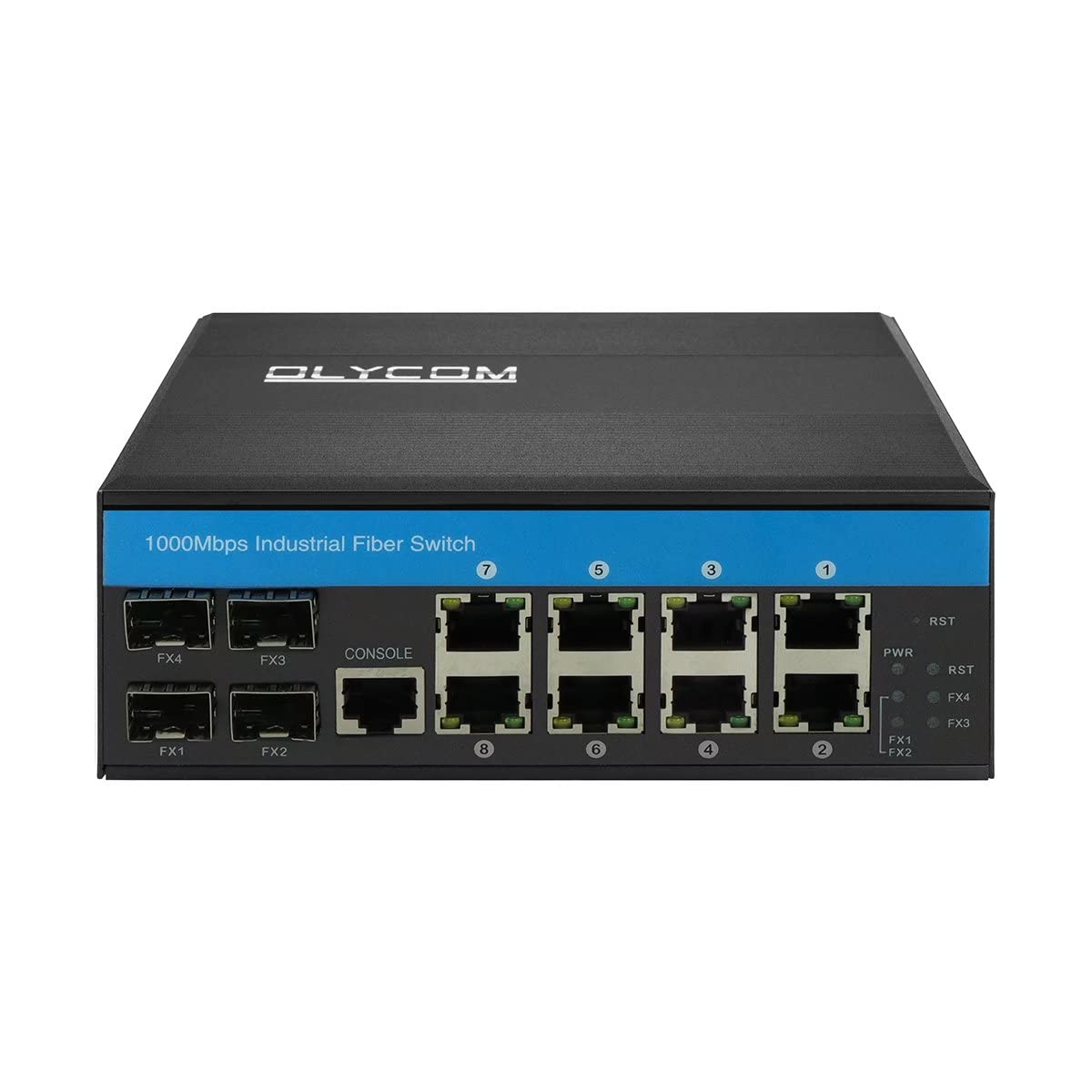

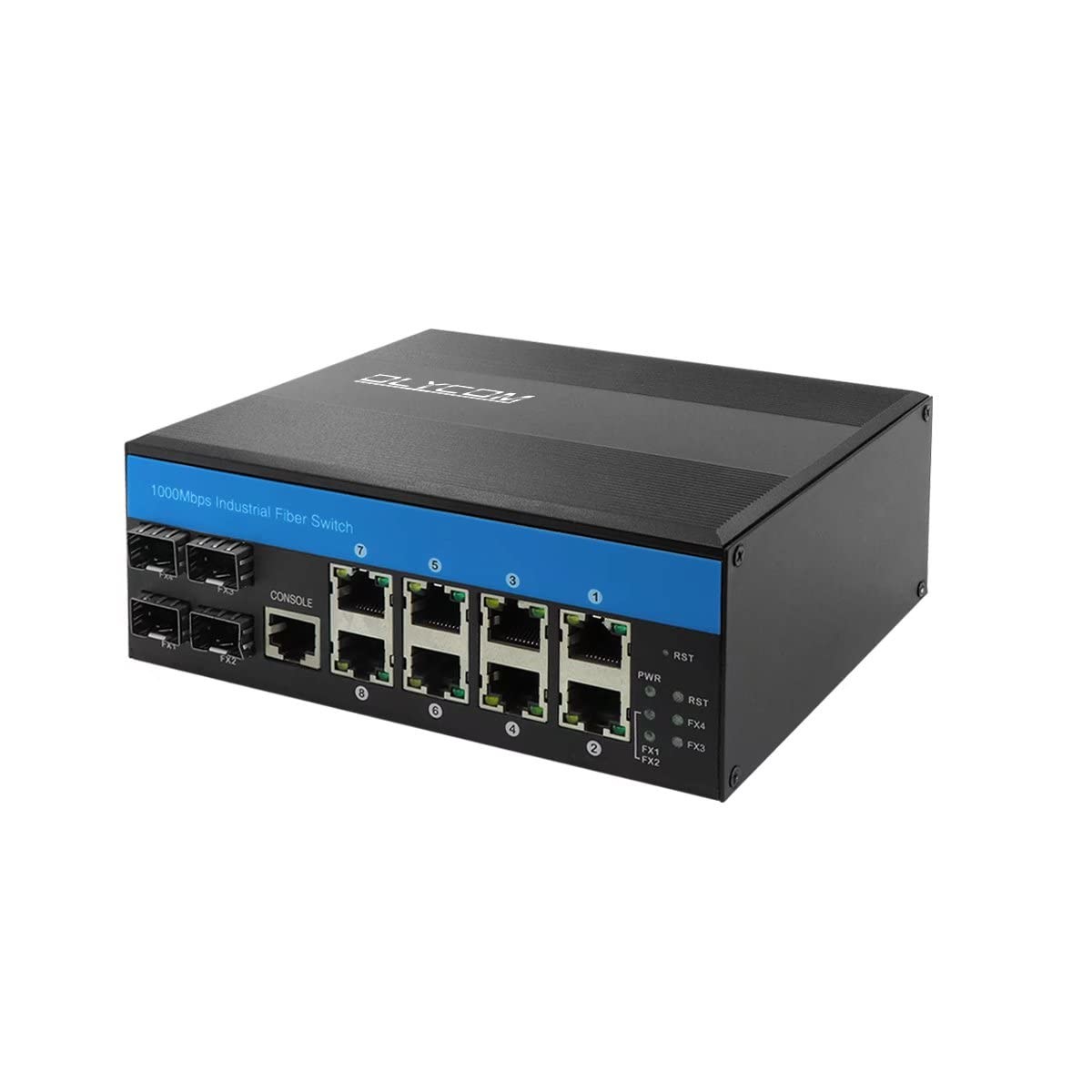

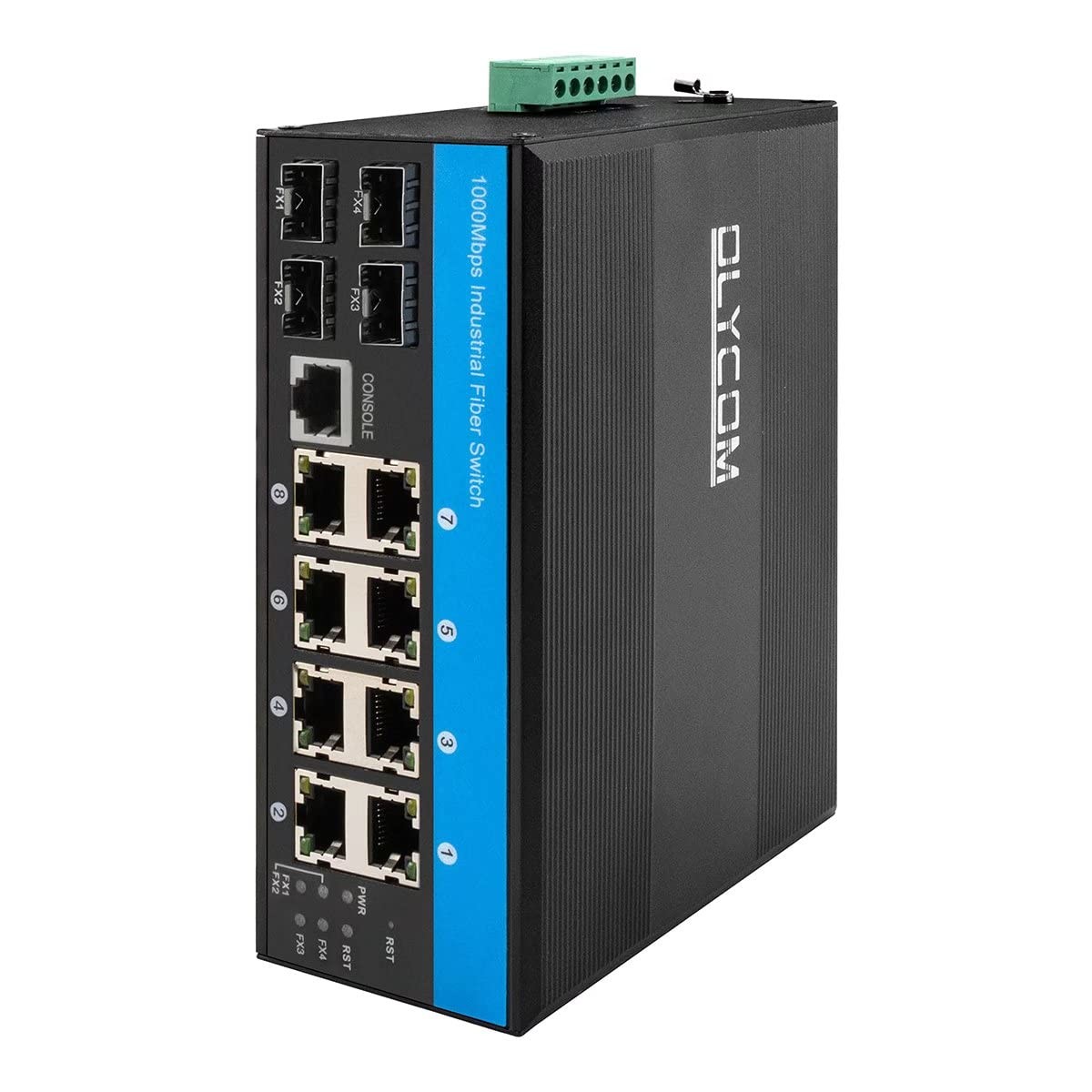

8 منافذ جيجابت إيثرنت سويتش من الطبقة 2 مُدار مع 4 منافذ ألياف SFP
مقدمة
IM-FS480GW هو محول إيثرنت 10/100/1000 ميجابت في الثانية 8 منافذ جيجابت إيثرنت ، درجة حرارة التشغيل -40 ℃ إلى + 85 ، يدعم مدخلات الطاقة المزدوجة ذات الجهد العريض ، يدعم إدارة الويب ، يفي بدرجة حماية IP40 ومتطلبات الدرجة الصناعية EMC ، سكة DIN التثبيت ، اجتياز الشهادات البيئية الخطرة والامتثال لمعايير FCC و CE.يمكن أن يضمن التصميم الصناعي الموثوق به التشغيل المستمر والمستقر لنظام الأتمتة.
دلائل الميزات
8 × 10/100 / 1000Mbps ذات استشعار تلقائي لمنافذ TX RJ45
4 منافذ ألياف SFP بسرعة 1000 ميجابت في الثانية
دعم تشخيص الكابلات ويمكن تحديد نقطة الخطأ
دعم إدارة IEEE802.3az EEE (Ethernet الموفرة للطاقة) ، وتحسين استهلاك الطاقة

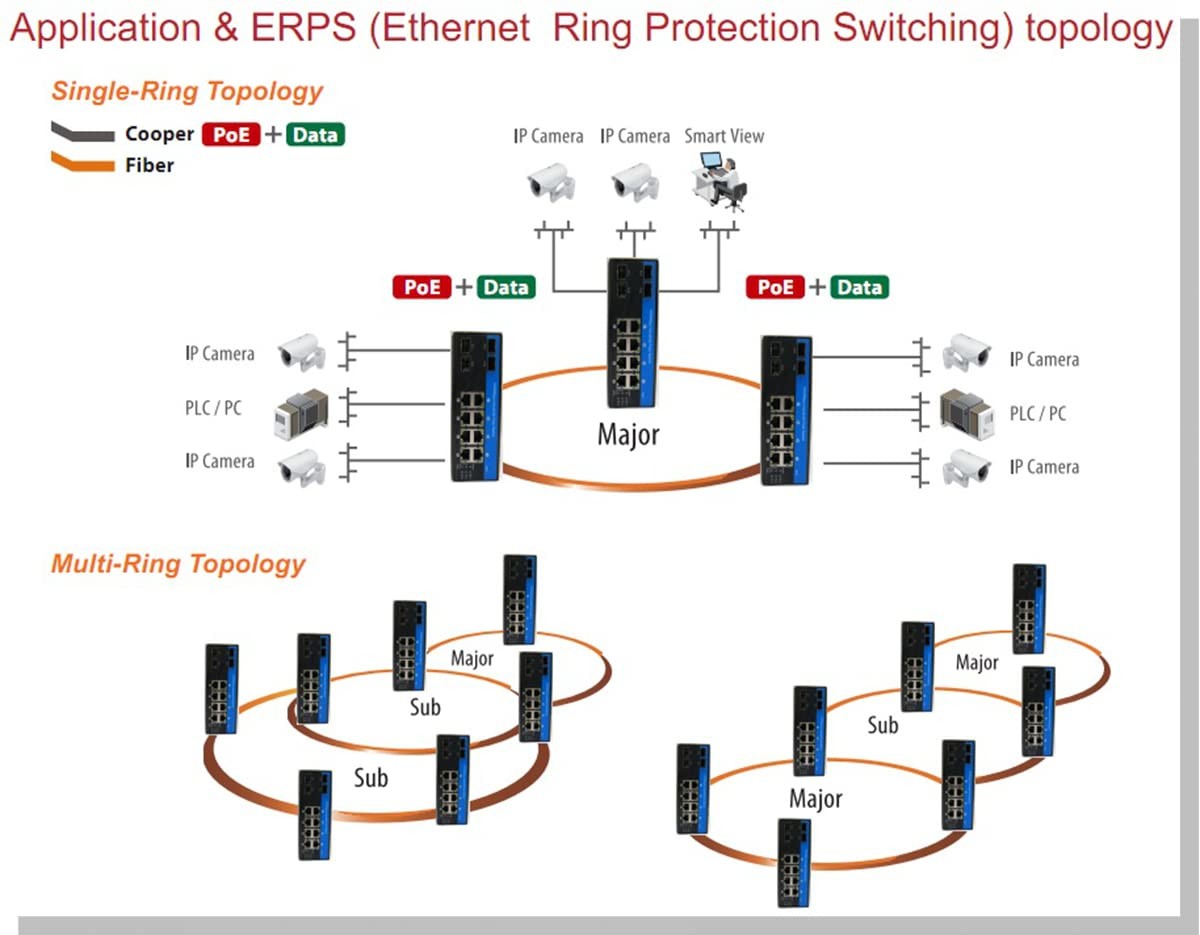

دعم STP و RSTP و MSTP و ITU-T G.8032 Ethernet Protection Ring (EPR)
دعم Qos ، تصنيف النقل Qos ، Cos ، التحكم في عرض النطاق الترددي (اتجاه الإدخال / الإخراج) ، قمع العاصفة ، الخدمات المتباينة
دعم IEEE802.1q VLAN ، منفذ VLAN ، Mac VLAN القائم ، IP الشبكة الفرعية VLAN ، بروتوكول VLAN ، تحويل VLAN ، MVR
دعم تجميع ارتباط LACP الديناميكي IEEE802.3ad ، وتجميع الارتباط الثابت
دعم IGMP / MLD التطفل V1 / V2 / V3 ، تصفية / تعديل IGMP ، بحث IGMP
دعم تقرير وكيل IGMP ، التطفل MLD
الأمان: استنادًا إلى المنفذ و Mac IEEE802.1X و RADIUS و ACL و TACACS + و HTTP / HTTPS و SSL / SSH v2
دعم Cisco® مثل CLI وإدارة الويب و SNMP v1 / v2c / v3 و Telnet
دعم ترقية البرامج عبر TFTP و HTTP ، يمنع تكرار البرامج الثابتة فشل الترقية
دعم خيار عميل DHCP / الترحيل / التطفل / التطفل 82 / خيار الترحيل 82
دعم RMON ، MIB II ، صورة طبق الأصل ، سجل الأحداث ، DNS ، NTP / SNTP ، IEEE802.1ab LLDP
دعم خادم IPV6 Telnet / ICMP v6 و SNMP و HTTP و SSH / SSL و NTP / SNTP و TFTP و QoS و ACL.
الطيف
اسم المنتج | 8 منفذ جيجابت إيثرنت (4F + 8TP) |
نموذج رقم: | IM-FS480GW |
ميناء |
4 × منفذ SFP 1000 ميجابت في الثانية SM: 1310 نانومتر / 1550 نانومتر ، 20 كيلومتر ؛ 1490 نانومتر / 1550 نانومتر ، 40 ~ 120 كيلومتر ؛مم: 1310 نانومتر ، 2 كم ؛ 8 × 10/100 / 1000M UTP RJ45 (دعم الاستشعار التلقائي MDI / MDIX) |
اساسي | IEEE 802.3 ، IEEE802.3U ، IEEE802.3ab ، IEEE802.3z ، IEEE802.1d STP ، IEEE802.1w RSTP ، IEEE802.1s MSTP ، ITU-T G.8023 EPR / Y.1344 ، IEEE802.1Q ، IEEE802.1X ، IEEE802.3ad و IEEE802.3x و IEEE802.3af و IEEE802.3at و IEEE802.1ad و IEEE802.1p و IEEE802.1ab و IEEE802.3az |
معرف VLAND | 4096 |
إطار الجامبو | 9.6 كيلو بايت |
حجم جدول عنوان MAC | 8 كيلو |
تبديل الميزات |
وضع الإرسال: التخزين والأمام عرض النطاق الترددي للنظام: 40 جيجابت في الثانية (ازدحام غير مروري) |
شبكة وسائل الاعلام |
10BASE-T: CAT3 ، CAT4 ، CAT5 زوج مجدول غير محمي (≤100 م) 100 / 1000BASE-TX: CAT5 أو أعلى زوج ملتوي محمي (≤100 م) منفذ SFP ، مسافة الإرسال: 20 كم ، 40 كم ، 60 كم ، 80 كم ، 100 كم |
المصابيح | الطاقة والشبكة والألياف |
مزود الطاقة |

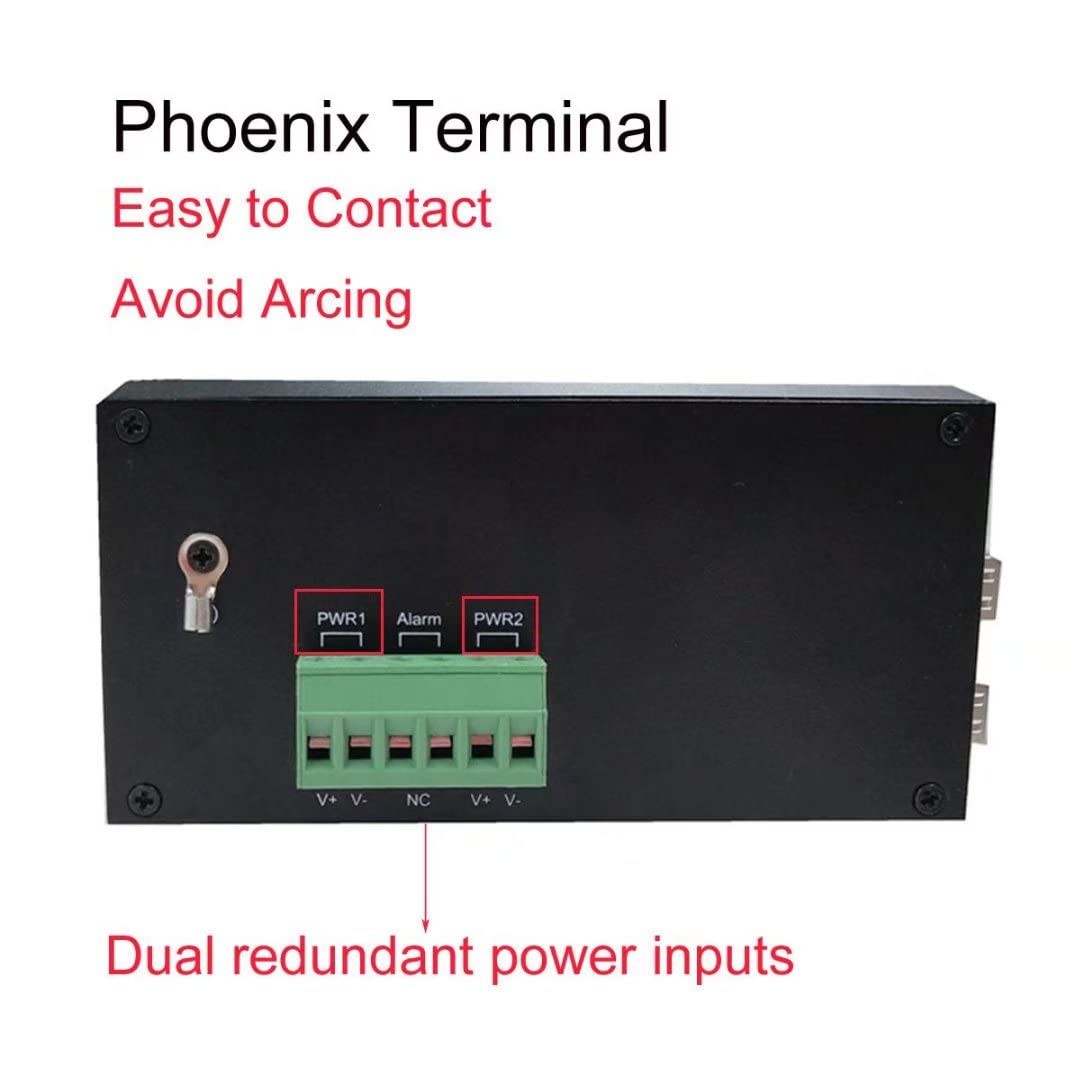

جهد الإدخال: تيار مستمر 9-36 فولت ؛قوة عدم التحميل: 5 واط ؛ اتصال عكسي: الدعم |
بيئة | درجة حرارة العمل: -40 ° 85 ° C ؛درجة حرارة التخزين: -40 ° 85 ° C ؛ رطوبة العمل: 10٪ 90٪ ، بدون تكاثف ؛رطوبة التخزين: 10٪ 95٪ ، بدون تكاثف |
معايير الصناعة |
EMI: FCC الجزء 15 الجزء الفرعي B الفئة A ، EN 55022 الفئة أ EMS: EN 61000-4-2 (ESD) المستوى 3 ، EN 61000-4-3 (RS) المستوى 3 ، EN 61000-4-4 (EFT) المستوى 3 ، EN 61000-4-5 (اندفاع) المستوى 3 ، EN 61000-4-6 (CS) المستوى 3 ، EN 61000-4-8 ؛التحكم في حركة المرور: NEMA-TS2 ؛الاهتزاز: IEC 60068-2-6 ؛السقوط الحر: IEC 60068-2-32 ؛الصدمة: IEC 60068-2-27 ؛حركة السكك الحديدية: EN 50121-4 |
أمان | علامة CE ، تجارية ؛CE / LVD EN60950 |
المعلومات الميكانيكية |

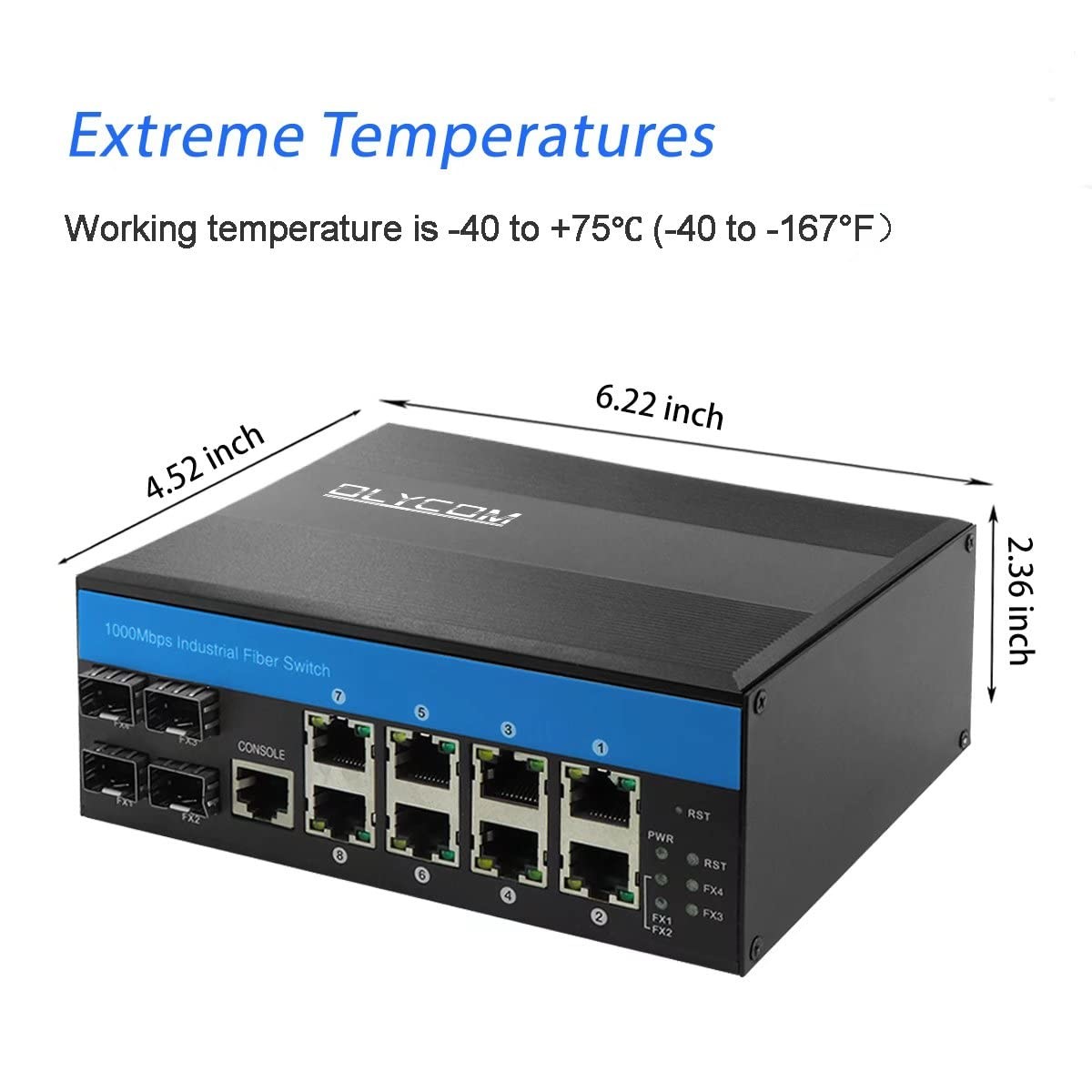

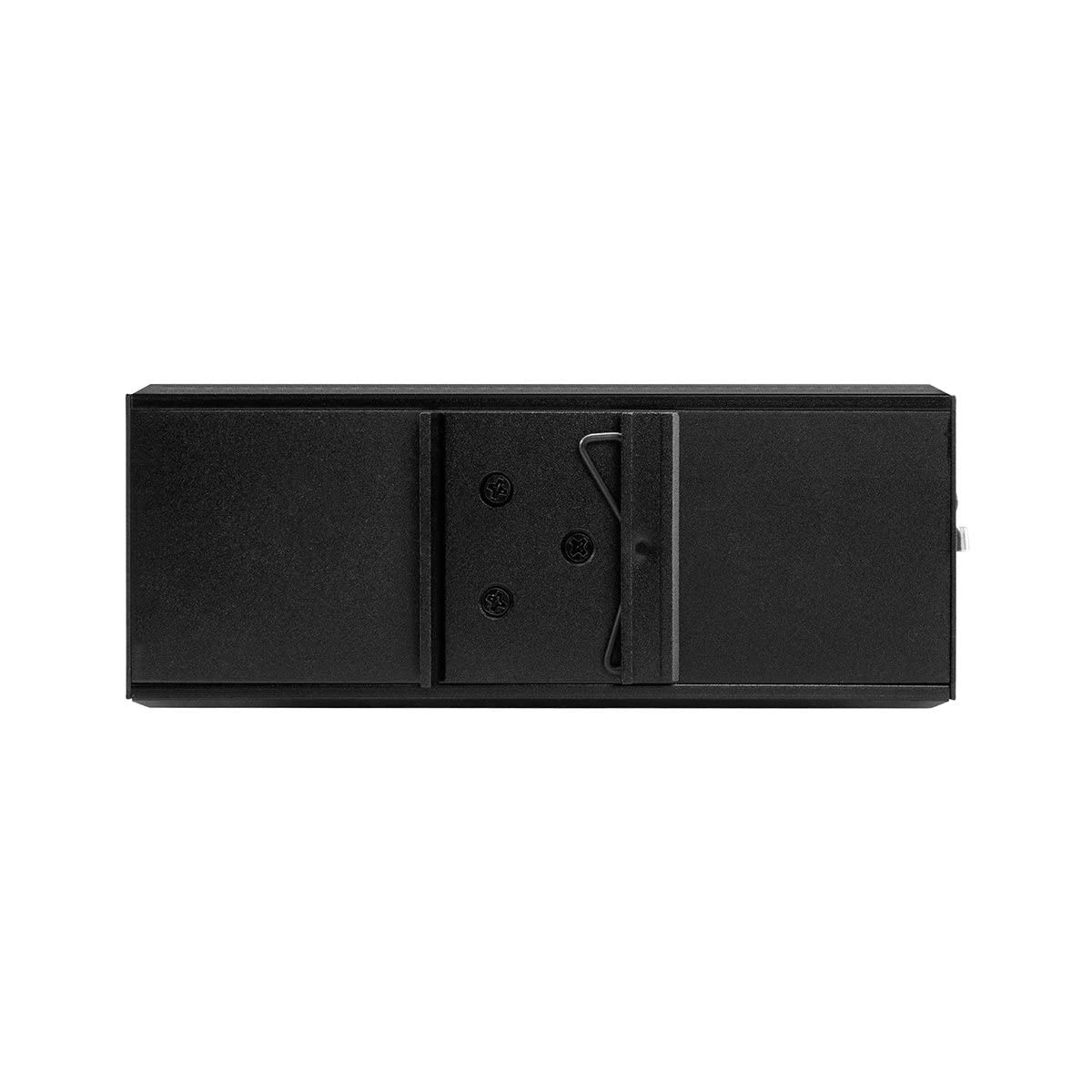

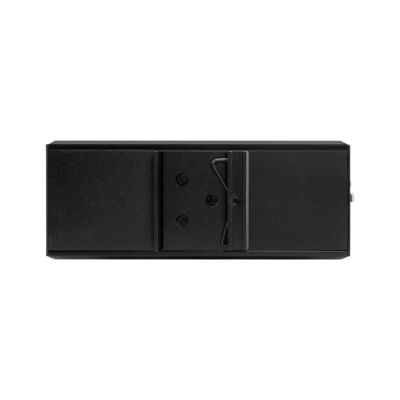

قذيفة: قذيفة معدنية مموجة.فئة السلامة: IP40 ؛ البعد: 158 × 114.8 × 60 ملم ؛ طريقة التركيب: تثبيت Din-rail |
ضمان | الاستبدال في غضون عام واحد ؛5 سنوات تصليح |
