مفتاح شبكة Olycom Gigabit 15.4W 30W PoE المتين
مقدمة عن مفتاح إيثرنت الصناعي
سلسلة IM-FP122GE هي مفتاح ألياف PoE الصناعي بسرعة 10/100/1000 ميجابت في الثانية يتميز بـ
يمكن لتصميم الدرجة الصناعية الموثوق به أن يضمن التشغيل المستمر والمستقر لنظام التشغيل الآلي.
مواصفات مفتاح الألياف الصناعي

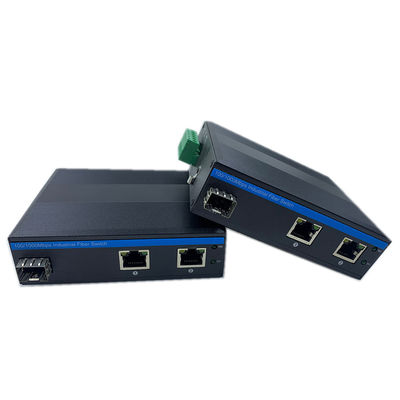

| اسم المنتج | مفتاح ألياف PoE الصناعي غير المُدار Gigabit (1F+2TP) |
| رقم الموديل | IM-FP122GE |
| المنفذ |

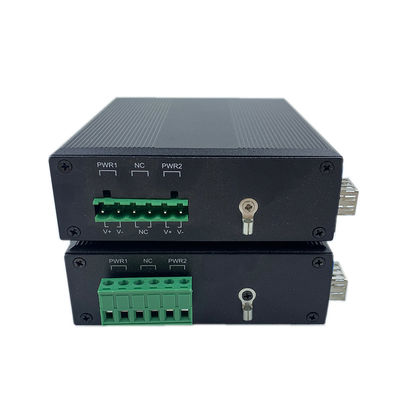

1x100/1000M SFP Fiber SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500-meter 2x10/100/1000M UTP RJ45 (دعم الاستشعار التلقائي MDI/MDIX) كتلة طرفية للطاقة ذات 6 سنون |
| البروتوكول |
IEEE 802.3 (10Base-T) IEEE 802.3u (100Base-TX) IEEE 802.3ab (1000Base-TX) IEEE 802.3af 15.4W (PoE) IEEE 802.3at 30W (PoE+) |
| ميزات التبديل |
وضع الإرسال: التخزين وإعادة التوجيه تأخير إعادة التوجيه:<10us عرض نطاق النظام: 6 جيجابت في الثانية (بدون ازدحام حركة المرور) معدل إعادة التوجيه: 8.928 ميجابت في الثانية MAC: 4K حجم مخزن الحزم: 1.75 ميجابايت |
| وسائط الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج ملتوي غير محمي (≤100 متر) 100/1000BASE-TX: CAT5 أو أعلى زوج ملتوي محمي (≤100 متر) |
| مؤشرات LED |
الطاقة، الألياف، الشبكة، PoE PWR: الطاقة
الألياف: FX1 تشغيل: الإرسال طبيعي إيقاف التشغيل: الإرسال غير طبيعي (وحدة بصرية معيبة أو غير متصلة)
برتقالي نحاسي: مؤشر PoE تشغيل: PoE قيد التشغيل إيقاف التشغيل: PoE غير قيد التشغيل أو هذا جهاز غير PoE
أخضر نحاسي: مؤشر السرعة تشغيل: سرعة الإرسال 1000 ميجابت في الثانية وميض: قيد الإرسال إيقاف التشغيل: غير متصل أو سرعة التشغيل 10/100 ميجابت في الثانية |
حول PoE
جهد إدخال إمداد الطاقة PoE: 48 فولت (حد أقصى 52 فولت)
طاقة خرج إمداد الطاقة PoE الفردي: 30 واط (المنفذ 1~4)
الميزانية الإجمالية: 120 واط
جهد خرج PoE: 48 فولت
التوصيل العكسي: مدعوم
استهلاك الطاقة: تحميل كامل بدون PoE ≤5 واط
أسلاك PoE: 1/2 (V+), 3/6 (V-)
معايير الصناعة
ESD: IEC61000-4-2, ±15KV air, ±6KV contact
EFT: IEC61000-4-4, General ±6KV
Surge: IEC61000-4-5, Differential ±2KV, Common±6KV
الشهادة
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014
قائمة التعبئة
ملاحظة
الملحقات (حامل سكة DIN، الوحدة البصرية، مزود الطاقة، كابل التصحيح، كابل الشبكة، إلخ) غير مضمنة في صندوق التعبئة، يرجى إعدادها بنفسك أو شراء مجموعة كاملة منا
معلومات صندوق الشحن
حجم المنتج: 11.4*9.3*3.5 سم
حجم الصندوق الداخلي: 23*16.5*5.8 سم
وزن المنتج: 0.35 كجم
وزن التعبئة: 0.45 كجم
حجم الصندوق الرئيسي: 67*33*47 سم
كمية التعبئة: 40 قطعة
وزن التعبئة: 20 كجم
| الوحدة البصرية الصناعية | |
| OSPL1E06D-85 | 100BASE-FX (850nm) |
| OSPL1E06D | 100BASE-FX |
| OSPL1E20D | 100BASE-LX |
| OSPL1E40D | 100BASE-EX |
| OSBL1E20D-35 | 100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 | 100BASE-BX-D (TX 1550 RX1310) |
| OSPL1G05D | 1000BASE-SX |
| OSPL1G06D | 1000BASE-SX (1310nm) |
| OSPL1G20D | 1000BASE-LX |
| OSPL1G40D | 1000BASE-EX |
| OSBL1G20D-35 | 1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 | 1000BASE-BX-D (TX 1550 RX1310) |
| مزود الطاقة الصناعي DIN | |
| IM-DAC220/DC48V1.6A | AC220V إلى DC48V1.6A, -30 درجة مئوية ~ 70 درجة مئوية |
| IM-DAC220/DC48V2.5A | AC220V إلى DC48V2.5A, -40 درجة مئوية ~ 70 درجة مئوية |
تطبيق مفتاح CCTV PoE
