تصميم وحدات مدمجة مضغوطة 400G / 800G حل DWDM
لمحة عامة عن المنتج
OM5800 هي منصة نقل OTN DCI مبتكرة رائدة في الصناعة أطلقتها OLYCOM.
OM5800 له خصائص الحجم الصغير، والقدرة الكبيرة على الوصول إلى الخدمة، والنقل لمسافات طويلة، واجهة واجهة رسمية على شبكة الإنترنت بسيطة ومريحة للعمل والإدارة،التشغيل الموثوق به وتوفير الطاقة والحد من الانبعاثات، والتي تلبي بفعالية احتياجات نقل مركز البيانات على مسافات طويلة وعرض النطاق الترددي الكبير.
يحتوي OM5800 على تصميم وحداتي يمكّن من فك الارتباط البصري الكهربائي لتقليل التكاليف والإدارة المتكاملة داخل نفس الهيكل.
مع قدرات SDN، فإنه يخلق بنية شبكة ذكية ومفتوحة.
يدعم النظام واجهة نموذج YANG على أساس بروتوكول NetConf / YANG ، مع توفير طرق إدارة متعددة بما في ذلك واجهة العرض الجغرافي على الويب ، CLI ، NetConf ، و SNMP للعمليات المبسطة.
الخصائص الرئيسية
1التكامل العالي جداً
1U&2U الهيكل، 2U يدعم 4 * 1.6T فتحات الخدمة، 1U يدعم 2 * 1.6T فتحات الخدمة؛ بطاقة الخدمة متوافقة
جانب العميل:
يدعم GE/10GE/10GWAN/STM64/OTU2/100GE/
OTU4/400GE الخ ((انظر تفاصيل البطاقة لمزيد من التفاصيل)
جانب الخط:
يدعم 100G / 200G / 400G / 800Gbps لكل موجة
2سعة كبيرة جداً:
يمكن أن يحمل هيكل واحد ما يصل إلى 6.4T قدرة الخدمة، والوصول إلى مستوى رائدة في هذه الصناعة
3عمليات بسيطة للغاية:
تعريف مرن، وصيانة ذكية واجهة تصميم على شبكة الإنترنت
تحسين قابلية التشغيل عن بعد،
الصيانة
يدعم منفذ الشبكة البعيدة والمنفذ التسلسلي
الوصول، ودعم إعادة تشغيل الباردة والساخنة عن بعد
دعم الترقية البعيدة للهيكل والبطاقة ، واستيراد التكوين عن بعد ، وتنزيل السجل عن بعد
4تصميم الصندوق الأبيض
دعم بروتوكولات Netconf على أساس نموذج يانغ
واجهة الويب الرسومية/CLI/SNMP
انتظر واجهة الإدارة المفتوحة ، ودعم API المفتوحة ، وتحقيق فصل الإدارة
5مناسب لمركز البيانات وبيئة غرفة الآلات:
دعم التوصيل الساخن للخدمة / وحدة التحكم الرئيسية / واجهة Ethernet / المروحة / بطاقة الطاقة
الجهاز بأكمله لديه الهواء إلى الأمام / بعد الهواء تصميم، مع قدرة قوية على استبعاد الحرارة
النسخة الاحتياطية الرئيسية 1: 1 ، دعم Gigabit Ethernet
إدارة، دعم شبكات OSPF
متوافق مع إمدادات الطاقة AC/HVDC/-48V لتطبيقات مركز البيانات.
مواصفات المنتج
|
اسم المشروع |
الوصف |
|
|
قدرة النقل |
96*200Gbps /60*400Gbps |
|
|
وحدة إدارة الشبكة |
1* منفذ كونسول USB من النوع C منافذ MUX: 2*Mux و Demux Port إدارة الأجهزة
|
|
|
بطاقة الطبقة الكهربائية |
200G TMUX يدعم خدمات مزدوجة 2*100G إلى 1*200G |
|
|
بطاقة الطبقة البصرية |

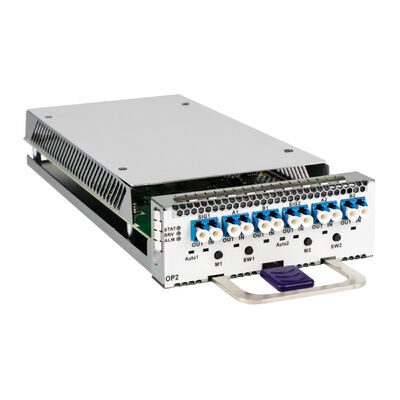

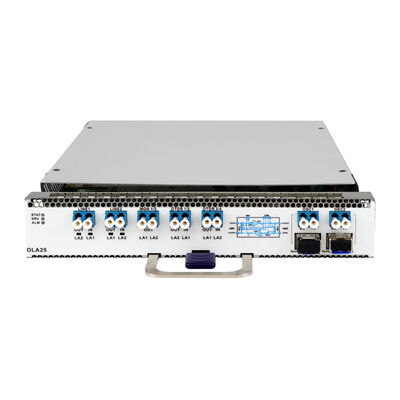

بطاقة WSS / بطاقة TFF / بطاقة OP / بطاقة OTDR / بطاقة OCM / بطاقة OA / بطاقة OLA / بطاقة PTM / بطاقة 8-wave MUX / بطاقة 48-wave MUX / بطاقة 48-wave VMUX / بطاقة 96-wave MUX |
|
|
الحجم |
بطاقة الخدمة |
216 ملم (غ) * 262 ملم (د) * 40 ملم (ه) |
|
بطاقة الخدمة |
107 ملم (غ) * 262 ملم (د) * 40 ملم (ه) |
|
|
الهيكل 4U |
يدعم 16 * 1/4 فتحات أو 8 * 1/2 فتحات 442mm (W) * 485mm (D) * 176mm (H) |
|
|

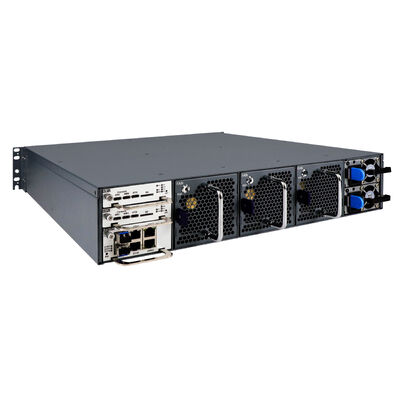

هيكل 2U |
يدعم 8 * 1/4 فتحات أو 4 * 1/2 فتحات 442mm (W) * 485mm (D) * 88mm (H) |
|
|
1U الهيكل |
يدعم 4 * 1/4 فتحات و 2 * 1/2 فتحات 442mm (W) * 485mm (D) * 44mm (H) |
|
|
البيئة |
درجة حرارة العمل |
-5°C ~ 45°C |
|
درجة حرارة التخزين |
-40°C ~ 80°C |
|
|
الرطوبة |
5% ~ 95% بدون تكثيف |
|
|
مصدر الطاقة |
طاقة مضاعفة 1: 1 احتياطية: AC220V/جهد عالي DC/-48V اختياري |
|
|
تفريغ السلطة |
4U<2300W,2U <1300W؛ 1U <800W (بناءً على طاقة الطابق الكامل/المروحة عند سرعة كاملة) |
|
إطار مراقبة الجودة للاتصالات
1معايير الجودة
الامتثال لـ ISO9001 ، CE ، FCC ، RoHS ، IEEE ، ITU-T
تضمين المتطلبات الخاصة بالعميل
تحديد المعايير: الإنتاجية، وتأخير، واستهلاك الطاقة، والمتانة
2. عملية مراقبة الجودة
التفتيش الوارد: تحقق من الوحدات البصرية، وPCBs، ومصادر الطاقة، والأغلفة
مراقبة الإنتاج: فحص AOI ، جودة اللحام ، التوجيه البصري ، التحقق من الميناء و PoE
اختبار وظيفي:
التبديل: الإنتاجية، VLAN، QoS، PoE output
DWDM: دقة طول الموجة، OSNR، مستويات الطاقة البصرية
اختبار البيئة: درجة الحرارة (-40 ~ 75 °C) ، الرطوبة، الاهتزاز
الحرق: تشغيل ذو حمولة عالية، وفقدان حزم المراقبة والاستقرار
التحقق النهائي: المظهر، وضع العلامات، إعادة اختبار الوظائف الكاملة
3معدات الاختبار
تحليل الطيف البصري (OSA)
مولد حركة المرور (السرعة، التأخير)
تحليل البروتوكول (TCP/IP، VLAN)
غرف البيئة و جداول الاهتزاز
4الوثائق
سجلات الاختبار الكاملة (التقارير، المعايرة، الشهادات)
نظام مراقبة الجودة للتتبع وتتبع العيوب
5التحسين المستمر
تحليل الأسباب الجذرية
حلقة ردود فعل العملاء
التدريب العادي للموظفين
النتيجة: موثوقية أعلى، انخفاض معدل الفشل، وانخفاض تكلفة ما بعد البيع.
