1ch AHD CVI TVI بيانات الفيديو Rs232 إلى محول الألياف الضوئية للكاميرا PTZ الأسود
مقدمة
الخصائص الرئيسية
متوفرة كوحدة مستقلة وفي 19 بوصة رف 3U
المواصفات
| البصرية | |
| طول الموجة | 1310nm/1550nm |
| الطاقة الخارجة | -8~3dBm |
| الألياف البصرية | الوضع الواحد: 20 كيلومتر/40 كيلومتر، الوضع المتعدد: 550 متر |
| تلقي الحساسية | -30 ديسيبل |
| واجهة | معيار FC، ST/SC اختياري |
| فيديو | |
| كمية القناة | من الكاميرا إلى مركز التحكم |
| عرض فيديو مدخل / مخرج | 1Vpp نموذجي (من ذروة إلى ذروة) ، ذروة 1.2Vpp |
| عائق مدخل الفيديو | BNC 75Ω (غير متوازنة) |
| العينات الرقمية | 64 ميغاهرتز |
| عرض النطاق الترددي الرقمي | 512MHZ |
| مرحلة المكاسب التفاضلية | 10%-90% APL DG <1% (معتاد) |
| عرض بيت الفيديو | 8 بتات |
| نسبة S/N | > 70 ديسيبل |
| واجهة | BNC |
| بيانات RS232 | |
| كمية القناة | من غرفة التحكم إلى الكاميرا |
| معدل البيانات | 115Kbps |
| الكهربائية، البيئية، الميكانيكية | |
| الجهد التشغيلي | DC 5V1A |
| درجة حرارة العمل | -20 درجة مئوية+70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية+85 درجة مئوية |
| الوزن | 0.30 كجم لكل قطعة (وزن صافي) ، 1.00 كجم لكل زوج (وزن إجمالي) |
| الأبعاد المستقلة | 120mm × 105mm × 28mm |
التطبيق
معلومات الطلب
| البند الرقم | |
| V | فيديو |
| أ | الصوت |
| ك | إنذار (إدخال / إخراج ، إغلاق الاتصال) |
| (ب) | الهاتف |
| E | الايثرنت |
| م،و | الوضع المتعدد الأوضاع، الوضع الواحد |
| S,U | S-1310nm، U-1550nm |
| T,R | T - الإرسال، R-المستقبل |
| FC,ST,SC,LC | نوع موصلات الألياف |
| ↑,↓, ↑↓ | ↑- إلى الأمام (من TX إلى RX) ، ↓ - عكس (من RX إلى TX) ، ↑↓- ثنائي الاتجاه |
| 1,2,3,.... | الأرقام التي تسبق كمية الإشارة من القناة المطلوبة |
| 05، 20 ، 40.... | الأرقام المجاورة لمسافة عمل موصلات الألياف |
أدناه قائمة بأكثر العناصر الطلبات في كثير من الأحيان. يرجى الاتصال بنا للحصول على تشكيلات أخرى
| OM615-1V↑1D↓WT/R-FC20 | 1ch فيديو Tx، 1ch بيانات RS232 Rx، وضع واحد، ألياف واحدة، 20 كيلومتر، منفذ FC |
| OM615-1V↑1D↓MT/R-FC5 | 1ch فيديو Tx، 1ch بيانات RS232 Rx، متعدد الوضع، الألياف الواحدة، 0.5km، منفذ FC |

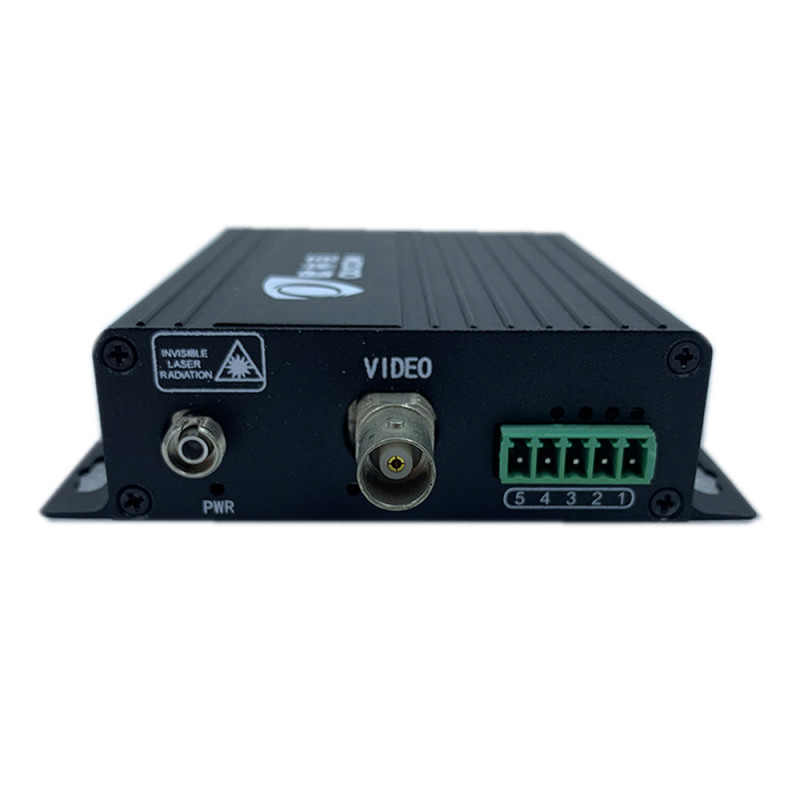

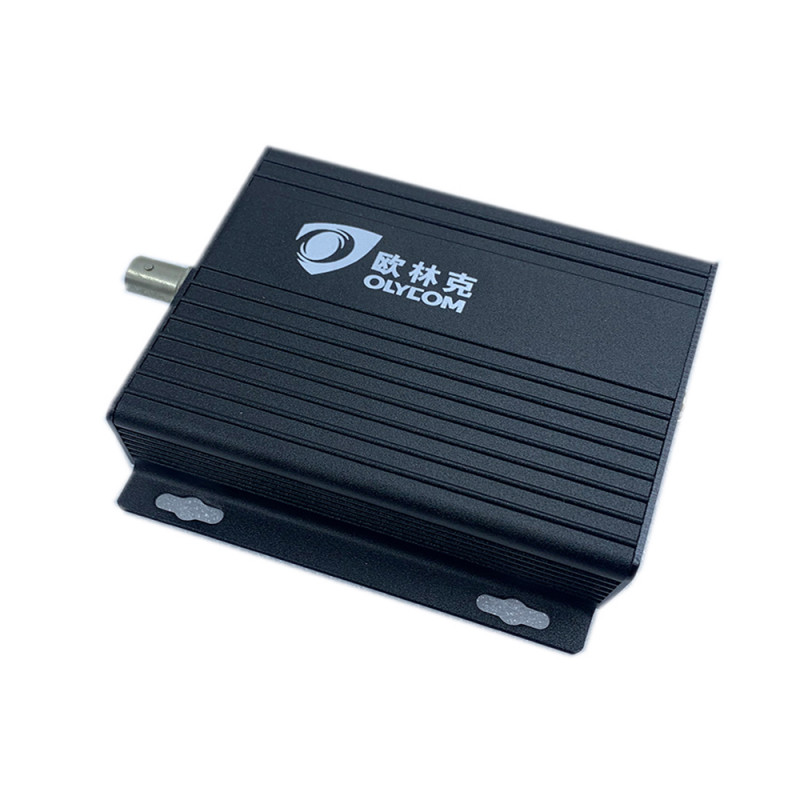

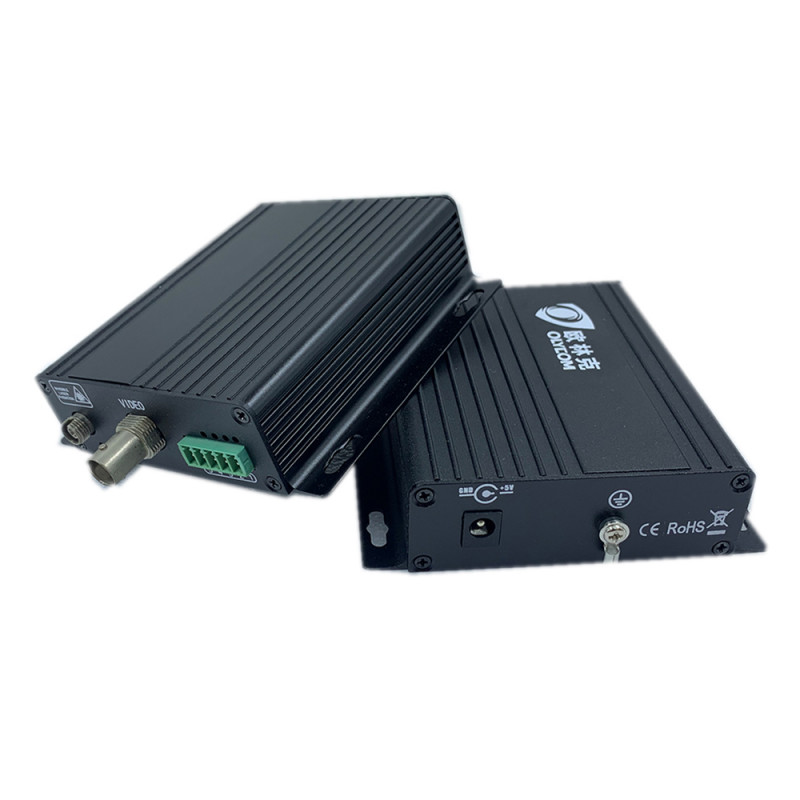

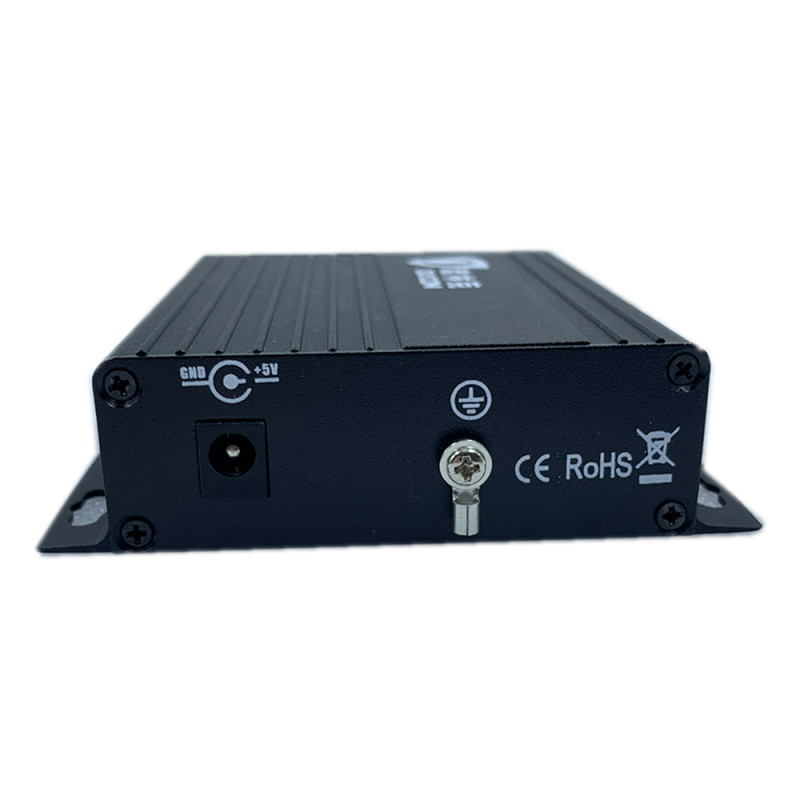

صور المنتج
