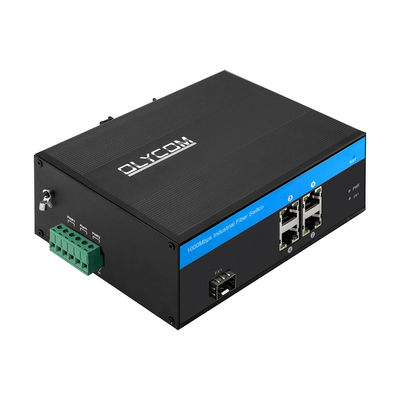

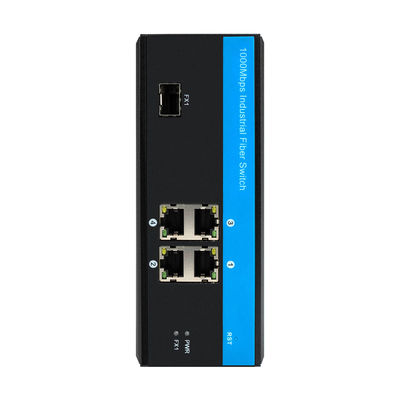

مفتاح شبكة جيجابت بـ 5 منافذ DC12V/DC24V ليفي بصري
مقدمة عن مفتاح إيثرنت جيجابت
مواصفات مفتاح الألياف Olycom
| اسم المنتج | مفتاح إيثرنت جيجابت 5 منافذ |
| رقم الموديل | IM-FS140GE |
| المنفذ |
1x1000M SFP ليفي SM: 1310 نانومتر/1550 نانومتر، 20 كم؛ 1490 نانومتر/1550 نانومتر، 40~120 كم MM: 1310 نانومتر، 2 كم؛ 850 نانومتر، 500 متر 4x10/100/1000M UTP RJ45 (دعم الاستشعار التلقائي MDI/MDIX) كتلة طرفية للطاقة بـ 6 سنون |
|
البروتوكول |
IEEE 802.3 (10Base-T) IEEE 802.3u (100Base-TX) IEEE 802.3ab (1000Base-TX) |
| ميزات التبديل |
وضع الإرسال: التخزين وإعادة التوجيه تأخير إعادة التوجيه:<10us عرض النطاق الترددي للنظام: 10 جيجابت في الثانية (بدون ازدحام مروري) MAC: 4K حجم مخزن الحزم: 1.75 ميجابايت |
| وسائط الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج ملتوي غير محمي (≤100 متر) 100/1000BASE-TX: CAT5 أو أعلى زوج ملتوي محمي (≤100 متر) منفذ SFP، مسافة الإرسال: 20 كم، 40 كم، 60 كم، 80 كم، 100 كم |
| مؤشرات LED |
الطاقة، الألياف، الشبكة، PoE PWR: الطاقة
الألياف: FX1، FX2 تشغيل: الإرسال طبيعي إيقاف التشغيل: الإرسال غير طبيعي (وحدة بصرية معيبة أو غير متصلة)
برتقالي نحاسي: مؤشر PoE تشغيل: PoE يعمل إيقاف التشغيل: PoE لا يعمل أو هذا جهاز غير PoE
أخضر نحاسي: مؤشر السرعة تشغيل: سرعة الإرسال 1000 ميجابت في الثانية وميض: قيد الإرسال إيقاف التشغيل: غير متصل أو سرعة التشغيل 10/100 ميجابت في الثانية |
| المعايير الصناعية |
EMI: FCC الجزء 15 الجزء الفرعي B الفئة A، EN 55022 الفئة A EMS: EN 61000-4-2 (ESD) المستوى 3، EN 61000-4-3 (RS) المستوى 3، EN 61000-4-4 (EFT) المستوى 3، EN 61000-4-5 (Surge) المستوى 3، EN 61000-4-6 (CS) المستوى 3، EN 61000-4-8 التحكم في حركة المرور: NEMA-TS2 الاهتزاز: IEC 60068-2-6 السقوط الحر: IEC 60068-2-32 الصدمة: IEC 60068-2-27 حركة السكك الحديدية: EN 50121-4 |
|
مزود الطاقة |
استهلاك الطاقة: التحميل الكامل ≤5 واط إدخال DC12V~DC52V زائد عن الحاجة، عادةً DC12V/DC24V/DC48V الاتصال العكسي: الدعم |
| البيئة |
درجة حرارة التشغيل: -40 درجة مئوية ~ 75 درجة مئوية درجة حرارة التخزين: -40 درجة مئوية ~ 85 درجة مئوية الرطوبة التشغيلية: 10% ~ 90%، غير متكثفة رطوبة التخزين: 10% ~ 95%، غير متكثفة |
| المعايير الصناعية |
ESD: IEC61000-4-2، ±15KV هواء، ±6KV تلامس EFT: IEC61000-4-4، عام ±6KV Surge: IEC61000-4-5، تفاضلي ±2KV، مشترك ±6KV |
| الشهادة |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC الجزء 15 الجزء الفرعي B (الفئة B) ANSI C63.4: 2014 |
| المعلومات الميكانيكية |
الغلاف: غلاف معدني مموج، مستوى IP40 الأبعاد: 158*115*60 ملم طريقة التركيب: تركيب سكة Din/الحائط الوزن: 0.75 كجم/0.9 كجم (صافي/إجمالي) |
| الضمان | 3 سنوات، دعم فني مدى الحياة |
قائمة التعبئة
ملاحظة
الملحقات (حامل سكة DIN، وحدة بصرية، مزود طاقة، سلك توصيل، كابل شبكة، إلخ) غير مضمنة في صندوق التعبئة، يرجى إعدادها بنفسك أو شراء مجموعة كاملة منا
معلومات صندوق الشحن
حجم المنتج: 15.8*11.5*6 سم
حجم الصندوق الداخلي: 25.3*20.8*8 سم
وزن المنتج: 0.75 كجم
وزن التعبئة: 0.9 كجم
حجم الصندوق الرئيسي: 55.5*40*41 سم
كمية التعبئة: 20 قطعة
وزن التعبئة: 20 كجم
الضمان والضمان لمفتاح إيثرنت جيجابت
تطبيق المفتاح غير المُدار المُقسّى
| الوحدة البصرية الصناعية | |
| OSPL1G05D | 1000BASE-SX |
| OSPL1G06D | 1000BASE-SX (1310 نانومتر) |
| OSPL1G20D | 1000BASE-LX |
| OSPL1G40D | 1000BASE-EX |
| OSBL1G20D-35 | 1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 | 1000BASE-BX-D (TX 1550 RX1310) |
| مزود الطاقة الصناعي DIN | |
| IM-DAC220/DC12V1.67A | AC220V إلى DC12V1.67A، -30 درجة مئوية ~ 70 درجة مئوية |
| IM-DAC220/DC24V1A | AC220V إلى DC24V1A، -30 درجة مئوية ~ 70 درجة مئوية |
1، على أي شريحة يعتمد؟
Olycom: Realtek
2، هل يمكنني تخصيصه؟
Olycom: نعم
نحن ندعم خدمات OEM مثل الشعار واسم الطراز والملصق وقناع PVC وأجزاء المنتج (مجموعة التركيب، الكتلة الطرفية للطاقة، إلخ)
3، هل هو مُدار؟
Olycom: لا
إنه مجرد توصيل وتشغيل بسيط، ولكن لدينا نموذج مُدار (IM-FS180GM)
