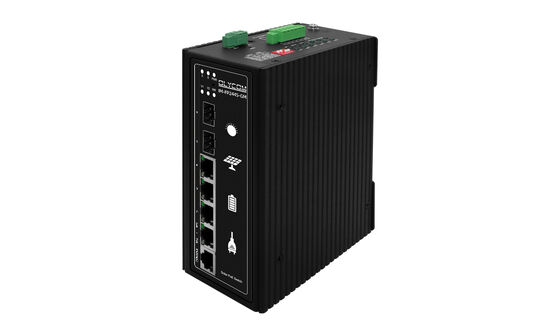

محول MPPT الشمسي PoE المدمج L2 إدارة Gigabit Ethernet 4 منفذ DIN مثبت CE

اسم المنتج

محول PoE للطاقة الشمسية الصناعية المدارة 10/100/1000 ميجا بت في الثانية (2F+4TP)

رقم الموديل

إم-FP244S-GM

ميناء

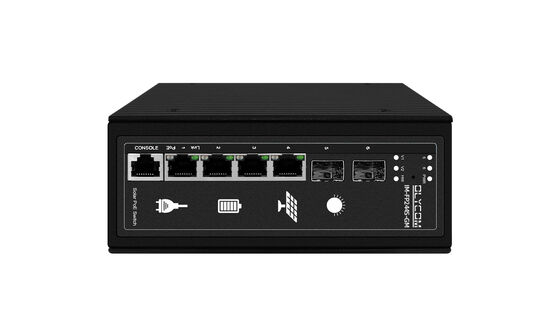

4*10/100/1000 منافذ TX PoE (البيانات)

2*100/1000 متر منافذ SFPL

منفذ بو

منفذ واحد يدعم IEEE802.3af/at/poe++/bt، مخرج PoE بحد أقصى 90 وات

2-4 منافذ تدعم IEEE802.3af/at، بحد أقصى 30 وات/منفذ، مخرج PoE

إدارة المنافذ

منفذ وحدة تحكم واحد

إعادة تعيين المفتاح

واحد

جسر بو

ماكس 120 واط

بروتوكولات الشبكة

آي إي إي إي 802.3؛

آي إي إي إي 802.3 يو 100 بيس-ت إكس؛

آي إي إي إي 802.3ab1000BASE-T؛

آي إي إي إي 802.3x؛

آي إي إي إي 802.3z 1000BASE-X؛

IEEE 802.3af/at; منظمة العفو الدولية PSE.

آي إي إي إي 802.3أد؛

IEEE 802.3q، IEEE 802.3q/p، IEEE 802.1w، IEEE 802.1d، IEEE 802.1S

STP (بروتوكول الشجرة الممتدة)؛ RSTP/MSTP (بروتوكول الشجرة الممتدة السريع)

بروتوكول الشبكة الحلقية EPPS؛ بروتوكول الشبكة الحلقية EPPS

مواصفات المنفذ

10/100/1000BaseT(X)تلقائي

وضع إعادة التوجيه

تخزين وإعادة توجيه (سرعة سلكية كاملة)

عرض النطاق الترددي

20 جيجابايت في الثانية

إعادة توجيه الحزمة

40.32pps

جدول عناوين MAC

8 ك

مخبأ

4.1 م

مسافة الإرسال

10BASE-T:Cat3,4,5 UTP(=250 متر)

100BASE-TX:Cat5 أو UTP الأحدث (= 100 متر)

1000BASE-TX: Cat6 أو UTP الأحدث (= 1000 متر)

1000BASE-SX:62.5μm/50μm MMF(2m~550m)

1000BASE-LX:62.5μm/50μm MM(2m~550m) أو 10μm SMF(2m~5000m) يدعم BIDI العالمي

معدل

إيثرنت 10 ميجابت في الثانية نصف مزدوج، 20 ميجابت في الثانية مزدوج كامل

إيثرنت سريع 100 ميجابت في الثانية نصف مزدوج، 200 ميجابت في الثانية مزدوج كامل

جيجابت إيثرنت 2000 ميجابت في الثانية فولي دوبلكس

وحدة المعالجة المركزية

500 ميجا هرتز

فلاش

16 م

كبش

128 م

وات

الشحن + الحمولة الكاملة: 300 واط؛

تبديل وظيفة التبديل

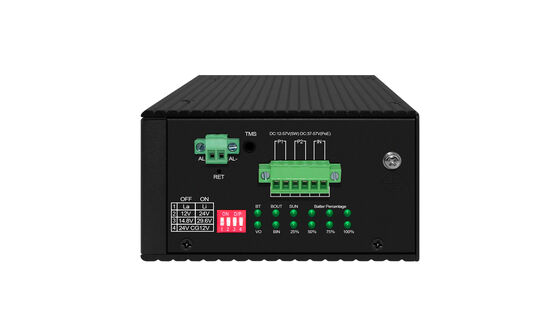

PWR: مؤشر الطاقة

SYS: مؤشر النظام

منفذ الشبكة: (مؤشر اتصال الشبكة أخضر فاتح)

ضوء مؤشر PoE: (مؤشر اتصال الشبكة برتقالي فاتح)

مؤشر LED للشحن

BT: مؤشر حالة البطارية؛ تعليق صوتي: تعزيز مؤشر POE الناجح

نوبة: مؤشر تفريغ البطارية؛ بن: مؤشر شحن البطارية

SUN: مؤشر حالة الطاقة الشمسية؛ 25%-100%: مؤشر مستوى البطارية

وظيفة الشحن

شحن تلقائي بالكامل، أقصى قدر من الكفاءة 98%، أقصى تيار شحن 15 أمبير

تحكم MPPT متكامل

وظيفة حماية البطارية المتكاملة

التعرف التلقائي على جهد البطارية

نظام التنشيط التلقائي لبطارية الليثيوم المتكاملة

نظام متكامل لحماية بدء التشغيل منخفض السعة

واجهة متكاملة لمراقبة درجة حرارة البطارية

يدعم وظيفة الحماية من درجة الحرارة الزائدة

مدخلات الطاقة

يدعم إدخال اللوحة الشمسية 12 فولت (32 فولت) / مقترنًا بحزمة بطارية 12 فولت

يدعم إدخال اللوحة الشمسية 24 فولت (أقل من 45 فولت) / مقترنًا بحزمة بطارية 24 فولت

الطاقة القصوى 1200 واط

الحد الأقصى لجهد إدخال الطاقة الشمسية: 57 فولت

يدعم مدخل تيار مستمر 37-57 فولت

يدعم تيار مستمر/شحن البطارية والتفريغ 32-45 فولت

نوع البطارية

الافتراضي 6 أنواع البطاريات

1: 12 فولت بطارية الرصاص الحمضية

2: بطارية الرصاص الحمضية 24 فولت

3: بطارية ليثيوم 12.6 فولت

4: بطارية ليثيوم 25.2 فولت

5: بطارية ليثيوم فوسفات الحديد 14.8 فولت

6: 29.6 فولت بطارية ليثيوم فوسفات الحديد

معلمات البطارية قابلة للتخصيص

يدعم السعة القصوى 500AH

بيئة الاستخدام

درجة حرارة التشغيل: -20 درجة مئوية ~ 65 درجة مئوية

درجة حرارة التخزين: -40 درجة مئوية ~ 70 درجة مئوية

رطوبة العمل: 10%~90%، رطوبة نسبية غير قابلة للتخثر

رطوبة التخزين: 5%~90%، رطوبة نسبية غير قابلة للتخثر

البرق

مستوى الحماية

6KV 8/20us؛ 8KV ESD حماية كهرباء

IP40

الحجم (الطول * العرض * الارتفاع)

حجم المنتج: 157 مللي متر * 115 مللي متر * 45 مللي متر

حجم العبوة: 410 مم * 280 مم * 100 مم

نو / غيغاواط (كجم)

3.5/4.1 كجم (أخرى: هذا المنتج لا يشمل الألواح الشمسية أو البطاريات)

تثبيت

نوع سكة ​​DIN (مع مقبض تثبيت على الحائط)

ضمان

الجهاز كامل لمدة سنة (الملحقات غير متضمنة)

نوع البطارية

بطارية الرصاص الحمضية

بطارية ليثيوم

بطارية ليثيوم فوسفات الحديد

فولتاج البطارية

12 فولت

24 فولت

12.6 فولت

25.2 فولت

14.8 فولت

29.6 فولت

وضع الشحن

MPPT (تحديد التيار والجهد - التيار المستمر - تحديد الجهد - تحديد الضغط والتيار --- الشحن العائم)

MPPT (التيار والجهد المحدد للجهد المستمر للتيار المستمر)

وظيفة الشحن المساعدة

يدعم

عتبة الكشف عن جهد البطارية

<12.6 فولت

<24.8 فولت

<12.2 فولت

<24.4 فولت

<14.2 فولت

<28.8 فولت

تصنيف الشحن الحالي

15 أ

تعويم الحالية

50 مللي أمبير-1000 مللي أمبير

—

تعويم الوقت

3 ساعات

—

توقف الشحن

توقيت وصول تعويم

الجهد المقنن وتيار الشحن المتزامن <30 مللي أمبير

تصنيف التفريغ الحالي

6.5 أ

3.6 أ

8.5 أ

4 أ

6.5 أ

4 أ

بو الناتج الجهد

42 ~ 57 فولت

طاقة انتاج بو

الحد الأقصى 120 واط

جهد الدائرة المفتوحة الكهروضوئية

32 فولت

45 فولت

32 فولت

45 فولت

32 فولت

45 فولت

المدخلات الكهروضوئية

ماكس 57 فولت، ماكس 1200 واط

الحد الأقصى لجهد الشحن

14.7 فولت

29.6 فولت

12.6 فولت

25.2 فولت

14.8 فولت

29.6 فولت

العائمة تهمة الجهد

13.7 فولت

27.4 فولت

—

—

—

—

التفريغ قطع الجهد E

10.1 فولت

20.2 فولت

9 فولت

18 فولت

10.2 فولت

20.4 فولت

يكتب

المواصفات الافتراضية لنوع البطارية 6 (مجموعة بطارية 12 فولت * 3، حزمة بطارية 24 فولت * 3) معلمات البطارية القابلة للتخصيص

يدعم ما يصل إلى 500AH

أكثر من حماية درجة الحرارة

يدعم الإغلاق التلقائي للوحة الأم عند زيادة درجة الحرارة والبطارية عند زيادة درجة الحرارة (اختياري)

حماية المدخلات

التيار الزائد والجهد الزائد وتأخر البدء وحماية ضد الاتصال

وظيفة الإخراج

التيار الزائد والجهد الزائد والدوائر القصيرة

ضوء المؤشر

مؤشر التشغيل العادي للنظام، ومصباح البطارية، ومؤشر الإدخال الطبيعي، ومؤشر تفريغ الشحن، ومؤشر خطأ مركب متعدد الوظائف

درجة حرارة العمل

-20 درجة مئوية ~+65 درجة مئوية
