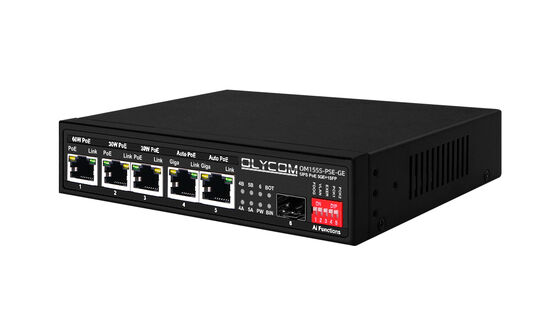

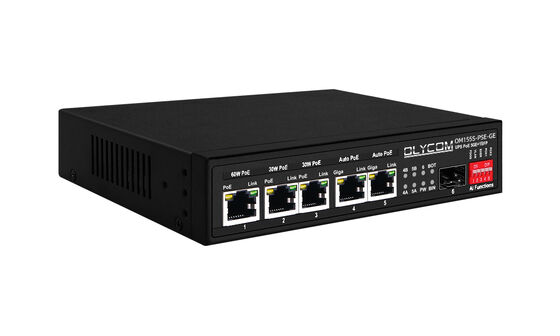

أوليكوم 6-البوابة MPPT مراقب التحكم الشمسي جهاز تحويل PoE جيجابيت
الخصائص الرئيسية
|
اسم المنتج |
10/100/1000Mbps محول PoE الشمسي ((1F+5TP) |
|
رقم الطراز |
OM155S-PSE-GE |
|
الميناء |
1*10/100/1000Mbps PoE++ RJ45 2*10/100/1000Mbps PoE+ RJ45 2*10/100/1000Mbps منافذ PoE RJ45 24V ((سلبية) / 48V ((أف / في) 1*1000Mbps SFP |
|
البنك المركزي |
|
|
منفذ PoE |
الميناء 1-5 |
|
معيار PoE |
منفذ 1: IEEE 802.3bt (النوع 4) الميناء 2-3: IEEE 802.3af/at منفذ 4-5: IEEE 802.3af/at أو 24V PoE السلبي |
|
تعيين رمز PoE |
الميناء 1: 1/2/4/5 (+) ، 3/6/7/8 (-) الميناء 2-3: 1/2 ((+) ، 3/6 ((-) منفذ 4-5: 1/2 (((+) ، 3/6 ((-) @IEEE 802.3af/at PoE أو 4/5 (((+) ، 7/8 ((-)@24V PoE السلبي |
|
طاقة ميناء PoE |
90W أقصى لميناء 1، 30W أقصى للميناء 2-3، 30W أقصى@ IEEE 802.3af/at أو 24W أقصى @ 24V PoE السلبي للميناء 4-5 |
|
ميزانية الطاقة PoE |
120W أقصى لميزانية الطاقة PoE لجميع المفاتيح |
|
المعايير والبروتوكولات |
إيه إي إي 8023، IEEE 802.3u ، IEEE 802.3ab ، IEEE 802.3z ، IEEE 802.3af ، IEEE 802.3at ، IEEE 802.3bt |
|
وضع التوجيه |
تخزين وإرسال |
|
الإطار الكبير |
10240 بايت |
|
وضع الإرسال |
تخزين وإرسال (سرعة كاملة) |
|
عرض النطاق |
12 جيجابايت في الثانية |
|
إرسال الحزم |
8.92Mpps |
|
جدول عناوين MAC |
2K |
|
ذاكرة عازلة الحزم |
2.5MB |
|
مؤشر LED |
اللوحة الأمامية: 1*PW، مؤشر الطاقة 1*BIN، مؤشر حالة شحن البطارية 1*BOT، مؤشر حالة تفريغ البطارية 4* مؤشرات حالة PoE للميناء 1* مؤشر منفذ SFP |
|
اللوحة الخلفية: 1* CPU، مؤشر النظام 1*VOT، مؤشر طاقة الخروج 1*BIN، مؤشر حالة شحن البطارية 1*BOT، مؤشر حالة تفريغ البطارية 1*SIN، مؤشر مدخل الطاقة 1*BS، مؤشر حالة البطارية |
|
|
مفتاح DIP |
اللوحة الأمامية: وضع PoE المراقب ، جميع منافذ PoE تمكن وظيفة PoE المراقب ، والتي يمكن أن تكتشف وتعيد تشغيل الأجهزة المتوافقة مع PoE خارج الاتصال تلقائيًا. في وضع VLAN ، يتم عزل جميع منافذ الصلة الهبوطية من بعضها البعض ، ولكنها يمكن أن تتواصل مع منافذ الصلة الصعودية. في وضع التوسيع ، يمكن أن تصل مسافة نقل البيانات و PoE من الميناء 1 ~ 5 إلى 250 متر. وضع PoE من الميناء 4 و 5 ، والتحول إلى وضع PoE السلبي 24V أو وضع PoE من / عند الميناءات 4 و 5. |
|

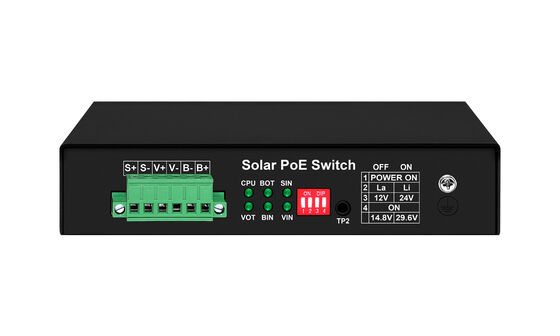

اللوحة الخلفية: نظام الطاقة المفتاح خيار نوع البطارية خيار فولتاج البطارية خيار الجهد في بطارية الليثيوم |
|
|
بيئة الاستخدام |
درجة حرارة التشغيل: -20°C ~ 65°C درجة حرارة التخزين: -40°C ~ 70°C رطوبة العمل :10٪ 90٪، RH عدم التخثر رطوبة التخزين: 5٪ ٪ 90٪ ، RH عدم التخثر |
|
حماية ESD |
6كيلو فولت |
|
المناعة من الضغط |
6كيلو فولت |
|
الحجم ((L*W*H) |
حجم المنتج:157mm*115mm*45mm حجم العبوة: 110mm*280mm*100mm |
|
N.W/G.W ((kg) |
3.5/4.1kg (غيرها: هذا المنتج لا يشمل الألواح الشمسية أو البطاريات) |
|
التثبيت |
نوع DIN للسكك الحديدية (مع أداة تركيب جدارية) |
|
الضمان |
الجهاز بأكمله لمدة سنة واحدة ((لا تشمل الملحقات) |

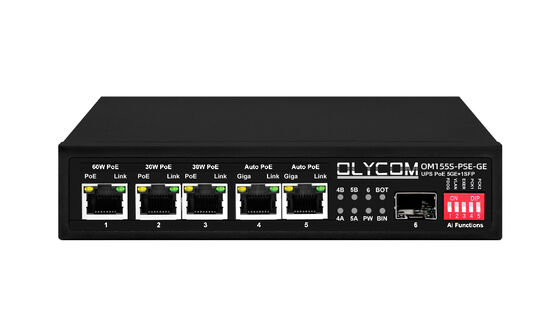

اللوحة الأمامية
|
مفتاح DIP |
الوضع |
الوصف |
|
كلب مراقبة 1-PoE |
إرفع |
جميع منافذ PoE تمكن وظيفة PoE Watchdog، والتي يمكن أن تكتشف وإعادة تشغيل أجهزة PoE المتوافقة خارج الاتصال تلقائيًا. |
|
أسفل |
أطفئ وظيفة PoE watchdog |
|
|
2-VLAN |
إرفع |
جميع منافذ الرابط الهبوطي معزولة عن بعضها البعض، ولكن يمكنها التواصل مع منافذ الرابط الصاعد. |
|
أسفل |
قم بإيقاف وظيفة VLAN |
|
|
3- تمديد |
إرفع |
يمكن أن تصل مسافة نقل البيانات والطاقة PoE من الميناء 1 ~ 5 إلى 250m. |
|
أسفل |
يمكن أن تصل مسافة نقل البيانات والطاقة PoE من الميناء 1 ~ 5 إلى 100 متر. |
|
|
4-الميناء 4 |
إرفع |
يمكن أن يكون منفذ 4 متوافقًا مع أجهزة PoE القسرية 24 فولت |
|
أسفل |
الميناء 4 يمكن أن يكتشف تلقائيًا جهاز 24 فولت سلبي أو 802.3af / في PoE |
|
|
5-الميناء 5 |
إرفع |
يمكن أن يكون منفذ 5 متوافقًا مع أجهزة PoE القسرية 24 فولت |
|
أسفل |
الميناء 4 يمكن أن يكتشف تلقائيًا جهاز 24 فولت سلبي أو 802.3af / في PoE |
