محول ألياف بصرية للفيديو 16 قناة AHD CVI TVI
مقدمة عن محول الفيديو البصري
يساعد جهاز الإرسال والاستقبال البصري للفيديو OM615-16V↑WT/R AHD/TVI/CVI
الميزات الرئيسية لموسع الألياف الضوئية للفيديو
مواصفات موسع الفيديو البصري
| بصري | |
| الطول الموجي | 1310 نانومتر / 1550 نانومتر |
| طاقة الإخراج | -8~3 ديسيبل مللي واط |
| الألياف البصرية | الوضع الفردي: 20 كم / 40 كم ، متعدد الأوضاع: 550 متر |
| حساسية الاستقبال | -30 ديسيبل مللي واط |
| الواجهة | معيار FC ، ST / SC اختياري |
| فيديو | |
| كمية القنوات | 16 قناة ، من الكاميرا إلى مركز التحكم |
| سعة إدخال / إخراج الفيديو | نموذجي 1Vpp (من الذروة إلى الذروة) ، ذروة 1.2Vpp |
| مقاومة إدخال الفيديو | BNC 75Ω (غير متوازن) |
| أخذ العينات الرقمية | 64 ميجاهرتز |
| عرض النطاق الترددي الرقمي | 512 ميجاهرتز |
| مرحلة الكسب التفاضلي | 10٪ -90٪ APL DG<1٪ (نموذجي) |
| عرض بت الفيديو | 8 بت |
| نسبة الإشارة إلى الضوضاء | > 70 ديسيبل |
| الواجهة | BNC |
| كهربائي. بيئي. ميكانيكي | |
| جهد التشغيل | AC220V |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| الرطوبة | 0 ~ 95٪ بدون تكاثف |
| الأبعاد - مستقل | 485 (طول) * 237 (عرض) * 45 (ارتفاع) مم ، 19 بوصة 1U |
| الوزن | 2.24 كجم / قطعة (الوزن الصافي) ، 5.58 كجم / زوج (الوزن الإجمالي) |
تفاصيل الطلب
| OM615-16V↑WT/R-FC20 | 16 قناة فيديو Tx ، وضع واحد ، ليف واحد ، 20 كم ، موصل FC |
| OM615-16V↑MT/R-FC5 | 16 قناة فيديو Tx ، متعدد الأوضاع ، ليف واحد ، 0.5 كم ، موصل FC |
| رمز رقم الصنف | |
| OM600 |
OM600-جهاز إرسال / استقبال بصري للفيديو ، 615-سطح مكتب مستقل ، 625-نمط بطاقة 613-سلسلة صغيرة ، 610-سلسلة تناظرية |
| V | فيديو |
| أ | صوت |
| د | بيانات |
| ك | إنذار (I / O ، إغلاق جهات الاتصال) |
| ص | هاتف |
| هـ | إيثرنت |
| م ، ث | M-متعدد الأوضاع ، W-وضع واحد |
| س ، يو | S-1310nm ، U-1550nm |
| ت ، ر | T - جهاز إرسال ، R-جهاز استقبال |
| FC ، ST ، SC ، LC | نوع موصل الألياف |
| ↑ ، ↓ ، ↑↓ | ↑- للأمام (من TX إلى RX) ، ↓ - عكسي (من RX إلى TX) ، ↑↓- ثنائي الاتجاه |
| 1 ، 2 ، 3 ، ... | أرقام أمام كمية الإشارة للقناة المطلوبة |
| 05 ، 20 ، 40 ... | أرقام بجوار موصل الألياف - مسافة العمل |
تطبيق

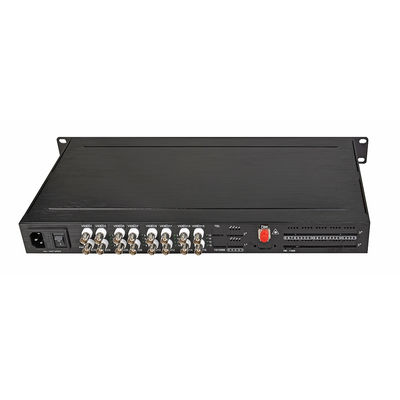

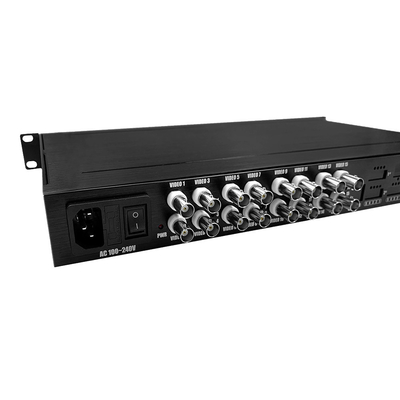

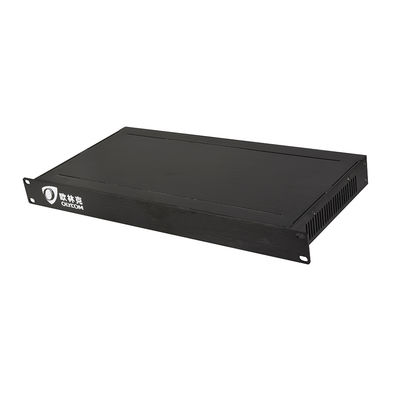

صور المنتج
