تحويلات الألياف الضوئية
اسم الطراز: OM610-1V↑1D↑↓1A ↑↓1K↑↓1EWT/R
نحن ندعم اسمك النموذجي
يشار إليها أيضًا باسم محولات الألياف، محولات الوسائط، محولات الفيديو الضوئية، هذا جهاز إرسال الفيديو والمتلقي بالألياف الضوئية يوفر الوظائف التالية وبالتالي يتم تفضيله في الحكومة،العسكرية، ومشاريع البيئة الطبية والمناقصات.
المواصفات
| البصرية | |
| طول الموجة | 1310nm/1550nm |
| الطاقة الخارجة | -8~3dBm |
| الألياف البصرية |
الوضع الواحد (9/125um) من 20 إلى 80 كيلومتر الوسائط المتعددة (50/125UM) 1Km، (62.5/125UM) 500m |
| الحصول على الحساسية | -30 ديسيبل |
| واجهة | FC/ST/SC |
| فيديو | |
| عرض النطاق | 8MHZ |
| أنظمة متوافقة | NTSC/PAL/SECAM |
| عائق/جهد | BNC 75Ω (غير متوازنة) / 2.0Vp-p |
| المكاسب التفاضلية | < ± 1٪ |
| المرحلة التفاضلية | < ± 1 |
| نسبة S/N | > 60 ديسيبل ((وزن)) ((8 بت)) |
| واجهة | BNC |
| البيانات | |
| بروتوكول البيانات | بيانات RS232، RS422، مانشستر، BIPHASE |
| عرض النطاق | 0~300kbps |
| معدل الأخطاء | 10-9 |
| واجهة | محطة فينيكس |
| الصوت | |
| العائق / الجهد | 600 أوم ((غير متوازنة) / 2.0 فولت-ب |
| استجابة التردد | 10~20kHz |
| التشوه الهارموني الكلي | < 0.05% |
| المرحلة التفاضلية | < ± 1 |
| نسبة S/N | > 95 ديسيبل ((التوزيع) |
| واجهة | محطة فينيكس |
| معدل العينة | 48k هرتز |
| القرار | 16 بت |
| إغلاق الاتصال | |
| مدخل الإشارة | إنذار، مدخل ثنائي، دعم TTL RS-232/422/485 أو زر التبديل السلبي |
| مخرج الإشارة | إنذار تعسفي، مخرج ثنائي، دعم TTL إصدار RS-232/422/485 أو إرسال |
| واجهة | محطة فينيكس |
| الايثرنت | |
| وضع العمل | مزدوج كامل / نصف مزدوج ، الاستشعار الذاتي |
| سرعة الشبكة | 10/100Mbps، الاستشعار الذاتي |
| واجهة | RJ45 |
| الكهربائية، البيئية، الميكانيكية | |
| الجهد التشغيلي |
مستقل: 220VAC إلى 5V / 12VDC ، رف: مزدوج 220V / 48V AC بطاقة: تعمل بواسطة الهيكل |
| درجة حرارة العمل | -35 درجة مئوية+75 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية+85 درجة مئوية |
| الرطوبة | 0~95% غير مكثفة |
| الأبعاد والوزن | مستقلة والبطاقة: يعتمد على تكوينات مختلفة الهيكل: 19 ′′3U |
التطبيق
تفاصيل الطلب
سلسلة أوليكوم OM610 من جهاز الإرسال والإستقبال البصري تقدم مجموعة واسعة من التكويناتتتراوح من إعداد بسيط مع قناة واحدة من نوع معين من الإشارات إلى حلول متطورة مع العديد من القنوات من إشارات مختلفة (فيديو، الصوت، البيانات، الهاتف، الإنذار، وإيثيرنت).
التكوينات المرنة مفتوحة للتخصيص و ODM لتلبية الاحتياجات المختلفة.
| OM610-1V↑1D↓1P1E WT/R | 1ch فيديو Tx + 1ch بيانات RS485 Rx + 1ch 10/100M إثنر + 1 الهاتف. |
| OM610-1V↑2D↓2A↑1E WT/R | 1ch فيديو Tx + 2ch بيانات RS485 Rx + 2ch الصوت Tx + 1ch 10/100M إثنر |
| OM610-1V↑2D↓2A↑2K↑WT/R | 1ch فيديو Tx + 2ch بيانات RS485 Rx + 2ch الصوت Tx + 1ch إغلاق الاتصال Tx |
| OM610-2P1EWT/R | 2ch الهاتف + 1ch 10/100M إيثيرنت |
| OM610-2V↑1D↓1P1E WT/R | 2ch فيديو Tx + 1ch بيانات RS485 Rx + 1ch 10/100M إثنر + 1 الهاتف. |
| OM610-2V↑2D↓2A↑1E WT/R | فيديو 2ch Tx + 2ch RS485 بيانات Rx + 2ch الصوت Tx + 1ch 10/100M إثنر |
| OM610-4EWT/R | 4ch 10/100M Ethernet |
| OM610-4P2D↓WT/R | 4ch الهاتف + 2ch بيانات RS485 Rx |
| OM610-4V↑1D↓4E WT/R | فيديو 4ch Tx + 1ch بيانات RS485 Rx + 4ch 10/100M Ethernet |
| OM610-4V↑1D↓4PWT/R | فيديو 4ch Tx + 1ch بيانات RS485 Rx + 4ch الهاتف |
| OM610-4V↑12D↓WT/R | فيديو 4ch Tx + 12ch بيانات RS485 Rx |
| OM610-2D↓8PWT/R | بيانات 2ch RS485 Rx + 8ch الهاتف |
| OM610-20D↓WT/R | 20ch بيانات RS485 Rx |
| رقم البند | |
| OM600 |
OM600 - جهاز إرسال / استقبال فيديو بصري ، 610 سطح مكتب مستقل ، نمط بطاقة 620 ، سلسلة 613 مصغرة ، سلسلة 615 HD |
| V | فيديو |
| أ | الصوت |
| د | البيانات |
| ك | إنذار (إدخال/إخراج، إغلاق الاتصال) |
| (ب) | الهاتف |
| E | الايثرنت |
| م،و | الوضع المتعدد الأوضاع، الوضع الواحد |
| S,U | S-1310nm، U-1550nm |
| T,R | T - الإرسال، R-المستقبل |
| FC,ST,SC,LC | نوع موصلات الألياف |
| ↑,↓, ↑↓ | ↑- إلى الأمام (من TX إلى RX) ، ↓ - عكس (من RX إلى TX) ، ↑↓- ثنائي الاتجاه |
| 1,2,3.... | الأرقام التي تسبق كمية الإشارة من القناة المطلوبة |
| 05، 20 ، 40... | الأرقام المجاورة لمسافة عمل موصلات الألياف |

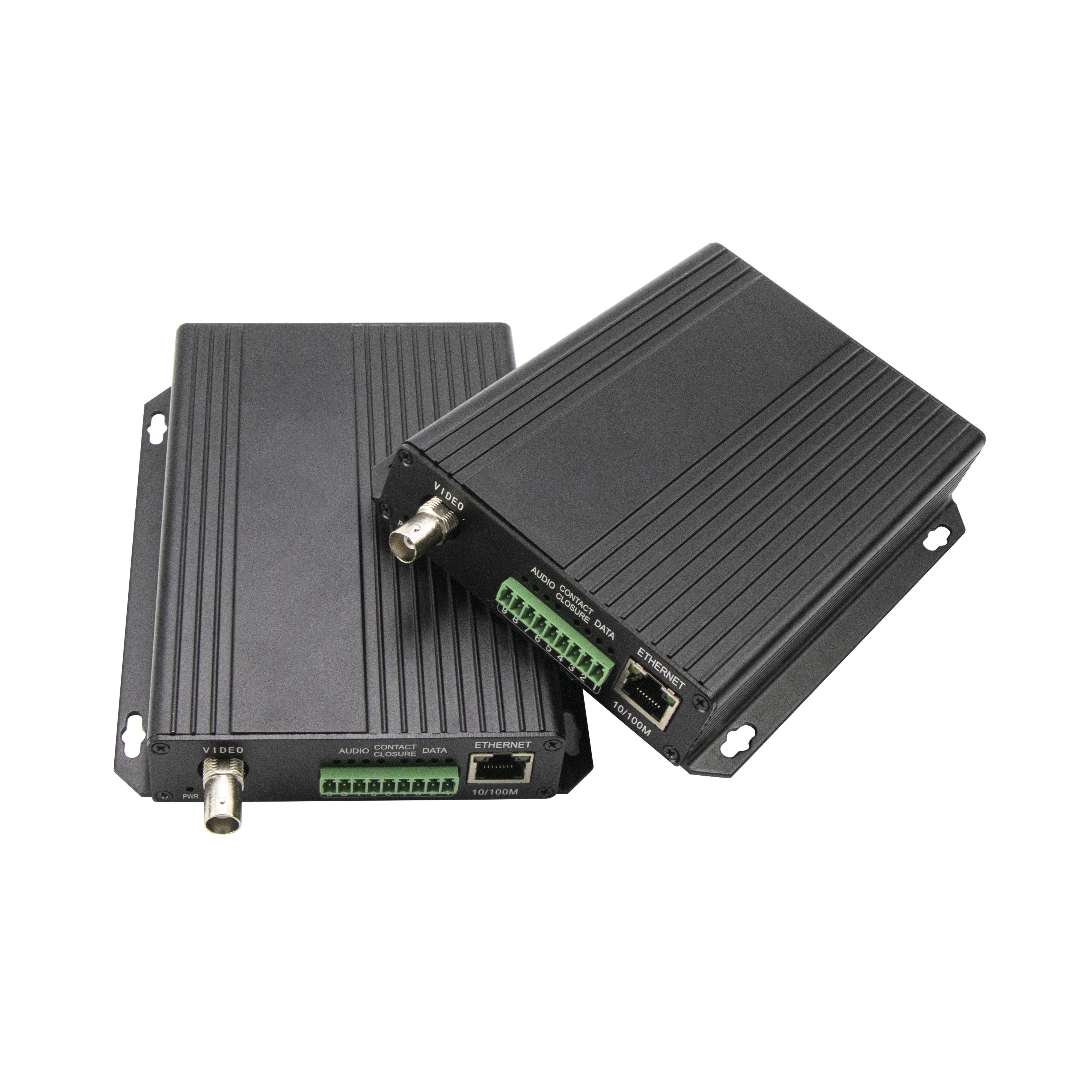

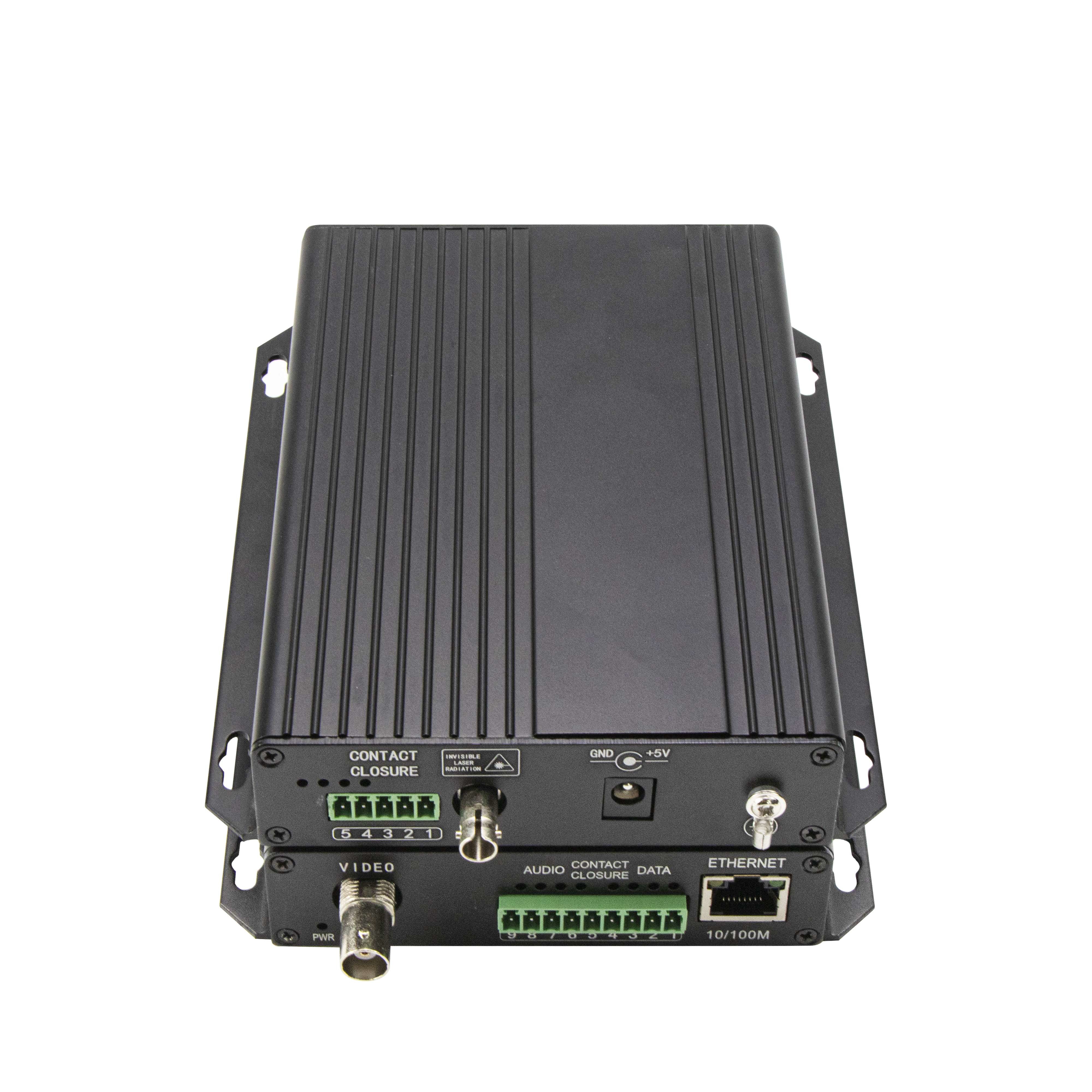

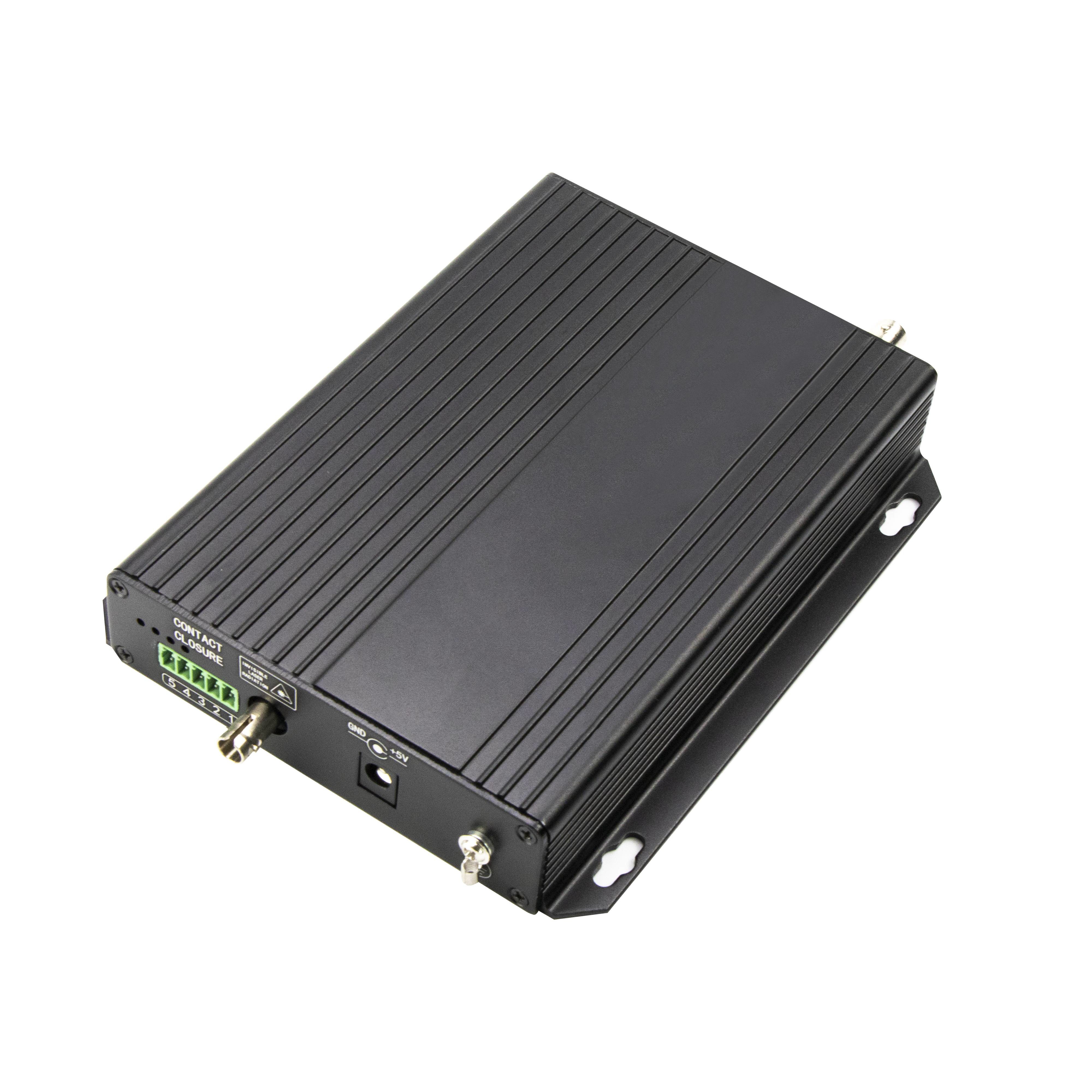

صور المنتج
