OLYCOM OM615-HDSDIWT/R sdi إلى محول الألياف الضوئية يوفر بث بعيد المدى تصل إلى 40km، هذا جهاز إرسال الفيديو الألياف الضوئية يدرك تلقائيًاإشارات HD-SDI ومتوافقة بالكامل مع SMPTE 259M، 292M، 424M ومعايير الفيديو الرقمي لـ ITU.
| البصرية | |
| طول الموجة | 1310nm/1550nm |
| نوع الألياف والمسافة |
الوسائط المتعددة (50/125UM) 5km، (62.5/125UM) 2km وضع واحد (9/125UM) 20Km / 40Km |
| قوة نقل | -5 إلى -10 ديسيبل |
| الحصول على الحساسية | -26 إلى -30 ديسيبل |
| خسارة العائد | > 14 ديسيبل |
| جيتير | < 0.2UI |
| واجهة | LC |
| فيديو | |
| نوع الإشارة | إشارات الفيديو الرقمية HD-SDI، SDI |
| المكاسب | الوحدة |
| القرار | 8 أو 10 بت، أوتوماتيكية |
| معدلات البيانات | 270 ميجابايت في الثانية، 1.485 جيجابايت في الثانية |
| معايير التشغيل | SMPTE 259M-C، SMPTE 292M، SMPTE 424M، ITU-R BT.601، ITU-R BT.1120 |
| قفل سرعة البيانات التلقائي | نعم.. |
| مدخل فيديو - جهاز إرسال | |
| الرقم/نوع الإشارة | 2 وصلة واحدة SDI، HD-SDI الفيديو المكون الرقمي 1 لTx، 1 للمعاينة المحلية |
| واجهة | اثنان من النساء |
| عائق | 750 أوهم |
| المستوى الاسمي | 0.8 Vp-p |
| الحد الأدنى/ الحد الأقصى | 0.5 فولت إلى 1.0 فولت |
| خسارة العائد | ≥15 ديسيبل @ 5 ميغاهرتز إلى 1.5 غيغاهرتز، ≥10 ديسيبل @ 1.5 غيغاهرتز إلى 3.0 غيغاهرتز |
| موازنة كابلات الدخول | أوتوماتيكية لخسارة الكابلات تصل إلى -30 ديسيبل |
| مخرج الفيديو - المستقبل | |
| الرقم/نوع الإشارة | 2 وصلة واحدة SDI، HD-SDI مكون الرقمية الفيديو 1 لRx، 1 للحماية / المشاركة |
| واجهة | اثنان من النساء |
| عائق | 750 أوهم |
| إعادة التوقيت | أوتوماتيكية لـ 270 ميجابايت في الثانية، أو 1.485 جيجابايت في الثانية أو مُتجاوزة لسرعات غير معروفة |
| المستوى الاسمي | 0.8 Vp-p |
| الحد الأدنى/ الحد الأقصى | 0.5 فولت إلى 1.0 فولت |
| خسارة العائد | < 25 dB @ 100 MHz |
| الكهربائية، البيئية، الميكانيكية | |
| الجهد | DC12V1A |
| استهلاك الطاقة | 12 واط |
| درجة حرارة العمل | -35 درجة مئوية+75 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية 85 درجة مئوية |
| الرطوبة | 5~95% غير مكثفة |
| البعد | 117 ملم L × 80 ملم W × 22 ملم |
| الوزن | 0.35 كجم لكل قطعة |
| إم آي/إر إف آي | إشارة FCC الجزء 15 الفئة A، الإشارة الإلكترونية الأوروبية |
| MTBF | >100000 ساعة |
التطبيق
هذا جهاز تحويل الفيديو البصري المفضل في الحكومة والجيش والبيئات الطبية للاستخدام في الإشارات الرقمية والبث والتنسيق وتطبيقات كاميرات المراقبة عالية الدقة.
خيارات الطلب
| OM615-HDSDIWT/R-LC20 | جهاز إرسال واستقبال الفيديو بالألياف البصرية HD-SDI ، للفيديو SDI / HD-SDI والإشارات المدمجة ، مع HD video SFP ، وضع واحد ، رابط LC ، 20Km |
|
OM615-HDSDIWT/R-LC40 |
جهاز إرسال واستقبال الفيديو بالألياف البصرية HD-SDI ، للفيديو SDI / HD-SDI والإشارات المدمجة ، مع SFP الفيديو HD ، وضع واحد ، رابط LC ، 40Km |

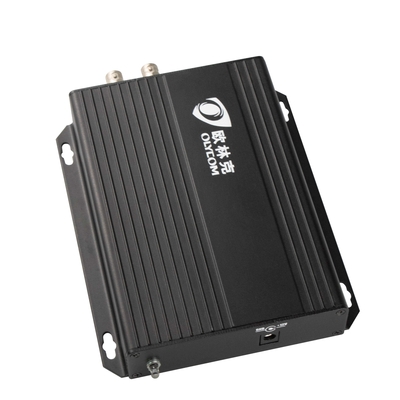

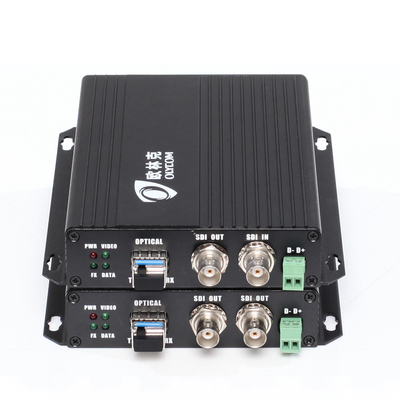

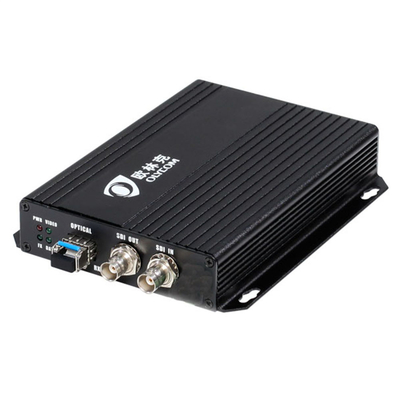

صور المنتج
