مفتاح Olycom 4 Port Gigabit Industrial Fiber PoE
الميزات الرئيسية لمفتاح الألياف الضوئية
البيانات الفنية لمفتاح الشبكة الصناعي
| اسم المنتج | مفتاح PoE للألياف الصناعية بسرعة 10/100/1000 ميجابت في الثانية (2F+4TP) |
| رقم الموديل | IM-FP244GE |
| المنفذ |
2x100/1000M SFP Fiber SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500-meter 4x10/100/1000M UTP RJ45 (دعم الاستشعار التلقائي MDI/MDIX) 1x6-PIN Power Terminal Block |
| البروتوكول |
IEEE 802.3 (10Base-T) IEEE 802.3u (100Base-TX) IEEE 802.3ab (1000Base-TX) IEEE 802.3af 15.4W (PoE) IEEE 802.3at 30W (PoE+) |
| ميزات التبديل |
وضع الإرسال: التخزين وإعادة التوجيه تأخير إعادة التوجيه:<10us عرض النطاق الترددي للنظام: 12 جيجابت في الثانية (بدون ازدحام مروري) معدل إعادة التوجيه: 17.856 ميجابت في الثانية MAC: 4K حجم مخزن الحزم: 1.75 ميجابايت |
| وسائط الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج ملتوي غير محمي (≤100 متر) 100/1000BASE-TX: CAT5 أو أعلى زوج ملتوي محمي (≤100 متر) |
| مؤشرات LED |
الطاقة، الألياف، الشبكة، PoE PWR: الطاقة
الألياف: FX1، FX2 تشغيل: الإرسال طبيعي إيقاف: الإرسال غير طبيعي (وحدة بصرية معيبة أو منفصلة)
برتقالي نحاسي: مؤشر PoE تشغيل: PoE يعمل إيقاف: PoE لا يعمل أو هذا جهاز غير PoE
أخضر نحاسي: مؤشر السرعة تشغيل: سرعة الإرسال 1000 ميجابت في الثانية وميض: قيد الإرسال إيقاف: غير متصل أو سرعة التشغيل 10/100 ميجابت في الثانية |
| استهلاك الطاقة | تحميل كامل بدون PoE ≤5W |
| مزود الطاقة |
جهد إدخال مزود طاقة PoE: 48 فولت (حد أقصى 52 فولت) طاقة خرج مزود طاقة PoE واحد: 30 واط (المنفذ 1~4) جهد خرج PoE: 48 فولت التوصيل العكسي: مدعوم |
| أسلاك PoE | 1/2 (V+), 3/6 (V-) |
| البيئة |
درجة حرارة التشغيل: -40 درجة مئوية ~ 75 درجة مئوية درجة حرارة التخزين: -40 درجة مئوية ~ 85 درجة مئوية الرطوبة التشغيلية: 10% ~ 90%، غير متكثفة رطوبة التخزين: 10% ~ 95%، غير متكثفة |
| معايير الصناعة |

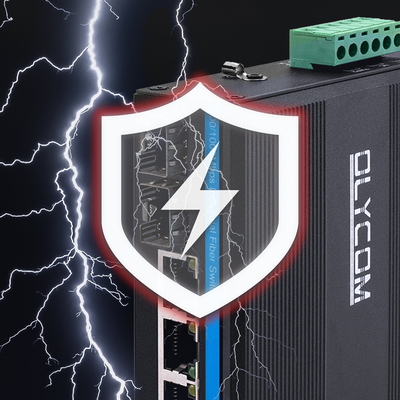

ESD: IEC61000-4-2, ±15KV air, ±6KV contact EFT: IEC61000-4-4, General ±6KV Surge: IEC61000-4-5, Differential ±2KV, Common±6KV |
| الشهادة |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014 |
التعبئة وخدمة ما بعد البيع لمفتاح PoE الصناعي
1 * مفتاح POE Gigabit Fiber بـ 4 منافذ (بدون محول طاقة وجهاز إرسال واستقبال SFP)
1 * دليل المنتج
1 * بطاقة الضمان مع ضمان لمدة 3 سنوات
معلومات صندوق الشحن
حجم المنتج: 11.4 * 9.3 * 3.5 سم
حجم الصندوق الداخلي: 23 * 16.5 * 5.8 سم
وزن المنتج: 0.35 كجم
وزن التعبئة: 0.45 كجم
حجم الصندوق الرئيسي: 67 * 33 * 47 سم
كمية التعبئة: 40 قطعة
وزن التعبئة: 20 كجم
| الوحدة البصرية الصناعية | |
| OSPL1G05D | 1000BASE-SX |
| OSPL1G06D | 1000BASE-SX (1310nm) |
| OSPL1G20D | 1000BASE-LX |
| OSPL1G40D | 1000BASE-EX |
| OSBL1G20D-35 | 1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 | 1000BASE-BX-D (TX 1550 RX1310) |
| مزود الطاقة الصناعي DIN | |
| IM-DAC220/DC48V2.5A | AC220V إلى DC48V2.5A, -40 درجة مئوية ~ 70 درجة مئوية |
| IM-DAC220/DC48V5A | AC220V إلى DC48V5A, -40 درجة مئوية ~ 70 درجة مئوية |
| IM-DAC220/DC48V10A | AC220V إلى DC48V10A, -40 درجة مئوية ~ 70 درجة مئوية |
الأسئلة الشائعة لمفتاح PoE الصناعي
س: هل هذا هو POE القياسي؟
ج: نعم، نحن ندعم طاقة IEEE 802.3af/at على منافذ RJ45 من 1 إلى 4
س: ما هي مدة الضمان؟
ج: سنة واحدة لمحول الفيديو البصري عالي الدقة، والمفتاح العادي، ومحول وسائط الألياف، ومعزز الشبكة. ثلاث سنوات لمفتاح الألياف الصناعية وجهاز الإرسال والاستقبال SFP. يتم توفير خدمة الإصلاح مدى الحياة.
س: هل تقدم خدمة OEM؟
ج: نعم، نحن نقدم خدمة OEM. إذا كانت لديك متطلبات حول المنتج المخصص، فإننا نقدمه أيضًا.
س: كيف تضمن الجودة؟
ج: نحن لا نستخدم أبدًا مواد قديمة ومجددة. دائمًا عينة ما قبل الإنتاج قبل الإنتاج الضخم؛ اختبار الشيخوخة لمدة 48 ساعة قبل التسليم. دائمًا الفحص النهائي قبل الشحن
