L2 الصناعية المدارة جيجابت إيثرنت الصناعية 8 منافذ مدارة Poe التبديل مع 1 Sfp Port Vlan Qos LACP
مقدمة
سلسلة IM-FP188GW هي شبكة جيجابت إيثرنت الصناعية المدارة بسرعة 10/100/1000 ميجابت في الثانية التبديل ، يتوافق مع IEEE802.3af / at ، تشغيل كاميرات POE IP من خلال كابل Ethernet ، البناء البسيط ، نطاق الطاقة يصل إلى 100 متر ، درجة حرارة التشغيل -40 ℃ إلى + 85 ، تلبية درجة حماية IP40 ومتطلبات الدرجة الصناعية EMC ، تركيب سكة DIN ، تمر عبر شهادة بيئية خطيرة وتتوافق مع معايير FCC و CE.يمكن أن يضمن التصميم الصناعي الموثوق به التشغيل المستمر والمستقر لنظام الأتمتة.
دلائل الميزات
دعم الطاقة على كاميرات POE IP من خلال نقطة الوصول اللاسلكية (AP) من 5 فئات من كبل Ethernet.
IEEE 802.3af / عند التشغيل على 1 ~ 8 منافذ RJ45
8 × 10/100 / 1000Mbps ذات استشعار تلقائي لمنافذ RJ45
1 × منفذ ألياف SFP 1000Mbps
الطيف
| اسم المنتج | L2 الصناعية المدارة جيجابت إيثرنت الصناعية 8 منفذ(1F + 8TP) |
| نموذج رقم: | IM-FP188GW |
| ميناء |
منفذ SFP 1 × 1000 ميجابت في الثانية SM: 1310 نانومتر / 1550 نانومتر ، 20 كيلومتر ؛ 1490 نانومتر / 1550 نانومتر ، 40 ~ 120 كيلومتر ؛مم: 1310 نانومتر ، 2 كم ؛ 8x 10/100 / 1000M UTP RJ45 (دعم الاستشعار التلقائي MDI / MDIX) |
| اساسي | IEEE 802.3 ، IEEE802.3U ، IEEE802.3ab ، IEEE802.3z ، IEEE802.1d STP ، IEEE802.1w RSTP ، IEEE802.1s MSTP ، ITU-T G.8023 EPR / Y.1344 ، IEEE802.1Q ، IEEE802.1X ، IEEE802.3ad و IEEE802.3x و IEEE802.3af و IEEE802.3at و IEEE802.1ad و IEEE802.1p و IEEE802.1ab و IEEE802.3az |
| معرف VLAND | 4096 |
| إطار الجامبو | 9.6 كيلو بايت |
| حجم جدول عنوان MAC | 8 كيلو |
| تبديل الميزات |

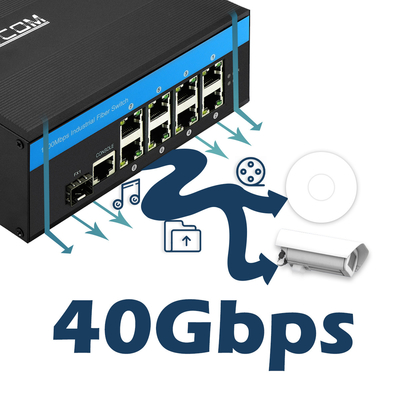

وضع الإرسال: التخزين والأمام عرض النطاق الترددي للنظام: 40 جيجابت في الثانية (ازدحام غير مروري) |
| شبكة وسائل الاعلام |
10BASE-T: CAT3 ، CAT4 ، CAT5 زوج مجدول غير محمي (≤100 م) 100 / 1000BASE-TX: CAT5 أو أعلى زوج ملتوي محمي (≤100 م) منفذ SFP ، مسافة الإرسال: 20 كم ، 40 كم ، 60 كم ، 80 كم ، 100 كم |
| المصابيح | القوة والشبكة |
| مزود الطاقة |
جهد إدخال مصدر الطاقة POE: 48 فولت (بحد أقصى 52 فولت) ، طاقة خرج إمداد الطاقة أحادية PoE: 15.4 واط (المنفذ 1 ~ 8) (تتطلب معايير 802.3at تعليمات خاصة) |
| بيئة | درجة حرارة العمل: -40 ° ～ 85 ° C ؛درجة حرارة التخزين: -40 ° 85 ° C ؛ رطوبة العمل: 10٪ 90٪ ، بدون تكاثف ؛رطوبة التخزين: 10٪ 95٪ ، بدون تكاثف |
| معايير الصناعة |
EMI: FCC الجزء 15 الجزء الفرعي B الفئة A ، EN 55022 الفئة أ EMS: EN 61000-4-2 (ESD) المستوى 3 ، EN 61000-4-3 (RS) المستوى 3 ، EN 61000-4-4 (EFT) المستوى 3 ، EN 61000-4-5 (اندفاع) المستوى 3 ، EN 61000-4-6 (CS) المستوى 3 ، EN 61000-4-8 ؛التحكم في حركة المرور: NEMA-TS2 ؛الاهتزاز: IEC 60068-2-6 ؛السقوط الحر: IEC 60068-2-32 ؛الصدمة: IEC 60068-2-27 ؛حركة السكك الحديدية: EN 50121-4 |
| أمان | علامة CE ، تجارية ؛CE / LVD EN60950 |
| المعلومات الميكانيكية |

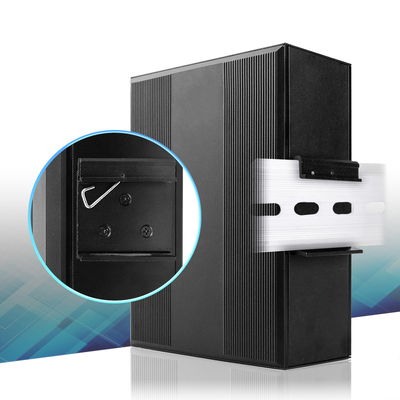

قذيفة: قذيفة معدنية مموجة.فئة السلامة: IP40 ؛ البعد: 158 × 114.8 × 60 ملم ؛ طريقة التركيب: تثبيت Din-rail |
| ضمان | الاستبدال في غضون سنة واحدة ؛5 سنوات تصليح |
طلب
طَرد

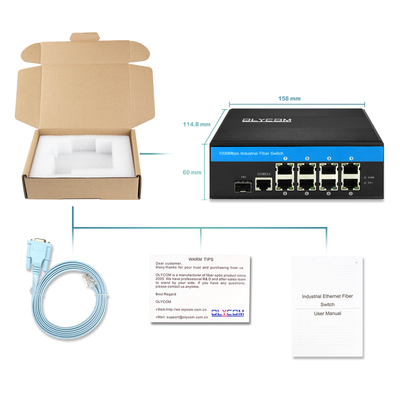

1.يوجد منتج واحد وكابل وحدة تحكم واحد ودليل مستخدم واحد وبطاقة ضمان واحدة داخل صندوق واحد.
2. عشرون قطعة من الصناديق في علبة واحدة.
التعليمات
س: ماذا عن وقت الشحن؟
أ:دبليوإيثين3-15 يوم بعد الظهرثالثًا استلامأنافينجممتلئدفع، ولكن إذا كنت بحاجة إلى OEM / ODM ، فإن وقت الشحن يعتمد على المواصفات المحددة للمنتج.
س:كيفحول خدمة ما بعد البيع؟
ج: نحن 7 * 24ساعاتعبر الانترنتوالاستجابة لمشاكل الأجهزة الميدانية للمستخدمين في الوقت المناسب.
س: ماذا عن الضمان؟
أ:5عامس.
س: هل يشمل هذا المحول المُدار مصدر الطاقة؟
ج: لا ، لم يتم تضمين محول طاقة.

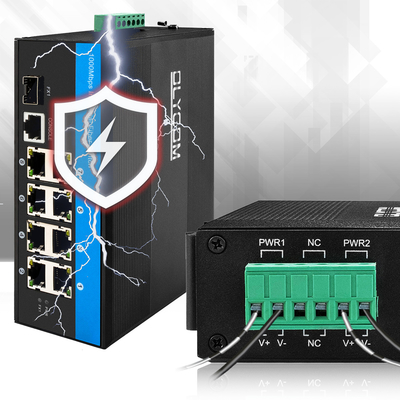

س: ما هو مصدر الطاقة الذي يحتاجه المحول الصناعي POE L2؟
ج: جهد الدخل هو 9-52VDC.إذا لم يكن جهد الدخل 48VDC-52VDC ، فهو مفتاح غير مُدار بواسطة POE ، ويمكنه أيضًا العمل.يمكن أن يكون مصدر الطاقة 12VDC 3A.إذا كان جهد الدخل 48VDC-52VDC ، فهو مفتاح صناعي مُدار بواسطة POE.
س: ما هي معايير POE؟
ج: هذا مفتاح POE + صناعي.يمكن أن يصل كل منفذ شبكة إلى 30 وات عندما يكون مصدر الطاقة 48VDC 5A.
س: هل هو مفتاح مُدار؟
ج: نعم ، هذا هو مفتاح POE مدار L2 للشبكات الصناعية.
