2 بصري إلى 6 Rj45 8 بوابة جيجابيت الصناعية بو L2 مدير التبديل دين ريل
إدخالالتبديل المدار
سلسلة IM-FP266GW هي 10/100/1000 Mbps 8 منفذ صناعي البديل الضوئي، تتوافق مع IEEE802.3af/at، الطاقة على كاميرات POE IP من خلال كابل إيثيرنت، البناء البسيط،نطاق الطاقة يصل إلى 100 متر، درجة حرارة التشغيل -40 °C إلى + 75 °C ، تلبية درجة حماية IP40 ومتطلبات الدرجة الصناعية EMC ، تركيب DIN السكك الحديدية ،تخضع لإصدار شهادة بيئية خطيرة وتتوافق مع معايير FCC و CEيمكن أن يضمن التصميم الصناعي الموثوق التشغيل المستمر والمستقر لنظام الأتمتة.
السمات الرئيسيةالتبديل المدار

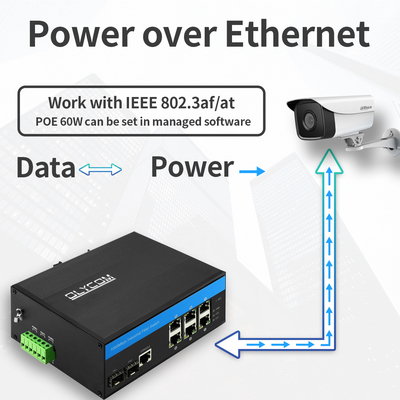

دعم الطاقة على كاميرات POE IP من خلال نقطة الوصول اللاسلكية (AP) من 5 فئات من كابلات Ethernet.
IEEE 802.3af/في طاقة على 1 ~ 6 منافذ RJ45
6 × 10/100/1000Mbps منفذ RJ45 الاستشعار التلقائي
2 x 1000Mbps منفذ الألياف SFP
تفاصيلالتبديل المدار
| اسم المنتج | 2 بصري إلى 6 Rj45 8 منفذ جيجابيت الصناعية بو L2 المدارة البديل(2F+6TP) |
| رقم الطراز | IM-FP266GW |
| الميناء |
2 x 1000Mpbs منفذ SFP SM:1310nm/1550nm، 20Km ؛ 1490nm/1550nm، 40~120Km؛ MM:1310nm، 2Km؛ 6x 10/100/1000M UTP RJ45 ((دعم MDI / MDIX الاستشعار التلقائي) |

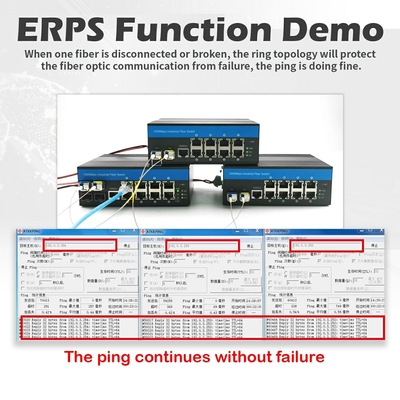

| المعيار | إيه إي إي 8023، IEEE802.3U، IEEE802.3ab، IEEE802.3z، IEEE802.1d STP، IEEE802.1w RSTP، IEEE802.1s MSTP، ITU-T G.8023 EPR/Y.1344، IEEE802.1Q ، IEEE802.1X ، IEEE802.3ad ، IEEE802.3x ، IEEE802.3af ، IEEE802.3at ، IEEE802.1ad ، IEEE802.1p ، IEEE802.1ab ، IEEE802.3az |
| رقم تعريف أراضي الإقليم | 4096 |
| الإطار الكبير | 9.6KB |
| حجم جدول عناوين MAC | 8K |
| ميزات التبديل |
طريقة النقل:التخزين والإرسال عرض النطاق الترددي للنظام: 40 جيجابايت في الثانية (غير الازدحام المروري) |
| وسائل الإعلام الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج متعرج غير محمي ((≤100m) 100/1000BASE-TX: CAT5 أو أعلى زوج مغلق محمي ((≤ 100m) منفذ SFP، مسافة الإرسال: 20 كيلومتر، 40 كيلومتر، 60 كيلومتر، 80 كيلومتر، 100 كيلومتر |
| مصابيح LED | الطاقة، الشبكة |
| إمدادات الطاقة |

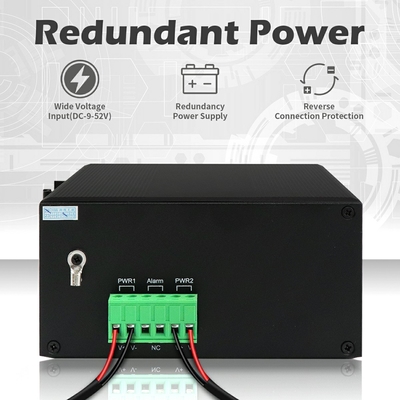

فولتاج مدخل إمدادات الطاقة POE: 48V (ماكس 52V) ، طاقة الخروج لمصدر طاقة PoE واحد: 15.4W (الميناء 1 ~ 6) (802.3تتطلب المعايير تعليمات خاصة) |
| البيئة | درجة الحرارة العاملة: -40 °C ~ 75 °C ؛ درجة حرارة التخزين: -40 °C ~ 85 °C؛ رطوبة العمل: 10٪ ~ 90٪ ، غير مكثفة ؛ رطوبة التخزين: 10٪ ~ 95٪ ، غير مكثفة |
| معايير الصناعة |
EMI:FCC الجزء 15 الفرع B الفئة A، EN 55022 الفئة A EMS:EN 61000-4-2 (ESD) المستوى 3،EN 61000-4-3 (RS) المستوى 3،EN 61000-4-4 (EFT) المستوى 3،EN 61000-4-5 (Surge) المستوى 3،EN 61000-4-6 (CS) المستوى 3،EN 61000-4-8؛ مراقبة المرور:NEMA-TS2؛ اهتزاز:IEC 60068-2-6؛ السقوط الحر:IEC 60068-2-32؛ الصدمة:IEC 60068-2-27؛ حركة السكك الحديدية:EN 50121-4 |
| السلامة | علامة CE ، التجارية ؛ CE/LVD EN60950 |
| المعلومات الميكانيكية |
الغلاف:غلاف معدني مجفف؛ فئة السلامة: IP40؛ الأبعاد: 158 × 114.8 × 60 ملم طريقة التثبيت:تثبيت الدين ريل |
| الضمان | 3 سنوات |
تطبيقالتبديل المدار
حزمة وتسليمالتبديل المدار
وحدات البيع: البند الفردي
حجم الحزمة الواحدة: 29*21.5*6 سم
الوزن الإجمالي الفردي:0.65 كجم
نوع الحزمة: أبعاد الشحن لـ 1 قطعة 29*21.5*6 سم
وحدة واحدة من الجهاز و دليل المستخدم داخل صندوق واحد مغلق و محمي جيدا.
20 قطعة / كرتون، حجم الكرتون هو 55.5 * 40 * 43 سم
مراقبة الجودةمنالتبديل المدار
أسئلة شائعة عنالتبديل المدار
س: هل يمكنني الحصول على طلب عينة؟
ج: نعم، لكن رسوم التوصيل يجب أن تدفعها أنت.
س: كم من الوقت يمكنني الحصول على عينات المنتج؟
أ:عادةًهذا3 أيام، ولكن كل شيء يعتمد على متطلباتك.
س:كيفعن خدمة ما بعد البيع؟
ج: نحن 7*24الساعاتعلى الانترنتوالرد في الوقت المناسب على مشاكل أجهزة المستخدمين الميدانية.
س: هل أنت شركة تصنيع أو تجارية؟
ج: نحن مصنعون محترفون ، وتشمل منتجاتنا الرئيسية المفاتيح المدارة ، ومفاتيح POE ، ومفاتيح الألياف الصناعية ، ومحولات الوسائط الألياف ، ومحولات الفيديو وحدات SFP.
س: هل يشمل هذا المفتاح المدار مصدر الطاقة؟
ج: لا، لا يوجد مُحوّل طاقة متضمن
س: هل هو مفتاح مُدار؟
ج: نعم، هذا مفتاح POE مدير L2 للشبكات الصناعية.
