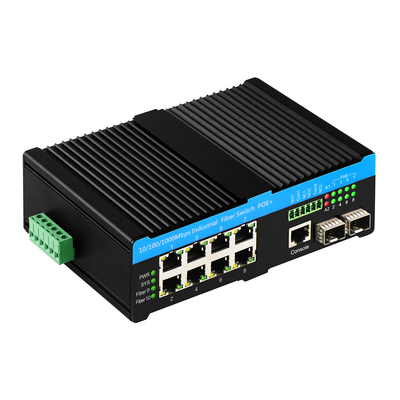

أوليكوم 8 بورت PoE++ الشبكة Gigabit مدير التبديل
الميزات الرئيسية لمفتاح 90 واط PoE
المواصفات الخاصة بمفتاح البو صلب
| اسم المنتج | 10/100/1000Mbps مُدارة الصناعية POE Fiber Switch ((2F+8TP) |
| الميناء |
2 x 1000Mpbs منفذ SFP ، 1G / 2.5G كلاهما داعمة SM: 1310nm/1550nm، 20km؛ 1490nm/1550nm، 40~120km؛ م م: 1310nm، 2km؛ 850nm، 500 متر 8x10/100/1000M UTP RJ45 ((دعم MDI / MDIX الاستشعار التلقائي) |
| المعيار | إيه إي إي 8023، IEEE802.3U ، IEEE802.3ab ، IEEE802.3z ، IEEE802.1d STP ، IEEE802.1w RSTP ، IEEE802.1s MSTP ، ITU-T G.8023 EPR / Y.1344، IEEE802.1Q ، IEEE802.1X ، IEEE802.3ad ، IEEE802.3x ، IEEE802.3af ، IEEE802.3at ، IEEE802.1ad ، IEEE802.1p ، IEEE802.1ab ، IEEE802.3az |
| رقم تعريف أراضي الإقليم | 4096 |
| الإطار الكبير | 9.6KB |
| حجم جدول عناوين MAC | 8K |
| ميزات التبديل |
طريقة النقل: التخزين والإرسال عرض النطاق الترددي للنظام: 26Gbps (غير ازدحام المرور) |
| وسائل الإعلام الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج متعرج غير محمي ((≤100m) 100/1000BASE-TX: CAT5 أو أعلى زوج مغلق محمي ((≤ 100m) منفذ SFP، مسافة الإرسال: 20 كم، 40 كم، 60 كم، 80 كم، 100 كم |

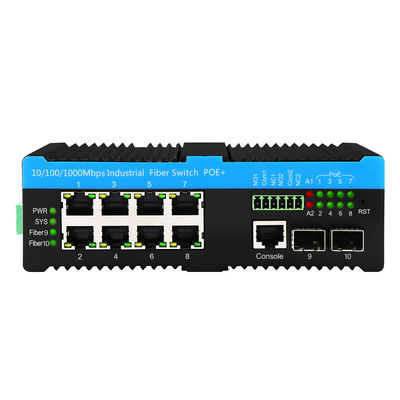

| مصابيح LED | الطاقة، الشبكة، الألياف |

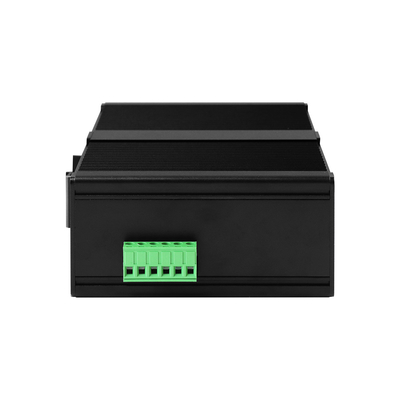

| إمدادات الطاقة |
فولتاج مدخل إمدادات الطاقة POE: 48V (حد أقصى 57V) طاقة الخروج لمصدر طاقة PoE واحد: 90W (الميناء 1 ~ 8) الجهد الخارجي PoE: 48V |
| البيئة |
درجة حرارة العمل: -40~75°C درجة حرارة التخزين: -40 ∼ 85 درجة مئوية رطوبة العمل: 10%~90%، غير مكثفة رطوبة التخزين: 10%~95%, غير مكثفة |
| معايير الصناعة |
ESD: IEC61000-4-2، ±15KV الهواء، ±6KV الاتصال EFT: IEC61000-4-4، عامة ± 6KV التيار الكهربائي: IEC61000-4-5، الفرق ± 2KV، الشائع ± 6KV |
|
الشهادة |
المواصفات المستخدمة في إصدارات الطاقة2020 المعيار القياسي EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021 معيار EN 61000-3-3:2013/A2:2021/AC:2022 المواصفات المختلفة:2020 إف سي سي: 47 CFR إف سي سي الجزء 15 الفرع B ((فئة B) ANSI C63.4:2014 |
| المعلومات الميكانيكية |
قشرة: قشرة معدنية مجرفة فئة السلامة: IP40 الأبعاد: 165 × 112 × 45.5 ملم طريقة التثبيت: التثبيت بالسكك الحديدية |
| الضمان | استبدال في غضون سنة واحدة ؛ إصلاح 3 سنوات |
الإدارة
تطبيق 90W BT PoE Switch
الأسئلة الشائعة
لا بأس بتعديل مخرج POE من خلال الإدارة.
على سبيل المثال: في اختبار واحد، يمكنك أن تجعل منفذ إيثيرنث 1 ~ 8 POE bt 90W.
في آخر ، الميناء 1 ~ 4 POE bt 90W والميناء 5 ~ 8 POE عند 30W أو بدون POE.
هناك عادة 4 مستويات من مخرجات POE في التطبيق الفعلي.
15.4W/30W/60W/90W، جميعها مدعومة ويمكن ضبطها عن طريق الإدارة.
الأخضر عندما يعمل POE.
عندما يتم تعطيل POE.
لا بأس بمراقبة أي منفذين ((الألياف أو إيثيرنت) عن طريق الإدارة.
كما هو الحال في المثال أعلاه، إدارة يسمح لك لضبط مجموعة الموانئ.
على سبيل المثال: إحدى إعدادات الإنذار هي منفذ Ethernet 5 والآخر هو منفذ الألياف 1.
يرجى ملاحظة أنه في هذه الحالة إذا كان منفذ Ethernet 6 لا يعمل ، فإن منفذ الإنذار لا يرد.
طريقة أخرى للإعداد هو انقر على جميع الموانئ ((اللياف / إثنتر) ، انظر أدناه واجهة
ثم أيّ منفذِ أسفل، منفذُ الإنذارِ يَصِيرُ أحمرَ.
يمكن تكوين هذا عن طريق STP أو ERPS.
بناء على حلقة 2-SFP ((أساسي التنسيق)
ستة إلى سبعة مفاتيح ستكون بخير في حلقة واحدة إذا كان يذهب إلى حلقة STP.
بشكل رئيسي عدد لا يحصى إذا كان بواسطة ERPS.
يمكن أن يوفر طاقة POE ++ بشكل مستمر لأجهزة PD لـ 8 منافذ UTP ((باستثناء منافذ combo).
هذا يتطلب إمدادات طاقة 15A إذا كانت محملة بالكامل ((48V * 15A = 720W).
ولكن في التطبيق الفعلي، نحن لا نقترح توصيل العديد من الأجهزة التي تستهلك الكثير من الطاقة إلى مفتاح واحد، وهذا سيؤثر على الاستقرار.
