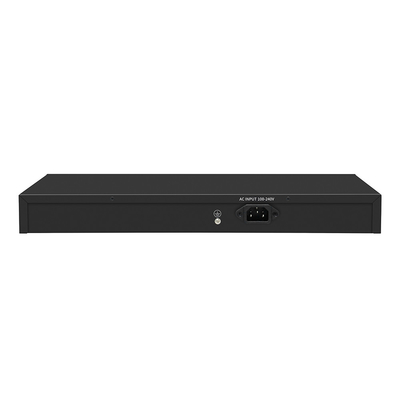

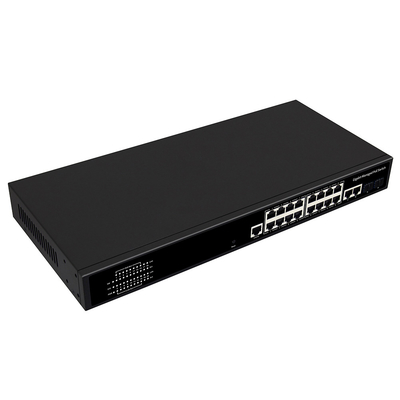

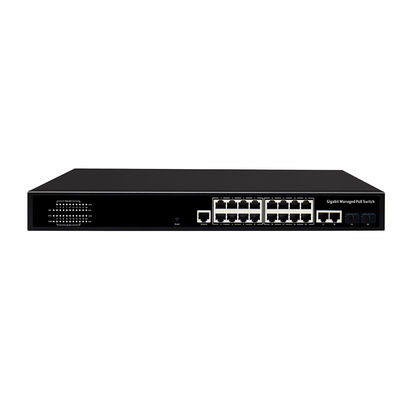

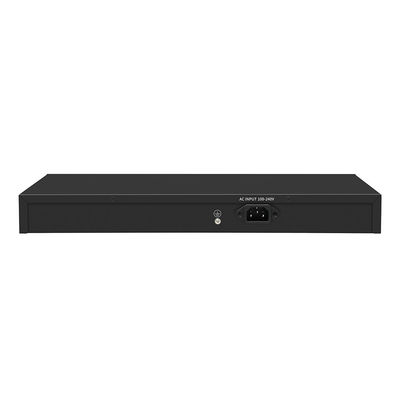

مفتاح PoE مُدار بـ 20 منفذ نحاسي/SFP Uplink Gigabit 300W
مواصفات مفتاح PoE المُدار
| منفذ الإدخال/الإخراج | |
| مدخل التيار المتردد | تيار متردد 100-240 فولت، 50/60 هرتز |
| منفذ إيثرنت |
16 * منفذ PoE بسرعة 10/100/1000 ميجابت في الثانية 2 * منفذ Uplink بسرعة 10/100/1000 ميجابت في الثانية 2 * منفذ SFP بسرعة 1000 ميجابت في الثانية 1 * منفذ وحدة تحكم RJ45 |
| الأداء | |
| عرض النطاق الترددي | 40 جيجابت في الثانية |
| معدل إعادة توجيه الحزم | 29.76 مليون حزمة في الثانية |
| ذاكرة الوصول العشوائي الديناميكية SDRAM | 128 ميجابايت |
| ذاكرة الفلاش | 16 ميجابايت |
| ذاكرة مخزن الحزم | 4 ميجابت |
| عنوان MAC | 8 آلاف |
| إطار جامبو | 10 كيلوبايت |
| شبكات VLAN | نطاق VLAN 1-4094، مع الحد الأقصى لـ VLAN النشطة وهو 256 |
| المعيار | |
| بروتوكولات الشبكة |
IEEE 802.3: بروتوكول MAC لإيثرنت IEEE 802.3i: إيثرنت 10BASE-T IEEE 802.3u: إيثرنت سريع 100BASE-TX IEEE 802.3ab: إيثرنت جيجابت 1000BASE-T IEEE 802.3z: إيثرنت جيجابت 1000BASE-X (الألياف الضوئية) IEEE 802.3ad: طريقة قياسية لتجميع الارتباطات IEEE 802.3x: التحكم في التدفق IEEE 802.1ab: LLDP/LLDP-MED (بروتوكول اكتشاف طبقة الارتباط) IEEE 802.1p: أولوية حركة مرور طبقة LAN QoS/CoS (وظيفة تصفية البث المتعدد) IEEE 802.1q: تشغيل جسر VLAN IEEE 802.1x: بروتوكول التحكم في الوصول والمصادقة للعميل/الخادم IEEE 802.1d: STP IEEE 802.1s: MSTP IEEE 802.1w: RSTP |
| بروتوكول PoE |
IEEE802.3af (15.4 واط) IEEE802.3at (30 واط) |
| المعيار الصناعي |
EMS: EN61000-4-2 (ESD), EN61000-4-5 (زيادة) |
| وسائط الشبكة |
10BASE-T: Cat3,4,5 أو أعلى UTP (≤100 متر) 100BASE-TX: Cat5 أو أعلى UTP (≤100 متر) 1000BASE-TX: Cat5 أو أعلى UTP (≤100 متر) |
| الوسائط الليفية |
ألياف متعددة الأوضاع: 50/125,62.5/125,100/140um ألياف أحادية الوضع: 8/125,8.7/125,9/125,10/125um |
| الشهادة | |
| شهادة السلامة | CE,FCC,RoHS |
| المعايير البيئية | |
| بيئة العمل |
درجة حرارة التشغيل: -10~50 درجة مئوية درجة حرارة التخزين: -40~70 درجة مئوية الرطوبة التشغيلية: 10%~90%، بدون تكثف رطوبة التخزين: 5%~95%، بدون تكثف |
| إشارة الوظيفة | |
| المؤشر | PWR, SYS, PoE/ACT, Link/ACT |
| PWR (مؤشر الطاقة) |
إضاءة: قيد التشغيل إيقاف التشغيل: لا توجد طاقة |
| SYS (مؤشر النظام) |
وميض: بدء تشغيل النظام إضاءة: تشغيل النظام |
| PoE/ACT |
إضاءة: PoE قيد التشغيل إيقاف التشغيل: PoE متوقف |
| Link/ACT |
إضاءة: اتصال الرابط وميض: نقل البيانات إيقاف التشغيل: قطع الاتصال |
| إعادة الضبط | اضغط لفترة قصيرة لإعادة التشغيل، اضغط لفترة طويلة لمدة 5 ثوانٍ لاستعادة إعدادات المصنع |
| المواصفات المادية | |
| معلومات المنتج |
أبعاد المنتج: 440*204*44 ملم أبعاد العبوة: 500*290*85 ملم الوزن الصافي للمنتج: 2.78 كجم الوزن الإجمالي للمنتج: 3.44 كجم |
| معلومات التعبئة |
أبعاد الكرتون: 520*445*310 ملم كمية التعبئة: 5 قطع وزن التعبئة: 17.55 كجم (200 واط)/ 18.2 كجم (300 واط) |
| الجهد |
جهد الإدخال: تيار متردد 100-240 فولت/50-60 هرتز مزود الطاقة: 52 فولت 3.84 أمبير / 52 فولت 5.76 أمبير |
| الطاقة |
طاقة المنتج: بحد أقصى 15 واط / بحد أقصى 15 واط طاقة PoE: بحد أقصى 180 واط / بحد أقصى 280 واط |
| قائمة التعبئة |
مفتاح إيثرنت: مجموعة واحدة دليل التعليمات: 1 قطعة شهادة، بطاقة الضمان: 1 قطعة سلك الطاقة: 1 قطعة كابل تسلسلي: 1 قطعة أذن الرف: 1 زوج |
الميزات الرئيسية لمفتاح الرف المُدار
أبعاد مفتاح CCTV PoE
تطبيق مفتاح الشبكة التجارية
وظيفة البرنامج لمفتاح جيجابت المُدار
وظيفة مفتاح مُدار L3
| وظيفة L3 | |
| IPv4 | واجهة VLAN IPv4 |
| مسارات IPv4 الثابتة | |
| ARP | |
| IPv6 | واجهة VLAN IPv6 |
| مسارات IPv6 الثابتة | |
| IPv6 ND | |
وظيفة مفتاح مُدار L2
| وظيفة L2 | |
| المنفذ | تبديل المنفذ |
| وصف المنفذ | |
| سرعة المنفذ | |
| ازدواج المنفذ | |
| التحكم في تدفق المنفذ | |
| جامبو، حتى 10 آلاف | |
| EEE | |
| وحدة الألياف (DDM) | |
| تجميع الارتباط | يدعم سياسة موازنة التحميل؛ بناءً على MAC و IP-MAC |
| المجموعة الثابتة والديناميكية | |
| يدعم LACP | |
| حتى 8 مجموعات | |
| التحكم في العواصف | البث |
| بث متعدد غير معروف | |
| بث أحادي غير معروف | |
| نسخ المنفذ | مراقبة واحد لواحد |
| مراقبة متعددة لواحد | |
| الدخول/الخروج/كلاهما | |
| حتى 4 مجموعات جلسات | |
| أمان المنفذ | قيود عنوان MAC |
| عنوان MAC لأمان المنفذ | |
| حماية/تقييد/إيقاف التشغيل | |
| عزل المنفذ | |
| تحديد معدل المنفذ | |
| اكتشاف الحلقة | |
| VLAN | الوصول/الجذع/الهجين |
| نفق VLAN (نفق Q-in-Q) | |
| VID قابل للتكوين من 1 - 4094؛ بحد أقصى. 256 مجموعة VLAN ثابتة |
|
| VLAN الصوت | |
| VLAN MAC | |
| VLAN المراقبة | |
| VLAN البروتوكول | |
| GVRP | |
| عنوان MAC | العنوان الديناميكي |
| العنوان الثابت | |
| تصفية العنوان | |
| بروتوكول الشجرة الممتدة | STP/RSTP/MSTP |
| مرشح BPDU | |
| حارس BPDU | |
| منفذ الحافة | |
| LLDP | LLDP |
| LLDP MED | |
| البث المتعدد | IGMP Snnoping |
| IGMP V1/V2/V3 | |
| منفذ الموجه | |
| عنوان مجموعة IGMP الثابت | |
| تصفية مجموعات IGMP | |
| المستعلم | |
| MLD Snooping | |
| MVR | |
| QoS | تصنيف حركة المرور بناءً على الأولوية الصارمة و WRR |
| أولوية المنفذ | |
| أولوية 802.1P | |
| أولوية IP TOS | |
| أولوية IP DSCP | |
| يدعم ما يصل إلى 8 قوائم انتظار لكل منفذ | |
| إعادة تمييز الأولوية | |
| PoE | |
| تكوين PoE | درجة حرارة PoE |
| نوع/مستوى/طاقة/جهد/تيار PoE | |
| مفتاح PoE | |
| مراقب PoE | |
| تكيف طاقة PoE AF/AT | |
| جدول PoE | |
| إعادة تشغيل مؤقت منفذ PoE | |
| الخدمات | |
| DHCP | خادم DHCP |
| تجمع IP | |
| الربط الثابت | |
| ترحيل DHCP | |
| بروتوكول الوصول | HTTP |
| HTTPS | |
| Telnet | |
| SSHv2 | |
| مدير ACL | |
| مهلة الجلسة | |
| عدد محاولات إعادة كلمة المرور | |
| الوقت الصامت | |
| الأمان | |
| AAA | RADIUS |
| TACACS+ | |
| 802.1X | |
| بناءً على المنفذ/MAC/المحلي/WEB | |
| DHCP Snooping | عام/VLAN |
| الخيار 82 | |
| معرف الدائرة | |
| حارس مصدر IP | |
| فحص ARP الديناميكي | |
| DoS | |
| ACL | MAC ACL |
| IPv4 ACL | |
| IPv6 ACL | |
| التشخيص | |
| سجل النظام | رسالة التسجيل |
| الخادم البعيد | |
| Ping | |
| Traceroute | |
| اختبار النحاس | |
| UDLD | |
| الإدارة | |
| وصول المدير | وحدة التحكم |
| HTTP/HTTPS | |
| Telnet | |
| SSH | |
| SNMP | |
| مدير IP | العنوان الثابت |
| عميل DHCP | |
| يدعم عنوان IPv4 و IPv6 | |
| مدير VLAN | |
| DNS | |
| مزامنة الوقت | SNTP |
| الوقت اليدوي | |
| SNMP | V1/V2C/V3 |
| المجتمع | |
| مستخدم V3 | |
| المجموعة | |
| مضيف الفخ | |
| SNMP MIB | RFC 1213 MIB-II |
| RFC 1493 Bridge MIB | |
| RFC 1643 Ethernet MIB | |
| RFC 2819 RMON MIB (المجموعات 1 و 2 و 3 و 9) | |
| RFC 2863 Interface MIB | |
| LLDP | |
| MIB الخاص | |
| RMON | الإحصائيات |
| السجل | |
| الحدث | |
| التنبيه | |
| المستخدم | |
| البرامج الثابتة | ترقية البرامج الثابتة |
| التكوين | التحميل والتنزيل |
| حفظ | |
| إعادة التشغيل | |
| إعدادات المصنع الافتراضية | |
| الامتثال للمعايير | |
| التحكم في تدفق IEEE 802.3x والضغط الخلفي | |
| IEEE 802.3ad تجميع المنفذ مع LACP | |
| بروتوكول الشجرة الممتدة IEEE 802.1D | |
| بروتوكول الشجرة الممتدة السريعة IEEE 802.1w | |
| بروتوكول الشجرة الممتدة المتعددة IEEE 802.1s | |
| فئة الخدمة IEEE 802.1p | |
| علامات VLAN IEEE 802.1Q | |
| التحكم في شبكة مصادقة المنفذ IEEE 802.1x | |
| IEEE 802.1ab LLDP | |
| IEEE 802.3af Power over Ethernet | |
| IEEE 802.3at Power over Ethernet Plus | |
| RFC 768 UDP | |
| RFC 793 TFTP | |
| RFC 791 IP | |
| RFC 792 ICMP | |
| RFC 2068 HTTP | |
| RFC 1112 IGMP v1 | |
| RFC 2236 IGMP v2 | |
| RFC 3376 IGMP v3 | |
| RFC 2710 MLD v1 | |
| FRC 3810 MLD v2 | |
الضمان
سنة واحدة للمنتجات التجارية و 3 سنوات للمنتجات الصناعية.
سيتم تقديم الدعم الفني مجانًا.
| فئة المنتجات | فترة الضمان |
| محول وسائط إيثرنت الألياف | سنة واحدة |
| محول الفيديو البصري | سنة واحدة |
| مفتاح الألياف | سنة واحدة |
| مفتاح إيثرنت | سنة واحدة |
| محول الألياف التسلسلي | سنة واحدة |
| مضاعف PDH | سنة واحدة |
| مفتاح CCTV PoE | سنة واحدة |
| مفتاح مُدار تجاري | سنة واحدة |
| مفتاح PoE مُدار تجاري | سنة واحدة |
| مزود الطاقة Din | 3 سنوات |
| مفتاح إيثرنت صناعي | 3 سنوات |
| مفتاح PoE صناعي | 3 سنوات |
| مفتاح مُدار صناعي | 3 سنوات |
| مفتاح PoE مُدار صناعي | 3 سنوات |
| وحدة CWDM | سنة واحدة |
| أجهزة DWDM/OTN | سنة واحدة |
