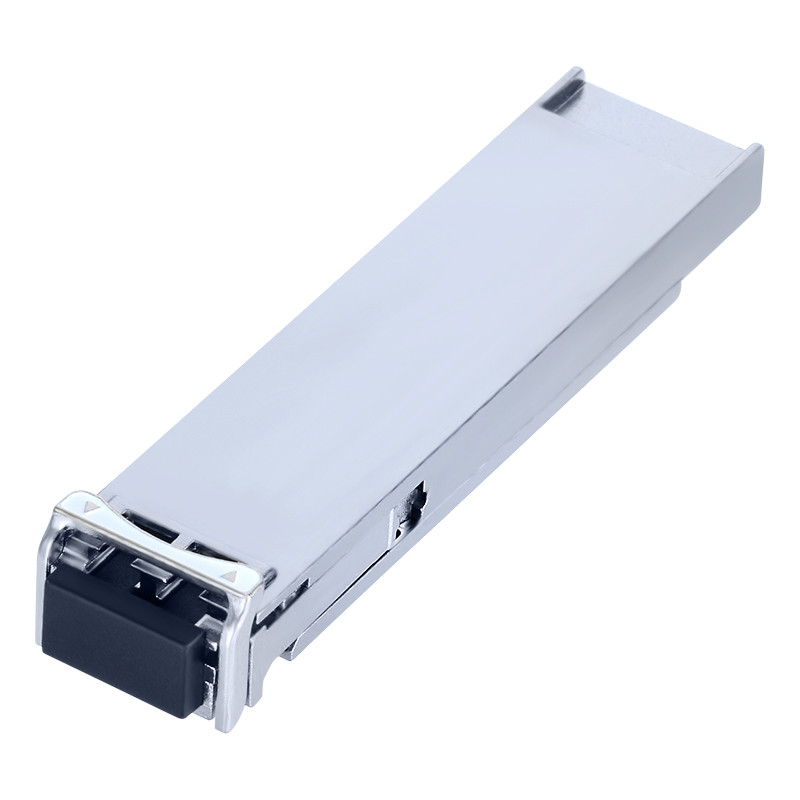

OQSPLHG02D CWDM 4 وضع واحد 100G QSFP28 جهاز استلام
وصف وحدة الألياف 100G

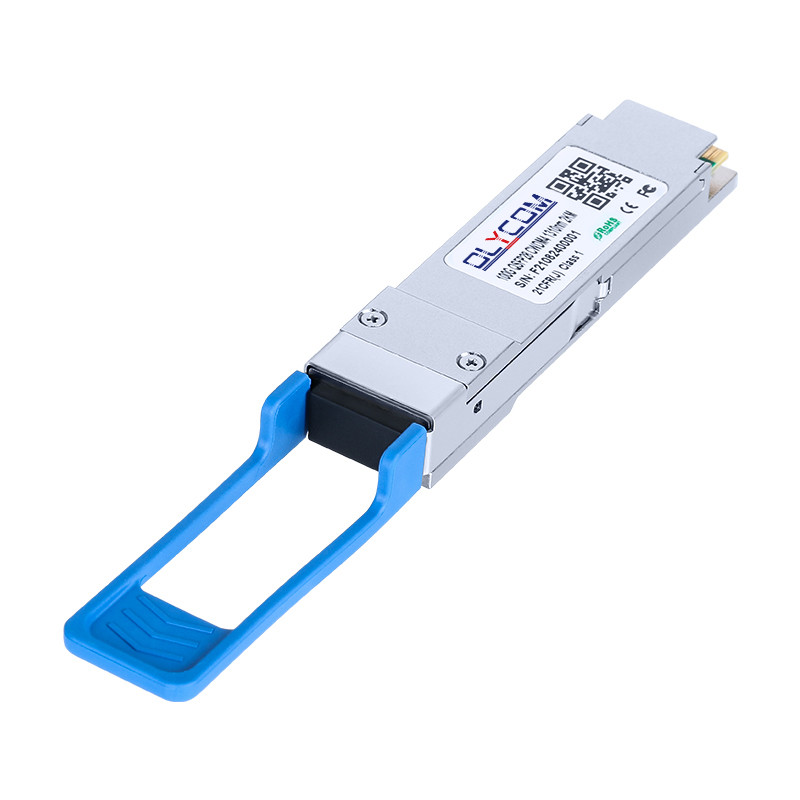

OQSPLHG02D هو ناقل QSFP28 IR4 100Gb / s. وهو متوافق مع QSFP28 MSA و IEEE 802.3ba.تم تصميم وحدات QSFP28 IR4 للمستقبلات للاستخدام في واجهات 100 Gigabit Ethernet عبر الألياف ذات الوضع الواحد.
خصائص QSFP 28 Transceiver
المواصفات البصرية
| المعلم | الرمز | دقيقة | نموذجي | ماكس | الوحدات | الملاحظات | ||||||||
| جهاز إرسال | ||||||||||||||
| معدل الإشارة لكل ممر | 25.78125±100ppm | جيجابايت/ثانية | 1 | |||||||||||
| طول الموجة المركزي | λ |
1264.5 ′′ 12775 1284.5 ₹12975 1304.5 13175 1324.5 1337.5 |
nm | |||||||||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | nm | |||||||||||
| إرسال OMA لكل ممر | TXP | - 4 | 2.5 | dBm | ||||||||||
| نقل متوسط الطاقة لكل مسار | (بوت) | -ستة5 | 2.5 | dBm | ||||||||||
| نسبة الانقراض البصري | الطوارئ | 3.5 | ديسيبل | |||||||||||
| متوسط قوة إطلاق جهاز إرسال منغلق، لكل مسار | -30 | dBm | ||||||||||||
| عقوبة الإرسال والتشتت، لكل ممر | TDP | 3 | ديسيبل | |||||||||||
| انعكاس جهاز الإرسال | RL | -12 | dB/Hz | |||||||||||
|
تعريف قناع العين الناقل {X1, X2, X3, Y1, Y2, Y3}
|
{0.3104045034038, 0.4} | 2 | ||||||||||||
| المستقبل |
|
-130 | ||||||||||||
| معدل الإشارة لكل ممر | 25.78125±100ppm | جيجابايت/ثانية | 1 | |||||||||||
| طول الموجة المركزي | λ |
1264.5 ′′ 12775 1284.5 ₹12975 1304.5 13175 1324.5 1337.5 |
nm | |||||||||||
| متوسط طاقة الاستقبال لكل مسار | RXP | -115 | 2.5 | dBm | ||||||||||
| عتبة الضرر لكل ممر | 3.5 | dBm | ||||||||||||
| حساسية جهاز الاستقبال بدون ضغوط (OMA) ، لكل ممر | RXsens | -10 | dBm | |||||||||||
| حساسية OMA للمستقبل تحت الضغط | SRS | - سبعة.3 | ديسيبل | |||||||||||
| الـ (LOS De-Assert) | الخسارة | -12 | dBm | |||||||||||
| أسعار الدفع | (لوسا) | -30 | dBm | |||||||||||
| التهاب النسيج | خسارة | 0.5 | ديسيبل | |||||||||||
التطبيق
وصف رمز التعريف
| الدبوس | الرمز | الاسم/الوصف | الحكم |
| 1 | الـ GND | الأرض | 1 |
| 2 | Tx2n | إدخال البيانات المعاكس من جهاز الإرسال | |
| 3 | Tx2p | إدخال البيانات غير المنقلب من جهاز الإرسال | |
| 4 | الـ GND | الأرض | 1 |
| 5 | Tx4n | إدخال البيانات المعاكس من جهاز الإرسال | |
| 6 | Tx4p | إدخال البيانات غير المنقلب من جهاز الإرسال | |
| 7 | الـ GND | الأرض | 1 |
| 8 | ModSelL | خيار الوحدة | |
| 9 | إعادة تعيين | إعادة تعيين الوحدة | |
| 10 | Vcc Rx | +3.3 فولت مستقبل مصدر الطاقة | |
| 11 | الـ SCL | ساعة الواجهة المتسلسلة ذات الأسلاك الثنتين | |
| 12 | الـ SDA | بيانات الواجهة المتسلسلة ذات السلكين | |
| 13 | الـ GND | الأرض | 1 |
| 14 | Rx3p | إصدار البيانات غير المعاكس من المستقبل | |
| 15 | Rx3n | مخرج البيانات المعاكس من المستقبل | |
| 16 | الـ GND | الأرض | 1 |
| 17 | Rx1p | إصدار البيانات غير المعاكس من المستقبل | |
| 18 | Rx1n | مخرج البيانات المعاكس من المستقبل | |
| 19 | الـ GND | الأرض | 1 |
| 20 | الـ GND | الأرض | 1 |
| 21 | Rx2n | مخرج البيانات المعاكس من المستقبل | |
| 22 | Rx2p | إصدار البيانات غير المعاكس من المستقبل | |
| 23 | الـ GND | الأرض | 1 |
| 24 | Rx4n | مخرج البيانات المعاكس من المستقبل | |
| 25 | Rx4p | إصدار البيانات غير المعاكس من المستقبل | |
| 26 | الـ GND | الأرض | 1 |
| 27 | ModPrsL | وحدة موجودة | |
| 28 | إين تي إل | أوقف | 2 |
| 29 | Vcc Tx | +3.3 فولت جهاز إرسال الطاقة | |
| 30 | Vcc1 | إمدادات الطاقة +3.3 فولت | |
| 31 | وضع LPMode | وضع طاقة منخفضة | |
| 32 | الـ GND | الأرض | 1 |
| 33 | Tx3p | إدخال البيانات غير المنقلب من جهاز الإرسال | |
| 34 | Tx3n | إدخال البيانات المعاكس من جهاز الإرسال | |
| 35 | الـ GND | الأرض | 1 |
| 36 | Tx1p | إدخال البيانات غير المنقلب من جهاز الإرسال | |
| 37 | تكس1ن | إدخال البيانات المعاكس من جهاز الإرسال | |
| 38 | الـ GND | الأرض | 1 |
وظيفة التشخيص الرقمي
المواصفات
معلومات الطلب
| رقم الجزء | وصف المنتج |
| OQSPLHG02D | 100Gbps QSFP28 CWDM4 ، LC ، 2km ، 0 °C ~ + 70 °C ، مع DDM |
