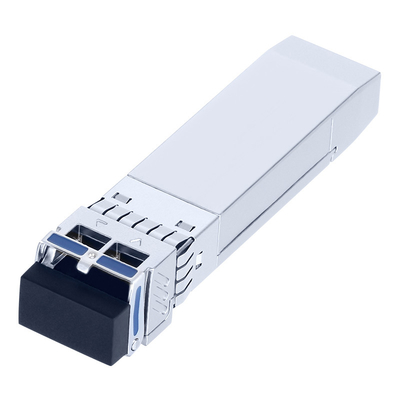

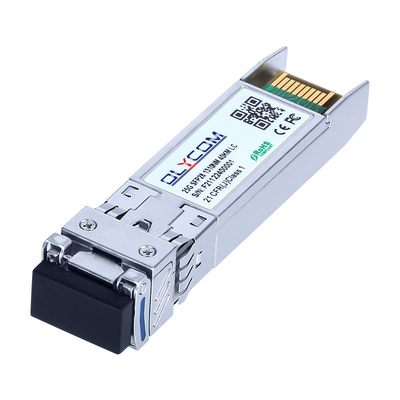

وضع واحد 40 كيلومتر 25G SFP28 جهاز استلام
خصائص المنتج
الخصائص البصرية
| المعلم | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة | ملاحظة |
| جهاز إرسال | ||||||
| طول الموجات في المسار ((المدى)) |
1272.55 إلى 1274.54 1276.89 إلى 1278.89 1281.25 إلى 1283.27 1285.65 إلى 1287.69 1290.07 إلى 1292.12 1294.53 إلى 1296.59 1299.02 إلى 130109 1303.54 إلى 130563 1308.09 إلى 131019 |
nm | ||||
| متوسط الطاقة المطلقة | مكتب التوظيف | 0 | +60 | dBm | ||
| متوسط طاقة الإطلاق ((لايزر مغلق) | بوب | - | - | -30 | dBm | |
| عرض النطاق الترددي ((-20dB) | .. | - | - | 1 | nm | |
| نسبة قمع الوضع الجانبي | SMSR | 30 | - | - | ديسيبل | |
| العقوبة المفروضة على الناقل والانتشار | TDP | 1 | ديسيبل | |||
| نسبة الانقراض | الطوارئ | 3.5 | - | ديسيبل | ||
| قناع العين الخارجي | تتوافق مع IEEE 802.3cc | الملاحظة (2) | ||||
| المستقبل | ||||||
| طول الموجة البصري للدخول | λIN | 1272.55 | - | 1310.19 | nm | |
| حساسية المستقبل - AVG | PSens | -19 | dBm | الملاحظة (1) | ||
| حساسية المستقبل-OMA | PSens-OMA | -182 | dBm | الملاحظة (1) | ||
| قوة التشبع المدخلة (التحميل الزائد) | الـ PSAT | - 4 | - | - | dBm | الملاحظة (1) |
| انعكاس المستقبل | -26 | ديسيبل | ||||
| خسارة الإشارة | الـ PA | -30 | - | - | dBm | |
| خسارة الإشارة | PD | - | - | -20 | dBm | |
| LOS - التهاب الرئة | PHys | 0.5 | ديسيبل | |||
ملاحظة:
الملاحظة (1): BER≤5x10-5
خصائص الواجهة الكهربائية
خصائص الواجهة الكهربائية عالية السرعة
| المعلم | الرمز | دقيقة | النوع | ماكس | الوحدة | الملاحظات |
| جهاز إرسال | ||||||
| التأرجح التفاضلي للدخول | (فين)) | 190 | 700 | mV | ||
| خسارة عودة الإدخال التفاضلية (دقيقة) | RLd ((f) | 9.5·0.37f، 0.01≤f<8 | ديسيبل | |||
| 4.75 7.4log10 ((f/14) ، 8 ≤f<19 | ||||||
|
إدخال التفاضل إلى الوضع المشترك خسارة العودة (دقيقة) |
RLdc ((f) | 22-20 ((f/25.78) ، 0.01≤f<12.89 | ديسيبل | |||
| 15-6 ((f/25.78) ، 12.89≤f<19 | ||||||
| عدم التطابق في الانتهاء التفاضلي | Tm | - | - | 10 | % | |
| عرض العين | أوه | - | - | 0.46 | صناعة الصناعة | |
| الارتعاش الجيوبي المطبق pk-pk | Ppj | لكل IEEE 802.3bm | ||||
| ارتفاع العين | اه | - | 95 | - | mV | |
| الجهد المشترك للطريقة المشتركة | DCv | -350 | - | 2850 | mV | |
| المستقبل | ||||||
| تحركات البيانات المختلفة | (فوت)) | 300 | - | 850 | mV | |
| عرض العين | أوه | 0.57 | - | - | صناعة الصناعة | |
| إغلاق العين الرأسي | القديمة | - | - | 5.5 | ديسيبل | |
| خسارة العودة التفاضلية للإنتاج (دقيقة) | RLd ((f) | 9.5·0.37f، 0.01≤f<8 | ديسيبل | |||
| 4.75 7.4log10 ((f/14) ، 8 ≤f<19 | ||||||
| خسارة عودة مشتركة مع تحويل الوضع التفاضلي (دقيقة) | RLdc ((f) | 22-20 ((f/25.78) ، 0.01≤f<12.89 | ديسيبل | |||
| 15-6 ((f/25.78) ، 12.89≤f<19 | ||||||
| عدم التطابق في الانتهاء التفاضلي | Tm | - | - | 10 | % | |
| وقت الانتقال، 20٪ إلى 80٪ | Tr/Tf | 12 | - | - | ps | 20٪ إلى 80٪ |
خصائص الواجهة الكهربائية منخفضة السرعة
| المعلم | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة | ملاحظة |
| جهاز إرسال | ||||||
| عيب جهاز الإرسال | VFaultH | 2 | - | Vcc + 0.3 | V | |
| عيب جهاز الإرسال إنتاج منخفض | VFaultL | 0 | - | 0.8 | V | |
| إيقاف تشغيل جهاز الإرسال | VDisH | 2 | - | Vcc + 0.3 | V | |
| إيقاف تشغيل جهاز الإرسال الجهد المنخفض | VDisL | 0 | - | 0.8 | V | |
| المستقبل | ||||||
| إنتاج الكهرباء العالية | (فلاش) | 2 | - | Vcc + 0.3 | V | |
| إنتاج الكهرباء المنخفضة | VLOSL | 0 | - | 0.8 | V | |
التشخيص
| المعلم | النطاق | الوحدة | الدقة | المعايرة |
| الحرارة | 0 إلى 70 | °C | ± 3°C | الداخلية |
| الجهد | 3.0 إلى 36 | V | ± 3% | الداخلية |
| تيار التحيز | 0 إلى 100 | mA | ± 10% | الداخلية |
| (تيكس باور) | 0 إلى 6 | dBm | ± 3dB | الداخلية |
| قوة RX | من -19 إلى -4 | dBm | ± 3dB | الداخلية |
الوصف
أجهزة الاستقبال SFP28 هي وحدات عالية الأداء وفعالة من حيث التكلفة تدعم معدل البيانات 25.78Gbps ومسافة نقل 40km مع SMF.
يتكون جهاز الاستقبال من ثلاثة أقسام: جهاز إرسال ليزر DML المبرد ، وقطر فوتوديود APD متكامل مع مكبر مسبق عبر المعوق (TIA) ووحدة تحكم MCU.جميع الوحدات تلبي متطلبات أمان الليزر من الفئة الأولى.
أجهزة الاستقبال متوافقة مع اتفاقية SFP متعددة المصادر ووظائف التشخيص الرقمي SFF-8472.
التطبيق
25GBASE-ER
معلومات الطلب
| رقم الجزء | وصف المنتج |
| OSPLTG40D | LAN-WDM ، 25.78Gbps ، LC ، 40km ، 0 °C ~ + 70 °C ، مع DDM |
| دليل طول الموجة λC | ||
| القناة | طول الموجة المركزي | نطاق طول الموجة |
| 02 | 1273.54 | 1272.55 إلى 1274.54 |
| 03 | 1277.89 | 1276.89 إلى 1278.89 |
| 04 | 1282.26 | 1281.25 إلى 1283.27 |
| 05 | 1286.67 | 1285.65 إلى 1287.69 |
| 06 | 1291.10 | 1290.07 إلى 1292.12 |
| 07 | 1295.56 | 1294.53 إلى 1296.59 |
| 08 | 1300.05 | 1299.02 إلى 130109 |
| 09 | 1304.58 | 1303.54 إلى 130563 |
| 10 | 1309.14 | 1308.09 إلى 131019 |
