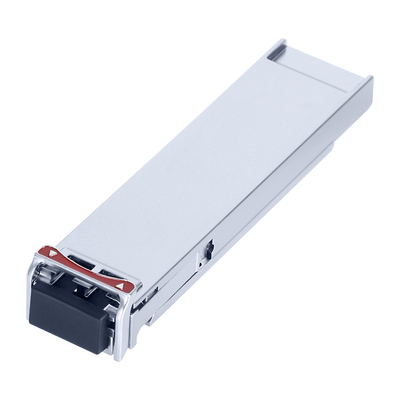

1470nm XFP40 كيلومتروحدة CWDM البصرية
خصائص المنتج
التطبيق
الخصائص البصرية والكهربائية
| المعلم | الرمز | دقيقة | نموذجي | ماكس | الوحدة | الملاحظات | ||
| جهاز إرسال | ||||||||
| طول الموجة المركزي | λc | λc-65 | λc | λc+65 | nm | |||
| عرض الطيف ((-20dB) | Δλ | 1 | nm | |||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | ديسيبل | |||||
| متوسط الطاقة الخارجة | (بوت) | -1 | +2 | dBm | 1 | |||
| نسبة الانقراض | الطوارئ | 8.2 | ديسيبل | |||||
| إدخال البيانات التفاضل سوينغ | رقم السيارة | 180 | 950 | mV | 2 | |||
| عائق التفاضل المدخل | الرقم ZIN | 90 | 100 | 110 | Ω | |||
| قم بإيقاف تشغيل TX | قم بإيقاف | 2.0 | Vcc | V | ||||
| تمكين | 0 | 0.8 | V | |||||
| المستقبل | ||||||||
| طول الموجة المركزي | λc | 1450 | 1620 | nm | ||||
| حساسية المستقبل | -16 | dBm | 3 | |||||
| الحمل الزائد للمستقبل | 0.5 | dBm | 3 | |||||
| الـ (LOS De-Assert) | الخسارة | -17 | dBm | |||||
| أسعار الدفع | (لوسا) | -26 | dBm | |||||
| التهاب النسيج | 0.5 | 4 | ديسيبل | |||||
| إصدار البيانات التفاضلية | (فوت) | 400 | 600 | 800 | mV | 2 | ||
| لوس انجلوس | عالية | 2.0 | Vcc | V | ||||
| منخفضة | 0.8 | V | ||||||
ظروف التشغيل الموصى بها
| المعلم | الرمز | دقيقة | نموذجي | ماكس | الوحدة |
| درجة حرارة الحجرة | Tc | - 5 | +70 | °C | |
| تشغيل الكهرباء | Vcc | 3.135 | 3.30 | 3.465 | V |
| تيار إمدادات الطاقة | إيكس | 1000 | mA | ||
| معدل البيانات | 9.95 | 11.1 | جيجابيتس |
الوصف
تتوافق وحدة XFP مع اتفاقية 10G Small Form-Factor Pluggable (XFP) Multi-Source Agreement (MSA) ، ودعم معدل البيانات 9.953 ~ 11.1Gbps ، ومسافة الإرسال تصل إلى 40 كم على SMF.
تتألف وحدة الإرسال من جهاز إرسال مع ليزر 1470 ~ 1610nm CWDM EML المبرد ومستقبل مع ثنائي ضوئي PIN.يتم فصل جهاز الإرسال والمستقبل ضمن نطاق درجة حرارة واسع ويقدم تبديد حرارة مثالي وتحميط كهرومغناطيسي ممتاز مما يتيح كثافة منفذ عالية لأنظمة 10 GbE.
المواصفات الميكانيكية
معلومات الطلب
| رقم الجزء | وصف المنتج |
| OXSPLXG40D-Cxx | 9.953~11.1Gbps ، 1450~1610nm CWDM ، وضع واحد ، 40km ، 0 ~ + 70oC |

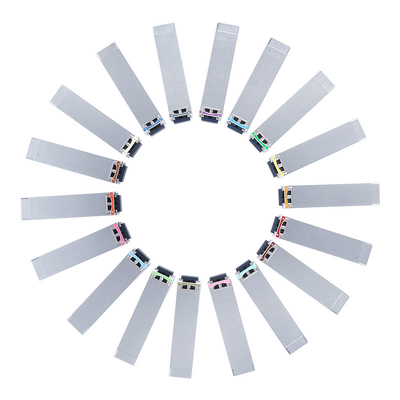

| دليل طول الموجة λC | |||||||||||
| الرمز | λC | الوحدة | الرمز | λC | الوحدة | الرمز | λC | الوحدة | الرمز | λC | الوحدة |
| 47 | 1470 | nm | 51 | 1510 | nm | 55 | 1550 | nm | 59 | 1590 | nm |
| 49 | 1490 | nm | 53 | 1530 | nm | 57 | 1570 | nm | 61 | 1610 | nm |
الأسئلة الشائعة
1كيف تبدو العلامة؟
كل وحدة مصنعة تأتي مع اثنين من الملصقات المتطابقة لأغراض التوثيق.
يتم وضع ملصق واحد مباشرة على الجهاز نفسه ، بينما يتم وضع الملصق الثاني على علبة التعبئة الخارجية.
يمكن إنتاج الملصقات بلغات مختلفة وتخصيصها مع مواصفات مختلفة للمحتوى.
لديك خيار دمج شعار شركتك أو اسم النموذج المفضل في تصميم الملصق.
2هل تدعمين صناعة المعدات الأولية و المعدات الأساسية؟
نعم، توفير خدمات OEM و ODM يمثل واحدة من نقاط قوتنا التنافسية الأساسية.
لدينا خبرة واسعة في حلول التصنيع المخصصة.
للحصول على تفاصيل شاملة عن قدراتنا في هذا المجال، يرجى الرجوع إلى المعلومات المتاحة على الرابط التالي.
https://www.industrialnetworkswitch.com/factory.html
3ما هي شروط Incoterms التي تدعمها؟
كمورد مباشر من المصنع، مصطلحنا التجاري الرئيسي هو EXW، والذي يعكس هيكل عملياتنا.
بالنسبة للطلبات الكبيرة، يمكننا ترتيب شروط FOB أو CIF اعتمادا على المتطلبات الخاصة للمعاملة.
نحن نشجعك على مناقشة شروطك المفضلة مع فريقنا لإيجاد الترتيب الأنسب.
4هل تحضرين بعض المعارض؟
نعم، نحن نحافظ على وجود نشط في المعارض التجارية الدولية الكبرى.
تشمل مشاركتنا المنتظمة فعاليات بارزة مثل IFSEC UK و MIPS RUSSIA و Security ESSEN GERMANY و ISC West USA.
ونحن أيضاً نُعرض أحيانًا في المعارض الإقليمية بما في ذلك Mitec ماليزيا، Secon كوريا، و Intersec السعودية.
نحن نسجل كل معرض بدقة مع صور واسعة لأغراض ترويجية وأرشيفية، والتي يمكننا مشاركتها عند الطلب.
5أيمكنني زيارة مصنعك؟
بالتأكيد، زيارات المصنع مرحب بها.
نحن نستضيف العديد من العملاء المقدرين كل عام الذين يزورون منشآتنا لمراجعة تطويرات المنتجات الجديدة وتعزيز شراكاتنا التجارية.
يرجى إبلاغنا مسبقاً إذا كنت تخطط لزيارة حتى نتمكن من ترتيبات مناسبة.
