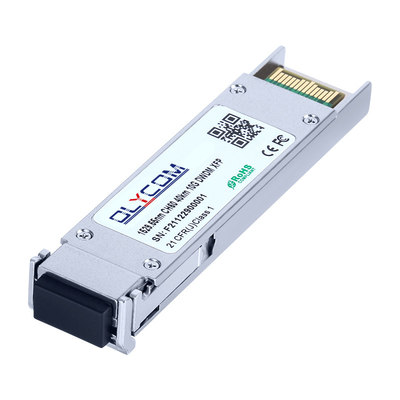

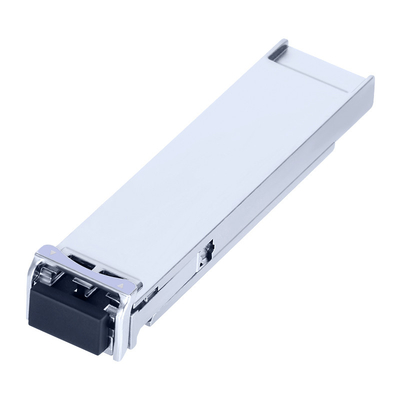

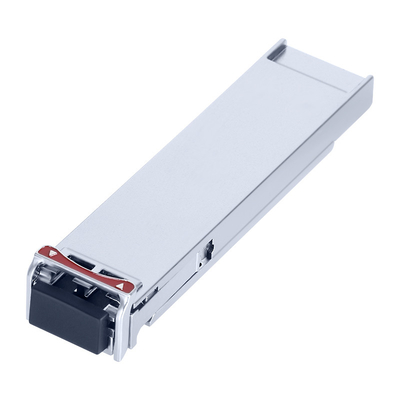

40 كيلومتر وصول 10G DWDM XFP وحدة
الوصف
تتوافق وحدة XFP مع اتفاقية 10G Small Form-Factor Pluggable (XFP) Multi-Source Agreement (MSA) ، ودعم معدل البيانات من 9.953 ~ 11.1Gbps ، ومسافة الإرسال تصل إلى 40 كم على SMF.
تتكون وحدة الإرسال من جهاز إرسال مع 100GHz C Band 1528.77 ~ 1563.05nm DWDM Cooled EML laser ومستقبل مع PIN photodiode.يتم فصل جهاز الإرسال والمستقبل ضمن نطاق درجة حرارة واسع ويقدم تبديد حرارة مثالي وتحميط كهرومغناطيسي ممتاز مما يتيح كثافة منفذ عالية لأنظمة 10 GbE.
الخصائص البصرية والكهربائية
| المعلم | الرمز | دقيقة | نموذجي | ماكس | الوحدة | الملاحظات | ||
| جهاز إرسال | ||||||||
| طول الموجة المركزي | λc | 1528.77 | 1563.05 | nm | ||||
| عرض الطيف ((-20dB) | Δλ | 1 | nm | |||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | ديسيبل | |||||
| مسافة الموجة المركزية | 100 | غيغاهرتز | ||||||
| متوسط الطاقة الخارجة | (بوت) | -1 | +2 | dBm | 1 | |||
| نسبة الانقراض | الطوارئ | 8.2 | ديسيبل | |||||
| إدخال البيانات التفاضل سوينغ | رقم السيارة | 180 | 950 | mV | 2 | |||
| عائق التفاضل المدخل | الرقم ZIN | 90 | 100 | 110 | Ω | |||
| قم بإيقاف تشغيل TX | قم بإيقاف | 2.0 | Vcc | V | ||||
| تمكين | 0 | 0.8 | V | |||||
| المستقبل | ||||||||
| طول الموجة المركزي | λc | 1450 | 1620 | nm | ||||
| حساسية المستقبل | -16 | dBm | 3 | |||||
| الحمل الزائد للمستقبل | 0.5 | dBm | 3 | |||||
| الـ (LOS De-Assert) | الخسارة | -17 | dBm | |||||
| أسعار الدفع | (لوسا) | -26 | dBm | |||||
| التهاب النسيج | 0.5 | 4 | ديسيبل | |||||
| إصدار البيانات التفاضلية | (فوت) | 400 | 600 | 800 | mV | 2 | ||
| لوس انجلوس | عالية | 2.0 | Vcc | V | ||||
| منخفضة | 0.8 | V | ||||||
خصائص المنتج
التطبيقات
الرسم الميكانيكي
معلومات الطلب
| رقم الجزء | وصف المنتج |
| OXSPLXG40D-Dxx | 9.953~11.1Gbps، 1528.77~1563.05nm DWDM، وضع واحد، 40km، 0 ~ +70oC |
| دليل طول الموجة λC | |||||
|
قناة الاتحاد الدولي للاتصالات رمز المنتج |
التردد ((THz) | طول الموجة |
قناة الاتحاد الدولي للاتصالات رمز المنتج |
التردد ((THz) | طول الموجة |
| 17 | 191.7 | 1563.86 | 40 | 194.0 | 1545.32 |
| 18 | 191.8 | 1563.04 | 41 | 194.1 | 1544.52 |
| 19 | 191.9 | 1562.23 | 42 | 194.2 | 1543.73 |
| 20 | 192.0 | 1561.41 | 43 | 194.3 | 1542.93 |
| 21 | 192.1 | 1560.60 | 44 | 194.4 | 1542.14 |
| 22 | 192.2 | 1559.79 | 45 | 194.5 | 1541.34 |
| 23 | 192.3 | 1558.98 | 46 | 194.6 | 1540.55 |
| 24 | 192.4 | 1558.17 | 47 | 194.7 | 1539.76 |
| 25 | 192.5 | 1557.36 | 48 | 194.8 | 1538.97 |
| 26 | 192.6 | 1556.55 | 49 | 194.9 | 1538.19 |
| 27 | 192.7 | 1555.74 | 50 | 195.0 | 1537.40 |
| 28 | 192.8 | 1554.94 | 51 | 195.1 | 1536.61 |
| 29 | 192.9 | 1554.13 | 52 | 195.2 | 1535.82 |
| 30 | 193.0 | 1553.32 | 53 | 195.3 | 1535.04 |
| 31 | 193.1 | 1552.52 | 54 | 195.4 | 1534.25 |
| 32 | 193.2 | 1551.72 | 55 | 195.5 | 1533.46 |
| 33 | 193.3 | 1550.92 | 56 | 195.6 | 1532.68 |
| 34 | 193.4 | 1550.11 | 57 | 195.7 | 1531.89 |
| 35 | 193.5 | 1549.32 | 58 | 195.8 | 1531.12 |
| 36 | 193.6 | 1548.51 | 59 | 195.9 | 1530.33 |
| 37 | 193.7 | 1547.71 | 60 | 196.0 | 1529.55 |
| 38 | 193.8 | 1546.92 | 61 | 196.1 | 1528.77 |
| 39 | 193.9 | 1546.12 | - | - | - |
