بطاقة مضخم ضوئي EDFA قابلة للتبديل السريع
ميزات المنتج
المواصفات
| الوظيفة | الوصف | |
| نطاق الطول الموجي العامل | النوع القياسي: 1529 نانومتر ~ 1561 نانومتر النوع الممتد: 1528 نانومتر ~ 1568 نانومتر | |
| نوع EDFA | تضخيم الطاقة OBA | تضخيم الطاقة OPA |
| الحد الأدنى لطاقة الإدخال الضوئية | -22 ديسيبل ميلي واط | -32 ديسيبل ميلي واط |
| الحد الأقصى لطاقة الإخراج الضوئية | +20 ديسيبل ميلي واط | +16 ديسيبل ميلي واط |
| الحد الأقصى للكسب | 17 ديسيبل | 20 ديسيبل |
| رقم الضوضاء | ＜5.5 ديسيبل | |
| تسطيح الكسب | ＜1.5 ديسيبل | |
| تقنية خاصة | يدعم قفل الكسب، الكسب قابل للتعديل، تقنية التحكم العابر، إيقاف التشغيل التلقائي لطاقة الإخراج الضوئية | |
| وظيفة إدارة الشبكة |
يدعم المراقبة في الوقت الفعلي لحالة عمل EDFA، بما في ذلك: الطاقة الضوئية، الضخ، درجة الحرارة، إلخ. يدعم وظيفة ضبط عتبة إيقاف تشغيل المضخة ووقت الاستعادة التلقائي |
|

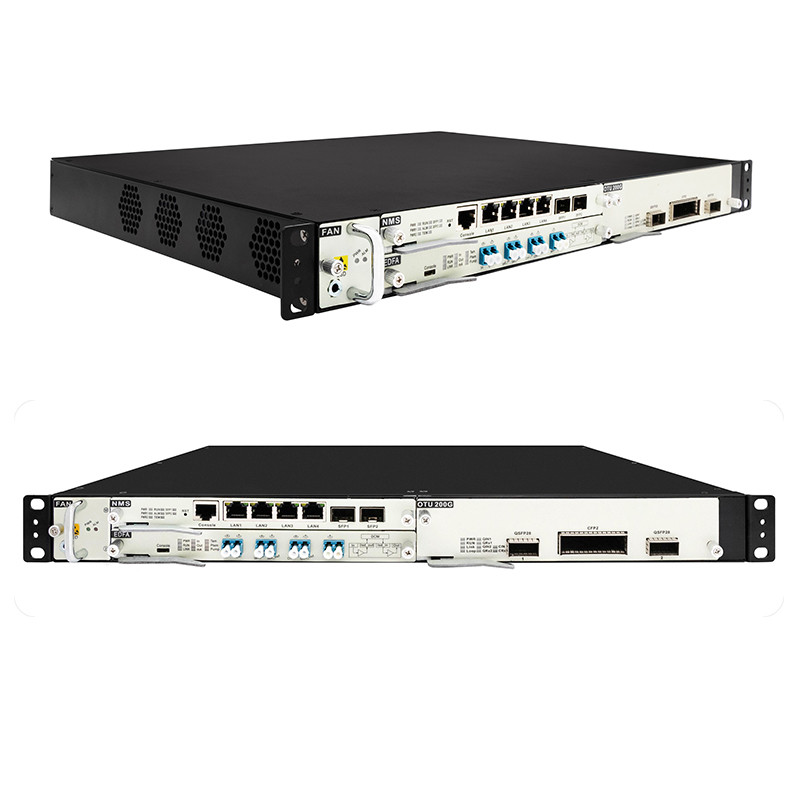

| عدد الفتحات المشغولة | يدعم هيكل OSP3800 الكامل، يشغل فتحة واحدة، (0.5U) | |
| الواجهة الضوئية | LC/UPC | |
| الحد الأقصى لاستهلاك الطاقة | 15 واط | |
| MTBF | ＞100,000 ساعة | |

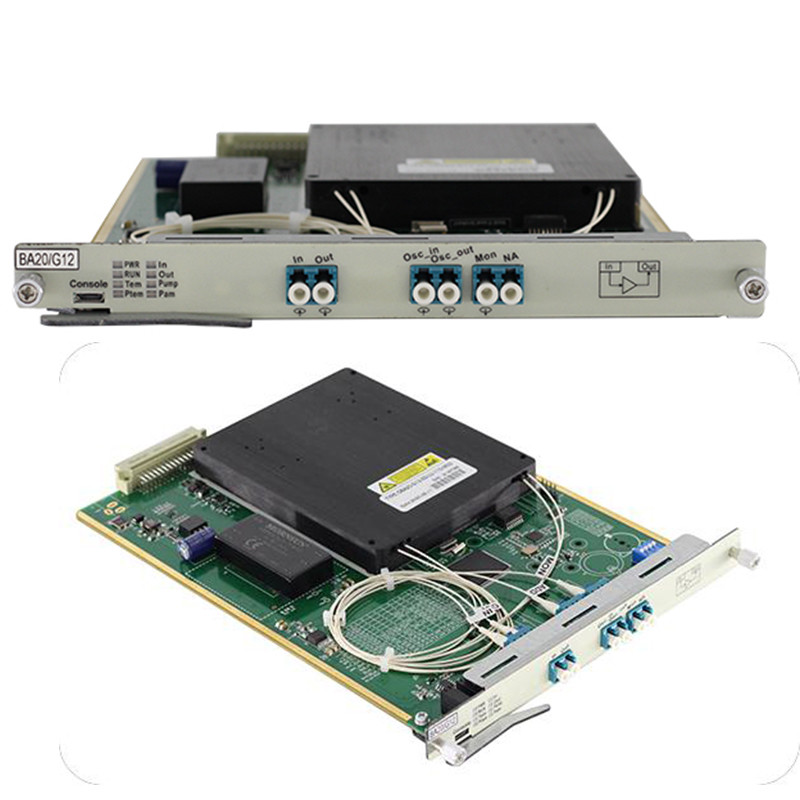

الهيكل

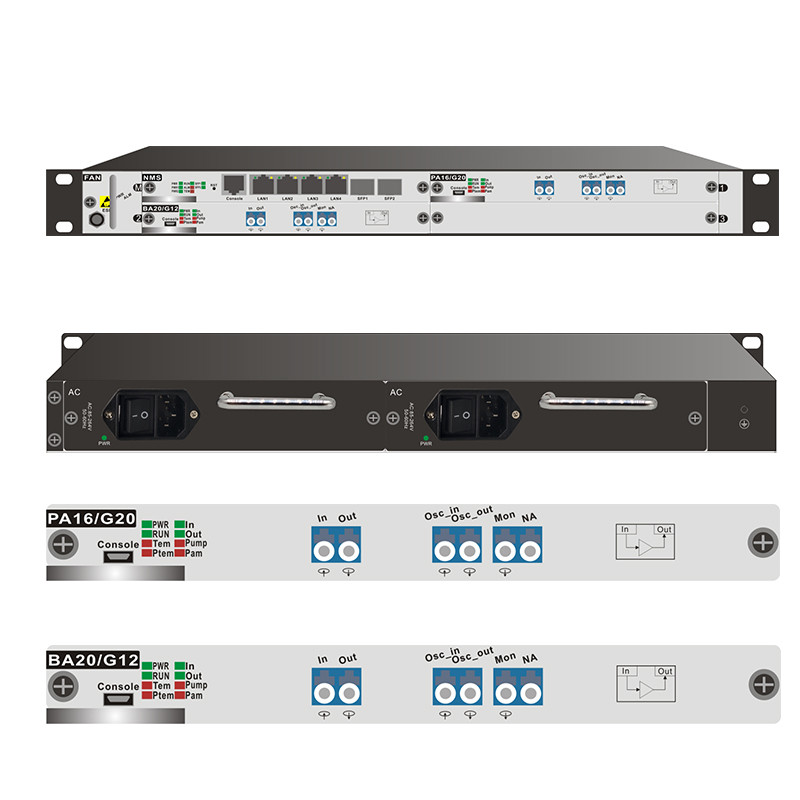

تعريف الواجهة
| الواجهة | البند | الوظيفة/الوصف |
| في | واجهة إدخال EDFA | منفذ إدخال طاقة الإشارة الضوئية الصغيرة |
| خارج | واجهة إخراج EDFA | منفذ إخراج طاقة تضخيم EDFA. |
| OSC_IN | منفذ إدخال قناة المراقبة | الارتباط ببطاقة إدارة الشبكة SFP TX لنقل معلومات إدارة الشبكة. |
| OSC_Out | منفذ إخراج قناة المراقبة | الارتباط ببطاقة إدارة الشبكة SFP RX لنقل معلومات إدارة الشبكة. |
| MON | منفذ المراقبة | واجهة مراقبة أداء EDFA، ربط OPM أو مطياف. |
وصف المؤشر
| الواجهة | البند | الوصف |
| PWR | مؤشر طاقة EDFA | مضاء، إمداد طاقة EDFA طبيعي؛ مطفأ، فشل إمداد الطاقة. |
| RUN | مؤشر تشغيل EDFA | مضاء، EDFA يعمل بشكل طبيعي؛ مطفأ، العملية معيبة. |
| في | مؤشر إنذار إدخال EDFA | مضاء، الإدخال غير طبيعي؛ مطفأ، الإدخال طبيعي. |
| خارج | مؤشر إنذار إخراج EDFA | مضاء، الإخراج غير طبيعي؛ مطفأ، الإخراج طبيعي. |
| Tem | مؤشر إنذار درجة حرارة وحدة EDFA | مضاء، درجة حرارة وحدة EDFA غير طبيعية؛ مطفأ، درجة حرارة الوحدة طبيعية. |
| Ptem | مؤشر إنذار درجة حرارة المضخة | مضاء، درجة حرارة المضخة غير طبيعية؛ مطفأ، درجة حرارة المضخة طبيعية. |
| Pump | مؤشر تحذير المضخة | مضاء، المضخة متوقفة؛ مطفأ، المضخة تعمل. |
| Pam | مؤشر إنذار تيار المضخة | مضاء، تيار المضخة غير طبيعي؛ مطفأ: تيار المضخة طبيعي. |
مقدمة
الوظيفة الرئيسية لبطاقة مضخم ضوئي EDFA (مضخم الألياف المشوبة بالإربيوم) هي إجراء تعويض للطاقة على ضوء الإشارة في وصلة الإرسال، ويمكنها تضخيم ما يصل إلى 48 قناة (تباعد القنوات 100 جيجاهرتز) أو 96 قناة (تباعد القنوات 50 جيجاهرتز) في نطاق C في نفس الوقت.
يتميز الإشارة الضوئية بكسب مسطح، وكسب قابل للتعديل، ومؤشر ضوضاء صغير.
إنها جزء لا غنى عنه وهام في نظام DWDM، وأنظمة السرعة العالية المستقبلية، ونقل المسافات الطويلة للشبكة الضوئية بالكامل.
معلومات مراقبة بطاقة EDFA
الإعداد
1. ضبط عتبة إنذار طاقة الإدخال والإخراج
يمكن ضبط عتبة إنذار طاقة الإدخال والإخراج للمضخم عبر إدارة الشبكة. عندما تكون طاقة الإدخال أقل من العتبة، سيصدر EDFA إنذارًا. في هذا الوقت، يتم إيقاف تشغيل مضخة EDFA، ولا يعمل EDFA. عندما يكون خرج EDFA أقل من العتبة، سيتم عرض إنذار
2. ضبط وضع العمل
يمكن ضبط وضع عمل المضخم عبر إدارة الشبكة: وضع الكسب الثابت AGC، وضع الإخراج الثابت APC، وضع التيار الثابت ACC، يمكن ضبط الكسب في وضع AGC، نطاق الضبط هو ±1 ديسيبل هو الأفضل، يمكن ضبط طاقة الإخراج في وضع APC، نطاق الضبط هو ±1 ديسيبل ميلي واط هو الأمثل
3. ضبط وضع حماية العين
عند تركيب وتصحيح الأخطاء أو استكشاف الأخطاء وإصلاحها، يمكنك تشغيل وضع حماية العين للمضخم عبر نظام إدارة الشبكة لتقليل طاقة الإخراج لـ EDFA لتجنب إصابة موظفي الصيانة
