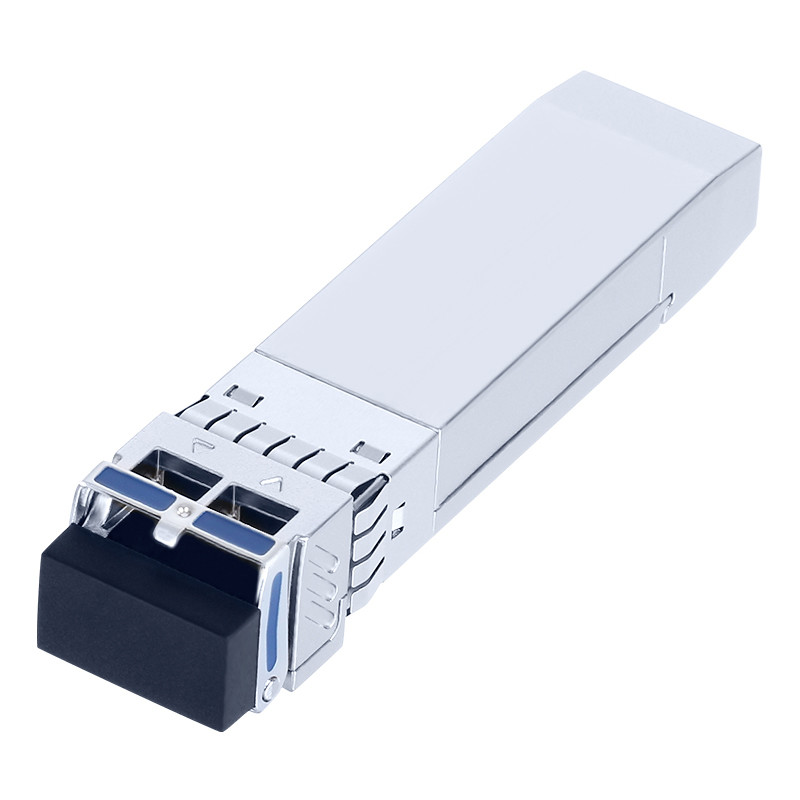

وحدة إرسال واستقبال ألياف بصرية CWDM 25G DDM بطول موجي 1471~1571 نانومتر
ميزات المنتج
الخصائص البصرية والكهربائية
| المعلمة | الرمز | الحد الأدنى | النموذجي | الحد الأقصى | الوحدة | ملاحظات | ||
| مرسل | ||||||||
| الطول الموجي المركزي | λc | λc-6.5 | λc | λc+6.5 | نانومتر | |||
| عرض الطيف (-20 ديسيبل) | Δλ | 1 | نانومتر | |||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | - | ديسيبل | ||||
| متوسط طاقة الخرج | Pout | -1 | +6 | ديسيبل ميلي واط | 1 | |||
| نسبة الانقراض | ER | 6 | ديسيبل | |||||
| تأرجح فرق جهد دخل البيانات | VIN | 180 | 850 | مللي فولت | 2 | |||
| مقاومة دخل الفرق | ZIN | 90 | 100 | 110 | أوم | |||
| تعطيل المرسل | تعطيل | 2.0 | Vcc | فولت | ||||
| تمكين | 0 | 0.8 | فولت | |||||
| خطأ المرسل | خطأ | 2.0 | Vcc | فولت | ||||
| طبيعي | 0 | 0.8 | فولت | |||||
| مستقبل | ||||||||
| الطول الموجي المركزي | λc | 1450 | 1620 | نانومتر | ||||
| حساسية المستقبل | -14 | ديسيبل ميلي واط | 3 | |||||
| حمل زائد للمستقبل | 2 | ديسيبل ميلي واط | 3 | |||||
| إلغاء تأكيد فقدان الإشارة | LOSD | -15 | ديسيبل ميلي واط | |||||
| تأكيد فقدان الإشارة | LOSA | -35 | ديسيبل ميلي واط | |||||
| تذبذب فقدان الإشارة | 0.5 | ديسيبل | ||||||
| تأرجح فرق جهد خرج البيانات | Vout | 300 | 900 | مللي فولت | 4 | |||
| LOS | مرتفع | 2.0 | Vcc | فولت | ||||
| منخفض | 0.8 | فولت | ||||||
وصف الدبابيس
| دبوس | اسم الإشارة | الوصف | تسلسل التوصيل. | ملاحظات |
| 1 | VEET | أرضي المرسل | 1 | |
| 2 | TX FAULT | مؤشر خطأ المرسل | 3 | ملاحظة 1 |
| 3 | TXDISABLE | تعطيل المرسل | 3 | ملاحظة 2 |
| 4 | SDA | إشارة بيانات تسلسلية SDA | 3 | |
| 5 | SCL | إشارة ساعة تسلسلية SCL | 3 | |
| 6 | MOD_ABS | وحدة غائبة. مؤرضة داخل الوحدة | 3 | |
| 7 | RS0 | غير متصل | 3 | |
| 8 | LOS | فقدان الإشارة | 3 | ملاحظة 3 |
| 9 | RS1 | غير متصل | 3 | |
| 10 | VEER | أرضي المستقبل | 1 | |
| 11 | VEER | أرضي المستقبل | 1 | |
| 12 | RD- | بيانات مستلمة معكوسة خارجة | 3 | ملاحظة 4 |
| 13 | RD+ | بيانات مستلمة خارجة | 3 | ملاحظة 4 |
| 14 | VEER | أرضي المستقبل | 1 | |
| 15 | VCCR | مصدر طاقة المستقبل | 2 | |
| 16 | VCCT | مصدر طاقة المرسل | 2 | |
| 17 | VEET | أرضي المرسل | 1 | |
| 18 | TD+ | بيانات مرسلة داخلة | 3 | ملاحظة 5 |
| 19 | TD- | بيانات مرسلة معكوسة داخلة | 3 | ملاحظة 5 |
| 20 | VEET | أرضي المرسل | 1 |
التطبيق
الوصف
وحدات الإرسال والاستقبال SFP28 هي وحدات عالية الأداء وفعالة من حيث التكلفة تدعم معدل بيانات يبلغ 25.78 جيجابت في الثانية ومسافة إرسال تبلغ 10 كم مع SMF.
تتكون الوحدة من ثلاثة أقسام: مرسل ليزر EML مبرد، وصمام ثنائي ضوئي PIN مدمج مع مضخم أولي مقاوم للتيار (TIA) ووحدة تحكم MCU. تلبي جميع الوحدات متطلبات سلامة الليزر من الفئة الأولى.
الوحدات متوافقة مع اتفاقية المصادر المتعددة SFP ووظائف التشخيص الرقمي SFF-8472.
الأبعاد
معلومات الطلب
| رقم القطعة | وصف المنتج |
| OSPLTG10D-Cxx | 1471~1571 نانومتر CWDM، 25.78 جيجابت في الثانية، 10 كم، DDM، 0 درجة مئوية ~ +70 درجة مئوية |
| دليل الطول الموجي λC | ||||||||
| رمز | λC | الوحدة | رمز | λC | الوحدة | رمز | λC | الوحدة |
| 47 | 1471 | نانومتر | 51 | 1511 | نانومتر | 55 | 1551 | نانومتر |
| 49 | 1491 | نانومتر | 53 | 1531 | نانومتر | 57 | 1571 | نانومتر |
