8 منافذ 2.5G مفتاح Poe صناعي 90 وات
محول شبكة POE++ مُدار لكاميرات PTZ
مقدمة لمفتاح Poe الصناعي 2.5G
مواصفات محول ألياف PoE الصناعي المُدار
|
اسم المنتج |
10/100/1000 ميجابت في الثانية مُدارةصناعيمحول ألياف POE (2F+10TP) |
|
رقم الموديل |
إم-FP21008GW |
|
ميناء |
2x 100/1000/2500Base-FX SFP الألياف SM: 1310 نانومتر/1550 نانومتر، 20 كم؛ 1490 نانومتر/1550 نانومتر، 40 ~ 120 كم؛ مم: 1310 نانومتر، 2 كم؛ 8x10/100/1000M UTP RJ45 (يدعم الاستشعار التلقائي MDI/MDIX) |
|
معيار |
إيي 802.3:إيثرنت 10Base-T بسرعة 10 ميجابت/ثانية إيي 802.3 يو:100Base-TX، 100Base-FX، إيثرنت سريع إيي 802.3z:شبكة إيثرنت بسرعة 1000Base-T جيجابت/ثانيةالألياف الضوئية إيي 802.1 د:STP (بروتوكول الشجرة الممتدة) إيي 802.1 ثانية:100Base-TX، 100Base-FX، إيثرنت سريع إيي 802.1 واط:RSTP (بروتوكول الشجرة الممتدة السريع) ITU-T G.8032:ERPS (تبديل حماية حلقة الإيثرنت) إيي 802.1Q:الشبكات المحلية الافتراضية (VLAN) إيي 802.1X:شبكة قائمة على المنفذ وشبكة MAC,التحكم في الوصول, المصادقة IEEE802.3ac: الحد الأقصى لحجم الإطار يمتد إلى 9600 بايت. إيي 802.3أد: تجميع الارتباطات للارتباطات المتوازية مع LACP (بروتوكول التحكم في تجميع الارتباط) IEEE 802.3x: التحكم في التدفق للازدواج الكامل IEEE 802.1ad: شبكات محلية ظاهرية مكدسة إيي 802.1 ص: بروتوكول LAN Layer 2 QoS/CoS لتحديد أولويات حركة المرور IEEE 802.1ab: بروتوكول اكتشاف طبقة الارتباط (LLDP) إيي 802.1از:EEE (إيثرنت موفر للطاقة) IEEE802.3af: 15.4 واط IEEE802.3aر: 30 واط IEEE802.3بت: 90 واط |
|
معرف فلاند |
4094 IEEE802.1Q VLAN VID |
|
تبديل العمارة |
عرض النطاق الترددي للنظام:58جيجابت في الثانية (غير ازدحام المرور) حجم الرام: 128 ميجا حجم الفلاش: 16 ميجا حجم المخزن المؤقت للحزمة: 4 ميجابايت |
|
معالجة البيانات |
تخزين وإلى الأمام |
|
التحكم في التدفق |
IEEE 802.3x لوضع الازدواج الكامل الضغط الخلفي لوضع نصف الازدواج |
|
شبكة موصل |
8x 10/100/1000Base-TX RJ-45 وظيفة MDI/MDI-X التلقائية، |
|
وحدة التحكم |
RS-232 (RJ-45) |
|
كابل الشبكة |
UTP/STP فوق القطة. كابل 5e |
|
|
CSMA/مؤتمر نزع السلاح |
|
عكس القطبية الزائد الحالي حماية |
المدعومة المدعومة |
|
وحدة المعالجة المركزية مشاهدة الكلب |
المدعومة |
|

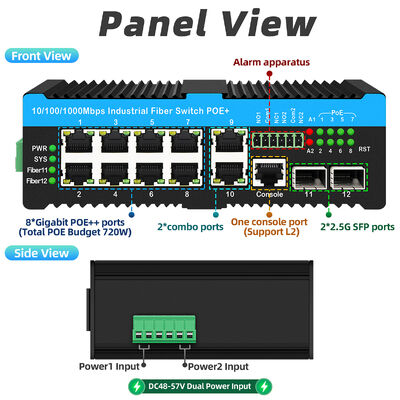

مزود الطاقة |
مدخلات DC48V الزائدة (48 ~ 57VDC) أو 100-240VAC الطاقة (كتلة طرفية قابلة للإزالة) |
|
قوة استهلاك |
3.5 واط (بدون تحميل)
|
|
قاد |
لكل وحدة: الطاقة 1 (أحمر)، SYS (أحمر)، إنذار (أحمر) بو (أخضر) منفذ RJ-45: سرعة الارتباط/النشطة (الأخضر) (الأصفر) منفذ ألياف SFP: رابط/نشط (أخضر) |
|
إطار جامبو |
9.6 كيلو بايت |
|
IEEE802.3ac |
الحد الأقصى لحجم الإطار ممتد إلى 1522 بايت (يُسمح بـ Q-tag في الحزمة) |
|
جدول عناوين MAC |
8 ك |
|

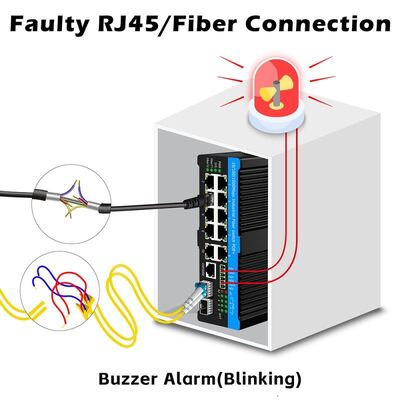

رسالة تحذير |
سجل نظام النظام، تتابع التنبيه |
|

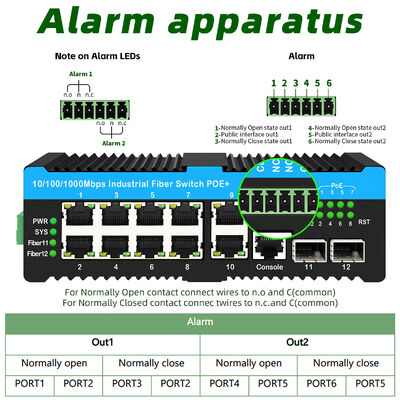

تتابع التنبيه اتصال |
مخرجات التتابع ذات القدرة الاستيعابية الحالية 1 أ @30VDC |
|
درجة حرارة التشغيل |
-40 ~75 درجة مئوية |
|
رطوبة التشغيل |
من 0% إلى 95% (بدون تكثيف) |
|
درجة حرارة التخزين |
-40 ~ 85 درجة مئوية |
|

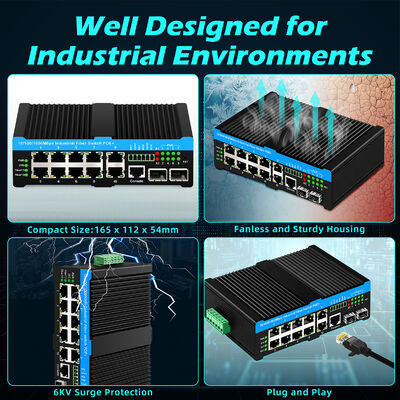

أبعاد |
165 × 112 × 45.5 ملم |
|
وزن |
0.85كجم |
|
تركيب التثبيت |

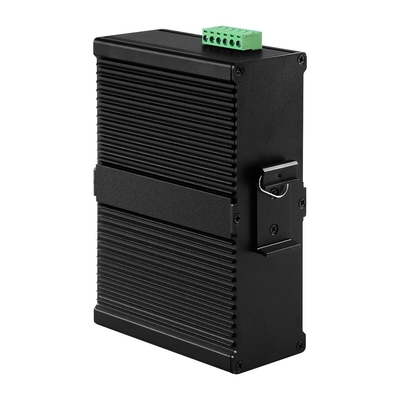

تركيب السكك الحديدية الدين |
|
لجنة الاتصالات الفيدراليةالانبعاث |
م لجنة الاتصالات الفيدرالية الجزء 15 الجزء الفرعي ب الفئة ب 2010 EN50121 إن 5502:2006+A1:2007 EN61000-3 EN55035 EN55032 EN50155 2:2006+A1:2009+A2:2009 |
|
أمان |
EN62368 |
|
6 كيلو فولتسيحثصدوران |
دعم لمنفذ UTP والألياف |
|
صدمة |
إيك 60068-2-27 |
|
السقوط الحر |
إيك 60068-2-32 |
|
اهتزاز |
إيك 60068-2-6 |
|
مواصفات البرمجيات |
|
|
طوبولوجيا |
|
|
شبكة محلية ظاهرية |
IEEE 802.1q VLAN، حتى 4094 802.1Q VLAN VID IEEE 802.1q VLAN، حتى 4094 مجموعة إيي 802.1أد شبكة محلية ظاهرية (VLAN) قائمة على MAC، تصل إلى 256 إدخالاً شبكة محلية ظاهرية (VLAN) قائمة على شبكة IP الفرعية، تصل إلى 128 إدخالاً شبكة محلية ظاهرية (VLAN) قائمة على البروتوكول (Ethernt، SNAP، LLC)، حتى 128 إدخالاً ترجمة VLAN، ما يصل إلى 256 إدخالاً GVRP (بروتوكول تسجيل GARP VLAN) MVR (تسجيل VLAN متعدد البث) |
|
(جذع الميناء) |
ثابت (تجزئة مع منفذ SA، DA، IP، TCP/UDP)، ما يصل إلى 5 مجموعات قنوات اتصال ديناميكي (IEEE 802.3ad LACP)، ما يصل إلى 5 مجموعات قنوات اتصال |
|
الشجرة الممتدة |
IEEE802.1d ستب IEEE802.1w RSTP IEEE802.1s MSTP |
|
بو/بو +
|
IEEE802.3at 30 واط IEEE802.3af 15.4 واط IEEE802.3bt 90 واط |
|
حماية الحلقة |
المدعومة |
|
ITU-T G.8032 / Y.1344 ERPS (حلقة إيثرنت حماية) |
وقت الاسترداد <50 مللي ثانية شبكة طوبولوجية ذات حلقة واحدة، وحلقة فرعية، ومتعددة الحلقات |
|
ميزات جودة الخدمة |
|
|
فئة الخدمة |
IEEE802.1p 8 قوائم انتظار ذات أولويات نشطة لكل منفذ |
|
جودة الخدمة لتصنيف حركة المرور |
IEEE802.1p CoS CoS على أساس أسبقية IP CoS المستندة إلى IP DSCP |
|
جودة الخدمة لتصنيف حركة المرور |
QCL (قائمة التحكم في جودة الخدمة): نوع الإطار، المصدر/ الوجهة MAC، معرف VLAN، PCP، DEI QCE (إدخال التحكم في جودة الخدمة): البروتوكول، مصدر IP، IP الجزء، رقم منفذ DSCP، TCP/UDP |
|
ديفسيرف (RF 2474) ملاحظة |
|
|
السيطرة على العواصف |
للبث الأحادي والبث والبث المتعدد |
|
ميزات البث المتعدد IP |
|
|
IGMP / MLD التطفل |
IGMP التطفل v1، v2، v3 / MLD التطفل v1، v2 ملف تعريف تصفية المنفذ خنق، إجازة سريعة الحد الأقصى لمجموعة البث المتعدد: ما يصل إلى 1022 إدخالاً الاستعلام / منفذ جهاز التوجيه الثابت |
|
ميزات الأمان |
|
|
إيي 802.1X
|
على أساس المنفذ على أساس ماك |
|
الرباط الصليبي الأمامي |
عدد القواعد : ما يصل إلى 256 إدخالات ل L2 / L3 / L4 L2: عنوان Mac SA/DA/VLAN L3: عنوان IP SA/DA، الشبكة الفرعية L4: TCP/UDP |
|
مصادقة RADIUS والمحاسبة |
|
|
TACACS + المصادقة والمحاسبة، TACACS + 3.0 |
|
|
HTTPS، HTTP |
المدعومة |
|
SSL / SSH v2 |
المدعومة |
|
اسم المستخدم كلمة المرور المصادقة |
المصادقة المحلية المصادقة عن بعد (عبر RADIUS / TACACS+) |
|
تصفية الوصول إلى واجهة الإدارة |
الويب، Telnet / SSH، وحدة التحكم CLI RS-232
|
|
ميزات الإدارة |
|
|
سطر الأوامر |
Cisco® مثل CLI |
|
الإدارة القائمة على الويب |
|
|
تلنت |
الخادم |
|
سنمب |
V1، V2c، V3 |
|
البرمجيات والتكوين يرقي |
تفتب، هتب البرامج الثابتة الزائدة عن الحاجة في حالة فشل الترقية |
|
مودبوس/تكب |
دعم الإدارة والمراقبة
|
|
ريمون |
ريمون الأول، ريمون الثاني |
|
MIB |
RFC1213 MIB II، MIB الخاص |
|
بنب |
المدعومة |
|
دكب
|
الخادم، العميل، التتابع، التطفل خيار التطفل 82 خيار التتابع 82 |
|
حارس مصدر IP |
المدعومة |
|
انعكاس المنفذ |
المدعومة |
|
سجل نظام الحدث |
خادم سجل النظام (RFC3164) (يدعم خادم واحد) |
|
رسالة تحذير |
سجل نظام النظام، البريد الإلكتروني، مرحل التنبيه |
|
IEEE1588 |
يدعم |
|
نتب |
عميل |
|
DNS |
العميل، الوكيل |
|
إل دي بي (IEEE 802.1ab) |
بروتوكول اكتشاف طبقة الارتباط LLDP-MED |
|
ميزات IPv6 |
|
|
إدارة IPv6 |
خادم Telnet/ICMP v6 |
|
SNMP عبر IPv6 |
المدعومة |
|
SSH عبر IPv6 |
المدعومة |
|
IPv6 نتب |
عميل |
|
IPv6 جودة الخدمة |
المدعومة |
|
HTTP عبر IPv6 |
المدعومة |
|
IPv6 تلنت |
المدعومة |
|
IPv6 TFTP |
المدعومة |
|
IPv6 ACL
|
عدد القواعد: ما يصل إلى 256 إدخالاًل L2 / L3 / L4 L2: عنوان Mac SA/DA/VLAN L3: عنوان IP SA/DA، الشبكة الفرعية L4: TCP/UDP |
|
ميزات أخرى |
|
|
إيثرنت الخضراء
|
يدعم IEEE802.3az EEE (إيثرنت موفر للطاقة) إدارة لتحسين استهلاك الطاقة تحديد طول الكابل وخفض الطاقة للمنافذ ذات الكابلات القصيرة قم بخفض طاقة المنفذ في حالة عدم وجود رابط إدارة الطاقة LED: ضبط شدة مصابيح LED
|
|
تشخيص الكابلات |
قياس مسافة كابل UTP العادية أو المكسورة |
طلب
قائمة التعبئة:
التعليمات:
1. ما هو مدخلات الطاقة؟
ج: بالنسبة للمفاتيح المُدارة غير التي تعمل بتقنية PoE، فإنها تتلقى DC12V~57V، وبالنسبة للمفاتيح المُدارة بواسطة PoE، فإنها تتلقى DC48V~57V.
جميع النماذج تدعم المدخلات الزائدة عن الحاجة.
2. كيف يمكنني تركيب الجهاز؟
ج: يدعم كل طراز في هذه السلسلة التثبيت على الحائط/DIN35.
يتطلب التثبيت الملحقات الضرورية مثل البراغي وأدوات التثبيت وما إلى ذلك، بعضها متضمن في صندوق التعبئة، والبعض الآخر غير متضمن.
3. هل من الممكن طباعة الشعار الخاص بي؟
ج: نعم، عادة ما يكون موجودًا في اللوحة العلوية للجهاز.
4. هل يمكنك توفير ملصق PVC مخصص مع النموذج الخاص بي عليه؟
ج: نعم، يوجد وصف واسم النموذج والشعار على قناع PVC الأمامي، وكل ذلك متاح للتخصيص.

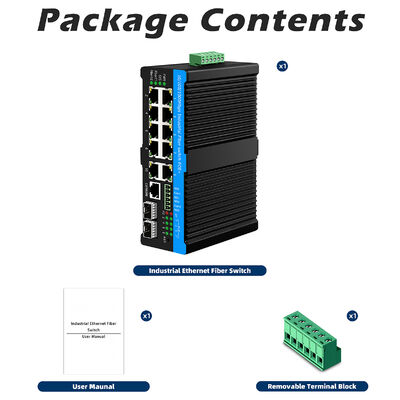

5. ما هي قائمة التعبئة؟
ج: يوجد في الصندوق جهاز ورغوة واقية ودليل مستخدم وبطاقة ضمان وكابل وحدة تحكم.
لكن وحدات SFP وإمدادات الطاقة غير متضمنة، يرجى شراؤها منا بشكل منفصل.
