وحدة تجاوز الألياف البصرية ذات 4 قنوات
مقدمة إلى OLP OBP Optical Bypass Switch
تدعم وحدة التحويل البصري لـ Olycom اتصالات الألياف 100G / 40G / 10G / 1G و 100M وتقدم خيارات SC / LC في الوضع الواحد والوضع المتعدد.
ويمكن أيضا تخصيصها لتلبية احتياجات المسار البصري لأنظمة الاختبار المعقدة وتحسين كفاءة اختبار المنتج.
إنه منتج أساسي لا غنى عنه لمراقبة وحماية نظام الاتصالات البصرية ، والتي يمكن توصيلها بأنظمة الاتصالات البصرية عالية الكثافة.
مواصفات حماية إطفاء الطاقة
| اسم المنتج | مفتاح التحكم بالألياف البصرية |

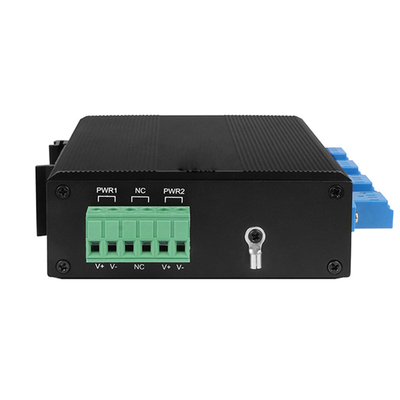

| واجهة الطاقة | بلوك محطة صناعية قياسية |
| حماية القطبية | دعم |
| واجهة الألياف البصرية | LC |
| نطاق طول الموجة | 850±40/1300±40nm؛ 1260~1650nm |
| طول موجة الاختبار | 850/1300nm؛ 1310/1550nm |
| إدراج الخسارة | النوع:0.6 ديسيبل ماكس:1.0 ديسيبل ؛ النوع:0.6 ديسيبل ماكس1.0 ديسيبل |
| خسارة العائد | MM≥30 ديسيبل SM≥50 ديسيبل |
| قناة عبر الصوت | MM≥35 dB SM≥55 dB |
| خسارة الاستقطاب | ≤0.05 ديسيبل |
| فقدان طول الموجة | ≤0.05 ديسيبل |
| فقدان درجة الحرارة | ≤0.05 ديسيبل |
| التكرار | ≤0.05 ديسيبل |
| الجهد التشغيلي | DC12V-52V |
| عمر الخدمة | ≥100000000 مرة |
| وقت التحول | ≤10 ms |
| الطاقة البصرية للنقل | ≤ 500 ميجاواط |
| البيئة |
درجة حرارة العمل: -20 درجة مئوية 70 درجة مئوية درجة حرارة التخزين: -40° ≈ 85°C |
| البعد | 114ملم x93ملم x35ملم |

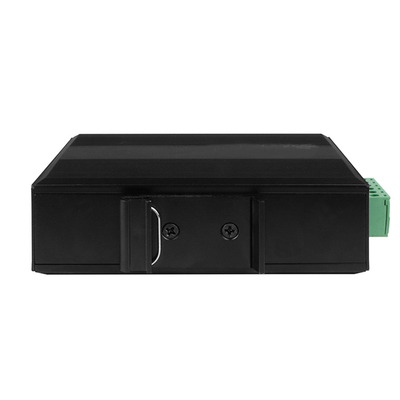

| طريقة التثبيت | تركيب القضبان |
| درجة الحماية | IP40 |
تطبيق مفتاح الألياف المحيطة
حالة LED
PWR: هذا هو مؤشر الطاقة للجهاز
SW1: مؤشر حالة تشغيل التحايل 1
SW2: مؤشر حالة التشغيل بالتحايل 2
البعد
التثبيت
