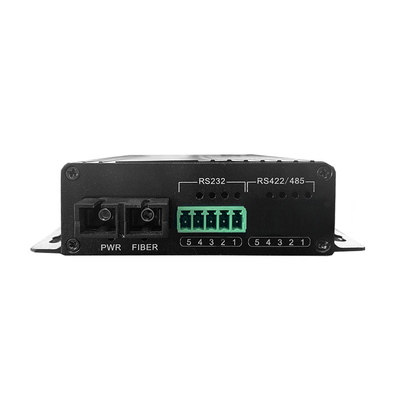

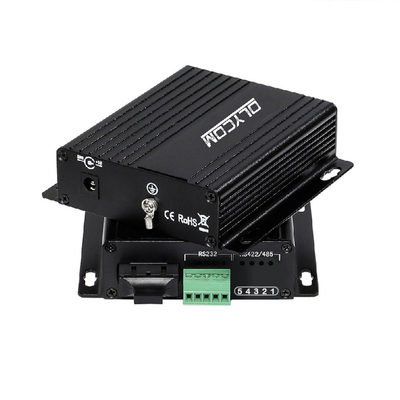

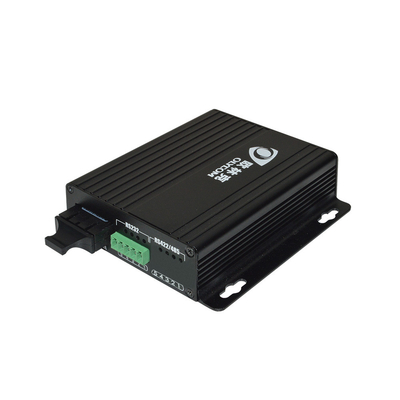

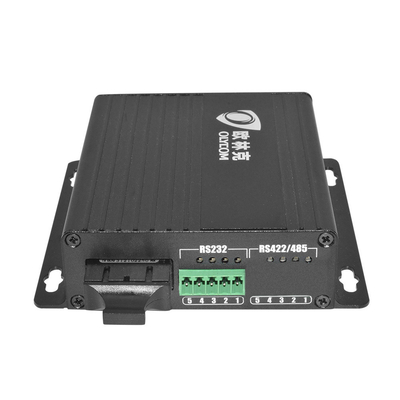

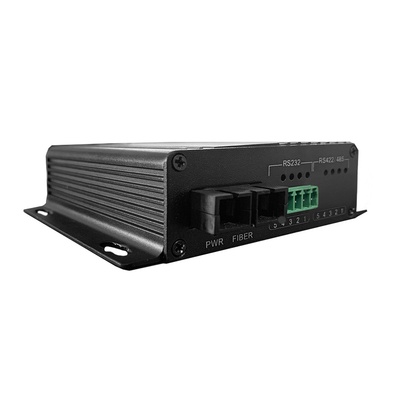

البيانات المتسلسلة الصناعية DIN-Rail RS485 RS422 RS485
إلى محول الألياف مودم الألياف الضوئية
خصائص المنتج من محولات الألياف الصناعية
المواصفاتمن مودم الألياف الضوئية
| المعيار | إدارة التأثير البيئي / إدارة التأثير البيئي RS232 ، RS-422 ، RS-485 |
| رابط الألياف | معيار SC، ST/FC اختياري |
| مسافة الألياف | 50/125um MMF: 2km، 62.5/125um MMF: 5km، 9/125 SMF:20/40/60/80km |
| رابط متسلسل | RS-232 ، RS-422 ، RS-485: محطة فينيكس |
| المسافة المتسلسلة | منفذ RS-232 15m، RS-422، RS-485: 1500 متر |
| المعدل | 0-120Kbps |
| معدل البود | 300 باود إلى 115,200 باود |
| الرسائل الرقمية | D+, D-, GND |
| RS-422 | R+, R-, T+, T-, GND |
| RS-232 | داخل، خارج، GND |
| معدل الطاقة | 2W، 9-52V |
| حماية ثابتة | الحماية من الإفرازات الكهربائية الثابتة (ESD) 15KV |
| الحماية من الإرتفاع | 1500W/ثانية حماية من زيادة الطاقة |
| درجة حرارة العملية | -40°C إلى +70°C |
| درجة حرارة التخزين | -40°C إلى +85°C |
| رطوبة التخزين | 5٪ إلى 90٪ غير متراجع |
| الأبعاد | 114*93*35ملم |
| الوزن | 0.35كيلوغرام/قطعة من الوزن الصافي |
التطبيق
الأسئلة الشائعة:
1هل هناك أي برنامج خاص لاستخدام هذا الجهاز أو مجرد وصلة وتشغيل؟
(أوليكوم) فقط قم بتوصيل و تشغيل، بمجرد حدوث مشكلة في كابل الألياف/الإشارة المتسلسلة، تتوقف عن العمل.
2هل يجب علينا تعيين معدل البود (RS485) ؟ أجهزة MFM لدينا تستخدم معدل 9600 أو 19200 بوود. هل سيعمل على تلك معدلات البود (أياً منهما) ؟ أم يتم تحديد معدل البود تلقائيًا؟
(أوليكوم) استشعار تلقائي / 300 باود إلى 115,200 باود لذا ليس عليك تعيين معدل باود
3ما هو خيار الألياف الضوئية؟
(Olycom) وحدة ثابتة أو فتحة SFP متاحة. بالنسبة للوحدة الثابتة، يمكن أن تكون SC / FC / ST مع مسافات مختلفة ((Singlemode أو Multimode)
4هل يمكنني الحصول على رس485؟
(أوليكوم) نعم، هناك 3 بطاقات PCB سلسلة المتاحة، الخيارات هي
1، ماكس 6*RS232 ((2-pin)
2، ماكس 6*RS485 ((2-pin)
3، ماكس 3*RS485/RS422 ((RS485 4-pin، RS422 2-pin)
4، مزيج: 1*RS485/RS422+4*RS232 ((2-pin)
2*RS485/RS422+2*RS232 ((2-pin)...
مع هذه الخيارات المرنة، وحدة الألياف تدعم ثابتة أو نوع SFP كما ذكر أعلاه
