محول جيجابت مُدار 12 منفذ إيثرنت
4SFP+8RJ45 DIN-Rail مدخل طاقة مزدوج
الميزات الرئيسية للمحول الصناعي المُدار
مواصفات المحول الصناعي جيجابت كامل
| اسم المنتج | محول ألياف صناعي مُدار 10/100/1000 ميجابت في الثانية (4F+8TP) |
| رقم الموديل. | IM-FS480GW |
| المنفذ |
4 منافذ SFP بسرعة 1000 ميجابت في الثانية SM: 1310 نانومتر/1550 نانومتر، 20 كم؛ 1490 نانومتر/1550 نانومتر، 40~120 كم؛ MM: 1310 نانومتر، 2 كم؛ 8 منافذ UTP RJ45 بسرعة 10/100/1000 ميجابت في الثانية (يدعم الاستشعار التلقائي MDI/MDIX) |
| المعيار | IEEE 802.3، IEEE802.3U، IEEE802.3ab، IEEE802.3z، IEEE802.1d STP، IEEE802.1w RSTP، IEEE802.1s MSTP، ITU-T G.8023 EPR/Y.1344، IEEE802.1Q، IEEE802.1X، IEEE802.3ad، IEEE802.3x، IEEE802.3af، IEEE802.3at، IEEE802.1ad، IEEE802.1p، IEEE802.1ab، IEEE802.3az |
| معرف VLAN | 4096 |
| إطار جامبو | 9.6 كيلوبايت |
| حجم جدول عناوين MAC | 8 آلاف |
| ميزات التحويل |
وضع الإرسال: التخزين وإعادة التوجيه عرض نطاق النظام: 58 جيجابت في الثانية (بدون ازدحام مروري) حجم ذاكرة الوصول العشوائي: 128 ميجابايت حجم الفلاش: 16 ميجابايت |
| وسائط الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج ملتوي غير محمي (≤100 متر) 100/1000BASE-TX: CAT5 أو أعلى زوج ملتوي محمي (≤100 متر) منفذ SFP، مسافة الإرسال: 20 كم، 40 كم، 60 كم، 80 كم، 100 كم |
| مؤشرات LED | الطاقة، الشبكة، الألياف |
| مزود الطاقة |
جهد الإدخال: تيار مستمر 12-52 فولت؛ طاقة عدم التحميل: 5 واط؛ التوصيل العكسي: مدعوم |

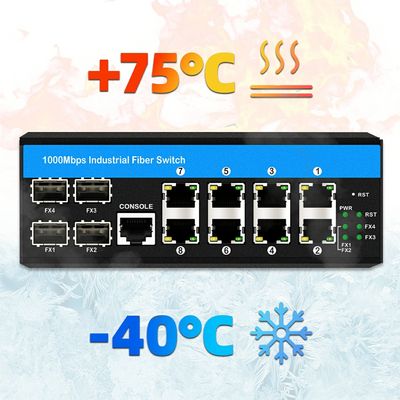

| البيئة | درجة حرارة العمل: -40 درجة مئوية ~ 75 درجة مئوية؛ درجة حرارة التخزين: -40 درجة مئوية ~ 85 درجة مئوية؛ رطوبة العمل: 10% ~ 90%، بدون تكثيف؛ رطوبة التخزين: 10% ~ 95%، بدون تكثيف |
| المعايير الصناعية |
EMI: FCC الجزء 15 الجزء الفرعي B الفئة أ، EN 55022 الفئة أ EMS: EN 61000-4-2 (ESD) المستوى 3، EN 61000-4-3 (RS) المستوى 3، EN 61000-4-4 (EFT) المستوى 3، EN 61000-4-5 (اندفاع التيار) المستوى 3، EN 61000-4-6 (CS) المستوى 3، EN 61000-4-8؛ التحكم في حركة المرور: NEMA-TS2؛ الاهتزاز: IEC 60068-2-6؛ السقوط الحر: IEC 60068-2-32؛ الصدمة: IEC 60068-2-27؛ حركة مرور السكك الحديدية: EN 50121-4 |
| السلامة | علامة CE، تجاري؛ CE/LVD EN60950 |
| المعلومات الميكانيكية |

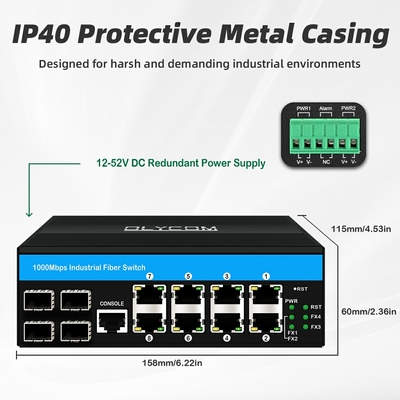

الغلاف: غلاف معدني مضلع؛ فئة السلامة: IP40؛ الأبعاد: 158 × 114.8 × 60 ملم؛ طريقة التركيب: تركيب على سكة DIN |
| الضمان | 3 سنوات |
التطبيق
الأسئلة الشائعة
1. ما هو مدخل الطاقة؟
ج: بالنسبة للمحولات غير المُدارة بتقنية PoE، تستقبل تيارًا مستمرًا بجهد 12 فولت ~ 52 فولت، وبالنسبة للمحولات المُدارة بتقنية PoE، تستقبل تيارًا مستمرًا بجهد 48 فولت ~ 52 فولت.
جميع الموديلات تدعم الإدخال المزدوج.
2. ما هي ميزانية PoE؟
ج: خرج PoE القياسي هو 30 واط لكل منفذ.
خذ IM-FP288GW كمثال، يحتوي على 8 منافذ PoE، لذا فإن الميزانية هي 30 واط/منفذ * 8 منافذ = 240 واط.
يمكننا أيضًا دعم خرج 60 واط إذا لزم الأمر، يرجى التأكيد معنا.
3. كيف يمكنني تثبيت الجهاز؟

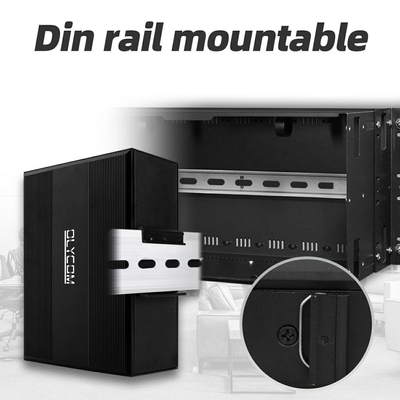

ج: كل موديل في هذه السلسلة يدعم التركيب على سكة DIN35/الحائط.
يتطلب ملحقات ضرورية للتثبيت مثل البراغي، طقم التركيب، إلخ، بعضها مدرج في صندوق التعبئة، وبعضها غير مدرج.
4. هل يدعم المحول الخاص بك أجهزة الإرسال والاستقبال بسرعة 155 ميجابت في الثانية؟
ج: نعم، سرعة الإشارة الضوئية هي 100 ميجابت في الثانية / 1000 ميجابت في الثانية / 2500 ميجابت في الثانية. يرجى فقط تكوين سرعة 100 ميجابت في الثانية في واجهة الإدارة، وحدات الميجابت تعمل.
5. هل يمكنك إخباري بكيفية عمل المؤشرات؟
ج: هذه هي سلسلة المحولات المُدارة لدينا المستندة إلى Vitesse وجميع الموديلات تشترك في نفس تعريف المؤشر كما يلي.
PWR: الطاقة
FX: منفذ الألياف (1/2/3/4)
برتقالي: الارتباط/النشاط
أخضر: سرعة الشبكة 1000 ميجابت في الثانية (متوقف عند 100 ميجابت في الثانية)
