صلبة IP67 مقاومة للماء 8 منفذ جيجابيت صناعية إثنترات التبديل
مبدل إيثيرنت السكك الحديدية المدار M12

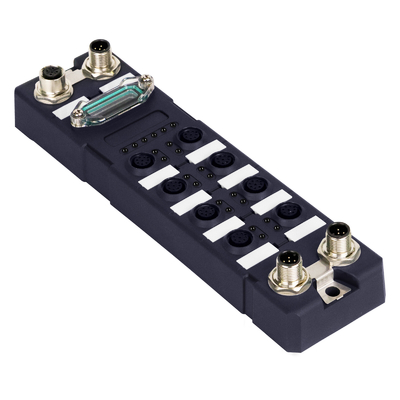

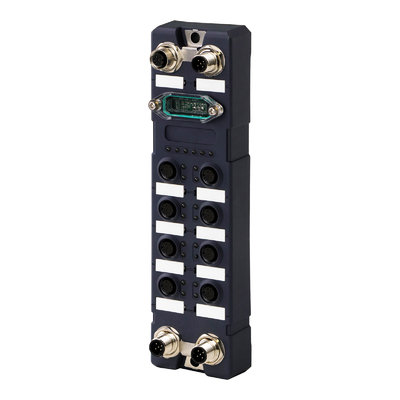

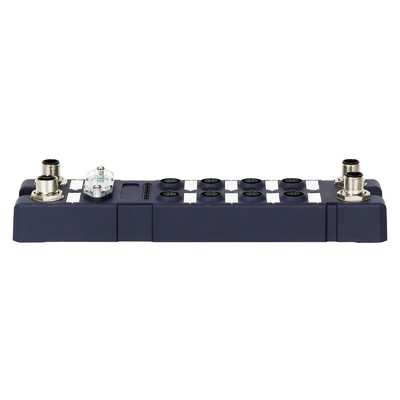

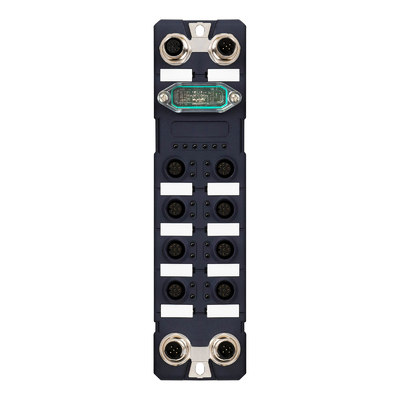

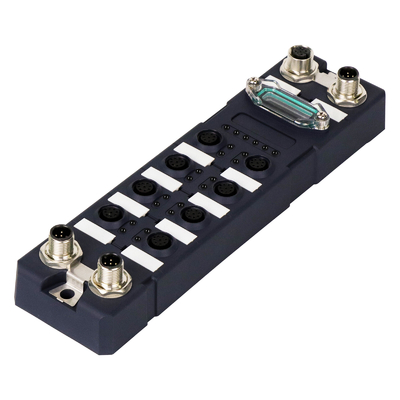

إدخال مفتاح إيثيرنت IP67 ذو 8 منافذ
سلسلة IM-WS080WGM هي مفتاح M12 المقاوم للماء 10/100/1000 Mbps ، درجة حرارة التشغيل من -40 °C إلى + 75 °C ، يدعم إدارة الويب، تلبية درجة حماية IP67 ومتطلبات الدرجة الصناعية EMC،مرور من خلال شهادة بيئية خطرةويتوافق مع معايير FCC و CE. يمكن أن يضمن التصميم الصناعي المقاوم للماء الموثوق به التشغيل المستمر والمستقر لنظام الأتمتة.
مواصفات المفتاح الصناعي الكامل لـ Gigabit
| اسم المنتج | 10/100/1000Mbps المدارة الصناعية المضادة للماء (8TP) |
| رقم الطراز | IM-WS080WGM |
| الميناء | 8 × 10/100/1000M منافذ الشبكة M12 ، M12 ((أمرأة) ، 8-Pin A-Code ، التحكم التلقائي في التدفق ، وضع Full/half Duplex ، MDI/MDI-X Autotunning |
| المعيار | إيه إي إي 8023، IEEE 802.3u، IEEE 802.3x التحكم في تدفق، IEEE 802.1Q VLAN Tagging، IEEE 802.1p CoS، IEEE 802.1X المصادقة، IEEE 802.3ad بروتوكول جمع الروابط: IGMPv1/v2، SNMPv1/v2 DHCP ClientTFTP، HTTP،HTTPS، Telnet، Syslog SSH، SNMP Inform، DDM، Ping/tracert detection، مكتبة MIB: MIB-II، Ethernet-Like MIB، |
| مُدارة |
☆ معالجة الإطار الكبير: 9k ☆ عازل التقارير: 64K ☆ قمع العواصف البث: دعم البث، متعددة البث، القمع غير المعروف unicast ☆ التحكم في التدفق: تبني IEEE802.3x التحكم في تدفق التفاوض، وظيفة CAR، حجم خطوة الحد من السرعة هو 1Kb ☆ ITU-802.3/Y1344 ERPS ☆ بروتوكول بث متعدد: IGMP Snooping ☆ إدارة الموانئ: دعم عزل الموانئ وتجميعها ☆ إدارة DHCP: دعم DHCP Snooping، الخيار 82 ☆ آلية QoS: 802.1p ؛ دعم علامة الأولوية الافتراضية للميناء ، كل ميناء لديه ما لا يقل عن 4 طوابير ذات أولويات مختلفة ☆ الأمن: مصادقة الوصول إلى تسجيل الدخول، تعديل كلمة المرور، تصفية عنوان MAC، دعم تعلّم عنوان MAC ديناميكي أو ثابت / دعم وظيفة تعلم ARP من و على،حد سرعة رسالة ARP / دعم IP+MAC+ دليل الموانئ والربط التلقائي للفحص مجموعة IEEE 802.1x (مستندة إلى الموانئ ، تعتمد على MAC) ، يمكن أن تنقل بصورة شفافة حزم البيانات 802.1x / اكتشاف حلقة الموانئ |
| تغيير الخصائص |
قدرة التبادل: 20Gbps معدل إعادة توجيه الحزم: 14.8Mpps جدول عناوين MAC: تأخير 4K Swap: <5μs طريقة الإرسال: التخزين والإرسال |
| إمدادات الطاقة |
الجهد الدخالي:DC12-52V الاتصال العكسي: الدعم حماية الإفراط في الحمل: دعم الحماية الزائدة: الدعم |
| البيئة |
درجة الحرارة العاملة: -40 درجة مئوية إلى 75 درجة مئوية ؛ درجة الحرارة التخزينية: -40 درجة مئوية إلى 85 درجة مئوية رطوبة العمل:5%~95%, غير مكثفة |
| معايير الصناعة |
EMI:FCC الجزء 15 الفرع B الفئة A، EN 55022 الفئة A EMS:EN 61000-4-2 (ESD) المستوى 3،EN 61000-4-3 (RS) المستوى 3،EN 61000-4-4 (EFT) المستوى 3،EN 61000-4-5 (Surge) المستوى 3،EN 61000-4-6 (CS) المستوى 3،EN 61000-4-8 مراقبة حركة المرور:NEMA-TS2 اهتزاز:IEC 60068-2-6 السقوط الحر: IEC 60068-2-32 الصدمة: IEC 60068-2-27 حركة السكك الحديدية: EN 50121-4 |
| المعلومات الميكانيكية |
فئة السلامة: IP67 الأبعاد: 125 × 60 × 25 ملم الوزن: 0.5 كجم |
| الضمان | ثلاث سنوات |
الخصائص الرئيسية للوظيفة المدارة

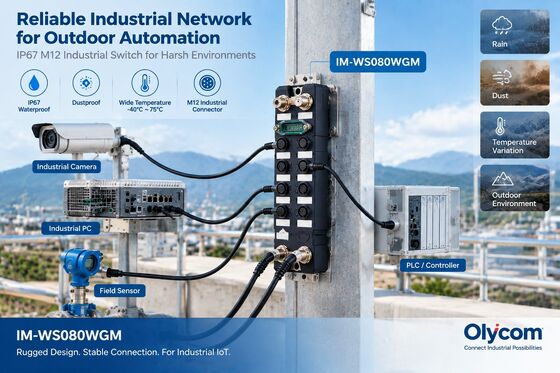

تطبيق مفتاح IP67 الوقائي من الماء:
الملحقات
| كابل الكهرباء والمتصل |
| M12 L-code 4pin، 10A max، رابط إناثي مع كابل، الطول:1m |
| M12 L-code 4pin، 10A max، وصلات مزدوجة وصلة ذكرية-أنثوية مع كابل، الطول:1m |
| M12 L-code 4pin، 10A max، رابط إناثي، غلاف TPU غير محمي |
| M12 L-code 4pin، 10A max، رابط ذكر، غلاف TPU غير محمي |
| كابل الإشارة والمتصل |
| M12 A-code 8pin، رابط ذكر مع كابل، الطول:1m |
| M12 A-code 8pin، رابط ذكر مع كابل، الطول:1m |
| M12 B-كود 8pin، رابط ذكر مع كابل، الطول:1m |
| M12 B-كود 8pin، رابط ذكر مع كابل، الطول:1m |
الأسئلة الشائعة:
IM-WS080WGM هو مفتاح Ethernet الصناعي المدار IP67 مصمم للبيئات الصناعية الخارجية والقاسية.
وهو مناسب لتطبيقات مثل:
يحتوي IM-WS080WGM على تصنيف حماية IP67 وتصميم غطاء معدني ، مما يساعد على حماية المفتاح في البيئات التي قد تحدث فيها الغبار والرطوبة وتغيرات درجة الحرارة.
يدعم نطاق درجة حرارة العمل من-40°C إلى 75°C، مما يجعلها مناسبة لمختلف التطبيقات الصناعية.
يستخدم IM-WS080WGM موصلات Ethernet الصناعية M12 بدلاً من منافذ RJ45 القياسية.
تم تصميم واجهة M12 للتطبيقات الصناعية التي تتطلب:
يقدم IM-WS080WGM8 × 10/100/1000Mbps منافذ Ethernet M12.
يمكن أن يربط أجهزة Ethernet الصناعية المتعددة ، مثل أجهزة التحكم والكاميرات والمعدات الميدانية.
نعم، IM-WS080WGM هو مفتاح إثنر صناعي مُدار.
يدعم وظائف الإدارة بما في ذلك:
هذه الميزات تساعد المهندسين على تكوين وصيانة الشبكات الصناعية.
