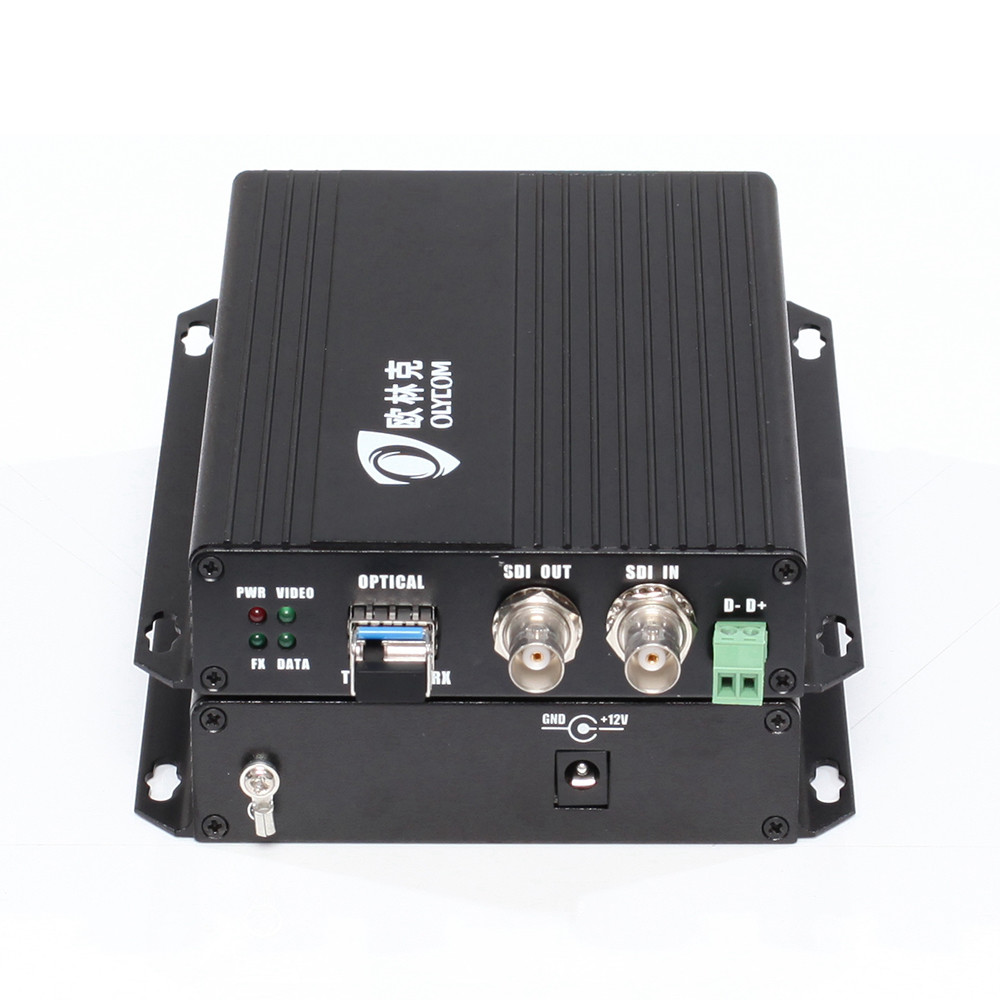

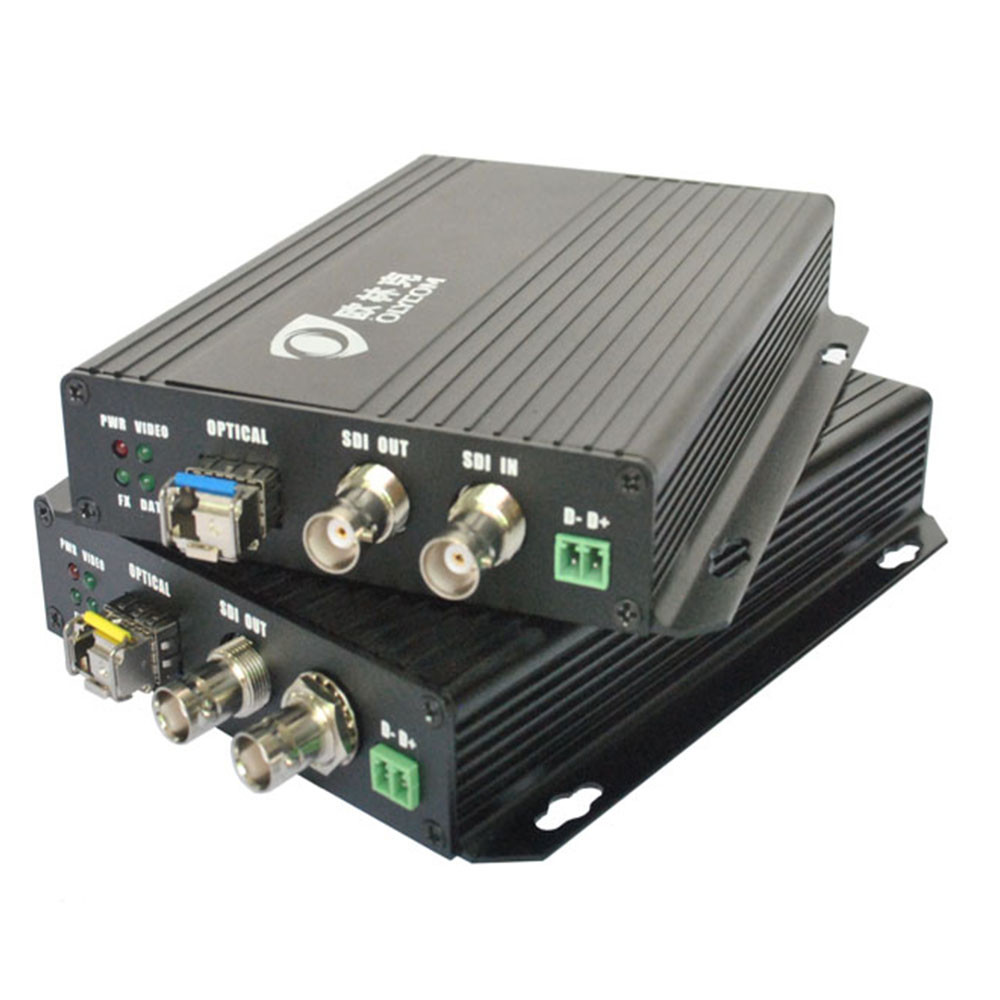

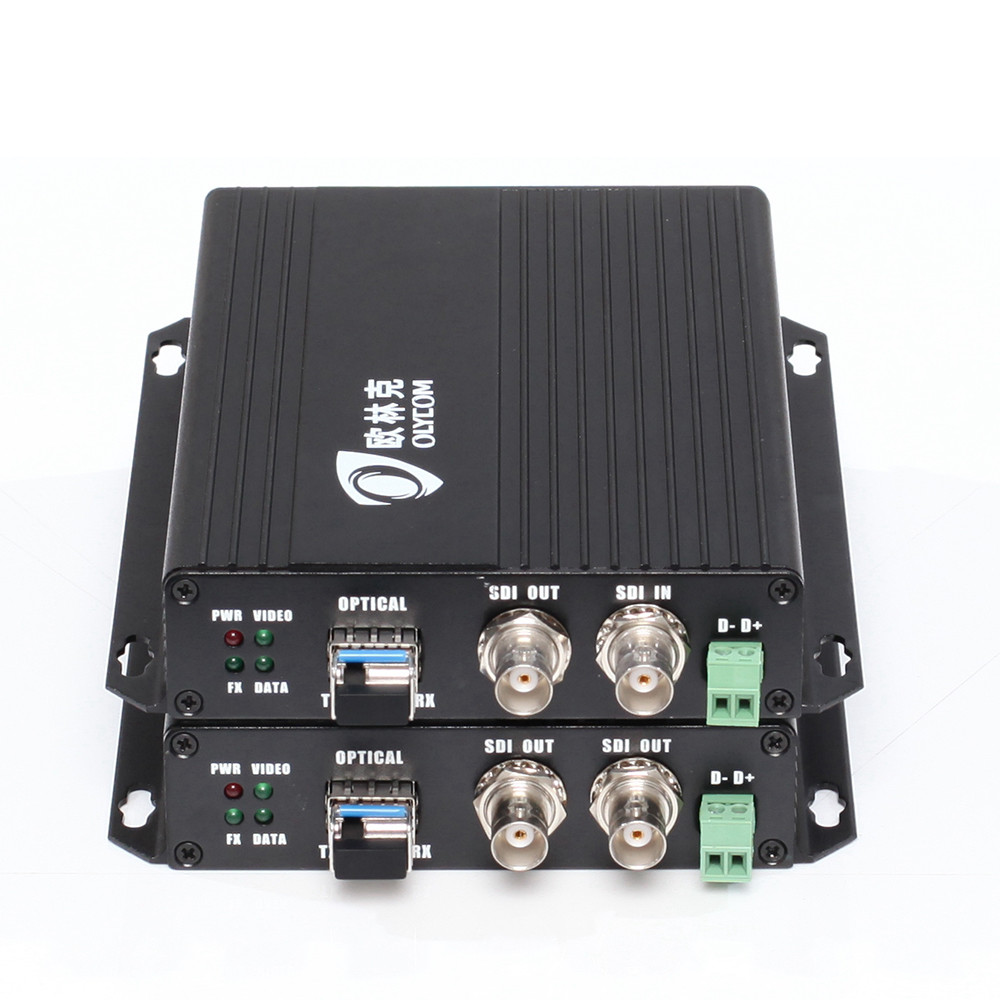

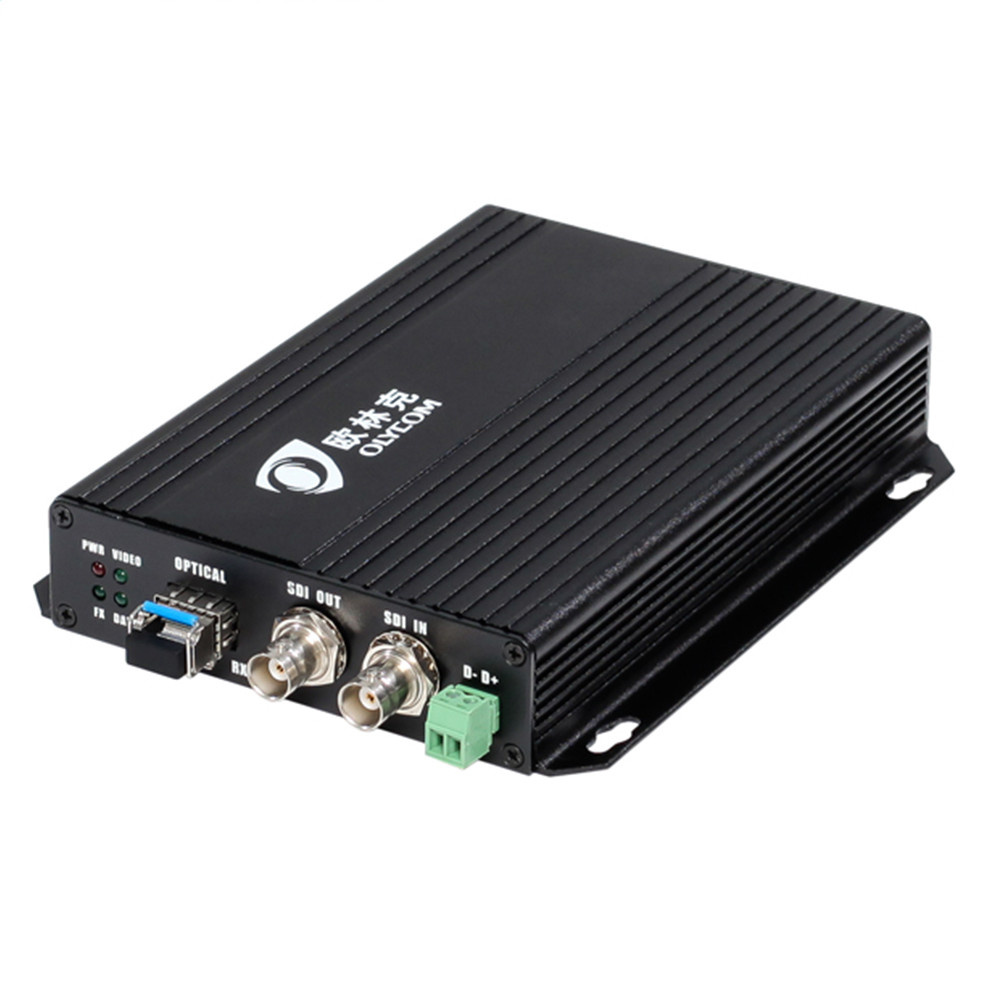

محول الفيديو من الألياف SDI إلى جهاز استقبال الألياف الضوئية SM LC 20km
السمات الرئيسية محولات الألياف البصرية SDI
مواصفات SDI إلى جهاز إرسال ألياف بصرية
| البصرية | |
| طول الموجة | 1310nm/1550nm |
| نوع الألياف والمسافة | الوضع المتعدد (50/125um) 5Km، (62.5/125um) 2Km الوضع الواحد (9/125um) 20Km / 40Km |
| قوة نقل | -5 إلى -10 ديسيبل |
| الحصول على الحساسية | -26 إلى -30 ديسيبل |
| خسارة العائد | > 14 ديسيبل |
| جيتير | < 0.2UI |
| واجهة | LC |
| فيديو | |
| نوع الإشارة | إشارات الفيديو الرقمية HD-SDI و 3G-SDI |
| المكاسب | الوحدة |
| القرار | 8 أو 10 بت، أوتوماتيكية |
| معدلات البيانات | 270 ميجابايت / ثانية، 1.485 جيجابايت / ثانية، 2.970 جيجابايت / ثانية |
| معايير التشغيل | SMPTE 259M-C، SMPTE 292M، SMPTE 424M، ITU-R BT.601، ITU-R BT.1120 |
| قفل سرعة البيانات التلقائي | نعم.. |
| مدخل فيديو - جهاز إرسال | |
| الرقم/نوع الإشارة | 2 رابط واحد SDI، HD-SDI، أو 3G-SDI الفيديو المكون الرقمي 1 لTx، 1 للمعاينة المحلية |
| واجهة | اثنان من النساء |
| عائق | 750 أوهم |
| معدلات البيانات | 19 ميجابايت / ثانية إلى 2.97 جيجابايت / ثانية |
| المستوى الاسمي | 0.8 Vp-p |
| الحد الأدنى/ الحد الأقصى | 0.5 فولت إلى 1.0 فولت |
| خسارة العائد | ≥15 ديسيبل @ 5 ميغاهرتز إلى 1.5 غيغاهرتز، ≥10 ديسيبل @ 1.5 غيغاهرتز إلى 3.0 غيغاهرتز |
| موازنة كابلات الدخول | أوتوماتيكية لخسارة الكابلات تصل إلى -30 ديسيبل |
| مخرج الفيديو - المستقبل | |
| الرقم/نوع الإشارة | 2 وصلة واحدة SDI، HD-SDI، أو 3G-SDI الفيديو المكون الرقمي 1 لRx، 1 للحماية / المشاركة |
| واجهة | اثنان من النساء |
| عائق | 750 أوهم |
| إعادة التوقيت | أوتوماتيكي ل 270 ميجابايت في الثانية، 1.485 جيجابايت في الثانية، 2.97 جيجابايت في الثانية، أو يتم تجاوزه لسرعات غير معروفة |
| المستوى الاسمي | 0.8 Vp-p |
| الحد الأدنى/ الحد الأقصى | 0.5 فولت إلى 1.0 فولت |
| خسارة العائد | < 25 dB @ 100 MHz |
| الكهربائية، البيئية، الميكانيكية | |
| الجهد | DC5V1A |
| استهلاك الطاقة | 12 واط |
| درجة حرارة العمل | -35 درجة مئوية+75 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية 85 درجة مئوية |
| الرطوبة | 5~95% غير مكثفة |
| البعد | 117 ملم L × 80 ملم W × 22 ملم |
| الوزن | 0.5 كيلو |
| إم آي/إر إف آي | إشارة FCC الجزء 15 الفئة A، الإشارة الإلكترونية الأوروبية |
| MTBF | >100000 ساعة |
تفاصيل الطلب
| OM615-1S3GWT/R-LC20 | جهاز إرسال واستقبال فيديو 3G-SDI للألياف البصرية ، لفيديو SDI / HD-SDI / 3G-SDI وإشارات مدمجة ، مع 3G فيديو SFP ، وضع واحد ، رابط LC ، 20Km |
|
OM615-1S3GWT/R-LC40 |
جهاز إرسال واستقبال فيديو 3G-SDI للألياف البصرية ، لفيديو SDI / HD-SDI / 3G-SDI والإشارات المدمجة ، مع 3G فيديو SFP ، وضع واحد ، رابط LC ، 40Km |
التطبيق
الأسئلة الشائعة:
1هل أنت مصنع؟
نعم، لدينا خط إنتاجنا وفريق البحث والتطوير.
الرجاء زيارة موقعنا عبر الرابط VR أدناه لرؤية مكتبنا و منطقة الإنتاج.
https://www.ecer.com/corp/uuu5b8d-industrialnetworkswitch/vr.html
2ما هو الوقت المحدد إذا طلبت؟
بعد تلقي الدفع، نبدأ الإنتاج.
إذا كنت تطلب بعض النماذج الشائعة، عادة ما يكون لدينا مخزون. بعد بعض الاختبارات، سنقوم بشحن المواد.
إذا لم يكن لدينا مخزون، وقت الإنتاج عادة 3 ~ 5 أيام عمل لأقل من 50pcs / أزواج.
3كيف سترسل طلبي؟
سوف نرسل البضائع جوا ((DHL، UPS أو FEDEX) أو بحرا ((للوصول إلى الطلبات الكبيرة)
من الجيد شحن البضائع المشتراة عبر حساب العميل أو شركة الشحن.
يستغرق 3 ~ 5 أيام تقويمية للوصول إلى الجمارك المحلية للتخليص.
4ما هو MOQ؟
واحد لكل زوج
بالنسبة للعديد من النماذج ، لدينا مخزون ، فمن السهل إرسال عينات لاختبارك.
5هل يمكنني الحصول على خصم؟
نعم، وعادة ما يستند إلى الكمية وبعد اختبار العينات.
