24 منفذ 2.5G L3 مدير PoE Switch
خصائص مفتاح إيثيرنت المدار
مواصفات مفتاح 24 منفذ PoE
| واجهة الإدخال والخروج | |
| إدخال الطاقة | AC100-240V/50-60Hz |
| الايثرنت |
24* 100/1000/2500 Mbps منفذ PoE (1-4 منفذ يدعم IEEE802.3bt ((90W)) 6* 10G SFP+ منفذ 1* RJ45 منفذ وحدة التحكم |
| الأداء | |
| عرض النطاق | 240Gbps |
| معدل إرسال الحزم | 178.56Mpps |
| DDR SDRAM | 512MByte |
| ذاكرة فلاش | 32MByte |
| ذاكرة العازل | 16Mbit |
| جدول عناوين MAC | 32K |
| الإطار الكبير | 10 كيلوبايت |
| شبكات الـ VLAN | نطاق VLAN 1-4094 ، مع أقصى نطاق VLAN نشط 4K |
| المعيار | |
| بروتوكول الشبكة |
IEEE802.3 Ethernet MAC IEEE802.3u 100BASE-TX الايثنر السريع IEEE 802.3ab 1000BASE-T جيجابيت إثنر IEEE 802.3z 1000BASE-X Gigabit Ethernet (SFP) الـ IEEE 802.3ae 10G Ethernet IEEE802.3x تحكم التدفق الـ IEEE 802.3az الـ Ethernet الفعال من حيث الطاقة IEEE 802.3ad طريقة قياسية لأداء تجميع الروابط IEEE 802.1AB LLDP/LLDP-MED (بروتوكول اكتشاف طبقة الرابط) بروتوكول IEEE 802.1D Spanning Tree ((STP)) بروتوكول IEEE 802.1w Rapid Spanning Tree (RSTP) بروتوكول IEEE 802.1s متعدد الأشجار الممتدة (MSTP) IEEE 802.1Q (تشغيل جسر VLAN) IEEE 802.1p (تسمية VLAN) IEEE 802.1X مراقبة الوصول إلى العميل / الخادم والمصادقة |
| معيار PoE |
IEEE802.3af ((15.4W) ، IEEE802.3at ((30W) IEEE802.3bt ((90W) |
| معيار الصناعة |
EMS: EN61000-4-2 ((ESD) ، EN61000-4-5 ((الارتفاع) |
| الوسيط للشبكة |
10Base-T: Cat3, 4, 5 أو أكثر UTP ((≤100m) 100Base-TX: Cat5 أو أعلى UTP ((≤ 100m) 1000Base-TX: Cat5 أو أعلى UTP ((≤ 100m) |
| الألياف المتوسطة |
الألياف متعددة الأوضاع: 50/125، 62.5/125، 100/140um الألياف ذات الوضع الواحد: 8/125، 8.7/125، 9/125، 10/125um |
| الشهادة | |
| شهادة السلامة | CE، FCC، RoHS |
| المعيار البيئي | |
| بيئة العمل |
درجة حرارة العمل: -10~50°C درجة حرارة التخزين: -40~70°C رطوبة العمل: 10٪ ~ 90٪ ، غير مكثفة درجة حرارة التخزين: 5٪ ~ 95٪ ، غير مكثفة |
| مؤشر الوظيفة | |
| PWR |
يعمل: يعمل مغلق: مغلق |
| SYS |
تشغيل النظام البرق: نظام مغلق أو فشل |
|
ضوء طاقة PoE
|
مغلق: يشير إلى استهلاك طاقة PoE أقل من 90% التلميع: يشير إلى استهلاك طاقة PoE بنسبة 90% ≤ P ≤ 95% تشغيل: يشير إلى أن طاقة PoE تستخدم عند 95% |
| ضوء التحذير | إنذار عدم طبيعة درجة حرارة النظام أو الجهد |
|
ضوء الميناء/الربط
|
أخضر: وصلة 2.5G الأصفر على: 100/1000M الرابط بلاشينغ: نقل الرابط مغلق: الرابط لا ينقل |
| PoE Light |
تشغيل: PoE يعمل مغلق: PoE مغلق |
| ضوء منفذ SFP |
الأزرق يعمل: 10G Link الأخضر يعمل: 2.5G Link بلاشينغ: نقل الرابط مغلق: الرابط لا ينقل |
|
زر إعادة تعيين
|
اضغط قصير لمدة أقل من 5 ثوانٍ لإعادة التشغيل اضغط لفترة طويلة لأكثر من 5 ثوانٍ لإعادة تعيينها إلى الافتراض المصنعي |
| المواصفات الفيزيائية | |
| حجم الهيكل |
أبعاد المنتج: 440*281*44ملم أبعاد الحزمة: 500*365*85ملم المنتج N.W: 4.37KG المنتج G.W: 5.14KG |
| معلومات عن التعبئة |
أبعاد الكرتون: 520*445*385ملم كمية التعبئة: 5 قطع وزن التعبئة: 26.7 كجم |
| تشغيل الكهرباء |
الجهد العامل: AC100-240V 50/60Hz مصدر الطاقة: DC 54V7.69A 12V5A |
| استهلاك الطاقة |
PoE: PoE الطاقة الإجمالية أقصاها 400W استهلاك الطاقة: أقصى 52 واط |
| قائمة الحزم | المفتاح: 1 مجموعة؛ دليل الاستخدام: 1 مجموعة؛ شهادة الجودة: 1 مجموعة؛ سلك التشغيل: 1 مجموعة؛ كابل متسلسل: 1 مجموعة؛ أذن تركيب: 1 زوج. |
البعد
قائمة وظائف البرنامج
| وظيفة L3 | |
| IPv4 | واجهة VLAN IPv4 |
| الطرق الثابتة لـ IPv4 | |
| الـ ARP | |
| IPv6 | واجهة VLAN IPv6 |
| IPv6 الطرق الثابتة | |
| IPv6 ND | |
| RIP | V1/V2 |
| OSPF | معرف جهاز التوجيه |
| المصادقة | |
| V2 | |
| وظيفة L2 | |
| الميناء | مفتاح الميناء |
| وصف الميناء | |
| سرعة الميناء | |
| المرفأ المزدوج | |
| تحكم تدفق الميناء | |
| جمبو، تصل إلى 10K | |
| دعم 10G/2.5G (2023.3.2) | |
| وحدة الألياف ((DDM) | |
| تجميع الروابط | يدعم سياسة توازن الحمولة القاعدة على MAC و IP-MAC |
| مجموعة ثابتة وديناميكية | |
| يدعم LACP | |
| ما يصل إلى 8 مجموعات | |
| مراقبة العواصف | التمثيل |
| بث متعدد غير معروف | |
| غير معروف | |
| مرآة الميناء | شاشة واحدة إلى واحدة |
| العديد إلى شاشة واحدة | |
| دخول/خروج/كلاهما | |
| ما يصل إلى 4 مجموعات جلسات | |
| أمن الموانئ | قيود عنوان MAC |
| عنوان MAC للأمان في الميناء | |
| حماية / تقييد / إيقاف | |
| عزل الميناء | |
| الحد الأقصى لمعدل الميناء | |
| اكتشاف الحلقة | |
| شبكة VLAN | الوصول / الصندوق / الهجين |
| نفق VLAN (Q-in-Q Tunnel) | |
| فيديو قابل للتشابك من 1 إلى 4094 أقصى مجموعات VLAN 4K الثابتة |
|
| شبكة VLAN الصوتية | |
| ماك VLAN | |
| شبكة VLAN للمراقبة | |
| بروتوكول VLAN | |
| GVRP | |
| عنوان ماك | عنوان ديناميكي |
| عنوان ثابت | |
| عنوان التصفية | |
| بروتوكول الشجرة | STP/RSTP/MSTP |
| مرشح BPDU | |
| حارس الوحدة | |
| منفذ الحافة | |
| الـ LLDP | الـ LLDP |
| LLDP MED | |
| البث المتعدد | مراقبة IGMP |
| IGMP V1/V2/V3 | |
| منفذ جهاز التوجيه | |
| عنوان مجموعة IGMP الثابت | |
| تصفية مجموعات IGMP | |
| (كويرير) | |
| MLD Snooping | |
| MVR | |
| خدمة الجودة | تصنيف حركة المرور على أساس الأولوية الصارمة و WRR |
| أولوية الميناء | |
| 802.1P الأولوية | |
| أولوية خدمة البريد الإلكتروني | |
| أولوية DSCP IP | |
| يدعم ما يصل إلى 8 طوابير لكل ميناء | |
| ملاحظة ذات أولوية | |
| البنك المركزي | |
| تكوين PoE | درجة حرارة PoE |
| نوع PoE / المستوى / الطاقة / الجهد / التيار | |
| مفتاح PoE | |
| كلب مراقبة | |
| تعديل طاقة PoE AF / AT | |
| الجدول الزمني لـ PoE | |
| إعادة تشغيل PoE Port Timer | |
| الخدمات | |
| DHCP | خادم DHCP |
| مجموعات المعلومات | |
| الارتباط الثابت | |
| رله DHCP | |
| الخيار 43 | |
| بروتوكول الوصول | HTTP |
| HTTPS | |
| تيلنت | |
| SSHv2 | |
| المدير ACL | |
| وقت انتهاء الجلسة | |
| إعادة محاولة كلمة المرور | |
| وقت الصمت | |
| الأمن | |
| AAA | نصف قطرها |
| TACACS+ | |
| 802.1X | |
| القاعدة على الميناء/MAC/local/WEB | |
| تحريات DHCP | العالمية / VLAN |
| الخيار 82 | |
| معرف الدوائر | |
| حماية مصدر IP | |
| فحص ARP الديناميكي | |
| دوس | |
| خط الجهاز | MAC ACL |
| صفحة إصدارات IPv4 | |
| IPV6 ACL | |
| التشخيص | |
| Syslog | رسالة تسجيل |
| الخادم البعيد | |
| (بينغ) | |
| مسار التتبع | |
| اختبار النحاس | |
| UDLD | |
| الإدارة | |
| مدير الوصول | وحدة التحكم |
| HTTP/HTTPS | |
| تيلنت | |
| SSH | |
| SNMP | |
| مدير بروتوكول الملكية الفكرية | عنوان ثابت |
| عميل DHCP | |
| يدعم عنوان IPv4 و IPv6 | |
| مدير شبكة VLAN | |
| الـ DNS | |
| مزامنة الوقت | SNTP |
| الوقت اليدوي | |
| SNMP | V1/V2C/V3 |
| المجتمع | |
| مستخدم V3 | |
| المجموعة | |
| مضيف الفخ | |
| SNMP MIB | RFC 1213 MIB-II |
| RFC 1493 MIB الجسر | |
| RFC 1643 Ethernet MIB | |
| RFC 2819 RMON MIB (المجموعات 1، 2، 3 و 9) | |
| RFC 2863 واجهة MIB | |
| الـ LLDP | |
| الـ MIB الخاص | |
| RMON | الإحصاءات |
| التاريخ | |
| الحدث | |
| إنذار | |
| المستخدم | |
| البرمجيات الثابتة | الصورة المزدوجة؛ التبديل بين الصورة النشطة و الصورة البديلة لبرنامج التشغيل |
| التكوين | تحميل وتنزيل |
| تحميل وتنزيل عبر واجهة USB | |
| حفظ | |
| إعادة التشغيل | |
| عجز المصنع | |
| الامتثال للمعايير | |
| IEEE 802.3x تحكم التدفق والضغط العكسي | |
| IEEE 802.3ad سلك الموانئ مع LACP | |
| بروتوكول IEEE 802.1D | |
| بروتوكول IEEE 802.1w Rapid Spanning Tree | |
| بروتوكول IEEE 802.1s متعدد الأشجار الممتدة | |
| فئة الخدمة IEEE 802.1p | |
| علامات IEEE 802.1Q VLAN | |
| IEEE 802.1x مراقبة شبكة مصادقة الموانئ | |
| IEEE 802.1ab LLDP | |
| IEEE 802.3af الطاقة عبر الايثنتر | |
| IEEE 802.3at الطاقة عبر الايثنتر بلس | |
| RFC 768 UDP | |
| RFC 793 TFTP | |
| RFC 791 IP | |
| RFC 792 ICMP | |
| RFC 2068 HTTP | |
| RFC 1112 IGMP v1 | |
| RFC 2236 IGMP v2 | |
| RFC 3376 IGMP v3 | |
| RFC 2710 MLD v1 | |
| FRC 3810 MLD v2 | |
| RFC 2328 OSPF v2 | |
الملحقات
| جهاز استلام SFP | |
| OSPL1G05D | 1000BASE-SX |
| OSPL1G06D | 1000BASE-SX (1310nm) |
| OSPL1G20D | 1000BASE-LX |
| OSPL1G40D | 1000BASE-EX |
| OSBL1G20D-35 | 1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 | 1000BASE-BX-D (TX 1550 RX1310) |
| OSPLXG05D | 10GBASE-SR |
| OSPLXG06D | 10GBASE-SR (1310nm) |
| OSPLXG10D | 10GBASE-LR |
| OSPLXG40D | 10GBASE-ER |
| OSBLXG20D-23 | 10GBASE-BX-U (TX 1270 RX1330) |
| OSBLXG20D-32 | 10GBASE-BX-U (TX 1330 RX1270) |

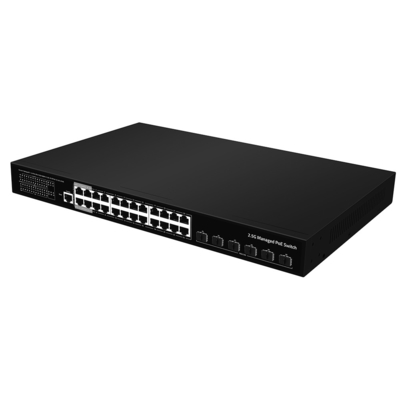

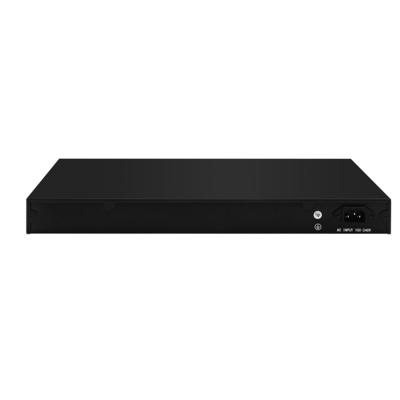

صور المنتج
