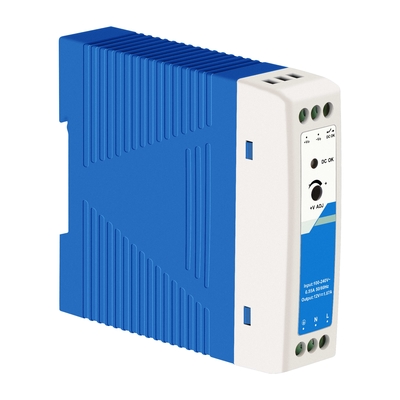

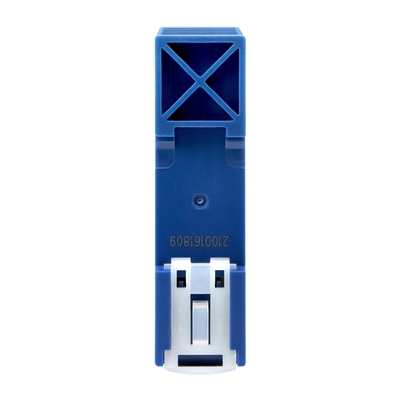

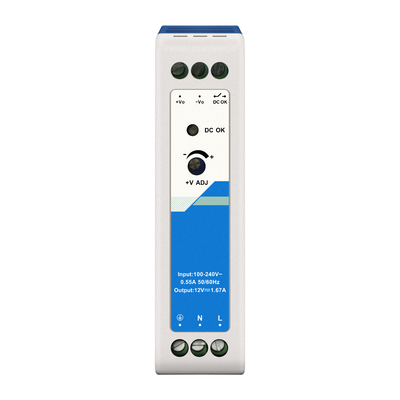

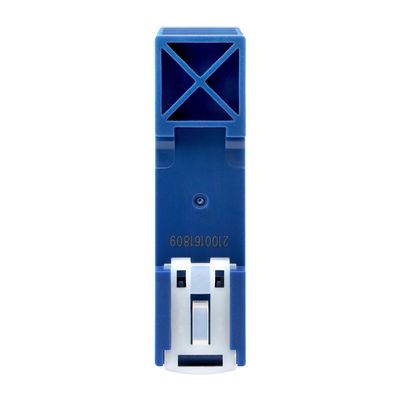

مزود طاقة صناعي DIN 12 فولت
مقدمة
يقوم IM-DAC220/DC12V1.67A بتحويل AC220V إلى DC12V لمفاتيح PoE الصناعية التي تتميز بـ
بفضل أدائه الجيد في التوافق الكهرومغناطيسي، ومقاومته للضوضاء وموثوقيته، يمكنه ضمان التشغيل المستقر والمستمر لنظام الأتمتة.
البيانات الفنية
| المدخل | |||||
| البند | ظروف التشغيل | الحد الأدنى | النوعي | الحد الأقصى | الوحدة |
| نطاق جهد الدخل | مدخل AC | 85 | 264 | فولت تيار متردد | |
| مدخل DC | 120 | 370 | فولت تيار مستمر | ||
| تردد جهد الدخل | مدخل AC | 47 | 63 | هرتز | |
| تيار الدخل | 115VAC | 0.55 | أمبير | ||
| 230VAC | 0.35 | ||||
| تيار الاندفاع | 115VAC (بدء بارد) | 20 | |||
| 230VAC (بدء بارد) | 35 | ||||
| تيار التسرب | 240VAC | <0.5 مللي أمبير | |||
| التوصيل الساخن | غير متاح | ||||
| المخرج | ||||||||||
| البند | ظروف التشغيل | الحد الأدنى | النوعي | الحد الأقصى | الوحدة | |||||
| دقة جهد الخرج | نطاق الحمل الكامل/48 فولت | ±1.0 | % | |||||||
| تنظيم الخط | الحمل المقنن | ±1.0 | ||||||||
| تنظيم الحمل | 230VAC | ±1.0 | ||||||||
| الحد الأدنى للحمل | 0 | |||||||||
| التموج والضوضاء |
عرض نطاق 20 ميجاهرتز (قيمة الذروة إلى الذروة) |
100 | 120 | مللي فولت | ||||||
| معامل درجة الحرارة | ±0.03 | % / درجة مئوية | ||||||||
| وقت الاحتفاظ | 115VAC | 20 | مللي ثانية | |||||||
| 230VAC | 50 | |||||||||
| إشارة DC OK |
جهد الخرج قابل للتعديل نطاق ADJ |
9-13.5 فولت / 40 مللي أمبير | ||||||||
| حماية التيار الزائد | ≥125% Io، وضع التيار الثابت، الاسترداد الذاتي | |||||||||
| حماية قصر الدائرة |
وضع التيار الثابت يتم الاسترداد تلقائيًا بعد إزالة حالة الخطأ |
|||||||||
|
حماية الجهد الزائد
|
≤16.2 فولت |
تقطع جهد الخرج
|
||||||||
| عام | ||||||||||
| البند | ظروف التشغيل | الحد الأدنى | النوعي | الحد الأقصى | الوحدة | |||||
|
اختبار العزل
|
المدخل- |
اختبار قوة كهربائية لمدة دقيقة واحدة، تيار التسرب<10 مللي أمبير | 4000 | فولت تيار متردد | ||||||
| المدخل-المخرج | 2000 | |||||||||
| المخرج- |
500 | |||||||||
|
العزل المقاومة |
المدخل- |
جهد الاختبار: 500VDC | 100 |
ميغا أوم
|
||||||
| المدخل-المخرج | ||||||||||
| المخرج- |
||||||||||
| درجة حرارة التشغيل | -30 | +70 | درجة مئوية | |||||||
| درجة حرارة التخزين | -40 | +85 | ||||||||
| رطوبة التخزين | غير متكثف | 10 | 95 | % رطوبة نسبية | ||||||
| رطوبة التشغيل | 20 | 90 | ||||||||
| تردد التبديل | 230VAC، حمل 100% | 65 | كيلو هرتز | |||||||
| انخفاض الطاقة |
التشغيل درجة الحرارة انخفاض |
من 50 درجة مئوية إلى 70 درجة مئوية | 2.5 | % / درجة مئوية | ||||||
| انخفاض جهد الدخل | 85VAC-100VAC | 1.33 | % / فولت تيار متردد | |||||||
| معيار السلامة |
|
التصميم يشير إلى UL/EN/IEC/BS EN62368-1، UL61010-1، UL508 |
||||||||
| فئة السلامة | CLASSI | |||||||||
| متوسط الوقت بين الأعطال (MTBF) | MIL-HDBK-217F@25 درجة مئوية | >300,000 ساعة | ||||||||
| ميكانيكي | |
| مادة الهيكل | بلاستيك، مقاوم للحرارة (UL94V-0) |
| الأبعاد | 95.00 × 22.50 × 85.00 مم |
| الوزن | 125 جرام (نموذجي) |
| طريقة التبريد | تيار الهواء الحر |
معايير الاختبار والنتائج
| التوافق الكهرومغناطيسي | |||
| الانبعاثات | CE | CISPR32/EN55032 الفئة B | |
| RE | CISPR32/EN55032 الفئة B | ||
| التيار التوافقي | IEC/EN61000-3-2 الفئة A | ||
| الحصانة | ESD |
IEC/EN 61000-4-2 ملامسة ±6KV / هواء ±8KV |
معيار الأداء A |
| RS | IEC/EN 61000-4-3 10 فولت/متر | معيار الأداء A | |
| EFT | IEC/EN 61000-4-4 ±2KV | معيار الأداء A | |
| الاندفاع | IEC/EN 61000-4-5 خط إلى خط ±2KV / خط إلى أرضي ±4KV | معيار الأداء A | |
| CS | IEC/EN61000-4-6 10 فولت RMS | معيار الأداء A | |
| PFMF | IEC/EN61000-4-8 30 أمبير/متر | معيار الأداء A | |
|
انخفاض الجهد انقطاعات قصيرة وحصانة تغيرات الجهد |
IEC/EN61000-4-11 انخفاض 100% لمدة 1 فترة انخفاض 30% لمدة 25 فترة (50 هرتز) 30 فترة (60 هرتز) |
معيار الأداء B | |
ملاحظة
1. مع جهد دخل AC بين 85-100VAC ومدخل DC بين 120-140VDC، يجب تقليل طاقة الخرج وفقًا لمنحنيات انخفاض درجة الحرارة.
2. هذا المنتج مناسب للتطبيقات التي تستخدم تبريد الهواء الطبيعي.
خيارات الطلب
| IM-DAC220/DC12V1.67A | AC220V إلى DC12V 1.67A، 20 واط، مثبت على سكة DIN، -30 درجة مئوية ~ 70 درجة مئوية |
| IM-DAC220/DC24V1A | AC220V إلى DC24V 1A، 24 واط، مثبت على سكة DIN، -30 درجة مئوية ~ 70 درجة مئوية |
| IM-DAC220/DC48V2.5A | AC220V إلى DC48V 2.5A، 120 واط، مثبت على سكة DIN، -40 درجة مئوية ~ 70 درجة مئوية |
| IM-DAC220/DC48V5A | AC220V إلى DC48V 5A، 240 واط، مثبت على سكة DIN، -40 درجة مئوية ~ 70 درجة مئوية |
| IM-DAC220/DC48V10A | AC220V إلى DC48V 10A، 480 واط، مثبت على سكة DIN، -40 درجة مئوية ~ 70 درجة مئوية |
