June 12, 2026
نظرة عامة على المشروع
لم تعد أنظمة الطائرات بدون طيار الصناعية والدفاعية الحديثة تقتصر على الاتصالات اللاسلكية البسيطة.
تتطلب التطبيقات مثل التفتيش عن بعد، ومراقبة الحدود، والاستجابة لحالات الطوارئ، ورسم الخرائط، وعمليات مكافحة التشويش، بنية اتصالات أكثر موثوقية وأمانًا.
أنظمة الطائرات بدون طيار من الألياف الضوئيةأصبحت حلاً شائعًا بشكل متزايد نظرًا لحصانتها ضد التداخل الكهرومغناطيسي (EMI)، وهيكلها خفيف الوزن، وقدرة عرض النطاق الترددي العالية، وقدرة النقل لمسافات طويلة.
يتكون نظام الطائرات بدون طيار من الألياف الضوئية النموذجي من:
يربط كابل الألياف الضوئية الوحدات المحمولة جواً بالمحطة الأرضية، مما يتيح الاتصال المستمر في الوقت الفعلي.
التحدي: تتطلب بيانات الطائرات بدون طيار المختلفة طرق نقل مختلفة
تحمل الطائرات بدون طيار الحديثة أنواعًا متعددة من الحمولات والأجهزة الإلكترونية. ومع ذلك، ليست كل البيانات لها نفس متطلبات الإرسال.
على سبيل المثال:
|
نوع البيانات |
واجهة نموذجية |
متطلبات |
|
مراقب الطيران |
TTL UART/RS232/RS422 |
الكمون المنخفض للغاية والموثوقية |
|
أجهزة استشعار GPS / IMU |
UART |
القياس عن بعد المستمر |
|
التحكم في الانحراف |
وارت/RS422 |
الاستجابة في الوقت الحقيقي |
|
كاميرات 4K |
إيثرنت |
عرض النطاق الترددي العالي |
|
الذكاء الاصطناعي حافة الحوسبة |
جيجابت إيثرنت |
نقل البيانات على نطاق واسع |
|
حمولة LiDAR / الرادار |
إيثرنت |
دفق بيانات كبير |
لذلك، غالبًا ما تفصل أنظمة الطائرات بدون طيار الاحترافية اتصالات التحكم عن نقل الحمولة ذات النطاق الترددي العالي.

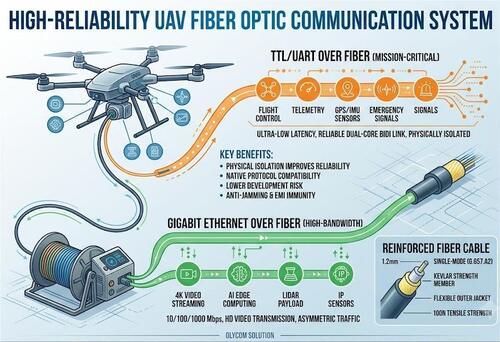

الحل: وصلة ليفية TTL مستقلة + وصلة ألياف جيجابت إيثرنت
تستخدم البنية الشائعة في الطائرات بدون طيار الصناعية والمقيدة قناتين مستقلتين للاتصال بالألياف الضوئية:
القناة 1 – TTL عبر الألياف
مخصص للأوامر الهامة وبيانات القياس عن بعد:
هذا التواصل تفاعلي للغاية:
المحطة الأرضية → الطائرات بدون طيار
أوامر التحكم وتحديثات المهمة
الطائرات بدون طيار → المحطة الأرضية
القياس عن بعد في الوقت الحقيقي وردود الفعل على الحالة
نظرًا لأن سلامة الطيران تعتمد على الاتصال المستقر، فإن رابط TTL معزول فعليًا عن حركة المرور ذات النطاق الترددي العالي.
القناة 2 - جيجابت إيثرنت عبر الألياف
مصممة لنقل البيانات الكبيرة، بما في ذلك:
على الرغم من أن شبكة إيثرنت تعمل بتقنية الإرسال المزدوج الكامل من الناحية الفنية، إلا أن معظم تطبيقات الطائرات بدون طيار لها نمط حركة مرور غير متماثل إلى حد كبير:
الطائرات بدون طيار → المحطة الأرضية
تدفق بيانات الفيديو وأجهزة الاستشعار ضخمة
المحطة الأرضية → الطائرات بدون طيار
حزم التكوين الصغيرة أو الإقرارات فقط
توفر وحدة Gigabit Fiber Ethernet عرض نطاق ترددي كافٍ لنقل الفيديو المشفر H.264 وH.265 الشائع.
لماذا لا يتم وضع TTL وEthernet على ألياف واحدة؟
في حين أن تحويل البروتوكول مثل UART-to-IP أمر ممكن، إلا أن العديد من أنظمة الطائرات بدون طيار الاحترافية لا تزال تفضل روابط الاتصال المستقلة.
تشمل الأسباب ما يلي:
1. العزلة الجسدية تحسن الموثوقية
إذا زادت حركة مرور الفيديو فجأة أو واجه نظام Ethernet فشلاً، فستظل قناة التحكم في الطيران غير متأثرة.
حتى عندما يفشل رابط الفيديو:
بالنسبة لأنظمة الطائرات بدون طيار ذات المهام الحرجة، تتمتع الموثوقية دائمًا بأولوية أعلى من تقليل عدد الكابلات.
2. توافق البروتوكول الأصلي
لا تزال العديد من مكونات الطائرات بدون طيار تعتمد على الاتصال التسلسلي الأصلي:
يوفر UART/TTL المباشر عبر الألياف حلاً بسيطًا وذو زمن وصول منخفض ومستقل عن البرامج.
3. انخفاض مخاطر التنمية
يتطلب تحويل الاتصال التسلسلي إلى Ethernet معالجات إضافية وحزم برامج وإدارة للشبكة.
يقدم هذا:
بالنسبة للطائرات بدون طيار الصناعية والدفاعية، غالبًا ما تعني البساطة موثوقية أعلى.
اختيار كابلات الألياف لتطبيقات الطائرات بدون طيار
على عكس أسلاك تصحيح الألياف القياسية، تتطلب تطبيقات الطائرات بدون طيار كابلات ألياف بصرية معززة مصممة خصيصًا.
المواصفات النموذجية تشمل:
داخل الكابل:
يسمح هذا التصميم للكابل بمقاومة السحب والاهتزاز والدوران المستمر أثناء تشغيل الطائرات بدون طيار.
بنية الألياف ثنائية النواة النموذجية
يعد كبل الألياف أحادي الوضع ثنائي النواة أحد الحلول الأكثر شيوعًا.
الألياف الأساسية 1:
الألياف الأساسية 2:
تعمل كل نواة من الألياف كقناة اتصال مستقلة مزدوجة الاتجاه، مما يضمن العزل التام بين التحكم ونقل الحمولة.
الاتجاه المستقبلي: نحو شبكات الطائرات بدون طيار ذات بروتوكول الإنترنت بالكامل
تتجه صناعة الطائرات بدون طيار تدريجياً نحو بنيات موحدة تعتمد على شبكة إيثرنت مدفوعة بما يلي:
قد تدمج أنظمة الطائرات بدون طيار المستقبلية ما يلي:
في شبكة IP حتمية واحدة.
ومع ذلك، لا تزال العديد من منصات الطائرات بدون طيار الصناعية والمقيدة والمضادة للتشويش والدفاعية تعتمد اليوم على بنية القناة المزدوجة:
TTL عبر الألياف + إيثرنت عبر الألياف
لأنه يوفر أعلى مستوى من الموثوقية.
حل أوليكوم
توفر OLYCOM وحدات اتصالات الألياف الضوئية المدمجة المناسبة لتكامل الطائرات بدون طيار:
يمكن استخدام كلتا الوحدتين بشكل فردي أو مجتمعتين في بنية اتصالات الطائرات بدون طيار ثنائية القناة.
خاتمة
مع استمرار توسع تطبيقات الطائرات بدون طيار من الطائرات الاستهلاكية بدون طيار إلى أسواق التفتيش الصناعي والأمن والدفاع، أصبحت اتصالات الألياف الضوئية تقنية رئيسية لتحقيق نقل لمسافات طويلة ومضاد للتداخل وموثوقية عالية.
يظل الجمع بين TTL عبر الألياف للتحكم في المهام الحرجة وGigabit Ethernet عبر الألياف للحمولات ذات النطاق الترددي العالي بنية ناضجة ومعتمدة على نطاق واسع لأنظمة الطائرات بدون طيار الاحترافية.
