مقدمة
مع استمرار توسع شبكات الشركات ومراكز البيانات وبنية تحتية الحرم الجامعيتتعرض المنظمات بشكل متزايد للتحدي لربط المواقع المنفصلة جغرافياً دون المساس بعرض النطاق الترددي، والموثوقية، أو قابلية التوسع.
المعياروحدات 10G Ethernet البصريةتقتصر عادة على مسافات نقل تصل إلى 10 كم أو 40 كم ، مما يجعلها غير مناسبة للاتصال بين المواقع لمسافات طويلة.
توفر تقنية تقسيم الموجات الكثيفة (DWDM) حلًا فعالًا من خلال تمكين إرسال إشارات بصرية متعددة في وقت واحد عبر زوج واحد من الألياف الضوئية.
جنبا إلى جنب مع تقنيات التضخيم البصري وتعويض التشتت ، يمتد DWDM مسافة الإرسال بشكل كبير مع تعظيم موارد الألياف الموجودة.
تقدم هذه الدراسة الحالة حل 10G DWDM من نقطة إلى نقطة على بعد 100 كممنصة OM3800 DWDM، يوضح كيف اثنينأجهزة التبديل 10G Ethernetيمكن أن تكون مترابطة بسلاسة من خلال نقل بصري شفاف.
يدعم الحل أربع خدمات إثنر 10G مستقلة ، مما يوفر قدرة مجمعة تبلغ 40 جيجابت في الثانية مع تقليل استهلاك الألياف وتوفير مجال للتوسع في المستقبل.
متطلبات العملاء
احتاج العميل إلى إنشاء اتصال عالي السرعة بين موقعين يقعان على بعد حوالي 100 كم.
وقد قام كلا المواقع بالفعل بنشر محولات Ethernet 10G وأرادوا توسيع شبكتهم الحالية دون استبدال البنية التحتية للتبديل.
تتضمن المتطلبات الأساسية للعميل:
لتلبية هذه المتطلبات ، اقترحت Olycom حلًا نقلًا نقطة إلى نقطة DWDM 40G باستخدام منصة النقل البصري OM3800.
بنية الشبكة

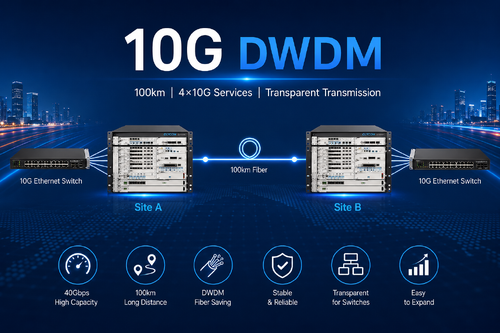

يعتمد الحل على بنية DWDM النقطة إلى النقطة الكلاسيكية بين الموقع A والموقع B.
في كل موقع ، يتم توصيل مفتاح Ethernet 10G الموجود مباشرة إلى بطاقة OM3800 10G OTU باستخدام وحدات ضوئية رمادية قياسية 10G.
تقوم بطاقة OTU بتحويل الأطوال الموجية الرمادية من جانب العميل إلى أطوال موجات DWDM قبل إرسالها إلى وحدة DWDM MUX / DEMUX ذات 8 قنوات.
يتم بعد ذلك تضخيم الإشارة البصرية المتعددة بواسطة مكبر EDFA Booster ، والذي يتم نقله على بعد حوالي 100 كم من الألياف أحادية الوضع ، ويتم تعويضه بواسطة وحدة تعويض التشتت (DCM) ،وتضخم مرة أخرى من قبل EDFA قبل مكبر قبل الوصول إلى الموقع البعيد.
وأخيراً، تحول OTU عن بعد أطوال موجات DWDM إلى إشارات بصرية 10G Ethernet القياسية وتقدمها مباشرة إلى مفتاح 10G Ethernet عن بعد.
خلال عملية الإرسال بأكملها ، تعمل مفاتيح Ethernet بشكل طبيعي دون الحاجة إلى أي تغييرات في التكوين أو تحويل البروتوكول.
يعمل نظام DWDM كطبقة نقل بصرية شفافة بين الشبكتين.
تكوين الحل
يتكون النظام المنشود من المعدات التالية في الموقعين:
|
الفئة |
النموذج |
الوصف |
|
الهيكل |
OM3800-CH08 |
هيكل 2U مع 8 فتحات خدمة |
|
بطاقة NMS |
OM3800-NMS |
بطاقة إدارة الشبكة |
|
بطاقة OTU |
OM3800-OTU-10G |
4 × 10G Grey SFP+ إلى 4 × DWDM SFP+ |
|
موكس/ديموكس |
OM3800-MDU08 |
8-قناة DWDM Multiplexer/Demultiplexer |
|
دعم الـ EDFA |
OM3800-OBA20/G12 |
مكبرات المكبرات البصرية |
|
DCM |
OM3800-DCM |
وحدة تعويض التشتت |
|
العميل SFP+ |
وحدة 10G الرمادية |
10 كيلومترات LC Duplex |
|
خط SFP+ |
وحدة 10G DWDM |
100 كيلومتر LC Duplex |
يدعم هذا التكوين أربع خدمات 10G نشطة مع ترك أربعة أطوال موجة DWDM إضافية متاحة للتوسع في الشبكة في المستقبل.
كيف يتكامل مفتاح إيثيرنت 10G مع نظام DWDM؟
واحدة من أكبر مزايا هذا الحل هو اندماجه السلس مع بنية تحتية إيثيرنت القائمة.
بدلاً من استبدال المفاتيح أو ترقية بروتوكولات الشبكة، يقوم العميل ببساطة بتوصيل كل مفتاح إثنتر 10G إلى منصة OM3800 باستخدام وحدات بصرية 10G SFP + القياسية.
تقوم منصة DWDM بعد ذلك ببعض وظائف النقل البصري:
نظرًا لأن نظام DWDM يعمل بالكامل على الطبقة البصرية ، فإنه يبقى شفافة تمامًا لخدمات Ethernet الطبقة العليا.
من منظور مفاتيح Ethernet ، يبدو أن المفتاح البعيد متصل عبر رابط بصري قياسي ، على الرغم من أن مسافة الإرسال الفعلية تصل إلى حوالي 100 كم.
تسمح هذه الهندسة المعمارية الشفافة للمنظمات بتوسيع الشبكات الحالية دون تغيير تكوينات المفتاحات وسياسات التوجيه وإعدادات VLAN أو أنظمة إدارة الشبكة.
عملية الإرسال البصري
سير العمل الكامل لنقل الكهرباء بسيط وفعال للغاية.
تضمن هذه العملية أداءً بصريًا ممتازًا مع تقليل فترة التأخير إلى الحد الأدنى والحفاظ على سلامة خدمة Ethernet.
المزايا التقنية
1ناقل طاقة عالية
ويدعم الحل أربع خدمات إثنتر 10G مستقلة بقدرة نقل إجمالية تبلغ 40 جيجابت في الثانية.
لا تزال قنوات DWDM إضافية متاحة للتحديثات المستقبلية دون استبدال المنصة الحالية.
2الاتصال على مسافات طويلة
من خلال الجمع بين مكبرات EDFA البصرية ووحدات تعويض التشتت ، يدعم النظام بثقة مسافات الإرسال التي تصل إلى 100 كم تقريبًا ،جعلها مناسبة لشبكات العمود الفقري في المدن والمنطقة.
3الاستخدام الفعال للألياف
بدلاً من نشر أزواج ألياف منفصلة لكل خدمة، تتشارك إشارات 10G متعددة في زوج ألياف واحد من خلال تكنولوجيا DWDM، مما يقلل بشكل كبير من تكاليف البنية التحتية للألياف.
4تشغيل الشبكة الشفافة
تقوم منصة DWDM بنقل بصري فقط ولا تغير إطارات Ethernet أو بروتوكولات الطبقة العليا.
المفاتيح الحالية تستمر في العمل تماما كما كانت من قبل، مما يسهل النشر والصيانة.
5التوسع المرن
تستخدم DWDM MUX المثبتة بـ 8 قنوات حاليًا أربعة أطوال موجة فقط ، مما يترك قنوات إضافية متاحة لنمو الخدمة في المستقبل.يمكن للعملاء زيادة عرض النطاق الترددي دون تغيير بنية تحتية النقل البصري.
تطبيقات نموذجية
هذا الحل 10G DWDM قابلة للتطبيق على نطاق واسع في مختلف الصناعات حيث يتطلب الاتصال لمسافات طويلة وعرض النطاق الترددي العالي.
وتشمل سيناريوهات النشر النموذجية:
في كل من هذه البيئات ، تمكن نقل DWDM الشفاف المنظمات من توسيع شبكات Ethernet الحالية مع الحفاظ على الاستثمار في معدات التبديل.
الاستنتاج
يوضح هذا المشروع كيف أن نظام OM3800 10G DWDM يوفر حلًا موثوقًا وقابلًا للتطوير وفعالًا من حيث التكلفة لربط مفتاحين 10G Ethernet عبر 100 كم من الألياف الضوئية.
من خلال الجمع بين بطاقات 10G OTU، 8-قناة DWDM multiplexers، EDFA مكبرات البصرية، ووحدات تعويض التشتت،الحل يوفر نقل بصري شفاف بقدرة إجمالية تبلغ 40 جيجابت في الثانية مع تقليل استهلاك الألياف بشكل كبير.
نظرًا لأن مفاتيح Ethernet الحالية لا تتغير ، فإن النشر سريع ومباشر ، مما يقلل من اضطرابات التشغيل ويقلل من تكاليف التنفيذ.توفر أطوال موجة DWDM المحجوزة مسار هجرة واضح لتوسيع نطاق النطاق الترددي في المستقبل، مما يجعل الحل مناسبًا لشبكات الشركات المتنامية ومراكز البيانات وبيئات الحرم الجامعي والبنية التحتية للاتصالات في المدن.
بالنسبة للمنظمات التي تبحث عن حل موثوق به لـ 10G DWDM، أو نظام نقل للألياف القابل للتوسع على بعد 100 كم، أو طريقة عملية لربط مفتاحين 10G Ethernet على مسافات طويلة،منصة OM3800 تقدم مزيج مثالي من الأداء، المرونة، وحماية الاستثمارات. هذه الهندسة المعمارية لا تعالج فقط متطلبات الاتصال اليوم ولكن أيضا يضع أساسا صلبا لتوسيع الشبكات البصرية في المستقبل
