June 3, 2026
نظرة عامة على المشروع
احتاج أحد العملاء إلى نظام نقل DWDM عالي السعة من نقطة إلى نقطة لربط موقعين لمركز البيانات عبر بنية تحتية موجودة من الألياف المظلمة.
وتضمنت المتطلبات الأساسية ما يلي:
|
غرض |
متطلبات |
|
نوع الخدمة |
10 جيجا إيثرنت |
|
القدرة الأولية |
200 جرام |
|
التوسع المستقبلي |
400 جرام |
|
مسافة الألياف |
50 كم |
|
فقدان الألياف |
15 ~ 18 ديسيبل |
|
حماية |
حماية الخط البصري (OLP) |
|
بنيان |
نقطة إلى نقطة DWDM |
|
استراتيجية التوسع |
الدفع حسب النمو |
خطط العميل لتفعيل 20 خدمة 10 جيجا فقط في المرحلة الأولية والتوسع إلى 40 خدمة 10 جيجا لاحقًا دون استبدال منصة DWDM الحالية.
أهداف التصميم
ركز تصميم المشروع على الأهداف الهندسية التالية:
دعم 200G انتقال متماسك أكثر من 50 كجم من الألياف
السماح بالترقية السلسة إلى 400 جيجا
ضمان استقرار الإرسال العالي تحت توهين الألياف 15 ~ 18dB
توفير التكرار الحماية البصرية
تقليل النفقات الرأسمالية أثناء نشر المرحلة الأولى
الحفاظ على استثمار الطبقة البصرية للتوسع في المستقبل
هندسة الحلول
الحل المقترح يعتمد علىمنصة Olycom OM5800 DCI-BOX المتماسكة DWDM.

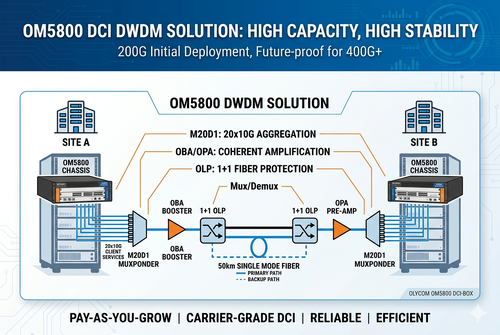

1. هندسة النظام
الموقع أ
↓
منصة OM5800 DWDM
↓
50 كم من الألياف أحادية الوضع
↓
منصة OM5800 DWDM
↓
الموقع ب
2. تكوين المعدات
2.1 الطبقة البصرية
|
الوحدة النمطية |
وظيفة |
|
OMD08 |
8CH DWDM Mux/Demux |
|
OP1 |
1+1 حماية الخط البصري |
|
أوبا |
مكبر للصوت الداعم |
|
أوبا |
مكبر للصوت المسبق |
|
أو سي إم (اختياري) |
مراقبة القناة البصرية |
|
أوتدر (اختياري) |
مراقبة الألياف |
2.2 الطبقة الكهربائية
المرحلة الأولى – نشر 200 جيجا
|
الوحدة النمطية |
وظيفة |
|
M20D1 |
20 × 10GE → 1 × 200 جرام موكسبوندر متماسك |
المرحلة الثانية – توسيع 400 جيجا
|
الوحدة النمطية |
وظيفة |
|
2*M20D1 |
2*20 x 10GE → 2 x 200G مستجيب متماسك |
|
T4Q1 (اختياري) |
4 × 100GE → 1 × 400G جهاز إرسال واستقبال متماسك |
تفاصيل التصميم الهندسي
1. تجميع خدمة العملاء
تجمع بطاقة M20D1 muxponder عشرين خدمة عميل 10GE في طول موجي ضوئي واحد متماسك 200G.
الخصائص التقنية
|
المعلمة |
مواصفة |
|
واجهات العميل |
20 × إس إف بي + 10 جي إي |
|
واجهة الخط |
1 × CFP2-DCO 200 جرام |
|
شبكة DWDM |
نطاق C 50 جيجا هرتز قابل للضبط |
|
تعديل |
كيو بي إس كيه / 16QAM |
|
FEC |
أوفيك |
|
رسم خرائط الخدمة |
ODU2 → ODUC2 → OTUC2 |
توفر وحدة CFP2-DCO المتماسكة تحملًا محسنًا لـ OSNR وأداء نقل محسنًا مقارنة بالبصريات الرمادية التقليدية.
2. تحليل ميزانية الارتباط البصري
شروط الألياف
|
غرض |
قيمة |
|
مسافة الألياف |
50 كم |
|
توهين الألياف |
15 ~ 18 ديسيبل |
|
موصل/هامش لصق |
2 ~ 3 ديسيبل |
|
إجمالي خسارة الارتباط المقدرة |
18 ~ 21 ديسيبل |
نظرًا لأن إجمالي التوهين البصري يقترب من عتبة حساسية المستقبل المتماسكة، يتم تقديم تضخيم EDFA.
تصميم تضخيم EDFA
الحل يعتمد:
|
نوع مكبر الصوت |
موضع |
|
أوبا |
نقل الداعم الجانبي |
|
أوبا |
تلقي مكبر للصوت المسبق الجانبي |
يمكن إضافة تضخيم خط OLA الاختياري للنشر ذو السعة الأعلى في المستقبل.
خصائص EDFA
|
غرض |
قيمة |
|
يكسب |
ما يصل إلى 33 ديسيبل |
|
طاقة الإخراج |
ما يصل إلى +20 ديسيبل |
|
شكل الضوضاء |
نموذجي 5 ديسيبل |
|
فرقة العمل |
النطاق C 1528 ~ 1565 نانومتر |
يضمن تصميم مكبر الصوت هامش OSNR كافيًا لنقل 200G متماسك عبر النطاق البصري بأكمله.
3. تخطيط قناة DWDM
المرحلة 1
|
الموارد |
الاستخدام |
|
القنوات النشطة |
1 |
|
القدرة المحتلة |
200 جرام |
|
القنوات المحجوزة |
7 |
المرحلة 2
|
الموارد |
الاستخدام |
|
القنوات النشطة |
2 |
|
القدرة المحتلة |
400 جرام |
|
القنوات المحجوزة |
التوسع المستقبلي |
تدعم منصة OMD08 ما يصل إلى 8 أطوال موجية على شبكة DWDM بتردد 50 جيجاهرتز، مما يسمح بالانتقال في المستقبل نحو:
400G أطوال موجية متماسكة
800G أطوال موجية متماسكة
شبكة ROADM
بنية DCI متعددة المواقع
4. تصميم الحماية البصرية
ولضمان استمرارية الخدمة، يدمج النظام حماية الخط البصري OP1.
ميزات الحماية
|
وظيفة |
وصف |
|
وضع الحماية |
1+1 حماية من الألياف |
|
تبديل الوقت |
<15 مللي ثانية |
|
وضع التشغيل |
آلي / يدوي |
|
وضع الاسترداد |
المدعومة |
|
واجهة |
اسم |
وظيفة |
|
الخط في |
واجهة إدخال PA/LA/BA |
منفذ إدخال الطاقة الضوئية للإشارة الصغيرة. |
|
تسجيل الخروج |
واجهة إخراج PA/LA/BA |
EDFA تضخيم المنفذ البصري للإخراج. |
|
أوتدر IN1 |
واجهة إدخال OTDR |
منفذ بصري لإدخال إشارة OTDR |
|
مون خارج |
منفذ المراقبة |
واجهة مراقبة أداء EDFA، قم بالاتصال بـ OPM أو مطياف. |
|
إدارة الطلب العالمي كوم |
منفذ كوم |
المنفذ البصري WDM COM |
|
ودم 1510 |
1510 إشارة |
1510 منفذ ضوء الإشارة |
|
دي ام 1550 |
1550 إشارة |
1550 منفذ ضوء الإشارة |
|
خارج OSC |
مراقبة منفذ إخراج القناة |
قم بربط SFP RX لنقل معلومات إدارة الشبكة. |
|
آر إكس |
منفذ إدخال الوحدة الضوئية |
نقل معلومات إدارة الشبكة |
|
تكساس |
منفذ إخراج الوحدة البصرية |
نقل معلومات إدارة الشبكة |
آلية الحماية
1. في ظل الظروف العادية: تعمل حركة المرور على المسار البصري الأساسي، ستظل الألياف الاقتصادية في وضع الاستعداد
2. عند حدوث تدهور أو انقطاع الألياف: تكتشف مراقبة الطاقة الضوئية وجود خلل
يقوم OP1 تلقائيًا بتحويل حركة المرور إلى مسار النسخ الاحتياطيويتم تقليل انقطاع الجهاز إلى ميلي ثانية
تعمل هذه البنية على تحسين توفر الشبكة وموثوقية SLA بشكل كبير.
5. استراتيجية التوسع المستقبلية
طلب العميل إمكانية التوسع على المدى الطويل دون استبدال الأجهزة بشكل كبير.
تدعم منصة OM5800:
|
ترقية الاتجاه |
القدرة |
|
200 جرام → 400 جرام |
المدعومة |
|
400 جرام → 800 جرام |
المدعومة |
|
الشبكة الثابتة ← الشبكة المرنة |
المدعومة |
|
نقطة إلى نقطة → ROADM |
المدعومة |
يمكن للعميل زيادة عرض النطاق الترددي للخدمة تدريجيًا أثناء إعادة الاستخدام:
الهيكل الموجود
DWDM mux/demux
مكبرات الصوت الضوئية
نظام الحماية
البنية التحتية للألياف
وهذا يقلل من تكاليف الترقية المستقبلية والتعطيل التشغيلي.
النشر على مستوى الرف
التكوين المقترح لكل موقع
|
معدات |
كمية |
|
هيكل OM5800 |
1 |
|
بطاقة M20D1 |
1~2 |
|
بطاقة OP1 OLP |
1 |
|
مضخم صوت أوبا |
1 |
|
مكبر للصوت أوبا |
1 |
|
وحدة OMD08 DWDM |
1 |
|
وحدات الطاقة المزدوجة |
2 |
المزايا التشغيلية
1. موثوقية عالية:تكنولوجيا النقل المتماسكة
2. الاستخدام الفعال للألياف
3. العمارة المعيارية
4. بنية من فئة الناقل
خاتمة
نجحت منصة DWDM المتماسكة OM5800 في تقديم حل نقل DCI قابل للتطوير وعلى مستوى الناقل لشبكة مترو العميل الضوئية التي يبلغ طولها 50 كم.
حقق المشروع:
النشر الأولي 200G
مسار الهجرة السلس نحو 400G
نقل موثوق به يزيد عن 15 ~ 18 ديسيبل من الخسارة البصرية
تبديل سريع للحماية البصرية
حماية الاستثمار في البنية التحتية على المدى الطويل
توضح هذه الحالة مرونة وقابلية التوسع لمنصة OM5800 لتطبيقات DCI الخاصة بالمؤسسات، والنقل الناقل، والتطبيقات الأساسية البصرية للمترو.
