خلفية المشروع
تطلب مشروع شبكة بصرية بعيدة المدى حلاً فعالاً من حيث التكلفة وعالي السعة للإرسال بين موقعين يفصل بينهما 90 كم.
احتاج العميل إلى نقل حركة مرور العملاء 4 × 100 جيجابت في الثانية عبر بنية تحتية لليف بصري واحد، مما يقلل من الأعمال المدنية وتكاليف الألياف مع الحفاظ على موثوقية وإدارة عالية.
بعد التقييم الفني، اختار فريق الهندسة منصة Olycom OM5800، ونشر حلاً DWDM ثنائي الاتجاه لليف بصري واحد يعتمد على أجهزة الإرسال والاستقبال المتماسكة CFP2 BiDi بقوة 400 جيجابت في الثانية مقترنة بتقنية مقسم النطاق السلبي.تحدي المشروع: الإرسال المتماسك لليف بصري واحدتواجه أجهزة الإرسال والاستقبال البصرية المتماسكة التي تعمل عبر ليف بصري واحد تحديًا فيزيائيًا أساسيًا: الإشارة البصرية المرسلة أقوى بكثير من الإشارة المستقبلة من الطرف البعيد.
على ليف بصري مشترك، ينتقل تشتت رايلي الخلفي وانعكاسات الموصلات من الإشارة الخارجة مرة أخرى إلى المستقبل، مما قد يطغى على الكاشف المتماسك.
شملت التحديات الإضافية لهذا النشر:
فقدان امتداد عالي يبلغ حوالي 25 ديسيبل عبر 90 كم يتطلب تضخيمًا بصريًا
الحاجة إلى حركة مرور ثنائية الاتجاه على ليف بصري واحد لتقليل تكلفة البنية التحتية

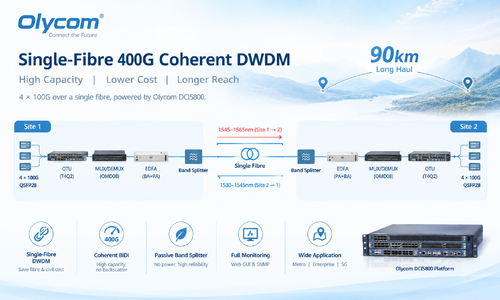

جانب العميل ← OTU (T4Q2) ← MUX/DEMUX (OMD08) ← EDFA (BA+PA) ← مقسم النطاق ← ليف بصري واحد ← مقسم النطاق ← EDFA (PA+BA) ← MUX/DEMUX ← OTU ← جانب العميل
المفتاح لتمكين الإرسال المتماسك لليف بصري واحد هو مقسم النطاق، الذي يقسم نطاق C إلى نطاقين منفصلين للطول الموجي:
النطاق الأحمر (1545-1565 نانومتر) - يحمل حركة المرور من الموقع 1 إلى الموقع 2
النطاق الأزرق (1530-1545 نانومتر) - يحمل حركة المرور من الموقع 2 إلى الموقع 1
لا يلزم وجود ألياف خاصة أو مكونات نشطة لتحقيق الفصل ثنائي الاتجاه.لماذا DWDM لليف بصري واحد؟س: لماذا تختار ليفًا بصريًا واحدًا بدلاً من نشر مزدوج تقليدي؟
يقلل DWDM لليف بصري واحد من متطلبات البنية التحتية للألياف إلى النصف، مما يقلل بشكل مباشر من تكاليف الألياف المستأجرة ونفقات الأعمال المدنية.
بالنسبة للطرق بعيدة المدى حيث تكون الألياف محدودة أو باهظة الثمن، يمثل هذا توفيرًا كبيرًا في التشغيل ورأس المال.
مقسم النطاق هو مكون سلبي بالكامل بدون متطلبات طاقة، مما يضيف تعقيدًا ضئيلًا مع تمكين بنية الليف البصري الواحد.
بالاقتران مع أجهزة الإرسال والاستقبال المتماسكة BiDi، يوفر الحل سعة 400 جيجابت في الثانية بنفس بصمة الألياف مثل النظام التقليدي ذي القناة الواحدة.
معلمات النشر الرئيسية
مسافة الامتداد: 90 كم
فقدان الامتداد: حوالي 25 ديسيبل
سعة جانب الخط: 400 جيجابت في الثانية (مجمعة 4 × 100 جيجابت في الثانية)
نوع جهاز الإرسال والاستقبال: 400G Coherent CFP2 BiDi
واجهات العميل: 4 × 100G QSFP28 (100GBASE-LR4)
التضخيم: OBA20/G12 (معزز) + OPA16/G20 (مضخم مسبق) لكل اتجاه
Mux/Demux: OMD08 - 8 قنوات C21-C28 100 جيجاهرتز DWDM
تقنية الليف البصري الواحد: مقسم النطاق (فصل نطاق C الأحمر/الأزرق)
الإدارة: OM5800 NMS عبر واجهة المستخدم الرسومية على الويب و SNMP
توسيع التطبيق: ما وراء الروابط نقطة إلى نقطة
بينما ركز هذا النشر على رابط نقطة إلى نقطة بعيدة المدى، فإن منصة OM5800 نفسها ونهج BiDi لليف البصري الواحد قابلان للتطبيق عبر مجموعة من سيناريوهات الشبكة.
1. شبكات المترو والإقليمية
تستفيد الروابط بين المدن أو بين مراكز البيانات حيث تكون الألياف ذات قيمة عالية بشكل مباشر من DWDM لليف بصري واحد، مما يضاعف السعة الفعالة على البنية التحتية الحالية.
2. شبكات المؤسسات والحرم الجامعي
يمكن للمؤسسات التي لديها ألياف داكنة محدودة بين الحرم الجامعي أو المباني استخدام DWDM لليف بصري واحد لزيادة عرض النطاق الترددي إلى أقصى حد دون نشر ألياف إضافية.
3. شبكات التجميع الخلفي للهاتف المحمول وشبكات الواجهة الأمامية لشبكات الجيل الخامس (5G)
مع توسع شبكات الجيل الخامس، تتطلب روابط الواجهة الأمامية والتجميع الخلفي بشكل متزايد نقلًا عالي السعة ومنخفض الكمون. يوفر DWDM المتماسك لليف بصري واحد مسار ترقية فعالًا دون تغييرات كبيرة في البنية التحتية للألياف.
أسئلة متكررة
س: كيف يحل مقسم النطاق مشكلة التشتت الخلفي؟
يقوم مقسم النطاق بتعيين كل اتجاه إرسال إلى جزء مختلف من نطاق C - الأحمر (1545-1565 نانومتر) والأزرق (1530-1545 نانومتر). نظرًا لأن جهاز الإرسال والاستقبال المتماسك BiDi CFP2 يرسل ويستقبل على نطاقات أطوال موجية مختلفة، فإن ضوء التشتت الخلفي الخاص به يقع خارج نطاق الاستقبال ويتم تصفيته، مما يمنع التداخل.
س: هل مقسم النطاق مكون نشط؟
لا. مقسم النطاق سلبي تمامًا - لا يتطلب طاقة ولا يقدم نقاط فشل نشطة. هذا يساهم في الموثوقية الإجمالية لحل الليف البصري الواحد.
س: هل يمكن إدارة منصة OM5800 عن بعد؟
نعم. يوفر OM5800 NMS واجهة مستخدم رسومية قائمة على الويب للمراقبة في الوقت الفعلي لجميع معلمات أجهزة الإرسال والاستقبال بما في ذلك طاقة الإرسال/الاستقبال لكل قناة، وعتبات الإنذار، ودرجة الحرارة، والجهد، وحالة LOS. يتم أيضًا دعم تكامل استطلاع SNMP لأنظمة إدارة الشبكات الآلية.
س: ما هي واجهات العميل المدعومة؟
تدعم بطاقة OTU T4Q2 واجهات عميل 4 × 100G QSFP28، وتتجمع في إشارة جانب خط متماسكة CFP2 واحدة بقوة 400 جيجابت في الثانية. تدعم المنصة أيضًا تكوينات سعة أعلى لنمو الشبكة المستقبلي.
