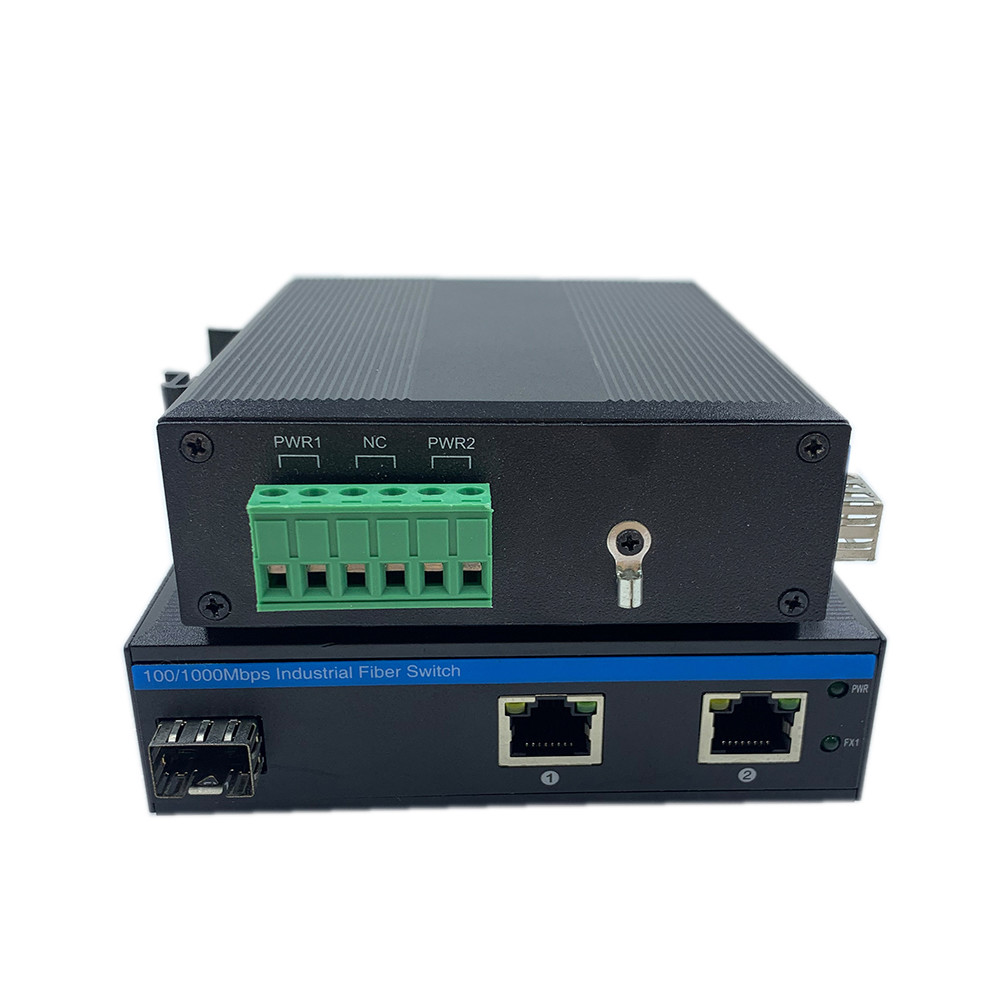

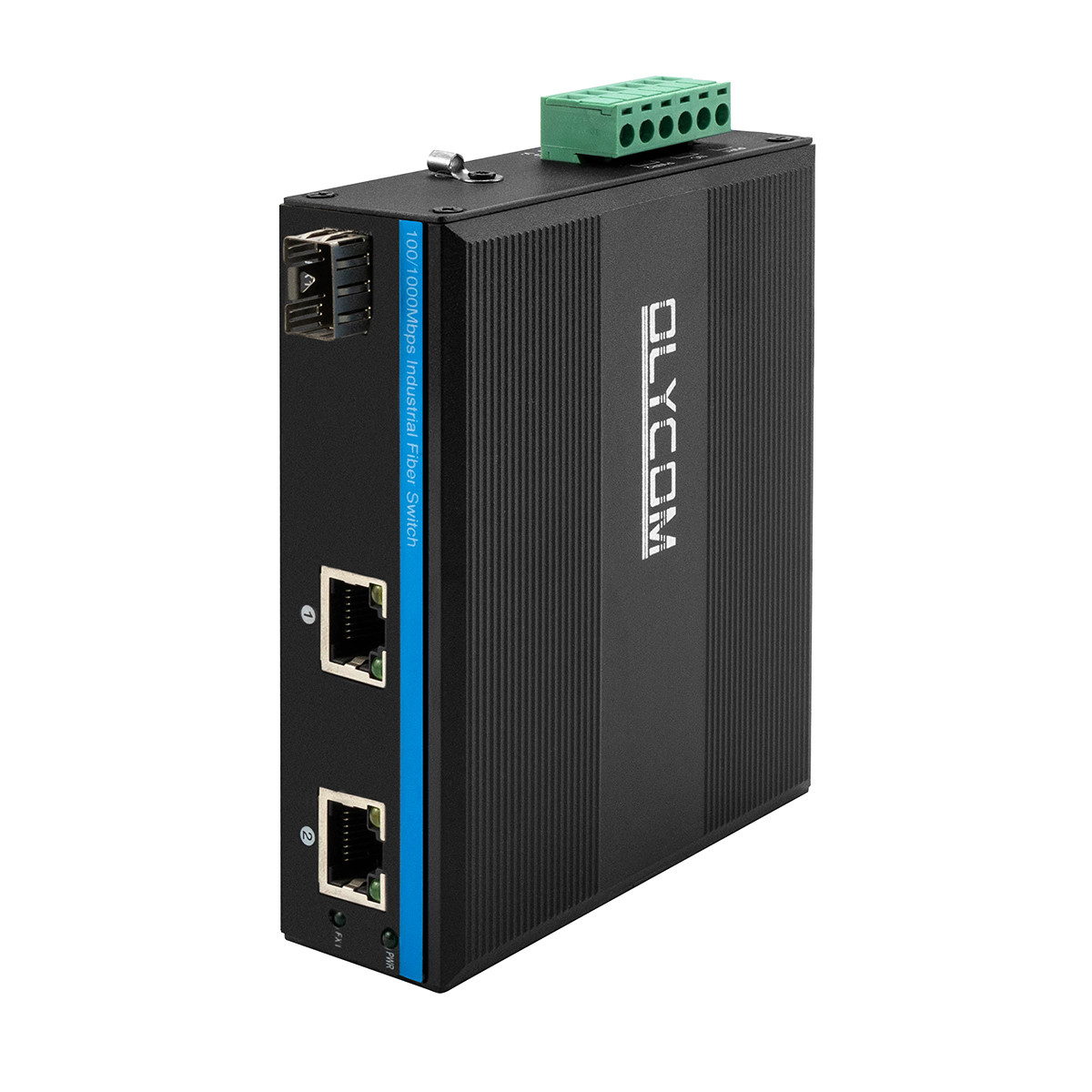

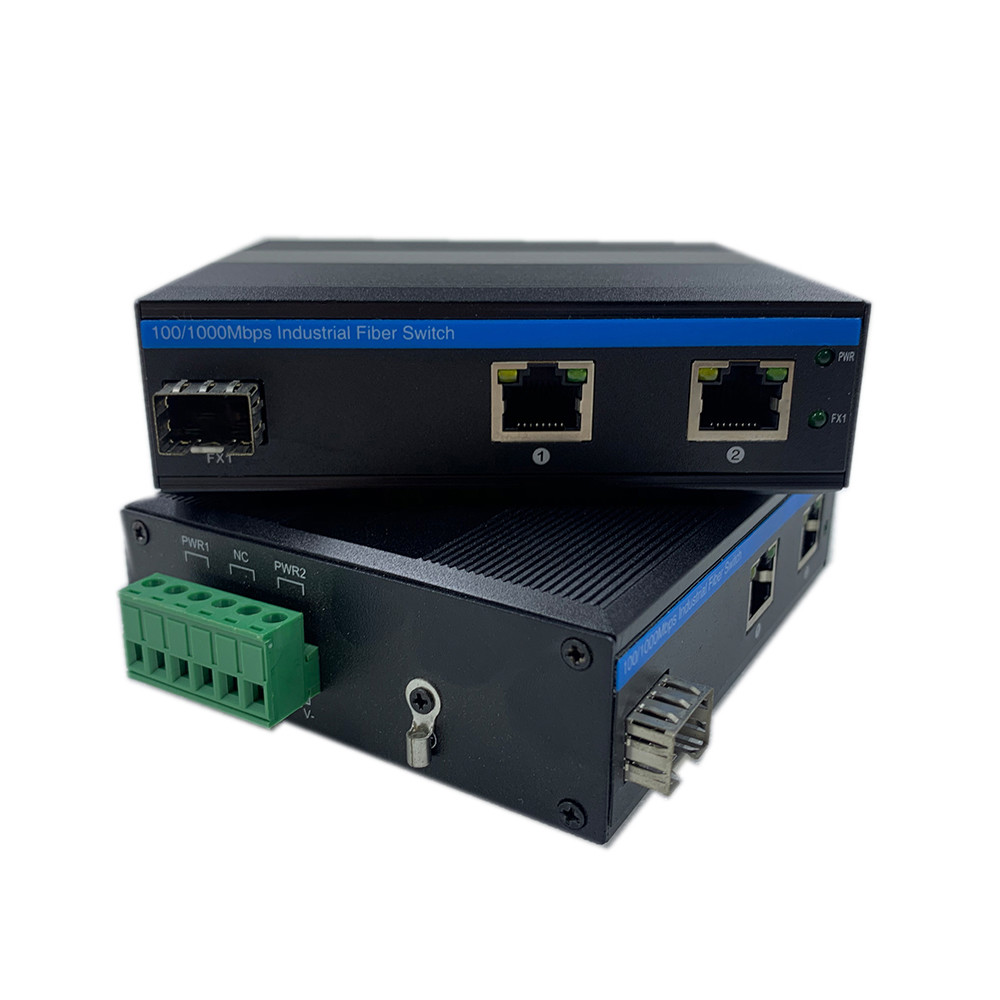

مفتاح الألياف الضوئية الصناعي Gigabit Rugged Ethernet
الميزات الرئيسية لمفتاح الشبكة Gigabit
إنه حل مثالي لمراقبة IP، والرياح، والكهرباء، ومترو الأنفاق PIS، وأتمتة التجميع، و SCADA للطاقة، ومعالجة مياه الصرف الصحي، والمعادن، والنقل الذكي، والنقل بالسكك الحديدية، والجيش والصناعات الأخرى
مواصفات مفتاح الألياف الخارجية
| اسم المنتج | مفتاح ألياف صناعي بسرعة 10/100/1000 ميجابت في الثانية (1F+4=2TP) |
| رقم الموديل | IM-FS120GE |
| المنفذ |
1x100/1000M SFP Fiber SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500-meter 2x10/100/1000M UTP RJ45 (دعم الاستشعار التلقائي MDI/MDIX) 1x6-PIN Power Terminal Block |
| البروتوكول |
IEEE 802.3 (10Base-T) IEEE 802.3u (100Base-TX) IEEE 802.3ab (1000Base-TX) |
| ميزات التبديل |
وضع الإرسال: التخزين وإعادة التوجيه تأخير إعادة التوجيه:<10us عرض النطاق الترددي للنظام: 6 جيجابت في الثانية (بدون ازدحام مروري) معدل إعادة التوجيه: 8.928 ميجابت في الثانية MAC: 4K حجم مخزن الحزم: 1.75 ميجابايت |
| وسائط الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج ملتوي غير محمي (≤100 متر) 100/1000BASE-TX: CAT5 أو أعلى زوج ملتوي محمي (≤100 متر) |
| مؤشرات LED |
الطاقة، الألياف، الشبكة، PoE PWR: الطاقة
Fiber: FX1 تشغيل: الإرسال طبيعي إيقاف: الإرسال غير طبيعي (وحدة بصرية معيبة أو غير متصلة)
برتقالي نحاسي: مؤشر PoE تشغيل: PoE يعمل إيقاف: PoE لا يعمل أو هذا جهاز غير PoE
أخضر نحاسي: مؤشر السرعة تشغيل: سرعة الإرسال 1000 ميجابت في الثانية وميض: قيد الإرسال إيقاف: غير متصل أو سرعة العمل 10/100 ميجابت في الثانية |
| استهلاك الطاقة | تحميل كامل ≤5 واط |
| مزود الطاقة |

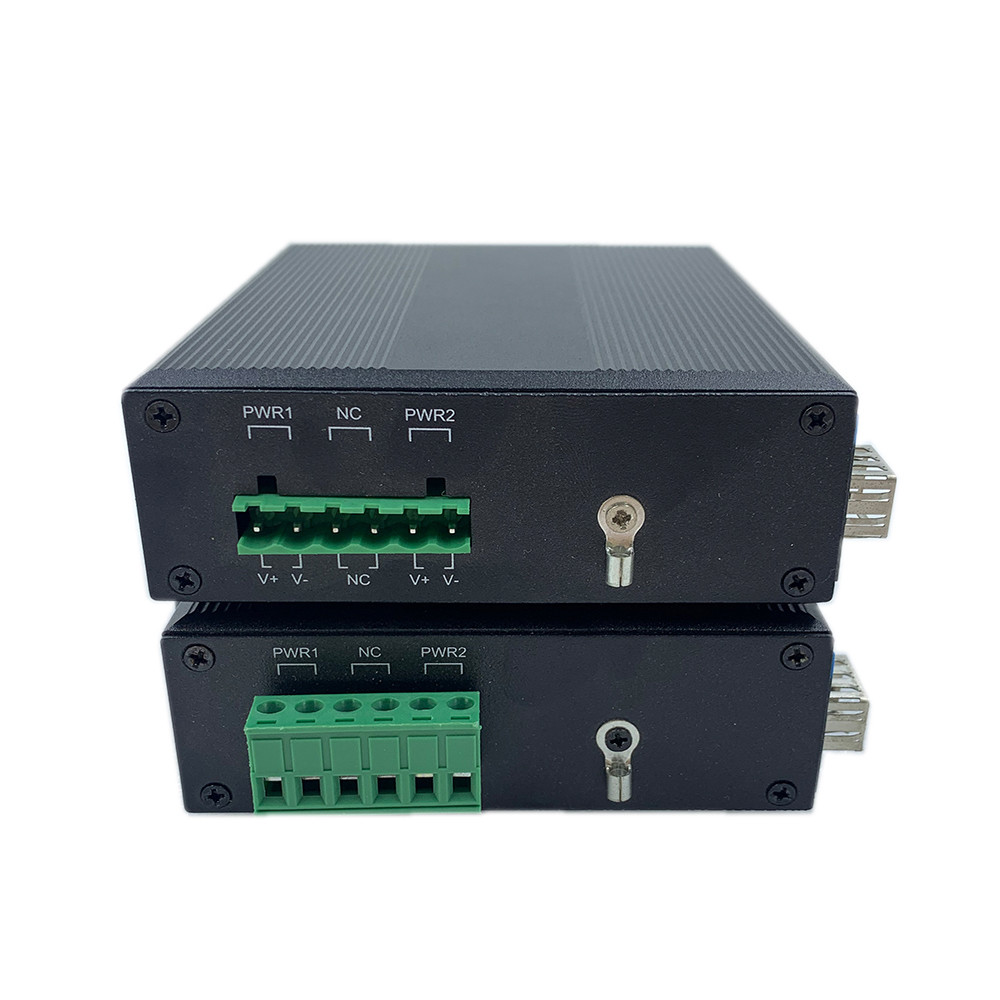

إدخال DC12V~DC52V زائد عن الحاجة، عادةً DC12V/DC24V/DC48V التوصيل العكسي: مدعوم |
| البيئة |
درجة حرارة التشغيل: -40 درجة مئوية ~ 75 درجة مئوية درجة حرارة التخزين: -40 درجة مئوية ~ 85 درجة مئوية الرطوبة أثناء التشغيل: 10% ~ 90%، غير متكثفة الرطوبة أثناء التخزين: 10% ~ 95%، غير متكثفة |
| المعايير الصناعية |
ESD: IEC61000-4-2، ±15KV في الهواء، ±6KV عند التلامس EFT: IEC61000-4-4، عام ±6KV اندفاع التيار: IEC61000-4-5، تفاضلي ±2KV، مشترك ±6KV |
| الشهادة |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014 |
| المعلومات الميكانيكية |
الغلاف: غلاف معدني مموج، مستوى IP40 الأبعاد: 114*93*35 مم طريقة التركيب: تركيب على سكة Din/الحائط الوزن: 0.35 كجم/0.45 كجم (صافي/إجمالي) |
| الضمان | 3 سنوات، دعم فني مدى الحياة |
تطبيق مفتاح LAN بـ 3 منافذ
قائمة التعبئة
ملاحظة
الملحقات (حامل سكة DIN، وحدة بصرية، مزود طاقة، سلك توصيل، كابل شبكة، إلخ) غير مضمنة في صندوق التعبئة، يرجى إعدادها بنفسك أو شراء مجموعة كاملة منا
معلومات صندوق الشحن
حجم المنتج: 11.4*9.3*3.5 سم
حجم الصندوق الداخلي: 23*16.5*5.8 سم
وزن المنتج: 0.35 كجم
وزن التعبئة: 0.45 كجم
حجم الصندوق الرئيسي: 67*33*47 سم
كمية التعبئة: 40 قطعة
وزن التعبئة: 20 كجم
| الوحدة البصرية الصناعية | |
| OSPL1G05D | 1000BASE-SX |
| OSPL1G06D | 1000BASE-SX (1310nm) |
| OSPL1G20D | 1000BASE-LX |
| OSPL1G40D | 1000BASE-EX |
| OSBL1G20D-35 | 1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 | 1000BASE-BX-D (TX 1550 RX1310) |
| مزود الطاقة الصناعي DIN | |
| IM-DAC220/DC12V1.67A | AC220V إلى DC12V1.67A، -30 درجة مئوية ~ 70 درجة مئوية |
| IM-DAC220/DC24V1A | AC220V إلى DC24V1A، -30 درجة مئوية ~ 70 درجة مئوية |
ملاحظة
تُستخدم النماذج المحددة عادةً لمجموعة حلول كاملة
الأسئلة الشائعة
1، على أي شريحة يعتمد؟
Olycom: Realtek
2، هل يمكنني تخصيصه؟
Olycom: نعم
نحن ندعم خدمات OEM مثل الشعار واسم الطراز والملصق وقناع PVC وأجزاء المنتج (مجموعة التركيب، كتلة طرفية الطاقة، إلخ)
3، هل يمكنني توصيله بأجهزة 10/100M؟
Olycom: نعم
تدعم منافذ الألياف الوحدات البصرية 100M أو 1G، التوصيل والتشغيل، لا حاجة إلى تكوين إضافي
منافذ النحاس متكيفة تلقائيًا 10/100/1000M
4، هل هو مُدار؟
Olycom: لا
إنه مجرد توصيل وتشغيل بسيط، ولكن لدينا نموذج مُدار (IM-FS120GM)
