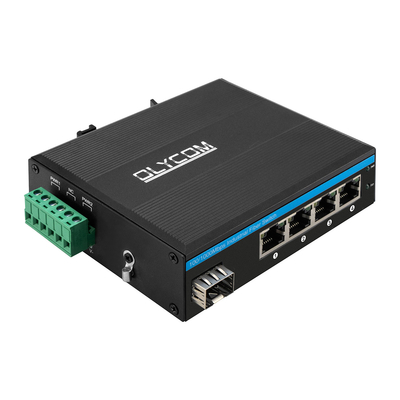

5 منفذ 100/1000Mbps مفتاح الشبكة الصناعية
الميزات الرئيسية لـ SFP Fiber Switch
إنه حل مثالي لمراقبة IP ، الرياح ، الكهرباء ، PIS في المترو ، أتمتة التجميع ، SCADA للطاقة ، معالجة مياه الصرف الصحي ، المعادن ، النقل الذكي ، النقل السكك الحديدية ،الصناعات العسكرية وغيرها
مواصفات مفتاح جيجابيت 5
| اسم المنتج | 10/100/1000Mbps التبديل الصناعي للألياف ((2F + 4TP) |
| رقم الطراز | IM-FS140GE |
| الميناء |

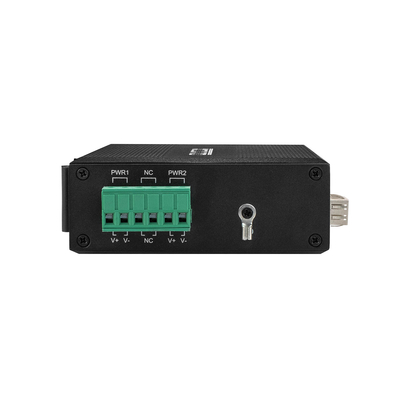

1x100/1000M ألياف SFP SM: 1310nm/1550nm، 20km؛ 1490nm/1550nm، 40~120Km م م: 1310nm، 2Km؛ 850nm، 500 متر 4x10/100/1000M UTP RJ45 ((دعم MDI / MDIX الاستشعار التلقائي) 1x6-PIN بلوك محطة الطاقة |
| البروتوكول |
IEEE 802.3 ((10Base-T) IEEE 802.3u ((100Base-TX) IEEE 802.3ab ((1000Base-TX) |
| ميزات التبديل |
طريقة النقل: التخزين والإرسال تأخير الإرسال: <10us عرض النطاق الترددي للنظام: 10Gbps (غير الازدحام المروري) معدل الإرسال: 14.88Mmps ماك: حجم بوفر الحزمة: 1.75Mb |
| وسائل الإعلام الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج متعرج غير محمي ((≤100m) 100/1000BASE-TX: CAT5 أو أعلى زوج مغلق محمي ((≤ 100m) |
| مصابيح LED |
الطاقة، الألياف، الشبكة، PoE PWR: الطاقة
الألياف: FX1 تشغيل: الإرسال طبيعي مغلق: الإرسال غير طبيعي ((الوحدة البصرية معطلة أو مقطوعة)
البرتقالي النحاسي: مؤشر PoE في: PoE يعمل مغلق: PoE لا يعمل أو هذا هو جهاز غير PoE
أخضر النحاس: مؤشر السرعة على: سرعة الإرسال 1000Mbps "مغمض: في الإرسال" مغلق: غير متصل أو سرعة العمل 10/100Mbps |
| استهلاك الطاقة | الحمل الكامل≤5W |
| إمدادات الطاقة |
مدخل DC12V ~ DC52V الزائد ، عادة DC12V / DC24V / DC48V الاتصال العكسي: الدعم |
| البيئة |
درجة حرارة العمل: -40°C 75°C درجة حرارة التخزين: -40 درجة مئوية 85 درجة مئوية رطوبة العمل: 10%~90%، غير مكثفة رطوبة التخزين: 10%~95%, غير مكثفة |
| معايير الصناعة |
ESD: IEC61000-4-2، ±15KV الهواء، ±6KV الاتصال EFT: IEC61000-4-4، عامة ± 6KV التيار الكهربائي: IEC61000-4-5، الفرق ± 2KV، الشائع ± 6KV |
| الشهادة |
المواصفات المستخدمة في إصدارات الطاقة إصدار EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 المواصفات المختلفة:2020 إف سي سي: 47 CFR إف سي سي الجزء 15 الفرع B ((الفئة B) ANSI C63.4: 2014 |
| المعلومات الميكانيكية |

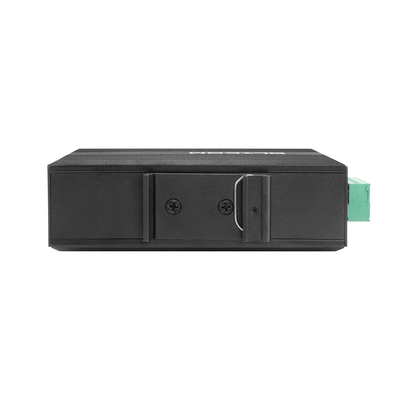

قشرة: قشرة معدنية مجرفة، مستوى الدرجة IP40 الأبعاد: 114*93*35ملم طريقة التثبيت: التثبيت على الحائط الوزن: 0.35 كجم/0.45 كجم ((الصافي/الجمع) |
| الضمان | 3 سنوات، الدعم الفني مدى الحياة |
قائمة التعبئة
ملاحظة
الاكسسوارات ((DIN الحافظة السكك الحديدية، وحدة البصرية، إمدادات الكهرباء، سلك التصحيح، كابل الشبكة الخ) غير مدرجة في صندوق التعبئة، يرجى إعداده بنفسك أو شراء مجموعة كاملة منا
معلومات عن صناديق الشحن
حجم المنتج: 11.4 * 9.3 * 3.5 سم
حجم الصندوق الداخلي: 23 * 16.5 * 5.8 سم
وزن المنتج: 0.35 كجم
وزن التعبئة: 0.45 كجم
حجم الصندوق الرئيسي: 67*33*47 سم
كمية التعبئة: 40 قطعة
وزن التعبئة: 20 كجم
التطبيق
الملحقات
| وحدة بصرية صناعية | |
| OSPL1E06D-85 | 100BASE-FX ((850nm) |
| OSPL1E06D | 100BASE-FX |
| OSPL1E20D | 100BASE-LX |
| OSPL1E40D | 100BASE-EX |
| OSBL1E20D-35 | 100BASE-BX-U ((TX 1310 RX1550) |
| OSBL1E20D-53 | 100BASE-BX-D ((TX 1550 RX1310) |
| OSPL1G05D | 1000BASE-SX |
| OSPL1G06D | 1000BASE-SX ((1310nm) |
| OSPL1G20D | 1000BASE-LX |
| OSPL1G40D | 1000BASE-EX |
| OSBL1G20D-35 | 1000BASE-BX-U ((TX 1310 RX1550) |
| OSBL1G20D-53 | 1000BASE-BX-D ((TX 1550 RX1310) |
| إمدادات الطاقة الصناعية | |
| IM-DAC220/DC12V1.67A | AC220V إلى DC12V1.67A ، -30 °C 70 °C |
| إم-داك 220/DC24V1A | AC220V إلى DC24V1A ، -30 °C 70 °C |
الأسئلة الشائعة
1على أي رقاقة تستند؟
أوليكوم: ريلتك
2هل يمكنني تخصيصها؟
(أوليكوم)
نحن ندعم خدمات OEM مثل الشعار واسم النموذج والسمة وقناع PVC وأجزاء المنتج ((مجموعة التثبيت، كتلة محطة الطاقة الخ)
3هل يمكنني توصيله بأجهزة 10/100M؟
(أوليكوم)
موانئ الألياف تدعم وحدات ضوئية 100M أو 1G ، plug-and-play ، لا حاجة إلى تكوين إضافي
منافذ النحاس هي 10/100/1000M التكيف الذاتي
4هل تم إدارة الأمر؟
(أوليكوم)
انها مجرد بسيطة plug-and-play، ولكن لدينا نموذج مدير ((IM-FS140GM)
