غيغابيت إثنتر 8 موانئ إدارة التبديل إثنتر الصناعي مع DIN السكة الحديدية
مقدمة
IM-FS180GWManaged Industrial Ethernet Switch هو مفتاح الألياف الصناعية 10/100/1000 Mbps ، درجة حرارة التشغيل -40 °C إلى + 75 °C ، يدعم دخول طاقة مزدوجة الجهد العريض ، يدعم إدارة الويب ،تلبية متطلبات درجة الحماية IP40 وEMC الصناعية، DIN تركيب السكك الحديدية، والمرور من خلال شهادة بيئية خطرة والامتثال لمعايير FCC و CE.التصميم الصناعي الموثوق يمكن أن يضمن التشغيل المستمر والمستقر لنظام الأتمتة.
الخصائص الرئيسية
8 × 10/100/1000Mbps منفذ TX RJ45 الاستشعار التلقائي
1 x 1000Mbps منفذ الألياف SFP
دعم تشخيص الكابل ويمكن تحديد موقع نقطة العيب
دعم إدارة IEEE802.3az EEE (Ethernet كفاءة الطاقة) ، وتحسين استهلاك الطاقة
دعم STP، RSTP، MSTP، ITU-T G.8032 حلقة حماية الايثنر ((EPR)
دعم Qos ، تصنيف النقل Qos ، Cos ، التحكم في عرض النطاق الترددي (اتجاه المدخلات / الإخراجات) ، مكافحة العواصف ، الخدمات المختلفة
دعم IEEE802.1q VLAN، منفذ VLAN، VLAN على أساس Mac، VLAN شبكة IP الفرعية، بروتوكول VLAN، VLAN تحويل، MVR
دعم تجميع الروابط الديناميكية IEEE802.3ad LACP ، تجميع الروابط الثابتة
دعم IGMP/MLD التجسس V1/V2/V3، IGMP تصفية/تعديل، IGMP البحث
تقرير عميل IGMP الدعم، التجسس MLD
السلامة: تستند إلى منفذ و Mac IEEE802.1X ، RADIUS ، ACL ، TACACS + ، HTTP / HTTPS ، SSL / SSH v2
دعم Cisco® مثل CLI ، إدارة الويب ، SNMP v1 / v2c / v3 ، Telnet
دعم ترقية البرمجيات عبر TFTP و HTTP ، يمنع إزالة البرمجيات الثابتة فشل الترقية
دعم عميل DHCP/إرسال/التجسس/خيار التجسس 82/خيار الإرسال 82
دعم RMON، MIB II، صورة المرآة، سجل الأحداث، DNS، NTP/SNTP، IEEE802.1ab LLDP
دعم خادم IPV6 Telnet / ICMP v6 ، SNMP ، HTTP ، SSH / SSL ، NTP / SNTP ، TFTP ، QoS ، ACL.
التفاصيل
| اسم المنتج | 10/100/1000Mbps مُدارة التبديل الصناعي لـ Ethernet ((1F+8TP) |
| رقم الطراز | IM-FS180GW |
| الميناء |
1 x 1000Mpbs منفذ SFP SM:1310nm/1550nm,20Km ;1490nm/1550nm، 40~120Km؛ MM:1310nm، 2Km؛ 8x10/100/1000M UTP RJ45 ((دعم MDI/MDIX الاستشعار التلقائي) |
| المعيار | إيه إي إي 8023، IEEE802.3U، IEEE802.3ab، IEEE802.3z، IEEE802.1d STP، IEEE802.1w RSTP، IEEE802.1s MSTP، ITU-T G.8023 EPR/Y.1344، IEEE802.1Q ، IEEE802.1X ، IEEE802.3ad ، IEEE802.3x ، IEEE802.3af ، IEEE802.3at ، IEEE802.1ad ، IEEE802.1p ، IEEE802.1ab ، IEEE802.3az |
| رقم تعريف أراضي الإقليم | 4096 |
| الإطار الكبير | 9.6KB |
| حجم جدول عناوين MAC | 8K |
| ميزات التبديل |
طريقة النقل:التخزين والإرسال عرض النطاق الترددي للنظام: 40 جيجابايت في الثانية (غير الازدحام المروري) |
| وسائل الإعلام الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج متعرج غير محمي ((≤100m) 100/1000BASE-TX: CAT5 أو أعلى زوج مغلق محمي ((≤ 100m) منفذ SFP، مسافة الإرسال: 20 كيلومتر، 40 كيلومتر، 60 كيلومتر، 80 كيلومتر، 100 كيلومتر |
| مصابيح LED | الطاقة، الشبكة، الألياف |

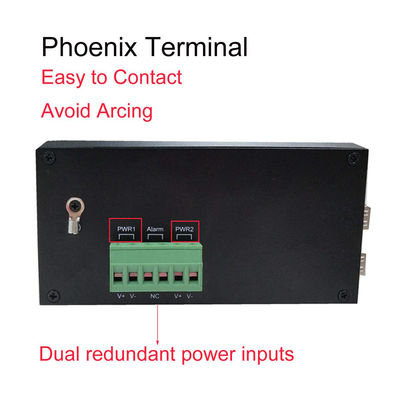

| إمدادات الطاقة |
الجهد الدخالي:DC 12-52V ؛ طاقة بدون حمولة: 5W ؛ الاتصال العكسي: الدعم |
| البيئة | درجة الحرارة العاملة: -40 °C ~ 75 °C ؛ درجة حرارة التخزين: -40 °C ~ 85 °C؛ رطوبة العمل: 10٪ ~ 90٪ ، غير مكثفة ؛ رطوبة التخزين: 10٪ ~ 95٪ ، غير مكثفة |
| معايير الصناعة |
EMI:FCC الجزء 15 الفرع B الفئة A، EN 55022 الفئة A EMS:EN 61000-4-2 (ESD) المستوى 3،EN 61000-4-3 (RS) المستوى 3،EN 61000-4-4 (EFT) المستوى 3،EN 61000-4-5 (Surge) المستوى 3،EN 61000-4-6 (CS) المستوى 3،EN 61000-4-8؛ مراقبة المرور:NEMA-TS2؛ اهتزاز:IEC 60068-2-6؛ السقوط الحر:IEC 60068-2-32؛ الصدمة:IEC 60068-2-27؛ حركة السكك الحديدية:EN 50121-4 |
| السلامة | علامة CE ، التجارية ؛ CE/LVD EN60950 |
| المعلومات الميكانيكية |

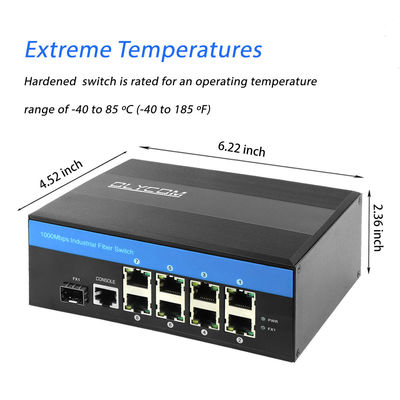

الغلاف:غلاف معدني مجفف؛ فئة السلامة: IP40؛ الأبعاد: 158 × 114.8 × 60 ملم طريقة التثبيت:تثبيت الدين ريل |
| الضمان | استبدال في غضون سنة واحدة، وإصلاح لمدة خمس سنوات |
التطبيق
المفرد
FTP
FTP هو اختصار لبروتوكول نقل الملفات. إنه بروتوكول نقل يستخدم بروتوكول التحكم في الإرسال (TCP)يوفر كتابة الملفات وقراءتها. كما يوفر خدمة الدليل وميزات الأمان.
مغادرة سريعة
تتيح معالجة الإفراج السريع عن البث المتعدد للاستبدال إزالة واجهة من إدخال الجدول التوجيه دونأولاً إرسال استفسارات محددة للمجموعة إلى الواجهة. يتم تقليم واجهة VLAN من شجرة التوزيع المتعددمجموعة البث المتعدد المحددة في رسالة الإقلاع الأصلية.
المضيفات على شبكة مبدلة، حتى عندما تكون مجموعات متعددة البث في الاستخدام في وقت واحد.IGMP و MLD.
HTTP
HTTP هو اختصار لبروتوكول نقل النص التضخمي. إنه بروتوكول يستخدم لنقل أو نقل المعلومات في العالمالويب الواسع (WWW). يحدد HTTP كيفية تنسيق الرسائل ونقلها ، وما هي الإجراءات التي تقوم بها خوادم الويب والمستعرضاتعلى سبيل المثال عندما تدخل عنوان URL في المتصفح الخاص بك، وهذا يرسل في الواقعأوامر HTTP إلى خادم الويب توجيهها للحصول على ونقل المطلوب.
