محول وسائل الإعلام الألياف WDM واحد النواة جيجابت
الميزات الرئيسية لمحول الوسائط WDM
المعلمات التقنية لمحول الألياف البصرية
| المعيار |
IEEE802.3 (10BASE-T) ، IEEE802.3u 100BASE-TX/FX (fast-Ethernet) ، IEE802.3z 1000BASE -SX/LX ((جيجابيت إيثرنت) IEEE802.3x (تحكم التدفق) IEEE802.1q، IEEE802.1p QoS، IEEE802.1d شجرة التفاصيل |
| 10/100/1000BASE-T | كابل STP أو UTP من الفئة 5/5e/6 (حد أقصى 100 متر) |
| 1000BASE-FX | 9/125um كابل الألياف الألياف أحادي الوضع (20/40/60/80/100/120km) |
|
وضع التحويل وقت التأخير |
التخزين والتحويل < 10us ، مباشرة < 0.9us |
| تحكم التدفق | التحكم الكامل في تدفق المزدوج ، نصف الضغط المزدوج |
| RJ-45 الميناء | أوتو-MDI/MDIX |
| رابط الألياف | معيار SC، ST/FC اختياري |
| طول الموجة | 1310/1550nm |
| الأبعاد | 70mm ((W) x 93mm ((D) x 25mm ((H) |
| الوزن | الوزن الصافي: 0.16kg؛ الوزن الإجمالي: 0.42kg |
| الجهد المدخل | DC 5V1A مع محول الطاقة الخارجي |
| استهلاك الطاقة | < 2.5 واط |
| MTBF | 50000 ساعة |
| BER | < 1/1000000000 |
| جدول عناوين MAC | 1K |
| حجم العازل | 128K |
| درجة حرارة العمل | 0°C~50°C |
| درجة حرارة التخزين | -40°C~70°C |
| رطوبة التخزين | 5٪ إلى 90٪ غير متراجع |
تطبيق محول الوسائط غير المدار
تفاصيل طلب محول الوسائط التجاري
| TA511/2-GE/SC-20 | 10/100/1000M ، مستقل ، ألياف واحدة ، وضع واحد ، SC ، 20km ، مصدر الطاقة الخارجي |
| TA511/2-GE/SC-40 | 10/100/1000M ، مستقل ، ألياف واحدة ، وضع واحد ، SC ، 40km ، pwe خارجيةأو توفير |
| TA511/2-GE/SC-60 | 10/100/1000M ، مستقل ، ألياف واحدة ، وضع واحد ، SC ، 60km ، مصدر الطاقة الخارجي |
| TA511/2-GE/SC-80 | 10/100/1000M، مستقل، ألياف واحدة، وضع واحد، SC، 80km، مصدر الطاقة الخارجي |
| TA511/2-GE/SC-100 | 10/100/1000M ، مستقل ، ألياف واحدة ، وضع واحد ، SC ، 100km ، مصدر الطاقة الخارجي |
| TA511/2-GE/SC-120 | 10/100/1000M، مستقل، ألياف واحدة، وضع واحد، SC، 120km، مصدر الطاقة الخارجي |
حل المشاكل
1سؤال: فقدان خطير لحزمة الشبكة؟
ج: (1) عدم تطابق الوضع المزدوج بين الميكروفونات وغيرها من المعدات المتصلة ، مثل المفتاح ، الراوتر
(2) يرجى التحقق مما إذا كانت هناك مشكلة مع كابل RJ45 والقاب RJ45
(3) الرجاء التحقق مما إذا كنت تستخدم الحبل الصحيح و قم بالاتصال الصحيح
(4) يرجى التحقق مما إذا كان فقدان رابط الألياف هو أكثر من حساسية الاستقبال
2السؤال: لا يمكنه التواصل بعد أن يتم توصيل الموسيقى؟
ج: (1) اتصالات الألياف هي المعاكسة، تبادل جميع الألياف TX و RX
(2) لم يتم توصيل منفذ RJ45 بشكل صحيح مع المعدات (يرجى الانتباه إلى الخط العرضي
خط مباشر)
يمكن أن يكون أيضا منفذ الألياف مشكلة عدم التطابق، ل مثال: إذا كان محول الوسائط مع وظيفة LFP ،
عندما تقوم بتوصيل سلك التصحيح بالألياف مع قلب APC إلى محول الوسائط الذي هو جهاز الاستقبال مع جهاز الكمبيوتر النواة، محول الوسائط لن تتواصل
ولكن إذا كان محول الوسائط دون وظيفة LFP، هناك لن يكون لها تأثير
3س: ما هي أنواع أساليب الاختبار التي يمكن تطبيقها محول الوسائط لديه مشكلة؟
(1) اختبار الموقع المحلي
قم بتوصيل الـ (MC) مع الـ (PC) و قم بإجراء اختبار (بينغ)
إذا كان البينج ليست مشكلة، وهذا يعني، محولات الوسائط
لا مشكلة ، إذا كانت مشكلة بينغ ويمكن أن تجعل بالتأكيد محول الوسائط لديه مشكلة
(2) اختبار موقع بعيد
توصيل محولات الوسائط اثنين مع اثنين من أجهزة الكمبيوتر والقيام اختبار البينج. إذا كان البينج ليست بخير، ثم لديك للتحقق ما إذا كانت وصلة الألياف طبيعية والإرسال والقوة المتلقية لـ (بي سي) ضمن النطاق المناسب.
إذا لم يكن هناك مشكلة مع اختبار بينغ، والتي سوف تظهر رابط الألياف بخير، يمكنك الحكم هناك بعض المشاكل مع المفتاح

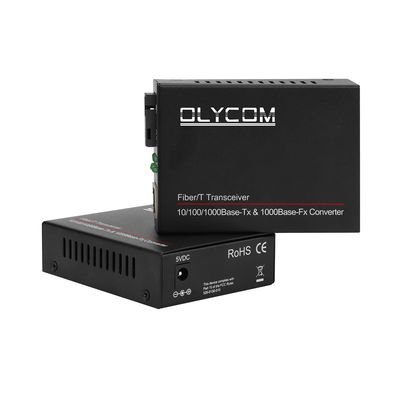

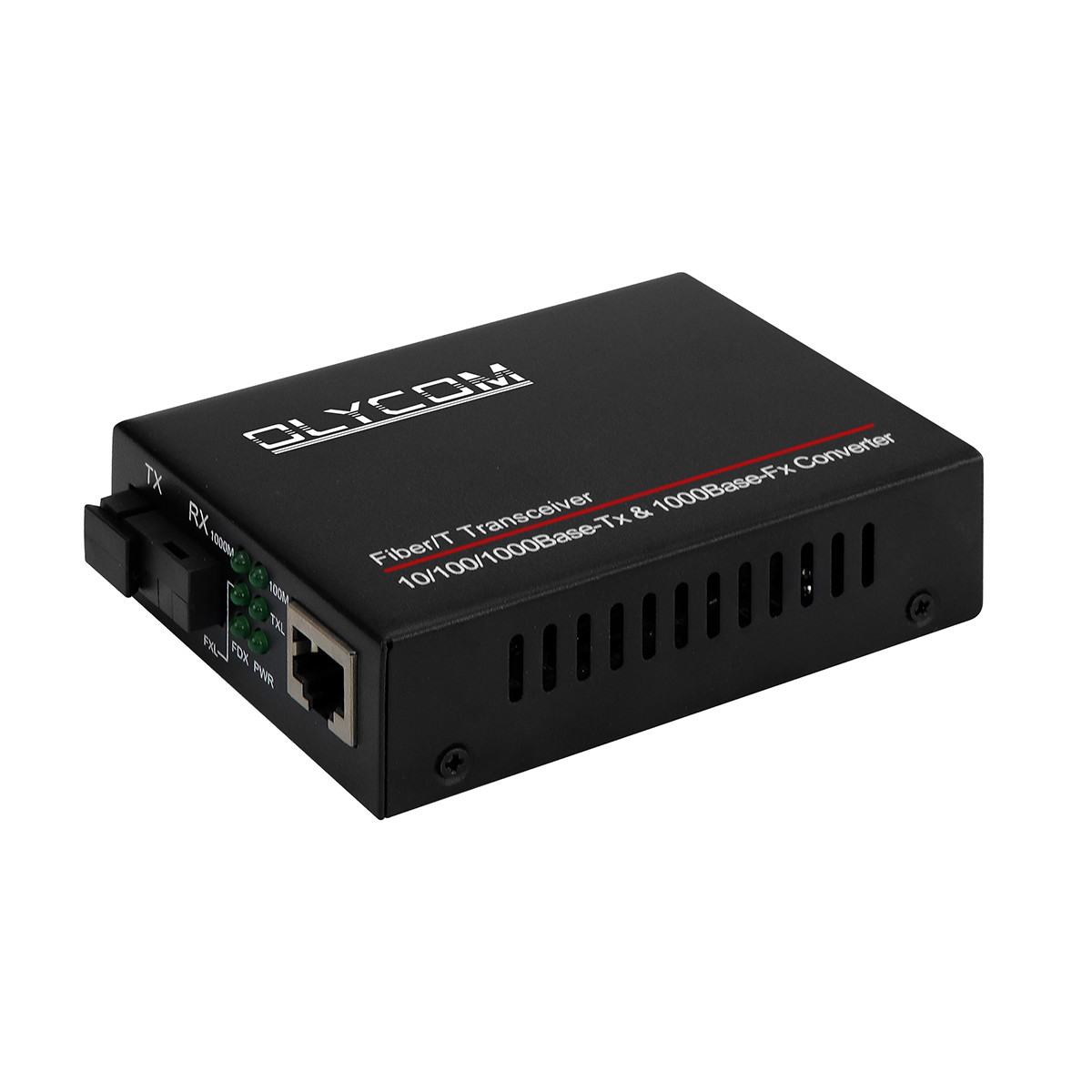

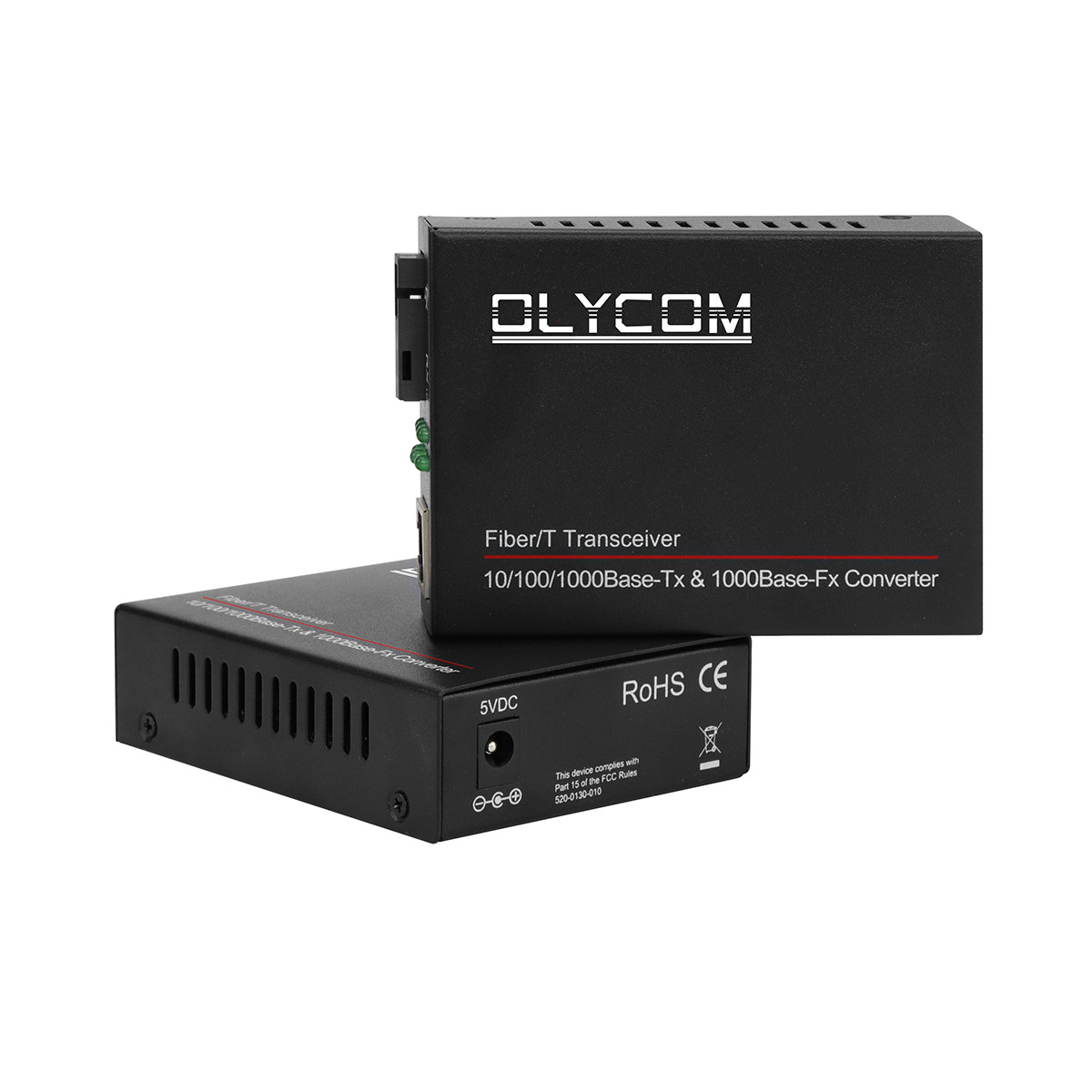

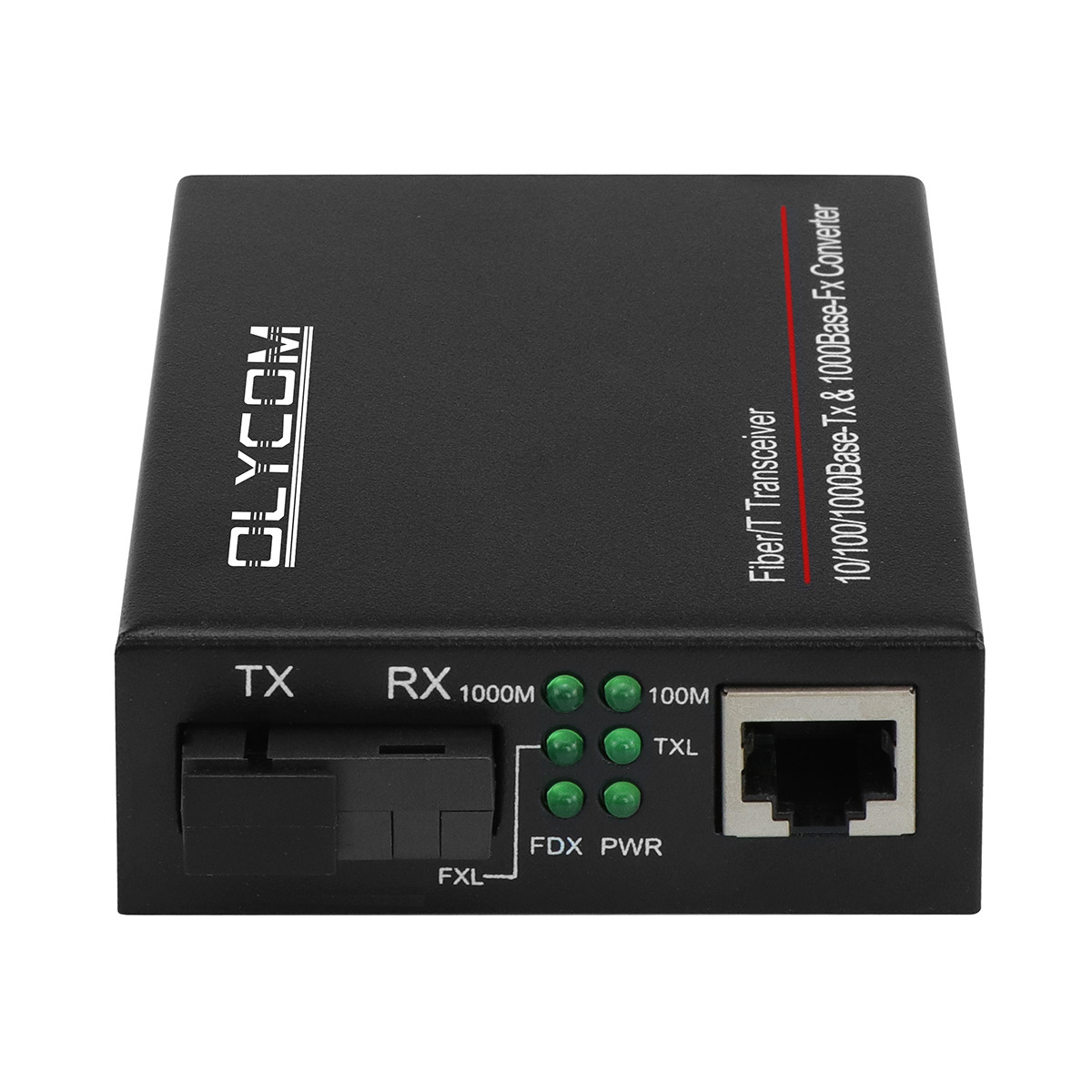

صور المنتج
