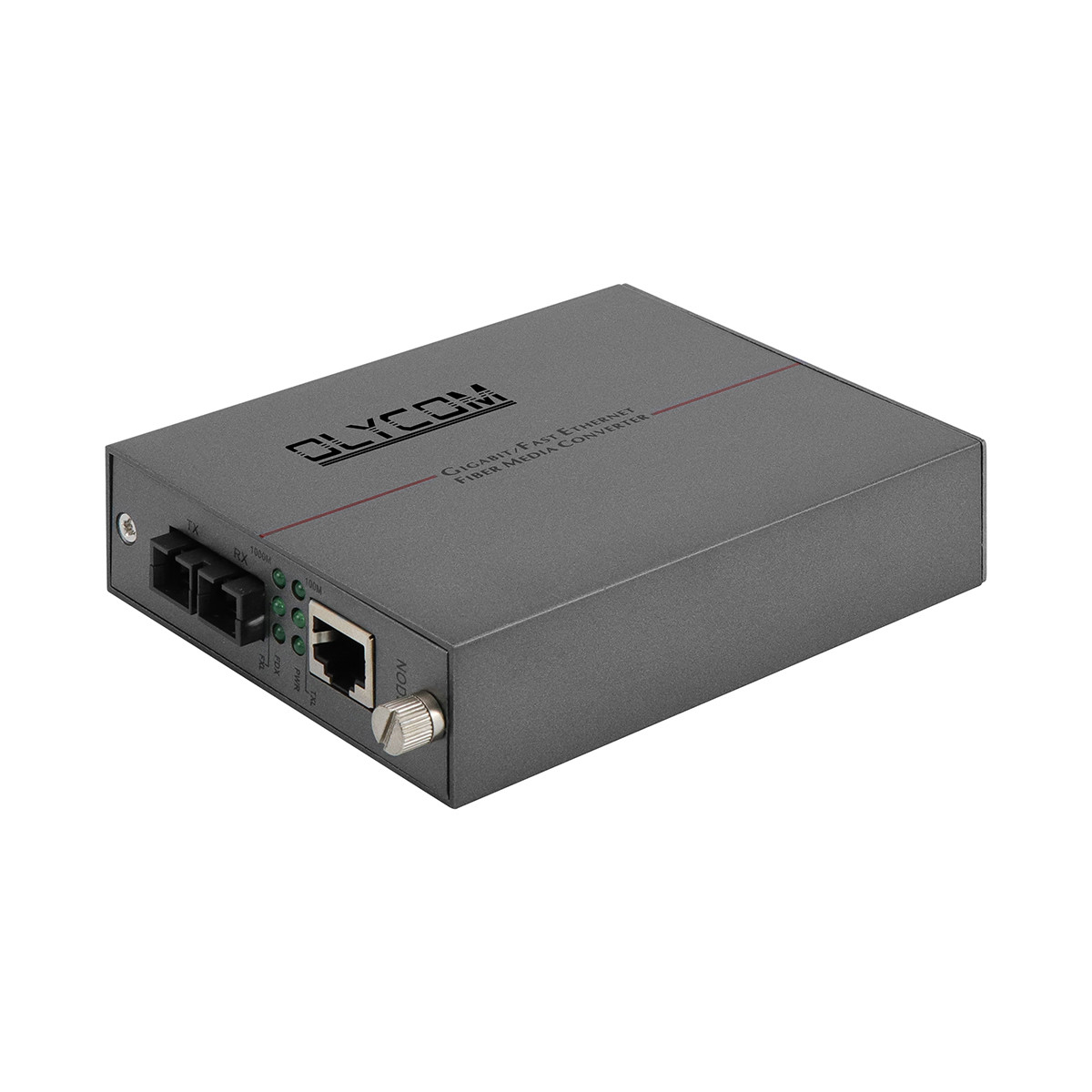

محول وسائط جيجابت إيثرنت للألياف الضوئية أحادية الوضع
مقدمة إلى محول الوسائط غير المُدار
الميزات الرئيسية لموسع الألياف الضوئية
مواصفات محول وسائط جيجابت
| المعيار |
IEEE802.3 (10BASE-T)، IEEE802.3u 100BASE-TX/FX (Fast-Ethernet)، IEE802.3z 1000BASE-SX/LX (Gigabit-Ethernet)، IEEE802.3x (التحكم في التدفق)، IEEE802.1q، IEEE802.1p QoS، IEEE802.1d Spanning Tree، IEEE1588V2، IEEE802.3az |
| 10/100/1000BASE-T | كابل STP أو UTP الفئة 5/5e/6 (بحد أقصى 100 متر) |
| 1000BASE-FX |
كابل ألياف 50/125 ميكرومتر (5 كم)، كابل ألياف متعددة الأوضاع 62.5/125 ميكرومتر (2 كم) كابل ألياف أحادية الوضع 9/125 ميكرومتر (20/40/60/80/100 كم) |
| وضع التحويل / وقت التأخير | التخزين وإعادة التوجيه< 10 ميكروثانية، مباشر<0.9 ميكروثانية |
| التحكم في التدفق | تحكم كامل في التدفق المزدوج، ضغط خلفي نصف مزدوج |
| منفذ RJ-45 | MDI/MDIX تلقائي |

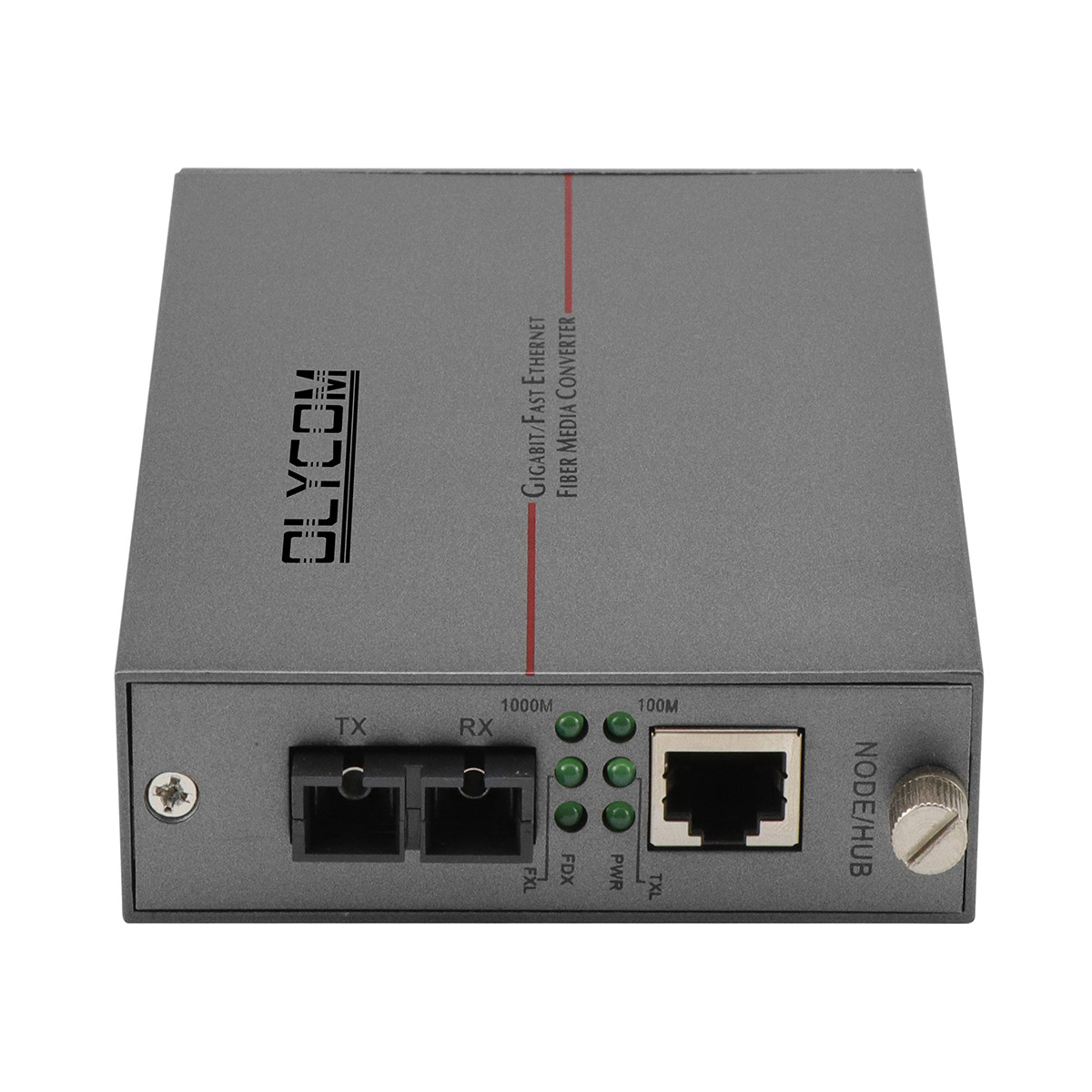

| موصل الألياف | SC قياسي، ST/FC اختياري |
| الطول الموجي | 1310/1550 نانومتر |

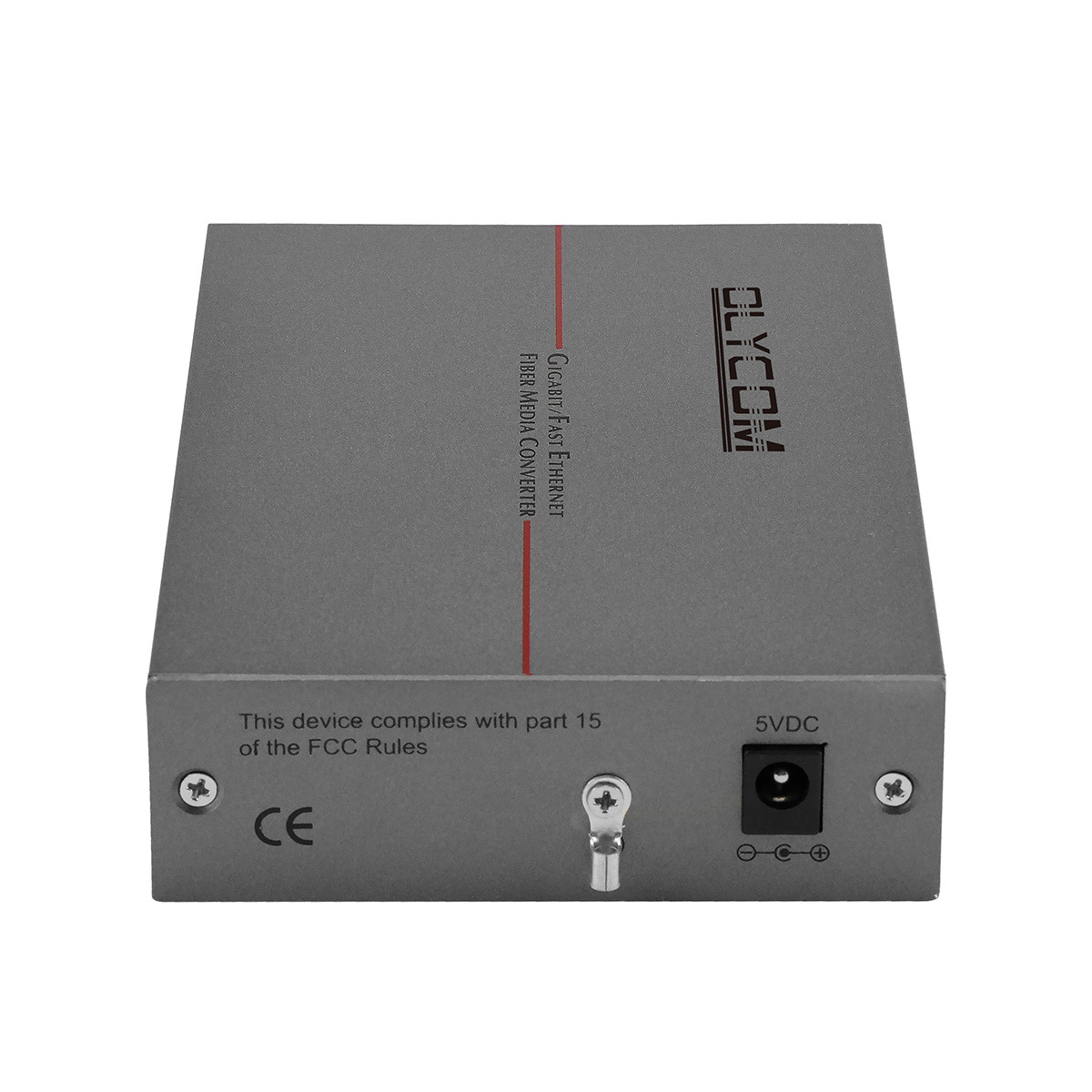

| جهد الإدخال | تيار مستمر 5 فولت 1 أمبير مع محول طاقة خارجي |
| استهلاك الطاقة | <2.5 واط |
| متوسط الوقت بين الأعطال (MTBF) | 50,000 ساعة |
| معدل الخطأ (BER) | <1> |
| جدول عناوين MAC | 4K |
| حجم المخزن المؤقت | 1.75 ميجابايت |
| درجة حرارة التشغيل | 0 درجة مئوية ~ 50 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 70 درجة مئوية |
| رطوبة التخزين | 5% ~ 90% غير متكثف |
| الأبعاد | 117 مم (عرض) × 90 مم (عمق) × 28 مم (ارتفاع) |
| الوزن | الوزن الصافي: 0.18 كجم، الوزن الإجمالي: 0.44 كجم |
تطبيق محول الإيثرنت للألياف الضوئية
معلومات طلب محول وسائط الشبكة
| TA340-GE/M05 | 10/100/1000 ميجابت، متعدد الأوضاع، ألياف مزدوجة، 550 متر، SC، 1310 نانومتر، مستقل، هيكل مميز، مزود طاقة خارجي |
| TA340-GE/S20 | 10/100/1000 ميجابت، أحادي الوضع، ألياف مزدوجة، 20 كم، SC، 1310 نانومتر، مستقل، هيكل مميز، مزود طاقة خارجي |
| TA340-GE/S40 | 10/100/1000 ميجابت، أحادي الوضع، ألياف مزدوجة، 40 كم، SC، 1310 نانومتر، مستقل، هيكل مميز، مزود طاقة خارجي |
| TA340-GE/S60 | 10/100/1000 ميجابت، أحادي الوضع، ألياف مزدوجة، 60 كم، SC، 1550 نانومتر، مستقل، هيكل مميز، مزود طاقة خارجي |
| TA340-GE/S80 | 10/100/1000 ميجابت، أحادي الوضع، ألياف مزدوجة، 80 كم، SC، 1550 نانومتر، مستقل، هيكل مميز، مزود طاقة خارجي |
| TA340-GE/S100 | 10/100/1000 ميجابت، أحادي الوضع، ألياف مزدوجة، 100 كم، SC، 1550 نانومتر، مستقل، هيكل مميز، مزود طاقة خارجي |
OEM/ODM
يبدأ الأمر بوعد بمنتجات وخدمات احترافية، لكن عملنا يتجاوز ذلك بكثير. إنه ليس فقط اتصال الألياف الضوئية، بل هو أيضًا اتصال بشري.
أسئلة متكررة
1. ما هي أنواع الألياف والمسافات القصوى للإرسال التي يدعمها محول الوسائط هذا؟
يدعم TA340-GE كلاً من الألياف متعددة الأوضاع والألياف أحادية الوضع، مما يغطي نطاقًا واسعًا من مسافات الإرسال لتناسب مقاييس المشاريع المختلفة والبنية التحتية للألياف الحالية.
على الألياف متعددة الأوضاع، يدعم مسافات تصل إلى 2 كم على كابل 62.5/125 ميكرومتر وما يصل إلى 5 كم على كابل 50/125 ميكرومتر، مما يجعله مناسبًا للاتصالات داخل الحرم الجامعي وبين المباني. على الألياف أحادية الوضع، يدعم مسافات 20 كم، 40 كم، 60 كم، 80 كم، وما يصل إلى 120 كم على كابل 9/125 ميكرومتر، مما يغطي كل شيء من روابط شبكات المترو إلى الاتصالات بعيدة المدى عبر مناطق جغرافية واسعة.
موصل الألياف القياسي هو SC، مع توفر ST و FC كبدائل اختيارية، ويتم دعم كل من الأطوال الموجية 1310 نانومتر و 1550 نانومتر، مما يوفر مرونة كاملة لمطابقة شبكة الألياف الحالية لديك دون الحاجة إلى محولات إضافية أو لوحات توصيل.
2. ما هو تمرير خطأ الارتباط (LFPT)، ولماذا هو مهم لشبكتي؟
تمرير خطأ الارتباط، والمختصر بـ LFPT، هو ميزة انتشار الأعطال التي تقوم تلقائيًا بإيقاف تشغيل منفذ RJ45 النحاسي عند اكتشاف فشل في جانب الألياف من الارتباط، والعكس صحيح.
بدون LFPT، سيستمر المحول أو جهاز التوجيه المتصل بالمنفذ النحاسي في الاعتقاد بأن الارتباط من طرف إلى طرف نشط حتى عندما يفشل اتصال الألياف، مما يتسبب في إرسال حركة المرور إلى رابط معطل بصمت. هذا يجعل تشخيص الأخطاء أكثر صعوبة بشكل كبير ويمكن أن يؤخر استعادة الشبكة. مع تمكين LFPT، يكتشف المحول المتصل فورًا حدث انخفاض الارتباط ويمكنه تشغيل تجاوز الفشل، أو إعادة حساب شجرة الامتداد، أو إنشاء تنبيه تلقائيًا.
هذه الميزة مهمة بشكل خاص في بيئات الشبكات المُدارة، والطوبولوجيا الحلقية المتكررة، وأي نشر حيث يكون اكتشاف الأخطاء السريع والدقيق أمرًا بالغ الأهمية للحفاظ على توفر الخدمة.
3. هل يمكن استخدام هذا المحول كوحدة مستقلة وداخل هيكل رف 19 بوصة؟
نعم، وهذه واحدة من أبرز ميزات سلسلة TA340-GE. تم تصميم بطاقة الوحدة لتكون قابلة للتبديل بالكامل بين التشغيل المكتبي المستقل والتركيب في هيكل رف 19 بوصة 2U دون أي تعديل في الأجهزة.
هذا يعني أنه يمكنك نشر المحولات في البداية كوحدات مستقلة خلال المراحل المبكرة للمشروع أو في التركيبات الصغيرة، ثم نقل نفس البطاقات مباشرة إلى هيكل رف مركزي مع نمو شبكتك، دون استبدال وحدات المحول نفسها. هذا يحمي استثمارك الأولي في الأجهزة ويبسط بشكل كبير توسيع الشبكة المستقبلية والإدارة المركزية.
يساهم هيكل الألومنيوم المدمج أيضًا في تبديد الحرارة بكفاءة في كلا تكوينات النشر، ومع استهلاك طاقة أقل من 2.5 واط لكل وحدة، تظل إدارة الحرارة في تركيبات الهياكل المكتظة بسيطة.
4. ما هي ميزات الشبكة المتقدمة التي يدعمها هذا المحول بخلاف تحويل الوسائط الأساسي؟
بالإضافة إلى تحويل الوسائط القياسي من الألياف إلى النحاس، يدعم TA340-GE العديد من إمكانيات الشبكات المتقدمة التي تجعله مناسبًا لبيئات الشبكات الأكثر تطلبًا وغنية بالميزات.
إنه يدعم وضع علامات VLAN وفقًا لمعيار IEEE 802.1q، ووضع علامات الأولوية QoS وفقًا لمعيار IEEE 802.1p، وبروتوكول شجرة الامتداد IEEE 802.1d، مما يسمح له بالمشاركة بشفافية في طوبولوجيا الشبكات المُدارة دون إزالة أو تغيير تصنيف حركة المرور. دعم بروتوكول الوقت الدقيق IEEE 1588v2 يجعله مناسبًا للتطبيقات التي تتطلب مزامنة زمنية دقيقة للغاية عبر الشبكة، مثل الأتمتة الصناعية، وأنظمة التداول المالي، وبيئات الإنتاج الإذاعي.
كما أنه يدعم AVB (Audio Video Bridging) ونقل إطارات جامبو 10K، مما يجعله مناسبًا لتطبيقات شبكات الوسائط المتعددة والتخزين ذات النطاق الترددي العالي حيث تكون أحجام الحزم الكبيرة والبث الحساس للوقت متطلبات أساسية.
