AHD CVI TVI الفيديو RS485 محول الوسائط الألياف البيانات
مقدمة
ميزات تحويل فيديو أوليكوم الرقمي البصري أدناه

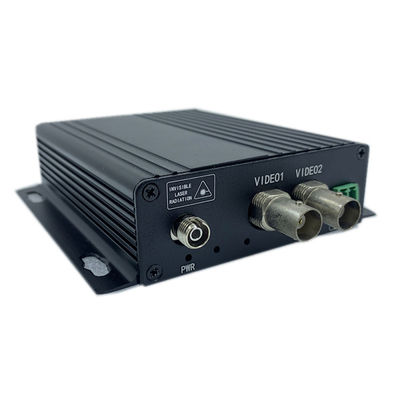

اسم الطراز: OM615-2V↑1D↓WT/R
وظيفة: نقل إشارات الفيديو 2ch AHD/HDTVI/HDCVI وبيانات 1ch RS485 على الألياف الضوئية لمسافات طويلة
فيديو: 720P، 960P، 1080P التكيفي، ماكس 2MP
الخيارات: إغلاق الاتصال، صوت، الهاتف وإشارات إيثيرنت
الخصائص الرئيسية
- بدون تأخير و ضغط
- خسارة ضئيلة للصلة البصرية max 30dB
- مع موثوقية عالية
- نقل ثنائي الثنائي على 1 ألياف مع WDM
-
غلاف معدني صغيراً وقوي
-
متوفرة بشكل مستقل و 3U رف
المعلمات التقنية
| فيديو |
| كمية القناة |
من الكاميرا إلى مركز التحكم |
| عرض فيديو مدخل / مخرج |
1Vpp نموذجي (من ذروة إلى ذروة) ، ذروة 1.2Vpp |
| عائق مدخل الفيديو |
BNC 75Ω (غير متوازنة) |
| العينات الرقمية |
64 ميغاهرتز |
| عرض النطاق الترددي الرقمي |
512MHZ |
| مرحلة المكاسب التفاضلية |
10%-90% APL DG <1% (معتاد) |
| عرض بيت الفيديو |
8 بتات |
| نسبة S/N |
> 70 ديسيبل |
| واجهة |
BNC |
| بيانات RS485 |
| كمية القناة |
من غرفة التحكم إلى الكاميرا |
| معدل البيانات |
115Kbps
|
| البصرية |
| طول الموجة |
1310nm/1550nm |
| الطاقة الخارجة |
-8~3dBm |
| الألياف البصرية |
الوضع الواحد: 20 كيلومتر/40 كيلومتر، الوضع المتعدد: 550 متر |
| تلقي الحساسية |
-30 ديسيبل |
| واجهة |
معيار FC، ST/SC اختياري |
| الكهربائية، البيئية، الميكانيكية |
| الجهد التشغيلي |
DC 5V1A |
| درجة حرارة العمل |
-20 درجة مئوية+70 درجة مئوية |
| درجة حرارة التخزين |
-45 درجة مئوية+85 درجة مئوية |
| الوزن |
0.40 كجم لكل قطعة (وزن صافي) ، 1.26 كجم لكل زوج (وزن إجمالي) |
| الأبعاد المستقلة |
179mm × 128.5mm × 28.5mm |
التطبيق
- نظام حماية أمن الطرق السريعة ومحطات الرسوم
- نظام مراقبة حركة المرور في المدينة
- نظام مراقبة المباني والحرم الجامعي
- قاعة الرياضة (بث مباشر بالفيديو والصوت)
تفاصيل الطلب
| OM615-2V↑1D↓WT/R-FC20 |
2ch فيديو Tx، 1ch بيانات RS485 Rx، وضع واحد، ألياف واحدة، 20 كيلومتر، رابط FC |
| OM615-2V↑1D↓MT/R-FC5 |
2ch فيديو Tx، 1ch بيانات RS485 Rx، متعددة الوضع، الألياف الواحدة، 0.5 كيلومتر، رابط FC |
المذكورة أعلاه هي أكثر العناصر الطلبات. يرجى الاتصال بنا للحصول على تشكيلات أخرى.
الأسئلة الشائعة
1 س: ما هو وقت قيادتك؟
ج: عادة ما يستغرق 2 ~ 4 أيام عمل لإنتاج ثم سوف ترسل البضائع.
س2: كيف سترسلون بضائعى؟
ج: سنرسل البضائع عن طريق DHL أو UPS أو FEDEX، يرجى التحقق من تفاصيل التسليم من خلال رقم التتبع.
3 Q: أخبرني عن MOQ الخاص بك
ج: مقدارنا المحدد هو 1 قطعة / زوج بناء على شروط الدولار الأمريكي أو اليورو.
4 س: شيء عن التسعير.
ج: مكونات ذات جودة جيدة لمنتجاتنا أسعار منخفضة للطلبات الكبيرة والمتكررة
5س: ما هي شروط الدفع الخاصة بك؟
ج: في معظم الحالات نقوم بتحويلات عبر البريد الإلكتروني و يجب جمع المبلغ الكامل قبل الشحن.
بالنسبة لطلبات العينات، نتلقى دفعة PayPal لفترة معالجة أقصر.
في بعض الأحيان دفع البطاقة أو WeChat لا بأس به، يعتمد على الحالات.
6كم قناة فيديو يدعمها هذا المحول، وما هي الصيغ التناظرية عالية الجودة المتوافقة؟
يدعم OM615-2V↑1D↓WT / R قنوات 2 لنقل الفيديو في وقت واحد من الكاميرا إلى مركز التحكم عبر خيط ألياف واحد باستخدام تقنية WDM (WDM).
وهي قابلة للتكيف بالكامل مع تنسيقات الفيديو AHD و HDTVI و HDCVI بدقة 720P و 960P و 1080P تصل إلى 2MP ،مما يعني أنه لا يلزم اختيار الشكل اليدوي عند توصيل الكاميرات من الشركات المصنعة المختلفة. يتعرف المحول تلقائيًا على تنسيق الإشارة الواردة ويقوم بنقلها دون أي ضغط أو تأخير ، مما يحافظ على جودة الصورة الكاملة في جميع أنحاء رابط الألياف.
هذا يجعلها حلاً مثالياً لبيئات الكاميرات المختلطة حيث يتم نشر تنسيقات التناظرية عالية الجودة متعددة عبر نفس البنية التحتية للمراقبة.
7هل يمكنني التحكم في كاميرات PTZ من خلال هذا المحول، وكيف تعمل قناة البيانات RS485؟
نعم، جهاز OM615-1S3GWT/R يحتوي على قناة واحدة لنقل البيانات RS485 تعمل في الاتجاه المعاكس لإشارة الفيديو من غرفة التحكم إلى نهاية الكاميرا
هذا التصميم ثنائي الاتجاه يسمح بتوجيه أوامر التحكم بكاميرا PTZ عبر نفس خيط الألياف الواحد الذي يحمل إشارة الفيديوإزالة الحاجة إلى كابل بيانات منفصل بين مركز التحكم ومواقع الكاميراتدعم قناة RS485 معدلات بيانات تصل إلى 115 كيلوبايت في الثانية، وهو ما يكفي لجميع بروتوكولات التحكم في PTZ القياسية بما في ذلك Pelco-D و Pelco-P ومعظم بروتوكولات الشركة المصنعة.
يتم نقل كل من بيانات الفيديو وRS485 في وقت واحد على ألياف واحدة باستخدام أطوال موجة 1310nm و 1550nm عبر WDM ، مما يجعل التثبيت أسهل بكثير وأكثر فعالية من حيث التكلفة.
8ما هي أقصى مسافة إرسال، وهل يدعم كل من الألياف أحادية الوضع والمتعددة الوضع؟
هذا المحول يدعم تكوينات الألياف المرنة لتتناسب مع نطاقات المشاريع المختلفة والبنية التحتية الحالية للألياف.يدعم مسافات نقل تصل إلى 20 كم أو 40 كم اعتمادا على متغير النموذج المطلوببالنسبة لبيئات الألياف متعددة الأوضاع، فإنه يدعم مسافات تصل إلى 550 متر.
يدعم الرابط البصري ميزانية خسارة أقصاها 30 ديسيبل ، مما يوفر هامشًا سخيًا لاستيعاب خسائر الألياف في العالم الحقيقي من الموصلات والترتيبات والكابلات. واجهة قياسية هي FC ،مع خيارات توصيل SC و ST متوفرة أيضًا عند الطلب.
عند وضع طلبك، يرجى تحديد المسافة المطلوبة ونوع الألياف حتى نتمكن من تأكيد متغير النموذج الصحيح، حيث يتم طلب الإصدارات ذات الوضع الواحد والمتعددة الأوضاع بشكل منفصل.
9ما هي التطبيقات النموذجية لهذا محول ألياف الفيديو؟
The OM615-2V↑1D↓WT/R is specifically designed for professional surveillance and monitoring projects where HD analog video needs to be transmitted reliably over long distances without signal degradation.
وتشمل بيئات الاستخدام النموذجية أنظمة أمن الطرق السريعة ومحطات الرسوم، وشبكات مراقبة حركة المرور في المدن، ومرافق مراقبة المباني والحرم الجامعي،و بث فيديو مباشر في صالات الرياضة والمساحات الكبيرةكما أنها مناسبة بشكل جيد للمشاريع الحكومية، وهيئة النقل، والسلامة العامة حيث التشغيل المستمر 24/7 ووحدة الإشارة هي متطلبات حاسمة.
المحول متوفر في كل من التكوينات المستقلة و 3U على الرف ،مما يجعلها قابلة للتكيف مع كل من المنشآت الصغيرة في موقع واحد ومراكز المراقبة المركزية الكبيرة التي تحتوي على روابط الألياف المتعددة.
