16 قناة الفيديو التناظري إلى محول الألياف البصرية
مقدمة
الخصائص الرئيسية
المواصفات
| البصرية | |
| طول الموجة | 1310nm/1550nm |
| الطاقة الخارجة | -8~3dBm |
| الألياف البصرية |
وضع واحد (9/125UM) 20km الوسائط المتعددة (50/125UM) 1Km، (62.5/125UM) 500m |
| تلقي الحساسية | -30 ديسيبل |
| واجهة | معيار FC، ST/SC اختياري |
| فيديو | |
| كمية القناة | 16ch، من الكاميرا إلى مركز التحكم |
| أنظمة متوافقة | NTSC/PAL/SECAM |
| عائق/جهد | BNC 75Ω (غير متوازنة) / 2.0Vp-p |
| المكاسب التفاضلية | < ± 1٪ |
| المرحلة التفاضلية | < ± 1 |
| نسبة S/N | > 60 ديسيبل ((وزن)) ((8 بت)) |
| واجهة | BNC |
| الكهربائية، البيئية، الميكانيكية | |
| الجهد التشغيلي | AC220V |
| درجة حرارة العمل | -20 درجة مئوية+70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية+85 درجة مئوية |
| الرطوبة | 0~95% غير مكثفة |
| البعد | 485 ((L) * 237 ((W) * 45 ((H) ملم ، 19 ′′ 1U |
| الوزن | 2.24 كجم/قطعة (وزن صافي) ، 5.58 كجم/زوج ((وزن إجمالي) |
تفاصيل الطلب
| OM610U-16V↑WT/R-FC20 | فيديو 16ch Tx، وضع واحد، ألياف واحدة، 20 كيلومتر، رابط FC |
| OM610U-16V↑MT/R-FC05 | فيديو 16ch Tx، متعدد الأوضاع، ألياف واحدة، 1 كيلومتر، رابط FC |
| رقم البند | |
| OM600 |
OM600 - جهاز إرسال / استقبال فيديو بصري ، 610 سطح مكتب مستقل ، نمط بطاقة 620 سلسلة 613، سلسلة 615-HD |
| V | فيديو |
| أ | الصوت |
| د | البيانات |
| ك | إنذار (إدخال / إخراج ، إغلاق الاتصال) |
| (ب) | الهاتف |
| E | الايثرنت |
| م،و | الوضع المتعدد الأوضاع، الوضع الواحد |
| S,U | S-1310nm، U-1550nm |
| T,R | T - الإرسال، R-المستقبل |
| FC,ST,SC,LC | نوع موصلات الألياف |
| ↑,↓, ↑↓ | ↑- إلى الأمام (من TX إلى RX) ،↓ - عكس (من RX إلى TX) ،↑↓- ثنائي الاتجاه |
| 1,2,3.... | الأرقام التي تسبق كمية الإشارة من القناة المطلوبة |
| 05، 20 ، 40... | الأرقام المجاورة لمسافة عمل موصلات الألياف |
التطبيق

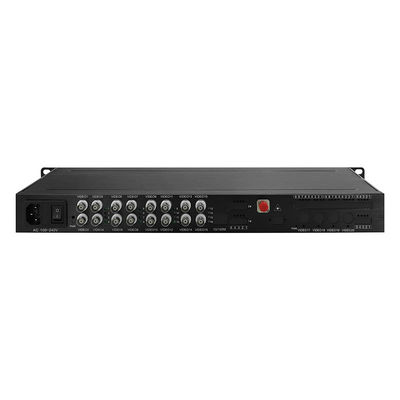

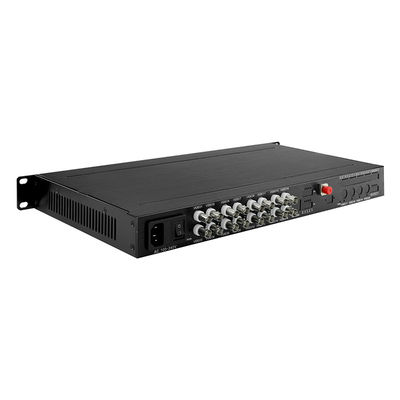

صور المنتج
