محول وسائط الألياف الضوئية جيجابت PoE
مقدمة المنتج

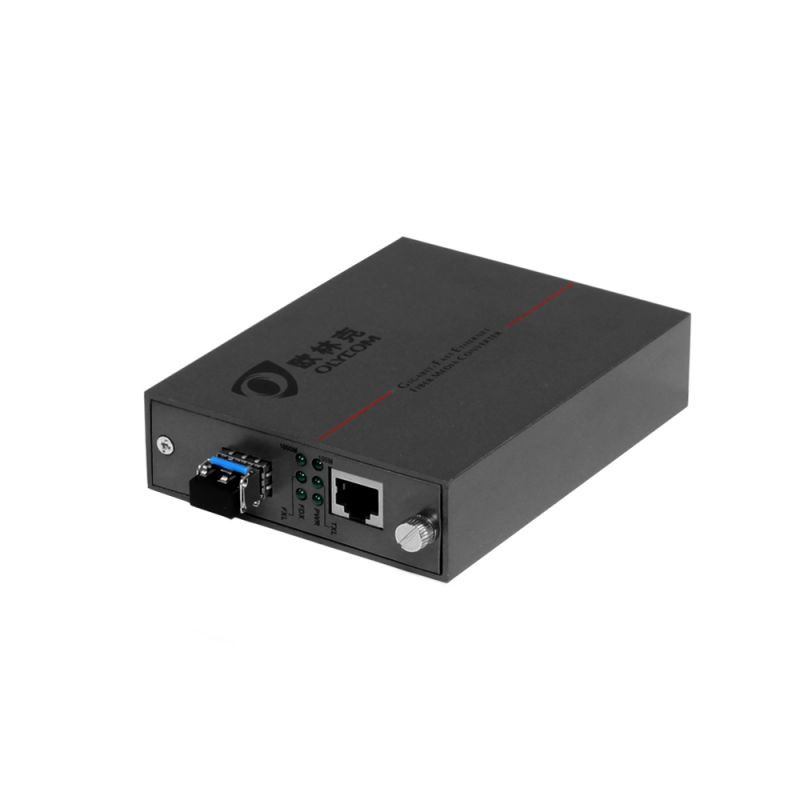

محول وسائط إيثرنت إلى ألياف Olycom 10/100/1000Mbps POE PSE PD يتميز بما يلي
وظيفة IEEE 802.3af/at Power Sourcing Ethernet (PSE) على منفذ الزوج الملتوي
توفير كل من البيانات والتيار الكهربائي للأجهزة
يستخدم على نطاق واسع في نقاط وصول WiFi وهواتف VoIP وكاميرات المراقبة IP

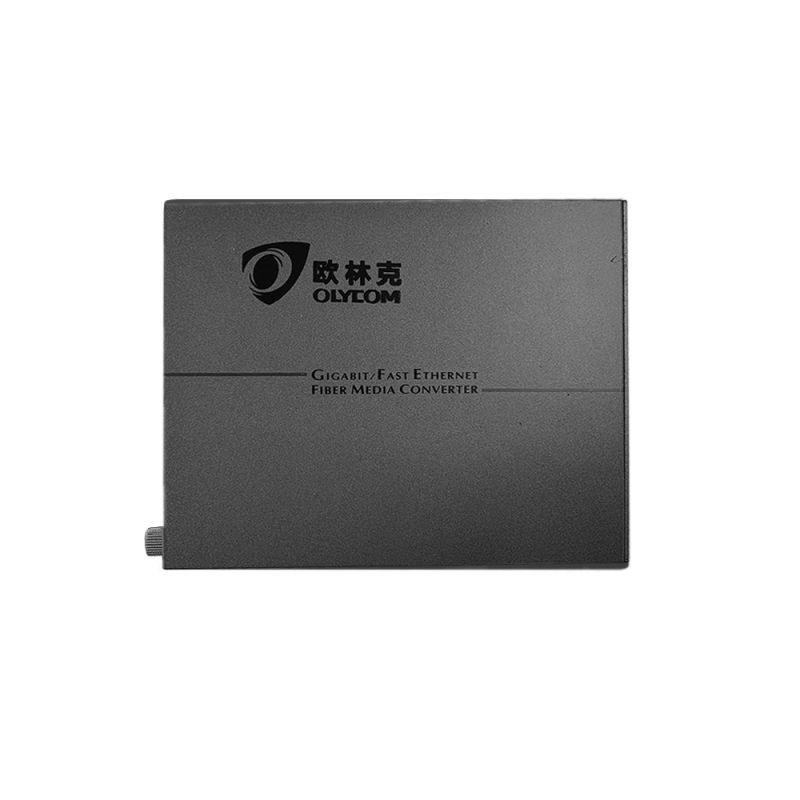

هيكل ألومنيوم مدمج فاخر وفريد
الميزات الرئيسية
1 × منفذ 10/100/1000Base-TX للبيانات والطاقة

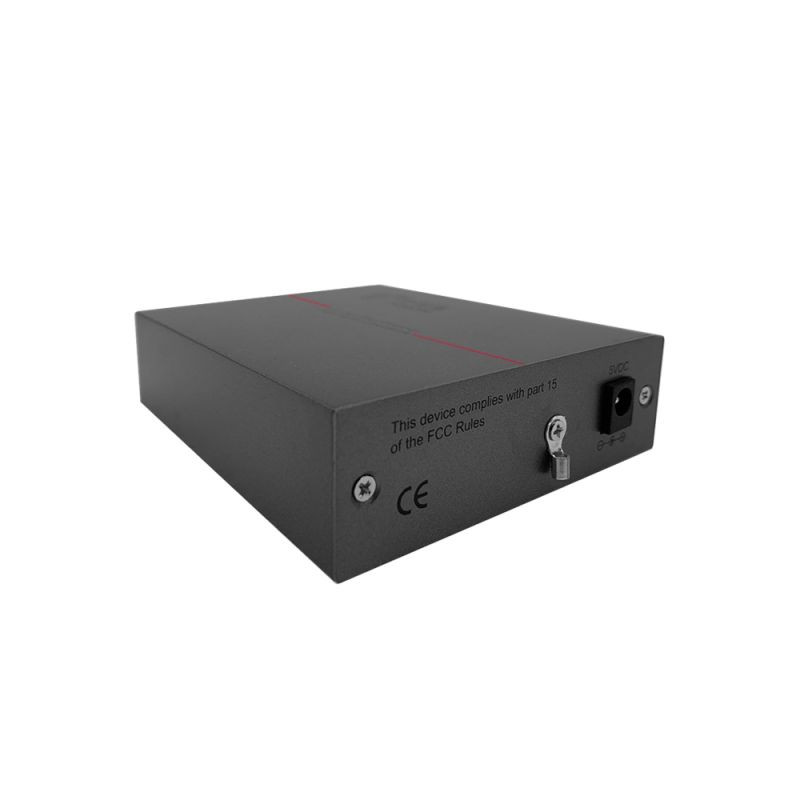

مزود طاقة خارجي
1 × منفذ ألياف 1000Base-FX أو SX
دعم AVB
تمرير خطأ الارتباط (LFPT)
متوافق مع IEEE802.3af/at
المعلمات الفنية
|
المعيار |
IEEE802.3 (10Mbps)، IEEE802.3u (100Mbps)، IEEE802.3z (1000Mbps)، IEEE802.3x (التحكم في التدفق)، IEEE802.1q، IEEE802.1p QoS، IEEE802.1d Spanning Tree، IEEE802.3af PoE/PSE |
|
10/100/1000BASE-T |
كابل STP أو UTP من الفئة 5/5e/6 (بحد أقصى 100 متر) |
|
1000BASE-FX |
50/125um (1 كم)، 62.5/125um MMF (550 مترًا)، 9/125um SMF (20/40/60/80/100 كم) |
|
وضع التحويل وقت التأخير |
التخزين والإعادة< 10us مباشر<0.9us |
|
التحكم في التدفق |
تحكم كامل في التدفق المزدوج، ضغط خلفي نصف مزدوج |
|
منفذ RJ-45 |
Auto-MDI/MDIX |
|
موصل الألياف |
LC قياسي، SC/FC اختياري |
|
الطول الموجي |
1310/1550 نانومتر |
|
جهد الإدخال |
مزود طاقة خارجي 48VDC/1A |
|
استهلاك الطاقة |
<2.5W |
|
تعيين دبوس PoE |
1/2 (V+)، 3/6 (V-) |
|
خرج PoE |
-48V، 0.54A، 25W |
|
MTBF |
50,000 ساعة |
|
معدل الخطأ الثنائي (BER) |
<1> |
|
جدول عناوين MAC |
4K |
|
حجم المخزن المؤقت |
1.75M |
|
درجة حرارة التشغيل |
0 درجة مئوية ~ 50 درجة مئوية |
|
درجة حرارة التخزين |
-20 درجة مئوية ~ 85 درجة مئوية |
|
رطوبة التخزين |
5% ~ 90% غير متكثف |
|
الأبعاد والوزن |
135 مم (طول) × 90 مم (عرض) × 28 مم (ارتفاع) الوزن الصافي: 0.3 كجم، الوزن الإجمالي: 0.5 كجم |
التطبيق
المدارس والمكاتب وأكشاك الإنترنت
مشاريع FTTX
شبكات الاتصالات
تفاصيل الطلب
|
TA343-PSE-GE |
محول وسائط PoE/PSE للألياف، 10/100/1000 ميجابت في الثانية، منفذ واحد، 220 فولت تيار متردد مدخل -48 فولت تيار مستمر مخرج، 25 واط، بدون وحدة SFP |
|
TA343-PSE-GE/ M05-LC |
محول وسائط PoE/PSE للألياف، 10/100/1000 ميجابت في الثانية، منفذ واحد، 220 فولت تيار متردد مدخل -48 فولت تيار مستمر مخرج، 25 واط، MMF، ألياف مزدوجة، 1310 نانومتر، 550 متر، LC |
|
TA543-PSE-GE/ S20- SC |
محول وسائط PoE/PSE للألياف، 10/100/1000 ميجابت في الثانية، منفذ واحد، 220 فولت تيار متردد مدخل -48 فولت تيار مستمر مخرج، 25 واط، SMF، ألياف مفردة، 1310 نانومتر / 1550 نانومتر، 20 كم، SC |
الأسئلة الشائعة
1. ما هو تمرير خطأ الارتباط (LFPT)، ولماذا هو مهم؟
تمرير خطأ الارتباط، والذي يُختصر عادةً باسم LFPT أو LFP، هو ميزة اكتشاف وإخطار الأعطال المدمجة في محول الوسائط هذا. عند اكتشاف فشل في جانب الألياف من الارتباط، يقوم المحول تلقائيًا بإيقاف تشغيل منفذ النحاس RJ45 المقابل لإخطار الجهاز المتصل بأن الارتباط من طرف إلى طرف لم يعد متاحًا.
بدون هذه الميزة، سيستمر المحول أو جهاز التوجيه المتصل بمنفذ النحاس في الاعتقاد بأن الارتباط نشط حتى عندما يكون اتصال الألياف قد فشل، مما قد يتسبب في فقدان حركة المرور التي يصعب تشخيصها. يجعل LFPT اكتشاف أعطال الشبكة أسرع وأكثر موثوقية، وهو أمر بالغ الأهمية بشكل خاص في بيئات الشبكات المُدارة حيث تعتمد بروتوكولات شجرة الامتداد أو آليات تجاوز الفشل على تقارير حالة الارتباط الدقيقة.
2. هل يدعم محول الوسائط هذا الألياف أحادية الوضع ومتعددة الأوضاع؟
نعم. تم تجهيز محول الوسائط هذا بفتحة SFP مفتوحة بدلاً من واجهة ألياف ثابتة، مما يعني أن نوع الألياف ومسافة الإرسال يتم تحديدهما بواسطة أي وحدة SFP يتم إدخالها.
من خلال اختيار وحدة SFP المناسبة ببساطة، يمكنك دعم الألياف متعددة الأوضاع للاتصالات قصيرة المدى التي تصل إلى 550 مترًا، أو الألياف أحادية الوضع لروابط المسافات الطويلة التي تصل إلى 20 كم، 40 كم، 80 كم، أو أكثر اعتمادًا على الوحدة المختارة.
يمنحك هذا التصميم أقصى قدر من المرونة عبر متطلبات المشاريع المختلفة دون الحاجة إلى شراء محول منفصل لكل نوع من أنواع الألياف، مما يجعله حلاً فعالاً من حيث التكلفة ومقاومًا للمستقبل.
3. هل يدعم هذا المحول مراقبة التشخيص الرقمي (DDM)؟
نعم، يدعم محول الوسائط هذا DDM، المعروف أيضًا باسم DOM (مراقبة الألياف الرقمية)، من خلال فتحة SFP الخاصة به عند تثبيت وحدة SFP تدعم DDM.
تسمح لك DDM بمراقبة المعلمات البصرية في الوقت الفعلي بما في ذلك طاقة الإرسال، وطاقة الاستقبال، ودرجة الحرارة، وجهد الإمداد، وتيار انحياز الليزر مباشرة من واجهة إدارة متوافقة. يمنح هذا مسؤولي الشبكة رؤية قيمة لصحة الارتباط البصري دون الحاجة إلى معدات اختبار إضافية.
هذه الميزة مفيدة بشكل خاص للصيانة الاستباقية، مما يسمح بتحديد ومعالجة المشكلات المحتملة مثل الموصلات المتسخة، أو تدهور الألياف، أو مكونات الليزر المتقادمة قبل أن تؤدي إلى فشل الارتباط.
4. ما هي الأجهزة التي يتوافق معها محول وسائط SFP جيجابت هذا، وأين يتم استخدامه عادةً؟
يتوافق محول الوسائط هذا تمامًا مع معايير IEEE 802.3 و IEEE 802.3u و IEEE 802.3ab، مما يضمن توافقًا واسعًا مع معدات الشبكة من جميع البائعين الرئيسيين بما في ذلك Cisco و Huawei و H3C و MikroTik وغيرها.
يتم نشره على نطاق واسع في السيناريوهات التي تفتقر فيها مفاتيح الشبكة إلى منفذ ارتباط ألياف مدمج وتكون هناك حاجة إلى تحويل من الألياف إلى النحاس، مثل توصيل العمود الفقري للألياف بطبقة وصول قائمة على النحاس، أو تمديد روابط الشبكة بين المباني، أو دمج البنية التحتية للألياف في بيئات الإيثرنت الحالية.
يضمن دعمه للتفاوض التلقائي بسرعة 10/100/1000 ميجابت في الثانية على جانب النحاس اتصالاً سلسًا مع أي جهاز طرفي تقريبًا، وتجعله فتحة SFP المفتوحة قابلة للتكيف مع مجموعة واسعة من تكوينات مصنع الألياف.
