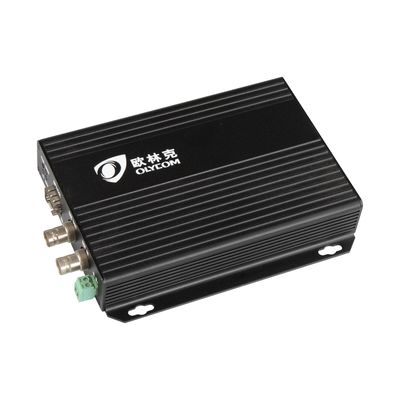

محول بصري للفيديو 3G SDI وبيانات RS485
الوصف
| بصري | |
| الطول الموجي | 1310 نانومتر / 1550 نانومتر |
| نوع الألياف والمسافة | متعدد الأوضاع (50/125 ميكرومتر) 5 كم، (62.5/125 ميكرومتر) 2 كم أحادي الوضع (9/125 ميكرومتر) 20 كم / 40 كم |
| قوة الإرسال | -5 ديسيبل ميلي واط إلى -10 ديسيبل ميلي واط |
| حساسية الاستقبال | -26 ديسيبل ميلي واط إلى -30 ديسيبل ميلي واط |
| فقدان الإرجاع | > 14 ديسيبل |
| الارتجاج | < 0.2 وحدة واجهة |
| الواجهة | LC |
| فيديو | |
| نوع الإشارة | إشارات الفيديو الرقمية HD-SDI و SDI و 3G-SDI |
| الكسب | الوحدة |
| الدقة | 8 أو 10 بت، تلقائي |
| معدلات البيانات | 270 ميجابت في الثانية، 1.485 جيجابت في الثانية، 2.970 جيجابت في الثانية |
| معايير التشغيل | SMPTE 259M-C، SMPTE 292M، SMPTE 424M، ITU-R BT.601، ITU-R BT.1120 |
| قفل معدل البيانات التلقائي | نعم |
| مدخل الفيديو - المرسل | |
| العدد / نوع الإشارة | 2 وصلة فردية SDI أو HD-SDI أو 3G-SDI فيديو مركب رقمي 1 للإرسال، 1 للمعاينة المحلية |
| الواجهة | 2 أنثى BNC |
| المقاومة | 750 أوم |
| معدلات البيانات | 19 ميجابت في الثانية إلى 2.97 جيجابت في الثانية |
| المستوى الاسمي | 0.8 فولت ذروة إلى ذروة |
| الحد الأدنى / الأقصى للمستويات | 0.5 فولت إلى 1.0 فولت ذروة إلى ذروة |
| فقدان الإرجاع | ≥15 ديسيبل @ 5 ميجاهرتز إلى 1.5 جيجاهرتز، ≥10 ديسيبل @ 1.5 جيجاهرتز إلى 3.0 جيجاهرتز |
| معادلة كابل الإدخال | تلقائي لما يصل إلى -30 ديسيبل من فقدان الكابل |
| مخرج الفيديو - المستقبل | |
| العدد / نوع الإشارة | 2 وصلة فردية SDI أو HD-SDI أو 3G-SDI فيديو مركب رقمي 1 للاستقبال، 1 للنسخ الاحتياطي / المشاركة |
| الواجهة | 2 أنثى BNC |
| المقاومة | 750 أوم |
| إعادة التوقيت | تلقائي لمعدلات 270 ميجابت في الثانية، 1.485 جيجابت في الثانية، 2.97 جيجابت في الثانية، أو يتم تجاوزه للمعدلات غير المعترف بها |
| المستوى الاسمي | 0.8 فولت ذروة إلى ذروة |
| الحد الأدنى / الأقصى للمستويات | 0.5 فولت إلى 1.0 فولت ذروة إلى ذروة |
| فقدان الإرجاع | <-25 ديسيبل @ 100 ميجاهرتز |
| كهربائي. بيئي. ميكانيكي | |
| الجهد | DC5V1A |
| استهلاك الطاقة | 12 واط |
| درجة حرارة التشغيل | -35 درجة مئوية ~ +75 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 85 درجة مئوية |
| الرطوبة | 5 ~ 95% بدون تكثف |
| الأبعاد | 117 مم طول × 80 مم عرض × 22 مم ارتفاع |
| الوزن | 0.5 كجم |
| EMI / RFI | FCC الجزء 15 الفئة أ، مؤشر EMC للاتحاد الأوروبي |
| MTBF | ≥100000 ساعة |
تفاصيل الطلب
| لا بأس بكتابة اسم طرازك على الجهاز | |
| OM615-1S3GWT/R-LC20 | مرسل ومستقبل فيديو بصري 3G-SDI، لفيديو SDI/HD-SDI/3G-SDI والإشارات المضمنة، مع SFP فيديو 3G، أحادي الوضع، موصل LC، 20 كم |
|
OM615-1S3GWT/R-LC40 |
مرسل ومستقبل فيديو بصري 3G-SDI، لفيديو SDI/HD-SDI/3G-SDI والإشارات المضمنة، مع SFP فيديو 3G، أحادي الوضع، موصل LC، 40 كم |
نبذة عن الشركة
نقوم بتصنيع وتسويق أجهزة الاتصال بالألياف الضوئية.
نحن نقدم حلولًا وخدمات للشبكات الصناعية والألياف الضوئية والمراقبة التلفزيونية عالية الدقة وتحويل ونقل الألياف الضوئية.
مبدل صناعي مُدار جيجابت L2 L3 مثبت على سكة دين
محول وسائط إيثرنت بالألياف الضوئية
محول فيديو تناظري AHD TVI CVI بالألياف الضوئية
وحدة إرسال واستقبال بالألياف الضوئية
نظام CWDM/DWDM/OXC/DCI
على مدار العشرين عامًا الماضية، سعت Olycom إلى التحسين وتطوير أجهزة وحلول الألياف الضوئية المتطورة، واكتسبت شعبية وتقديرًا في الصين وخارجها.
الأسئلة الشائعة
1. ما هي تنسيقات إشارات الفيديو التي يدعمها محول الألياف هذا؟
يكتشف OM615-1S3GWT/R تلقائيًا ويدعم جميع تنسيقات إشارات SDI الرئيسية الثلاثة، بما في ذلك SDI القياسي (SMPTE 259M) و HD-SDI (SMPTE 292M) و 3G-SDI (SMPTE 424M)، بالإضافة إلى معايير الفيديو الرقمي ITU.
هذا يعني عدم الحاجة إلى تكوين نوع الإشارة يدويًا عند التبديل بين كاميرات مختلفة أو معدات مصدر. يحدد المحول تنسيق الإشارة الواردة تلقائيًا ويضبط الإرسال وفقًا لذلك، ويدعم SDI متعدد المعدلات بسرعات تصل إلى 2.97 جيجابت في الثانية.
كما أنه يحافظ على الصوت والبيانات الوصفية المضمنة طوال عملية الإرسال، مما يضمن عدم الحاجة إلى مضمنات أو مزيلات تضمين صوت إضافية في معظم إعدادات البث أو المراقبة القياسية.
2. ما مدى بعد المسافة التي يمكن لهذا المحول إرسال إشارة الفيديو إليها، وما هو نوع الألياف المطلوب؟
يمكن لـ OM615-1S3GWT/R إرسال إشارات فيديو SDI لمسافات تصل إلى 40 كيلومترًا عبر خيط واحد من الألياف أحادية الوضع، مما يجعله مناسبًا لروابط البث بعيدة المدى وشبكات المراقبة على مستوى الحرم الجامعي وبيئات الإنتاج عن بعد.
يتم تحقيق الإرسال من خلال وحدة SFP فيديو 3G، والتي توفر واجهة مدمجة وقابلة للتبديل السريع للاتصال بالبنية التحتية للألياف الخاصة بك. يوفر هذا النهج أيضًا المرونة، حيث يمكن استخدام وحدات SFP مختلفة لاستيعاب متطلبات المسافة المتغيرة أو تفضيلات الطول الموجي.
للمسافات الأقصر أو بيئات الألياف متعددة الأوضاع، يرجى الاتصال بنا ويمكننا أن نوصي بمتغير SFP المناسب لتثبيتك المحدد.
3. هل يمكنني مراقبة الإشارة المحلية أثناء الإرسال عبر الألياف في نفس الوقت؟
نعم. يتميز OM615-1S3GWT/R بمخرج زائد يسمح لك بمعاينة إشارة الفيديو على شاشة محلية في نفس الوقت الذي ترسلها فيه عبر الألياف إلى موقع بعيد.
هذا مفيد بشكل خاص في بيئات البث والعروض المسرحية حيث يحتاج المشغلون إلى تأكيد سلامة الإشارة عند طرف المصدر دون مقاطعة تغذية الإرسال الرئيسية. إنه يلغي الحاجة إلى مقسم إشارة إضافي أو مضخم توزيع في العديد من إعدادات سير العمل النموذجية.
تسمح مؤشرات LED للحالة في الوقت الفعلي على اللوحة الأمامية أيضًا للفنيين بالتحقق فورًا من حالة الارتباط ووجود الإشارة دون الحاجة إلى أي معدات اختبار إضافية.
4. ما هي الصناعات والتطبيقات التي تم تصميم هذا المحول لها؟
تم تصميم OM615-1S3GWT/R للنشر الاحترافي حيث تكون موثوقية الإشارة وجودة الصورة على مسافات طويلة متطلبات حرجة.
وهو مناسب بشكل مثالي لإنتاج البث واللافتات الرقمية وعروض الأحداث الحية وتركيبات المراقبة التلفزيونية عالية الدقة في البيئات الصعبة بما في ذلك المنشآت الحكومية والمؤسسات الطبية حيث يكون نقل الفيديو غير المضغوط بزمن انتقال منخفض أمرًا ضروريًا.
يدعم المحول أيضًا نقل بيانات RS485 جنبًا إلى جنب مع إشارة الفيديو، مما يجعله متوافقًا مع أنظمة التحكم في كاميرات PTZ المستخدمة بشكل شائع في تطبيقات المراقبة والبث. يضمن تصميمه القابل للتبديل السريع أيضًا إمكانية إجراء الصيانة أو استبدال SFP دون إيقاف تشغيل النظام، مما يقلل من الاضطراب في بيئات التشغيل على مدار الساعة طوال أيام الأسبوع.
