3G-SDI الفيديو SFP فتحة محول الألياف الضوئية
مقدمة
المواصفات
| البصرية | |
| طول الموجة | 1310nm/1550nm |
| نوع الألياف والمسافة | الوضع المتعدد (50/125um) 5Km، (62.5/125um) 2Km الوضع الواحد (9/125um) 20Km / 40Km |
| قوة نقل | -5 إلى -10 ديسيبل |
| الحصول على الحساسية | -26 إلى -30 ديسيبل |
| خسارة العائد | > 14 ديسيبل |
| جيتير | < 0.2UI |
| واجهة | LC |
| فيديو | |
| نوع الإشارة | إشارات الفيديو الرقمية HD-SDI و 3G-SDI |
| المكاسب | الوحدة |
| القرار | 8 أو 10 بت، أوتوماتيكية |
| معدلات البيانات | 270 ميجابايت / ثانية، 1.485 جيجابايت / ثانية، 2.970 جيجابايت / ثانية |
| معايير التشغيل | SMPTE 259M-C، SMPTE 292M، SMPTE 424M، ITU-R BT.601، ITU-R BT.1120 |
| قفل سرعة البيانات التلقائي | نعم.. |
| مدخل فيديو - جهاز إرسال | |
| الرقم/نوع الإشارة | 2 رابط واحد SDI، HD-SDI، أو 3G-SDI الفيديو المكون الرقمي 1 لTx، 1 للمعاينة المحلية |
| واجهة | اثنان من النساء |
| عائق | 750 أوهم |
| معدلات البيانات | 19 ميجابايت / ثانية إلى 2.97 جيجابايت / ثانية |
| المستوى الاسمي | 0.8 Vp-p |
| الحد الأدنى/ الحد الأقصى | 0.5 فولت إلى 1.0 فولت |
| خسارة العائد | ≥15 ديسيبل @ 5 ميغاهرتز إلى 1.5 غيغاهرتز، ≥10 ديسيبل @ 1.5 غيغاهرتز إلى 3.0 غيغاهرتز |
| موازنة كابلات الدخول | أوتوماتيكية لخسارة الكابلات تصل إلى -30 ديسيبل |
| مخرج الفيديو - المستقبل | |
| الرقم/نوع الإشارة | 2 وصلة واحدة SDI، HD-SDI، أو 3G-SDI الفيديو المكون الرقمي 1 لRx، 1 للحماية / المشاركة |
| واجهة | اثنان من النساء |
| عائق | 750 أوهم |
| إعادة التوقيت | أوتوماتيكي ل 270 ميجابايت في الثانية، 1.485 جيجابايت في الثانية، 2.97 جيجابايت في الثانية، أو يتم تجاوزه لسرعات غير معروفة |
| المستوى الاسمي | 0.8 Vp-p |
| الحد الأدنى/ الحد الأقصى | 0.5 فولت إلى 1.0 فولت |
| خسارة العائد | < 25 dB @ 100 MHz |
| الكهربائية، البيئية، الميكانيكية | |
| الجهد | DC12V1A |
| استهلاك الطاقة | 12 واط |
| درجة حرارة العمل | -35 درجة مئوية+75 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية 85 درجة مئوية |
| الرطوبة | 5~95% غير مكثفة |
| البعد | 117 ملم L*80 ملم W*22 ملم |
| الوزن | 0.35 كيلوغرام |
| إم آي/إر إف آي | إشارة FCC الجزء 15 الفئة A، الإشارة الإلكترونية الأوروبية |
| MTBF | >100000 ساعة |
التطبيق
تفاصيل الطلب
| OM615-3GSDIWT/R-LC20 | جهاز إرسال واستقبال فيديو 3G-SDI للألياف البصرية ، لفيديو SDI / HD-SDI / 3G-SDI وإشارات مدمجة ، مع 3G فيديو SFP ، وضع واحد ، رابط LC ، 20Km |
|
OM615-3GSDIWT/R-LC40 |
جهاز إرسال واستقبال فيديو 3G-SDI للألياف البصرية ، لفيديو SDI / HD-SDI / 3G-SDI والإشارات المدمجة ، مع 3G فيديو SFP ، وضع واحد ، رابط LC ، 40Km |
الرسم البياني
الأسئلة الشائعة
1هل أنتِ مصنعة؟
نعم، لدينا خط إنتاجنا وفريق البحث والتطوير.
الرجاء زيارة موقعنا عبر الرابط VR أدناه لرؤية مكتبنا و منطقة الإنتاج.
https://www.ecer.com/corp/uuu5b8d-industrialnetworkswitch/vr.html
2ما هو مدة الضمان؟
ج: سنة واحدة للمنتجات التجارية و 3 سنوات للمنتجات الصناعية. سيتم تقديم الدعم الفني مجانا.
3 هل تقبل طلب العينة؟
ج: نعم، طلب عينة للتحقق من خدماتنا وجودتنا

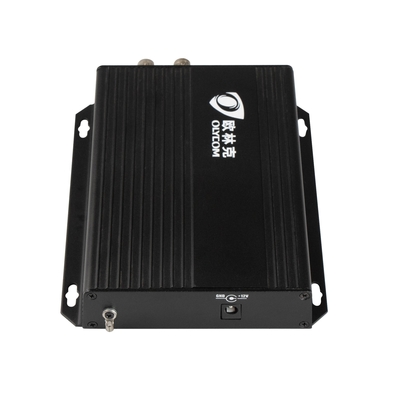

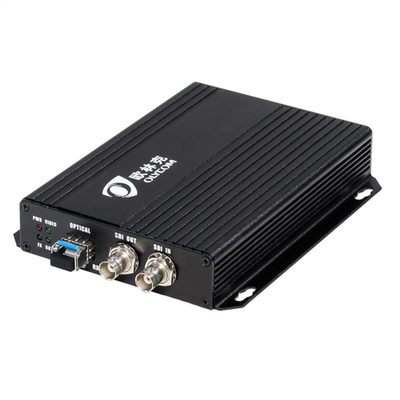

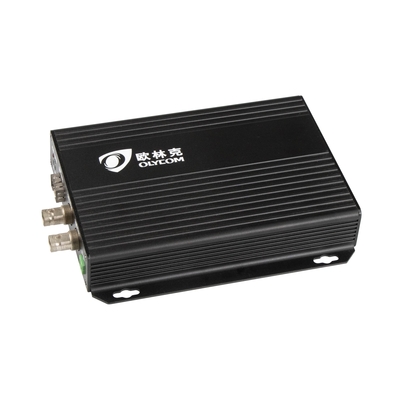

صور المنتج
