8 قناة Bidi جاف اتصال إغلاق محول الألياف الضوئية
مقدمة
جهاز إرسال واستقبال فيديو بصري، يشار إليه أيضًا باسم محول الألياف، محول الوسائط، محول فيديو بصري،مصممة لتمديد الحد المحوري من 500 متر والحصول على إشارات كاميرات المراقبة متصلة إلى 80 كيلومتر على أقصى حد على كابل الألياف الضوئية.
هذا الاتصال الجاف عبر محول الألياف ينقل ويستقبل إشارات إغلاق الاتصال مع الحد الأدنى من الاضطرابات.
وبالإضافة إلى ذلك، فإن محولات الألياف البصرية المتسلسلة لدينا توفر أيضًا بث فيديو، صوت، بيانات، إشارات الهاتف وإيثيرنت.
المواصفات
| البصرية | |
| طول الموجة | 1310nm/1550nm |
| الطاقة الخارجة | -8~3dBm |
| الألياف البصرية |
الوضع الواحد (9/125um) من 20 إلى 80 كيلومتر الوسائط المتعددة (50/125UM) 1Km، (62.5/125UM) 500m |
| الحصول على الحساسية | -30 ديسيبل |
| واجهة | FC/ST/SC |
| إغلاق الاتصال | |
| مدخل الإشارة | إنذار، مدخل ثنائي، دعم TTL، RS-232/422/485 أو زر التبديل السلبي |
| مخرج الإشارة | إنذار تعسفي، مخرج ثنائي، دعم TTL، RS-232/422/485 أو مخرج رلاي |
| واجهة | محطة فينيكس |
|
|
|
| الهيكل والبطاقات | |
| مساحات الهيكل كمية | 18 فتحة |
| التوافق مع البطاقات | بطاقات 1 ~ 4ch ((18pcs) ؛ بطاقات 8ch ((9pcs)) |
| المرونة | يدعم تركيب مختلط من التكوينات المختلفة |
| البطاقات |
في 4ch PCB ((153x100x10mm) أو 8ch PCB حجم (153x100x25mm) التكوينات التي تتطلب حجم أكبر لا يمكن استخدامها مع هذا النظام |
| الكهربائية، البيئية، الميكانيكية | |
| الجهد التشغيلي | مستقل: 220VAC إلى 5V / 12VDC ، رف: مزدوج 220V / 48V AC ، بطاقة: تعمل بواسطة الهيكل |
| درجة حرارة العمل | -35 درجة مئوية+75 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية+85 درجة مئوية |
| الرطوبة | 0~95% غير مكثفة |
| الأبعاد والوزن | مستقلة والبطاقة: يعتمد على التكوينات المختلفة، الهيكل: 19 ′′ 3U |
التطبيق
تفاصيل الطلب
| OM610-1V↑1D↓1P1E WT/R | 1ch فيديو Tx + 1ch بيانات RS485 Rx + 1ch 10/100M إثنر + 1 الهاتف. |
| OM610-1V↑2D↓2A↑1E WT/R | 1ch فيديو Tx + 2ch بيانات RS485 Rx + 2ch الصوت Tx + 1ch 10/100M إثنر |
| OM610-1V↑2D↓2A↑2K↑WT/R | 1ch فيديو Tx + 2ch بيانات RS485 Rx + 2ch الصوت Tx + 1ch إغلاق الاتصال Tx |
| OM610-2P1EWT/R | 2ch الهاتف + 1ch 10/100M إيثيرنت |
| OM610-2V↑1D↓1P1E WT/R | 2ch فيديو Tx + 1ch بيانات RS485 Rx + 1ch 10/100M إثنر + 1 الهاتف. |
| OM610-2V↑2D↓2A↑1E WT/R | فيديو 2ch Tx + 2ch بيانات RS485 Rx + 2ch الصوت Tx + 1ch 10/100M إثنر |
| OM610-4EWT/R | 4ch 10/100M Ethernet |
| OM610-4P2D↓WT/R | 4ch الهاتف + 2ch بيانات RS485 Rx |
| OM610-4V↑1D↓4E WT/R | فيديو 4ch Tx + 1ch بيانات RS485 Rx + 4ch 10/100M Ethernet |
| OM610-4V↑1D↓4PWT/R | فيديو 4ch Tx + 1ch بيانات RS485 Rx + 4ch الهاتف |
| OM610-4V↑12D↓WT/R | فيديو 4ch Tx + 12ch بيانات RS485 Rx |
| OM610-2D↓8PWT/R | بيانات 2ch RS485 Rx + 8ch الهاتف |
| OM610-20D↓WT/R | 20ch بيانات RS485 Rx |
| OM610-1V↑↓1D↑↓1A↑↓1K↑↓WT/R | 1ch فيديو ثنائي الأبعاد + 1ch بيانات RS485 ثنائي الأبعاد + 1ch صوت ثنائي الأبعاد + 1ch إغلاق اتصال ثنائي الأبعاد |
| OM610-2D↑↓4A↑↓1E WT/R | 4ch صوت ثنائي الأبعاد + 2ch بيانات RS485 ثنائية الأبعاد + 1ch 10/100M Ethernet |
| OM610-1V↑1D↑↓3A↑2K↑↓WT/R | 1ch فيديو Tx + 2ch بيانات RS485 ثنائية الأبعاد + 3ch الصوت Tx + 1ch إغلاق اتصال ثنائية الأبعاد |
| OM610-4V↑2D↓2A↑1E 1P2K↑WT/R | فيديو 4ch Tx + 2ch بيانات RS485 Rx + 2ch الصوت Tx + 1ch 10/100M إثنتر + 1ch الهاتف + 2ch إغلاق الاتصال Tx |
| رقم البند | |
| OM600 |
OM600 - جهاز إرسال / استقبال فيديو بصري ، 610 سطح مكتب مستقل ، نمط بطاقة 620 سلسلة 613-ميني، سلسلة 615-HD |
| V | فيديو |
| أ | الصوت |
| د | البيانات |
| ك | إنذار (إدخال / إخراج ، إغلاق الاتصال) |
| (ب) | الهاتف |
| E | الايثرنت |
| م،و | الوضع المتعدد الأوضاع، الوضع الواحد |
| S,U | S-1310nm، U-1550nm |
| T,R | T - الإرسال، R-المستقبل |
| FC,ST,SC,LC | نوع موصلات الألياف |
| ↑,↓, ↑↓ | ↑- إلى الأمام (من TX إلى RX) ، ↓ - عكس (من RX إلى TX) ، ↑↓- ثنائي الاتجاه |
| 1,2,3.... | الأرقام التي تسبق كمية الإشارة من القناة المطلوبة |
| 05، 20 ، 40... | الأرقام المجاورة لمسافة عمل موصلات الألياف |

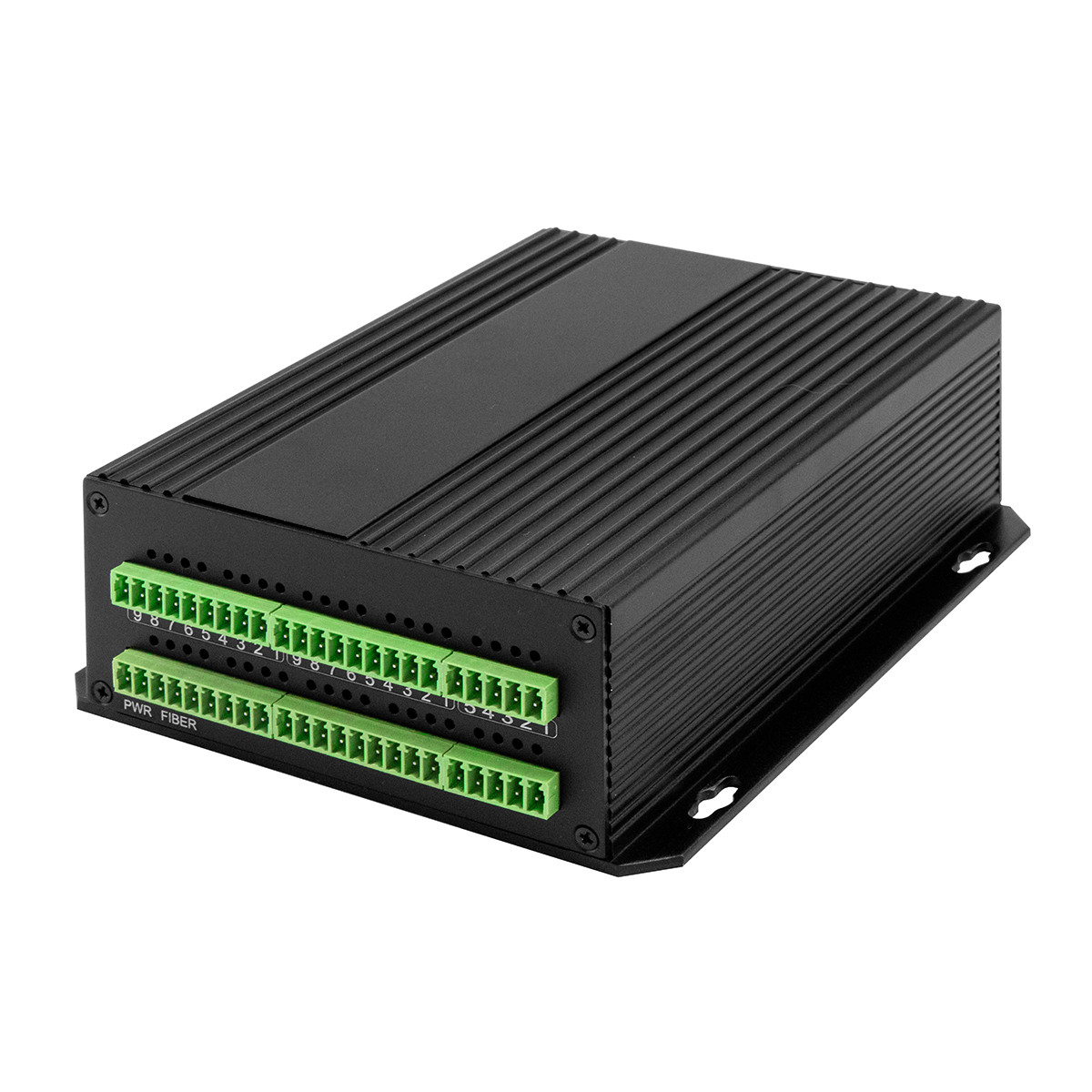

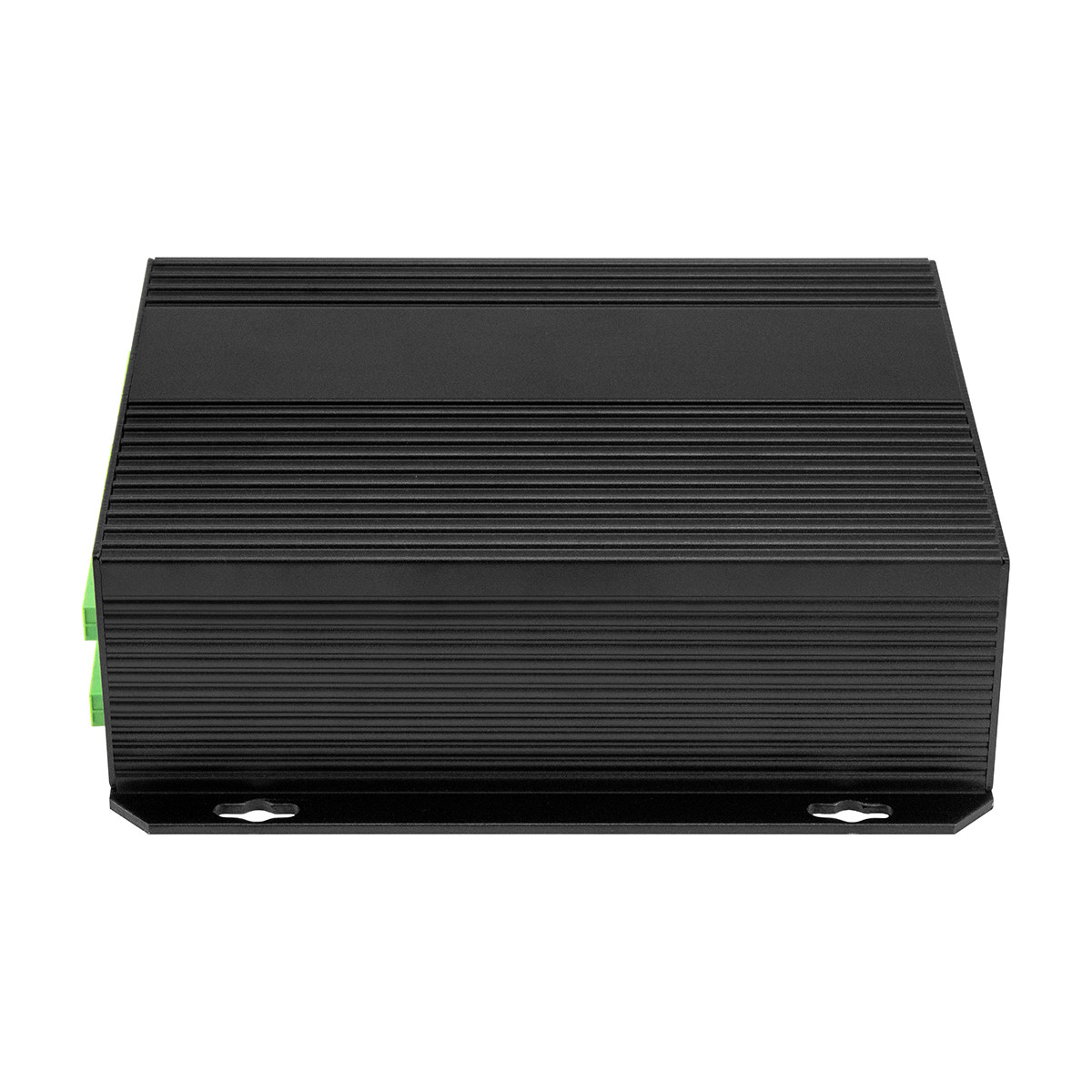

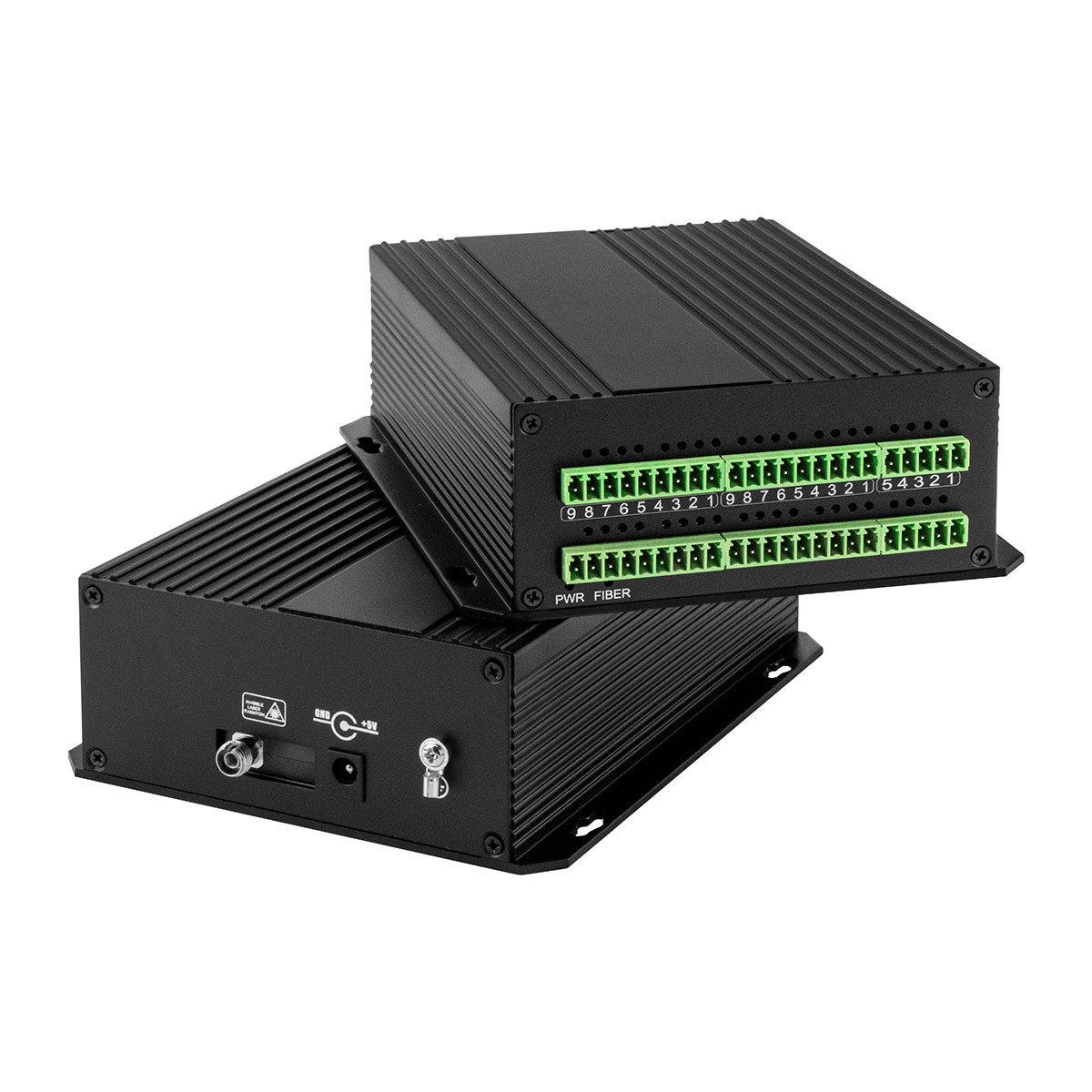

صور المنتج
