فيديو الصوتية البيانات الاتصال إغلاق محول الألياف إيثيرنت
مقدمة
نموذج المنتج: OM610-8V↑2A↑↓ 2K↓2D↑↓1EWT/R
لا بأس باستخدام اسم طرازك وطباعة شعارك على الأجهزة
الخصائص الرئيسية
المواصفات
| البصرية | |
| طول الموجة | 1310nm/1550nm |
| الطاقة الخارجة | -8~3dBm |
| الألياف البصرية |
الوضع الواحد (9/125um) من 20 إلى 80 كيلومتر الوسائط المتعددة (50/125UM) 1Km، (62.5/125UM) 500m |
| الحصول على الحساسية | -30 ديسيبل |
| واجهة | FC/ST/SC |
| فيديو | |
| عرض النطاق | 8MHZ |
| أنظمة متوافقة | NTSC/PAL/SECAM |
| عائق/جهد | BNC 75Ω (غير متوازنة) / 2.0Vp-p |
| المكاسب التفاضلية | < ± 1٪ |
| المرحلة التفاضلية | < ± 1 |
| نسبة S/N | > 60 ديسيبل ((وزن)) ((8 بت)) |
| واجهة | BNC |
| البيانات | |
| بروتوكول البيانات | بيانات RS232، RS422، RS485، مانشستر، BIPHASE |
| عرض النطاق | 0~300kbps |
| معدل الأخطاء | 10-9 |
| واجهة | محطة فينيكس |
| الصوت | |
| العائق / الجهد | 600 أوم ((غير متوازنة) / 2.0 فولت-ب |
| استجابة التردد | 10~20kHz |
| التشوه الهارموني الكلي | < 0.05% |
| المرحلة التفاضلية | < ± 1 |
| نسبة S/N | > 95 ديسيبل ((التوزيع) |
| واجهة | محطة فينيكس |
| معدل العينة | 48k هرتز |
| القرار | 16 بت |
| إغلاق الاتصال | |
| مدخل الإشارة | إنذار، مدخل ثنائي، دعم TTL، RS-232/422/485 أو زر التبديل السلبي |
| مخرج الإشارة | إنذار تعسفي، مخرج ثنائي، دعم TTL، RS-232/422/485 أو مخرج رلاي |
| واجهة | محطة فينيكس |
| الايثرنت | |
| وضع العمل | مزدوج كامل / نصف مزدوج ، الاستشعار الذاتي |
| سرعة الشبكة | 10/100Mbps، الاستشعار الذاتي |
| واجهة | RJ45 |
| الهيكل والبطاقات | |
| مساحات الهيكل كمية | 18 فتحة |
| التوافق مع البطاقات | بطاقات 1 ~ 4ch ((18pcs) ؛ بطاقات 8ch ((9pcs)) |
| المرونة | يدعم تركيب مختلط من التكوينات المختلفة |
| البطاقات |
في 4ch PCB ((153x100x10mm) أو 8ch PCB حجم (153x100x25mm) التكوينات التي تتطلب حجم أكبر لا يمكن استخدامها مع هذا النظام |
| الكهربائية، البيئية، الميكانيكية | |
| الجهد التشغيلي | مستقل: 220VAC إلى 5V / 12VDC ، رف: مزدوج 220V / 48V AC ، بطاقة: تعمل بواسطة الهيكل |
| درجة حرارة العمل | -35 درجة مئوية+75 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية+85 درجة مئوية |
| الرطوبة | 0~95% غير مكثفة |
| الأبعاد والوزن | مستقلة والبطاقة: يعتمد على التكوينات المختلفة، الهيكل: 19 ′′ 3U |
التطبيق
تفاصيل الطلب
| OM610-1V↑1D↓1P1E WT/R | 1ch فيديو Tx + 1ch بيانات RS485 Rx + 1ch 10/100M إثنر + 1 الهاتف. |
| OM610-1V↑2D↓2A↑1E WT/R | 1ch فيديو Tx + 2ch بيانات RS485 Rx + 2ch الصوت Tx + 1ch 10/100M إثنر |
| OM610-1V↑2D↓2A↑2K↑WT/R | 1ch فيديو Tx + 2ch بيانات RS485 Rx + 2ch الصوت Tx + 1ch إغلاق الاتصال Tx |
| OM610-2P1EWT/R | 2ch الهاتف + 1ch 10/100M إيثيرنت |
| OM610-2V↑1D↓1P1E WT/R | 2ch فيديو Tx + 1ch بيانات RS485 Rx + 1ch 10/100M إثنر + 1 الهاتف. |
| OM610-2V↑2D↓2A↑1E WT/R | فيديو 2ch Tx + 2ch بيانات RS485 Rx + 2ch الصوت Tx + 1ch 10/100M إثنر |
| OM610-4EWT/R | 4ch 10/100M Ethernet |
| OM610-2D↓8PWT/R | بيانات 2ch RS485 Rx + 8ch الهاتف |
| OM610-20D↓WT/R | 20ch بيانات RS485 Rx |
| OM610-1V↑↓1D↑↓1A↑↓1K↑↓WT/R | 1ch فيديو ثنائي الأبعاد + 1ch بيانات RS485 ثنائي الأبعاد + 1ch صوت ثنائي الأبعاد + 1ch إغلاق اتصال ثنائي الأبعاد |
| OM610-2D↑↓4A↑↓1E WT/R | 4ch صوت ثنائي الأبعاد + 2ch بيانات RS485 ثنائية الأبعاد + 1ch 10/100M Ethernet |
| OM610-1V↑1D↑↓3A↑2K↑↓WT/R | 1ch فيديو Tx + 2ch بيانات RS485 ثنائية الأبعاد + 3ch الصوت Tx + 1ch إغلاق اتصال ثنائية الأبعاد |
ميزتنا

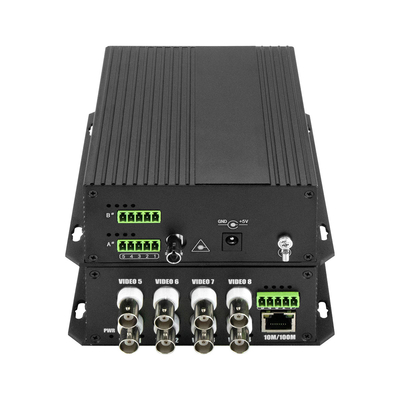

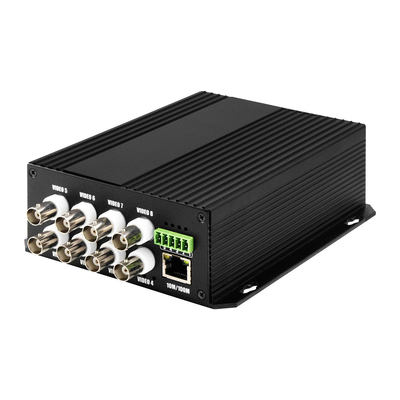

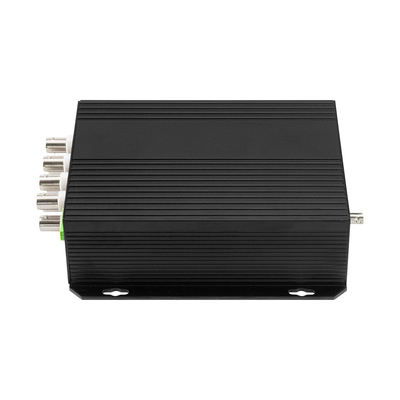

المزيد من صور المنتجات
