فيديو BNC البيديو بيانات RS232 RS485 محول الوسائط الألياف
الخصائص الرئيسية
غلاف معدني صلب
بدون EMI و RFI و الحلقة الأرضية
آمنة و محصنة من التدخلات الخارجية
تصميم "بلوغ اند بلاي"
مقدمة
نموذج المنتج: OM610-4V↑6D↑↓1EWT/R ، لا بأس باستخدام اسم النموذج الخاص بك أو طباعة شعارك على الجهاز.
التطبيق: المشاريع الحكومية والعسكرية والبيئية الطبية
جهاز إرسال واستقبال فيديو بصري، يشار إليه أيضًا باسم محولات الألياف الإعلامية، محولات البيانات البصرية لإيثيرنت، محولات الفيديو الرقمي عبر الألياف،من المتوقع أن تمدد الحد المحوري من 500 متر والحصول على إشارات كاميرات المراقبة متصلة إلى 80 كيلومترا على كابل الألياف الضوئية.
إنها ترسل وتستقبل إشارات كاميرات المراقبة ذات الدقة العالية من الفيديو والبيانات وإيثيرنت
يسمح بنقل بدون خسارة مع الحد الأدنى من الاضطرابات
مفتوحة للتخصيص و ODM لتلبية الاحتياجات المختلفة
يدعم أجهزة النظام المستقلة والشاسية.
المواصفات
| البصرية | |
| طول الموجة | 1310nm/1550nm |
| الطاقة الخارجة | -8~3dBm |
| الألياف البصرية |
الوضع الواحد (9/125um) من 20 إلى 80 كيلومتر الوسائط المتعددة (50/125UM) 1Km، (62.5/125UM) 500m |
| الحصول على الحساسية | -30 ديسيبل |
| واجهة | FC/ST/SC |
| فيديو | |
| عرض النطاق | 8MHZ |
| أنظمة متوافقة | NTSC/PAL/SECAM |
| عائق/جهد | BNC 75Ω (غير متوازنة) / 2.0Vp-p |
| المكاسب التفاضلية | < ± 1٪ |
| المرحلة التفاضلية | < ± 1 |
| نسبة S/N | > 60 ديسيبل ((وزن)) ((8 بت)) |
| واجهة | BNC |
| البيانات | |
| بروتوكول البيانات | بيانات RS232، RS422، RS485، مانشستر، BIPHASE |
| عرض النطاق | 0~300kbps |
| معدل الأخطاء | 10-9 |
| واجهة | محطة فينيكس |
| الايثرنت | |
| وضع العمل | مزدوج كامل / نصف مزدوج ، استشعار تلقائي |
| سرعة الشبكة | 10/100Mbps، الاستشعار الذاتي |
| واجهة | RJ45 |
| الهيكل والبطاقات | |
| مساحات الهيكل كمية | 18 فتحة |
| التوافق مع البطاقات | بطاقات 1 ~ 4ch ((18pcs) ؛ بطاقات 8ch ((9pcs)) |
| المرونة | يدعم تركيب مختلط من التكوينات المختلفة |
| البطاقات |
في 4ch PCB ((153x100x10mm) أو 8ch PCB حجم (153x100x25mm) التكوينات التي تتطلب حجم أكبر لا يمكن استخدامها مع هذا النظام |
| الكهربائية، البيئية، الميكانيكية | |
| الجهد التشغيلي |
مستقل: 220VAC إلى 5V / 12VDC ، رف: مزدوج 220V / 48V AC بطاقة: تعمل بواسطة الهيكل |
| درجة حرارة العمل | -35 درجة مئوية+75 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية+85 درجة مئوية |
| الرطوبة | 0~95% غير مكثفة |
| الأبعاد والوزن |
مستقلة والبطاقة: يعتمد على تكوينات مختلفة الهيكل: 19 ′′3U |
التطبيق
قاعة الرياضة (بث مباشر بالفيديو والصوت)
تفاصيل الطلب
| OM610-2V↑1D↓1P1EWT/R | 2ch فيديو Tx + 1ch بيانات RS485 Rx + 1ch 10/100M إثنر + 1 الهاتف. |
| OM610-2V↑2D↓2A↑1EWT/R | فيديو 2ch Tx + 2ch بيانات RS485 Rx + 2ch الصوت Tx + 1ch 10/100M إثنر |
| OM610-4EWT/R | 4ch 10/100M Ethernet |
| OM610-4P2D↓WT/R | 4ch الهاتف + 2ch بيانات RS485 Rx |
| OM610-4V↑1D↓4EWT/R | فيديو 4ch Tx + 1ch بيانات RS485 Rx + 4ch 10/100M Ethernet |
| OM610-4V↑1D↓4PWT/R | فيديو 4ch Tx + 1ch بيانات RS485 Rx + 4ch الهاتف |
| OM610-4V↑12D↓WT/R | فيديو 4ch Tx + 12ch بيانات RS485 Rx |
| OM610-2D↓8PWT/R | بيانات 2ch RS485 Rx + 8ch الهاتف |
الضمان
| فئة المنتجات | فترة الضمان |
| محول وسائل الإعلام الألياف إيثيرنت | سنة واحدة |
| محول الفيديو البصري | سنة واحدة |
| مفتاح الألياف | سنة واحدة |
| مفتاح الايثرنت | سنة واحدة |
| محول الألياف المتسلسلة | سنة واحدة |
| مُعدّل (PDH) | سنة واحدة |
| مفتاح CCTV PoE | سنة واحدة |
| البديل المدار تجارياً | سنة واحدة |
| البديل التجاري المدار من PoE | سنة واحدة |
| إمدادات الطاقة | 3 سنوات |
| مفتاح Ethernet الصناعي | 3 سنوات |
| مفتاح PoE الصناعي | 3 سنوات |
| التبديل الصناعي المدار | 3 سنوات |
| التبديل الصناعي الذي يتم إدارته من PoE | 3 سنوات |
| وحدة CWDM | سنة واحدة |
| أجهزة DWDM/OTN | سنة واحدة |

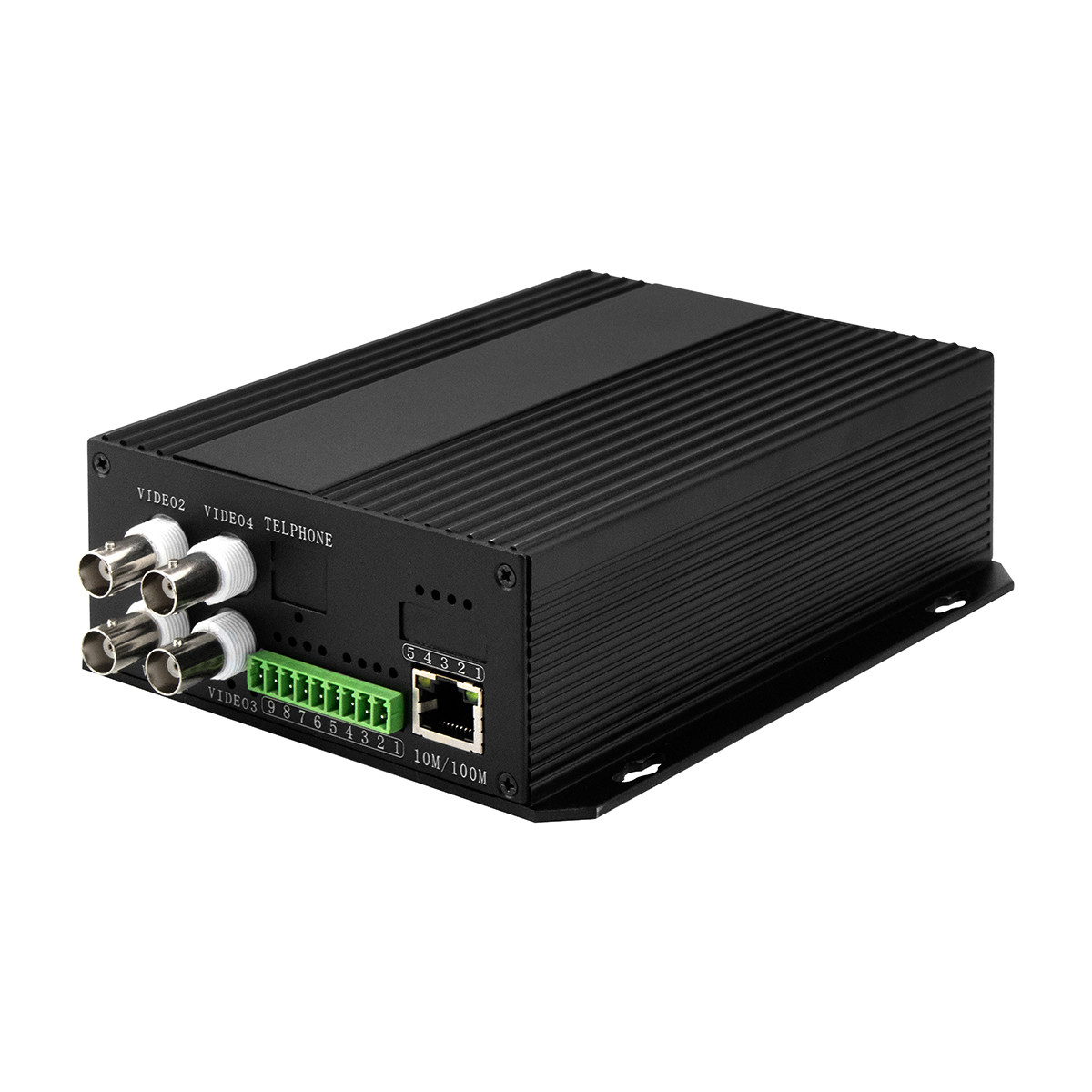

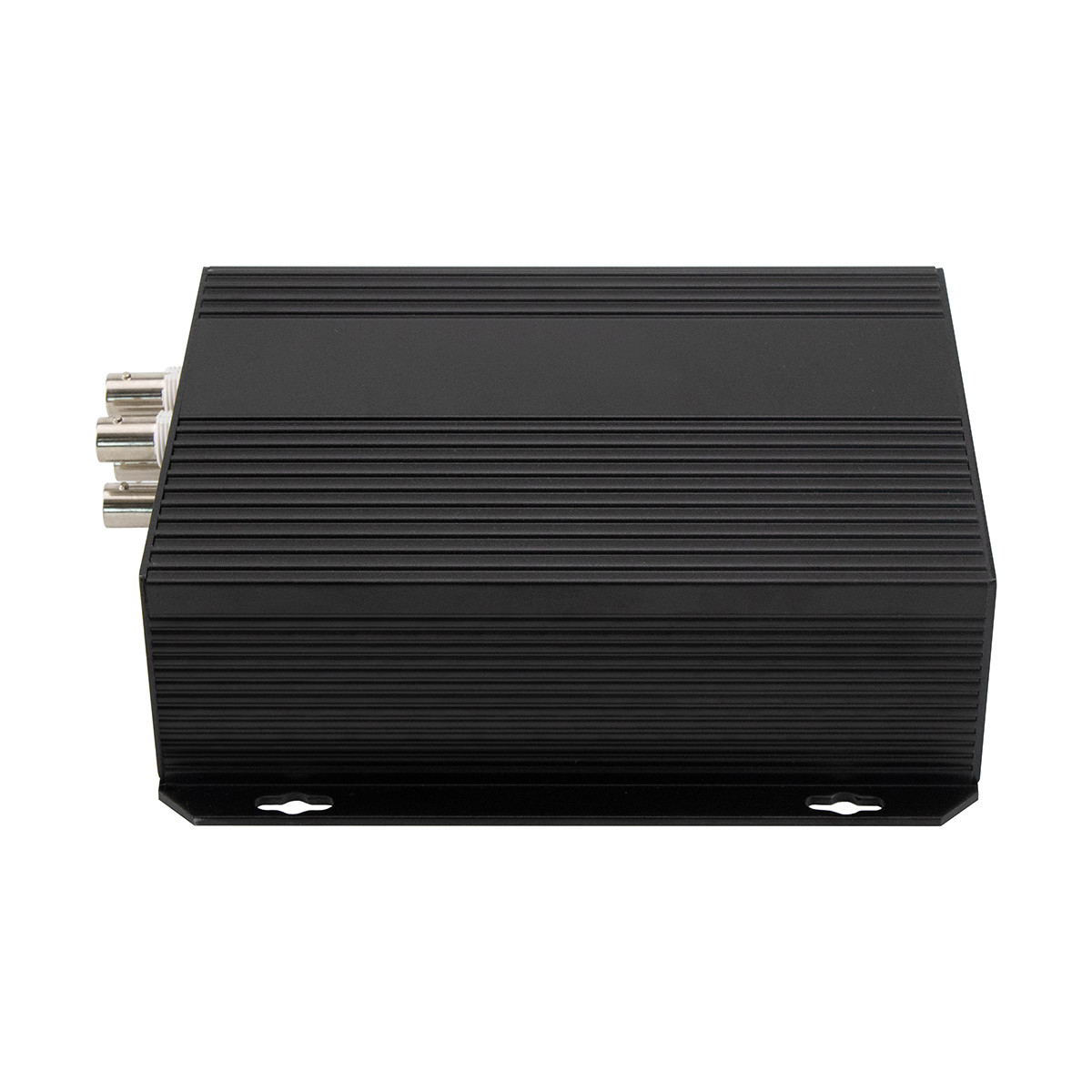

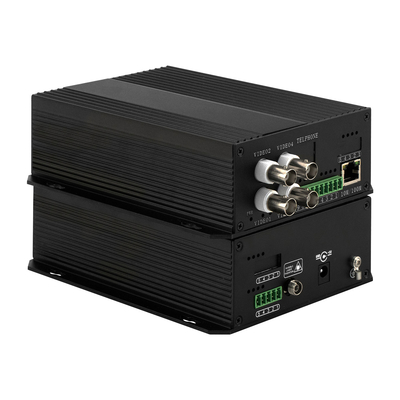

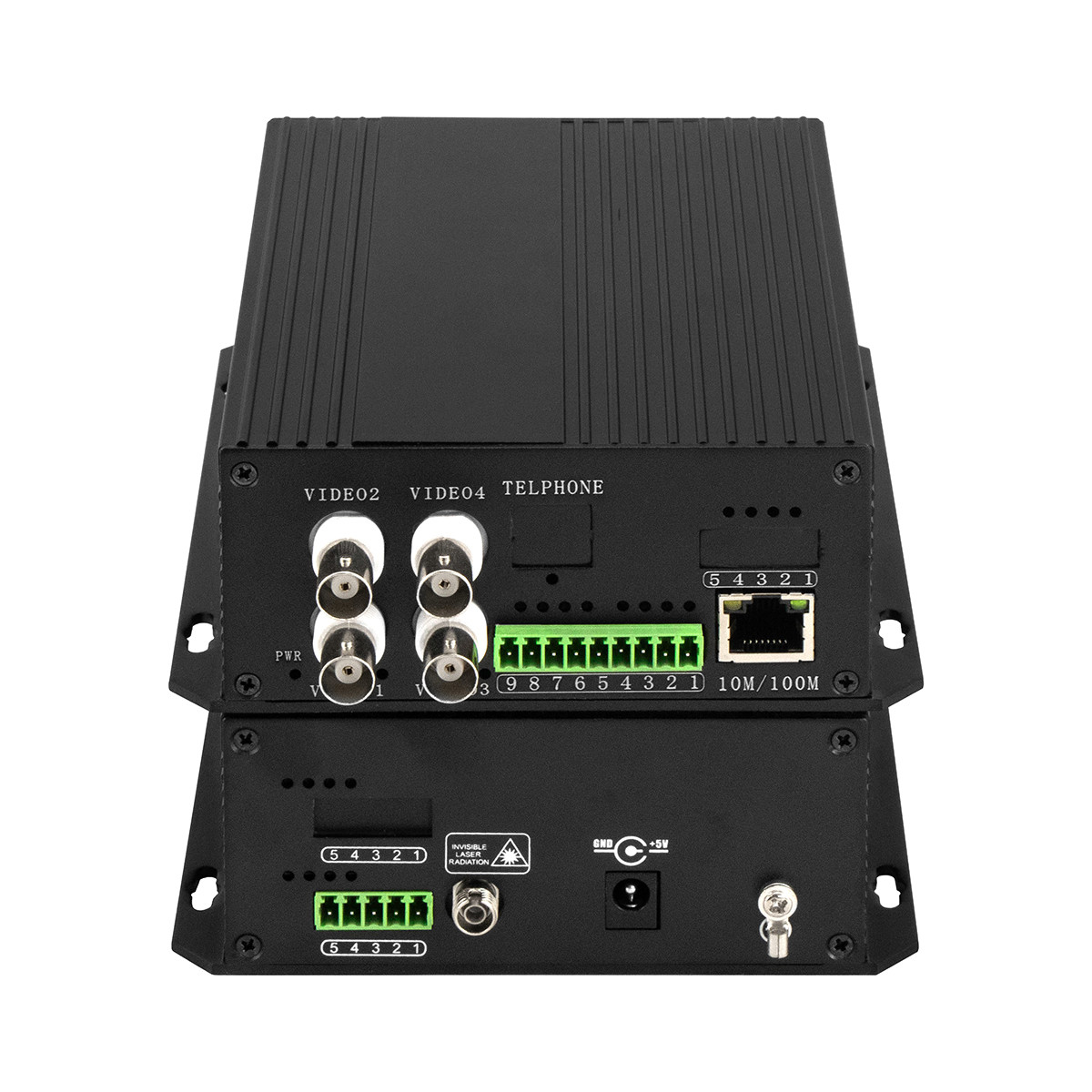

صور المنتج
