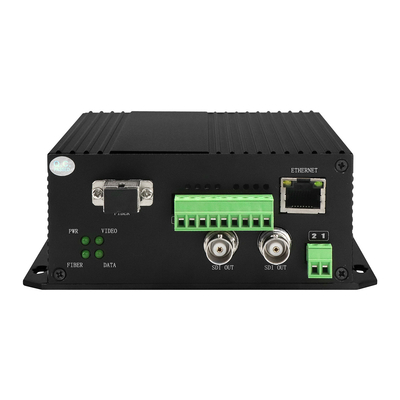

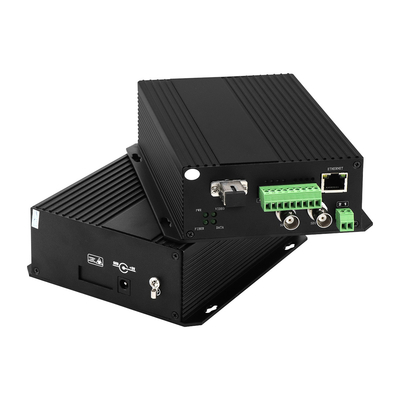

3G SDI الفيديو RS485 البيانات 10/100M Ethernet محول الألياف الضوئية
مقدمة
الخصائص الرئيسية
المواصفات
| البصرية | |
| طول الموجة | 1310nm/1550nm |
| نوع الألياف والمسافة | الوضع المتعدد (50/125um) 5Km، (62.5/125um) 2Km الوضع الواحد (9/125um) 20Km / 40Km |
| قوة نقل | -5 إلى -10 ديسيبل |
| الحصول على الحساسية | -26 إلى -30 ديسيبل |
| خسارة العائد | > 14 ديسيبل |
| جيتير | < 0.2UI |
| واجهة | أس سي |
| فيديو | |
| نوع الإشارة | إشارات الفيديو HD-SDI و SDI |
| المكاسب | الوحدة |
| القرار | 8 أو 10 بت، أوتوماتيكية |
| معدلات البيانات | 270 ميجابايت في الثانية، 1.485 جيجابايت في الثانية |
| معايير التشغيل | SMPTE 259M-C، SMPTE 292M، SMPTE 424M، ITU-R BT.601، ITU-R BT.1120 |
| قفل سرعة البيانات التلقائي | نعم.. |
| مدخل فيديو - جهاز إرسال | |
| الرقم/نوع الإشارة | 2 شريط واحد SDI أو HD-SDI الفيديو 1 لTx ، 1 للمعاينة المحلية |
| واجهة | اثنان من النساء |
| عائق | 750 أوهم |
| معدلات البيانات | 19 ميجابايت في الثانية إلى 1.485 جيجابايت في الثانية |
| المستوى الاسمي | 0.8 Vp-p |
| الحد الأدنى/ الحد الأقصى | 0.5 فولت إلى 1.0 فولت |
| خسارة العائد | ≥15 ديسيبل @ 5 ميغاهرتز إلى 1.5 غيغاهرتز، ≥10 ديسيبل @ 1.5 غيغاهرتز إلى 3.0 غيغاهرتز |
| موازنة كابلات الدخول | أوتوماتيكية لخسارة الكابلات تصل إلى -30 ديسيبل |
| مخرج الفيديو - المستقبل | |
| الرقم/نوع الإشارة | 2 رابط واحد SDI أو HD-SDI الفيديو 1 لRx، 1 للحماية / المشاركة |
| واجهة | اثنان من النساء |
| عائق | 750 أوهم |
| إعادة التوقيت | أوتوماتيكية لـ 270 ميجابايت في الثانية، أو 1.485 جيجابايت في الثانية أو مُتجاوزة لسرعات غير معروفة |
| المستوى الاسمي | 0.8 Vp-p |
| الحد الأدنى/ الحد الأقصى | 0.5 فولت إلى 1.0 فولت |
| خسارة العائد | < 25 dB @ 100 MHz |
| البيانات | |
| بروتوكول البيانات | رس485، مانشستر، بيانات ثنائية المرحلة |
| عرض النطاق | 0~300kbps |
| معدل الأخطاء | 10-9 |
| واجهة | محطة فينيكس |
| الايثرنت | |
| وضع العمل | مزدوج كامل / نصف مزدوج ، الاستشعار الذاتي |
| سرعة الشبكة | 10/100Mbps، الاستشعار الذاتي |
| واجهة | RJ45 |
| الكهربائية، البيئية، الميكانيكية | |
| الجهد التشغيلي |
مستقل: 220VAC إلى 5V / 12VDC ، رف: مزدوج 220V / 48V AC بطاقة: تعمل بواسطة الهيكل |
| درجة حرارة العمل | -35 درجة مئوية+75 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية+85 درجة مئوية |
| الرطوبة | 0~95% غير مكثفة |
| الأبعاد والوزن |
مستقلة والبطاقة: يعتمد على تكوينات مختلفة الهيكل: 19 ′′3U |
التطبيق
تفاصيل الطلب
| OM610-4P2D↓WT/R | 4ch الهاتف + 2ch بيانات RS485 Rx |
| OM610-4V↑1D↓4E WT/R | فيديو 4ch Tx + 1ch بيانات RS485 Rx + 4ch 10/100M Ethernet |
| OM610-4V↑1D↓4PWT/R | فيديو 4ch Tx + 1ch بيانات RS485 Rx + 4ch الهاتف |
| OM610-4V↑12D↓WT/R | فيديو 4ch Tx + 12ch بيانات RS485 Rx |
| OM610-2D↓8PWT/R | بيانات 2ch RS485 Rx + 8ch الهاتف |
| OM610-20D↓WT/R | 20ch بيانات RS485 Rx |
| OM610-1V↑↓1D↑↓1A↑↓1K↑↓WT/R | 1ch فيديو ثنائي الأبعاد + 1ch بيانات RS485 ثنائي الأبعاد + 1ch صوت ثنائي الأبعاد + 1ch إغلاق اتصال ثنائي الأبعاد |
| OM610-2D↑↓4A↑↓1E WT/R | 4ch صوت ثنائي الأبعاد + 2ch بيانات RS485 ثنائية الأبعاد + 1ch 10/100M Ethernet |
| OM610-1V↑1D↑↓3A↑2K↑↓WT/R | 1ch فيديو Tx + 2ch بيانات RS485 ثنائية الأبعاد + 3ch الصوت Tx + 1ch إغلاق اتصال ثنائية الأبعاد |

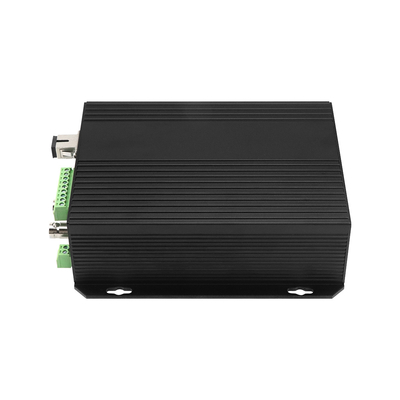

المزيد من صور المنتجات
