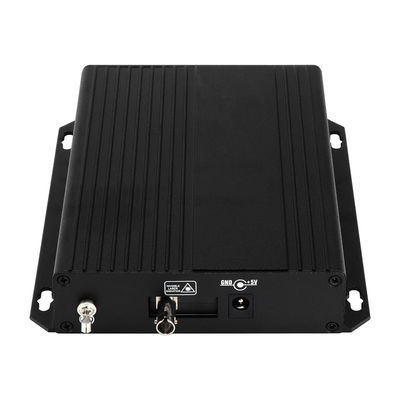

محول ألياف بصرية للصوت المتوازن لنقل بيانات الفيديو التناظري BNC من كاميرات المراقبة
مقدمة
اسم الموديل: OM610-2V2D2AWT/R، لا بأس بكتابة اسم الموديل الخاص بك
وظيفة أساسية: موسع فيديو وبيانات وصوت عبر الألياف
الفئة: محول بصري للفيديو
التطبيق: مشاريع المراقبة بالكاميرات، والبيئات الحكومية والطبية
هيكل معدني قوي
بدون تداخل كهرومغناطيسي، تداخل لاسلكي، أو حلقة أرضية
متوفر في أنظمة مستقلة وأنظمة رفوف 19 بوصة 3U
فقدان بصري منخفض للوصلة – بحد أقصى 30 ديسيبل
توصيل وتشغيل ساخن مع مزود طاقة مفتاح
المواصفات
| بصري | |
| الطول الموجي | 1310 نانومتر / 1550 نانومتر |
| طاقة الخرج | -8~3 ديسيبل ميلي واط |
| ألياف بصرية |
أحادية النمط (9/125 ميكرومتر) 20 كم إلى 80 كم متعددة الأنماط (50/125 ميكرومتر) 1 كم، (62.5/125 ميكرومتر) 500 متر |
| حساسية الاستقبال | -30 ديسيبل ميلي واط |
| واجهة | ST |
| فيديو | |
| عرض النطاق الترددي | 8 ميجاهرتز |
| الأنظمة المتوافقة | NTSC/PAL/SECAM |
| المعاوقة / الجهد | BNC 75 أوم (غير متوازن) / 2.0 فولت ذروة إلى ذروة |
| الكسب التفاضلي | < ±1% |
| الطور التفاضلي | < ±1 |
| نسبة الإشارة إلى الضوضاء | >60 ديسيبل (مرجح) (8 بت) |
| واجهة | BNC |
| بيانات | |
| بروتوكول البيانات | RS232، RS422، RS485، مانشستر، بيانات ثنائية الطور |
| عرض النطاق الترددي | 0~300 كيلوبت في الثانية |
| معدل الخطأ | 10-9 |
| واجهة | طرف فينيكس |
| صوت | |
| المعاوقة / الجهد | 600 أوم (غير متوازن) / 2.0 فولت ذروة إلى ذروة |
| استجابة التردد | 10~20 كيلوهرتز |
| تشويه توافقي كلي | <0.05% |
| الطور التفاضلي | < ±1 |
| نسبة الإشارة إلى الضوضاء | >95 ديسيبل (مرجح) |
| واجهة | طرف فينيكس |
| معدل العينة | 48 كيلو هرتز |
| الدقة | 16 بت |
| هيكل وبطاقات | |
| كمية فتحات الهيكل | 18 فتحة |
| التوافق (مع البطاقات) | بطاقات 1-4 قناة (18 قطعة)؛ بطاقات 8 قناة (9 قطع) |
| مرونة | يدعم التركيب المختلط لتكوينات مختلفة |
| بطاقات |
في لوحة PCB 4 قناة (153x100x10 مم) أو حجم لوحة PCB 8 قناة (153x100x25 مم) التكوينات التي تتطلب حجمًا أكبر لا يمكن استخدامها مع هذا النظام |
| كهربائي. بيئي. ميكانيكي | |
| جهد التشغيل |
مستقل: 220 فولت تيار متردد إلى 5 فولت / 12 فولت تيار مستمر، رف: مزدوج 220 فولت / -48 فولت تيار متردد بطاقة: تعمل بالطاقة من الهيكل |
| درجة حرارة التشغيل | -35 درجة مئوية ~ +75 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| الرطوبة | 0~95% بدون تكثف |
| الأبعاد والوزن | مستقل وبطاقة: يعتمد على التكوينات المختلفة، الهيكل: 19 بوصة 3U |
التطبيق
خيارات الطلب
| OM610-4EWT/R | 4 قناة إيثرنت 10/100 ميجابت |
| OM610-4P2D↓WT/R | 4 قناة هاتف + 2 قناة بيانات RS485 استقبال |
| OM610-4V↑1D↓4E WT/R | 4 قناة فيديو إرسال + 1 قناة بيانات RS485 استقبال + 4 قناة إيثرنت 10/100 ميجابت |
| OM610-4V↑1D↓4PWT/R | 4 قناة فيديو إرسال + 1 قناة بيانات RS485 استقبال + 4 قناة هاتف |
| OM610-4V↑12D↓WT/R | 4 قناة فيديو إرسال + 12 قناة بيانات RS485 استقبال |
| OM610-2D↓8PWT/R | 2 قناة بيانات RS485 استقبال + 8 قناة هاتف |
| OM610-1V↑↓1D↑↓1A↑↓1K↑↓WT/R | 1 قناة فيديو ثنائي الاتجاه + 1 قناة بيانات RS485 ثنائي الاتجاه + 1 قناة صوت ثنائي الاتجاه + 1 قناة إغلاق تلامس ثنائي الاتجاه |
| OM610-2D↑↓4A↑↓1E WT/R | 4 قناة صوت ثنائي الاتجاه + 2 قناة بيانات RS485 ثنائي الاتجاه + 1 قناة إيثرنت 10/100 ميجابت |
| OM610-1V↑1D↑↓3A↑2K↑↓WT/R | 1 قناة فيديو إرسال + 2 قناة بيانات RS485 ثنائي الاتجاه + 3 قناة صوت إرسال + 1 قناة إغلاق تلامس ثنائي الاتجاه |
| OM610-4V↑2D↓2A↑1E 1P2K↑WT/R | 4 قناة فيديو إرسال + 2 قناة بيانات RS485 استقبال + 2 قناة صوت إرسال + 1 قناة إيثرنت 10/100 ميجابت + 1 قناة هاتف + 2 قناة إغلاق تلامس إرسال |

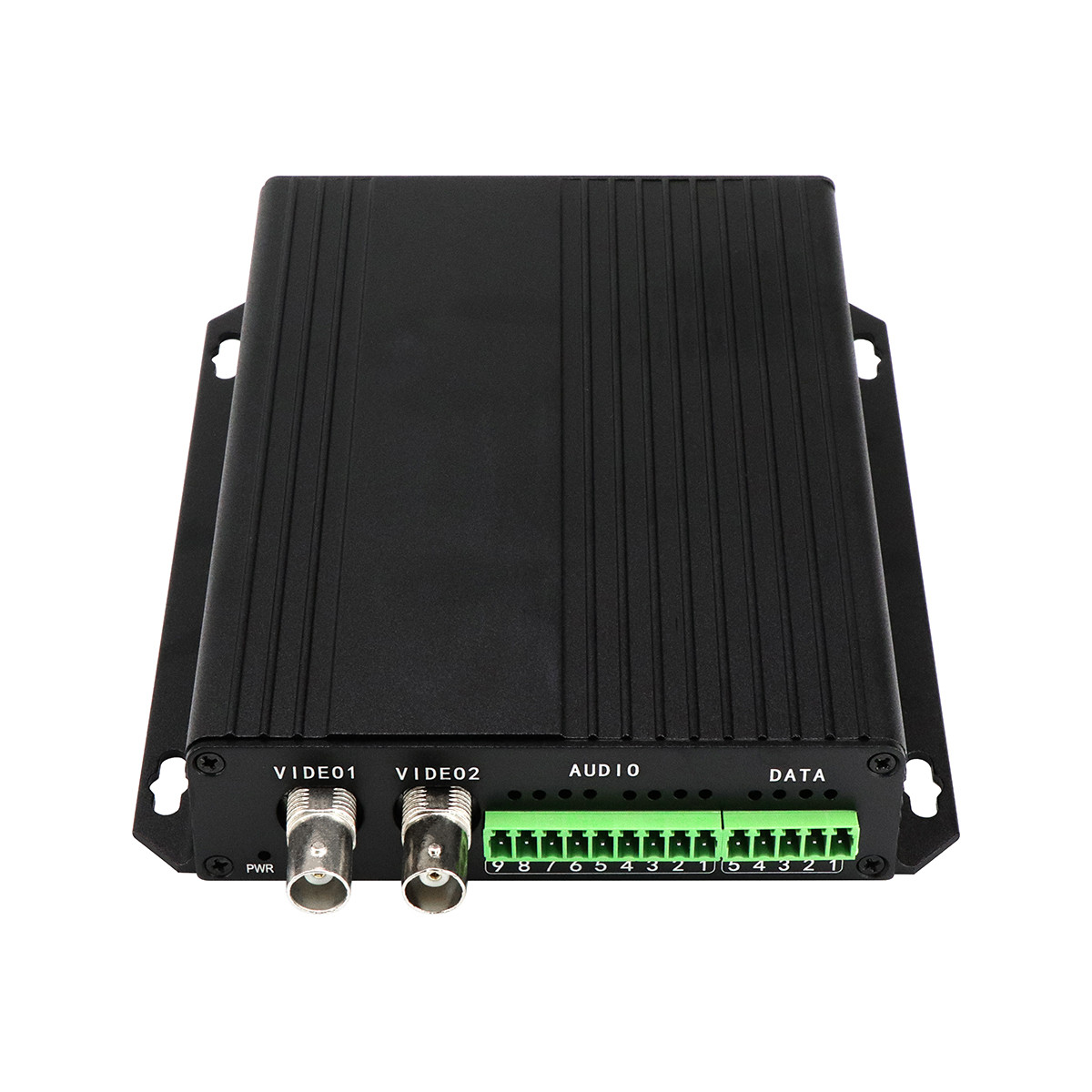

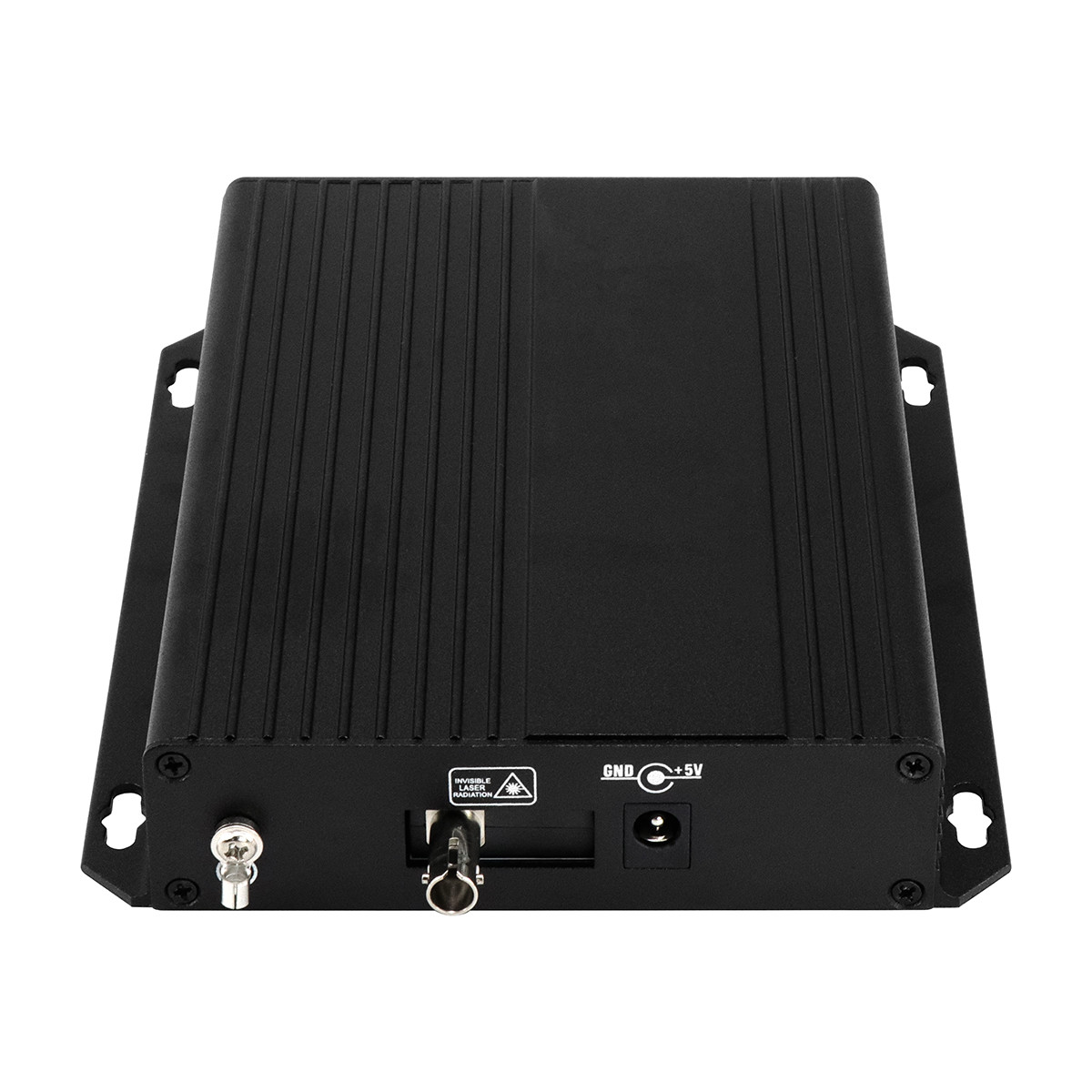

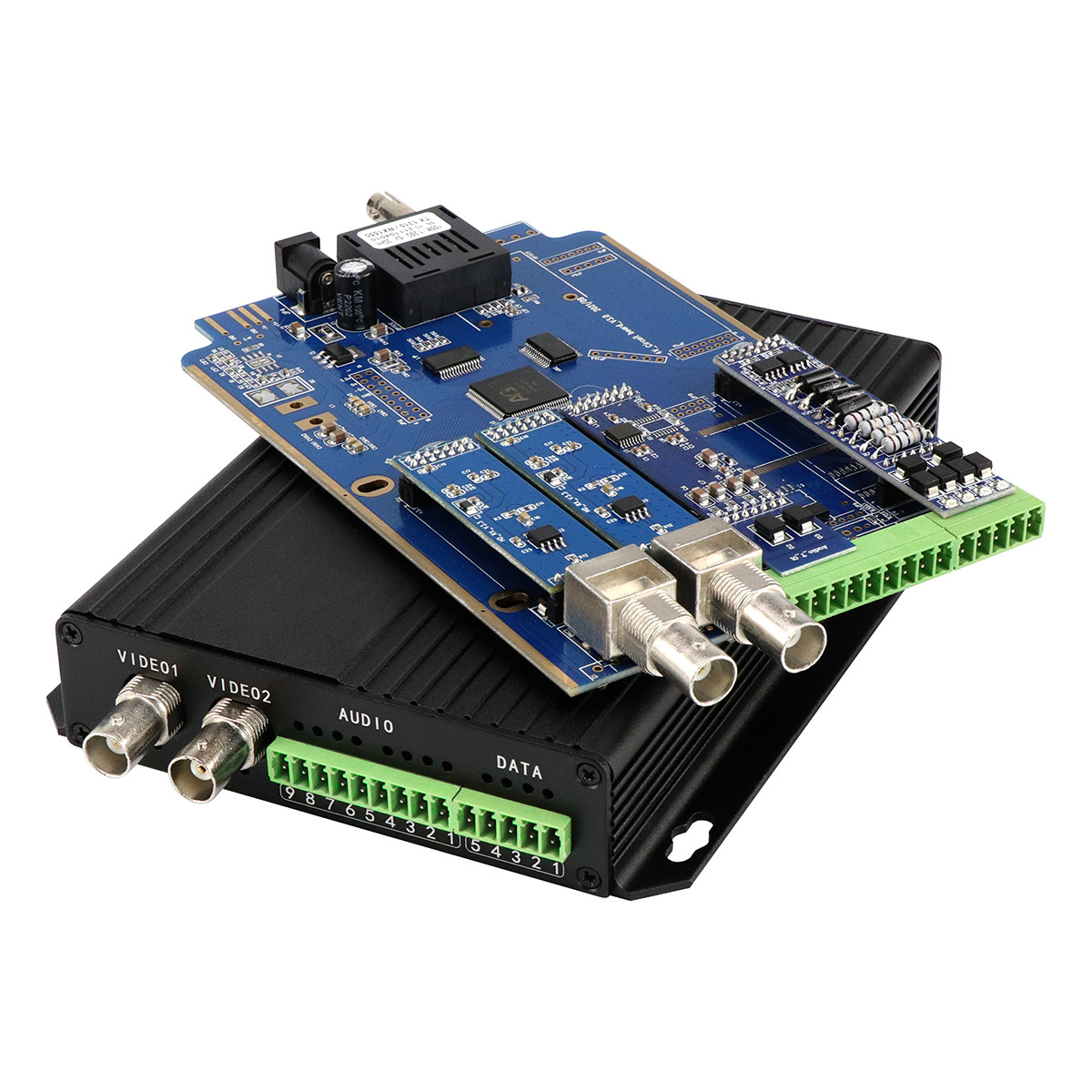

صور فعلية
صندوق التعبئة
أسئلة متكررة
1. هل تدعمون OEM و ODM؟
نعم، توفير خدمات OEM و ODM يمثل أحد نقاط قوتنا التنافسية الأساسية.
لدينا خبرة واسعة في حلول التصنيع المخصصة.
للحصول على تفاصيل شاملة حول قدراتنا في هذا المجال، يرجى الرجوع إلى المعلومات المتاحة على الرابط التالي.
https://www.industrialnetworkswitch.com/factory.html
2. ما هي شروط التجارة الدولية (Incoterms) التي تدعمونها؟
كمورد مباشر من المصنع، فإن مصطلح التجارة الأساسي لدينا هو EXW، والذي يعكس هيكل عملياتنا.
بالنسبة لطلبات الكميات الكبيرة، يمكننا ترتيب شروط FOB أو CIF اعتمادًا على المتطلبات المحددة للمعاملة.
نشجعك على مناقشة شروطك المفضلة مع فريقنا للعثور على الترتيب الأنسب.
3. هل تحضرون بعض المعارض؟
نعم، نحافظ على حضور نشط في المعارض التجارية الدولية الكبرى.
تشمل مشاركتنا المنتظمة فعاليات بارزة مثل IFSEC UK، MIPS RUSSIA، Security ESSEN GERMANY، و ISC West USA.
كما نعرض أحيانًا في المعارض الإقليمية بما في ذلك Mitec Malaysia، Secon Korea، و Intersec Saudi Arabia.
نقوم بتوثيق كل معرض بشكل شامل مع تصوير مكثف للأغراض الترويجية والأرشيفية، والتي يمكننا مشاركتها عند الطلب.
4. هل يمكنني زيارة مصنعكم؟
بالتأكيد، زيارات المصنع مرحب بها بحرارة.
نستضيف العديد من العملاء الكرام كل عام الذين يزورون منشآتنا لمراجعة تطويرات المنتجات الجديدة وتعزيز شراكاتنا التجارية.
يرجى إبلاغنا مسبقًا إذا كنت تخطط لزيارة حتى نتمكن من إجراء الترتيبات المناسبة.
5. ما هي شروط الدفع الخاصة بكم؟
بالنسبة لطلبات العينات، نطلب الدفع الكامل قبل بدء الإنتاج.
بالنسبة لطلبات الكميات الكبيرة، نقدم هيكل دفع بنسبة 30% دفعة مقدمة مع دفع الرصيد المتبقي بنسبة 70% قبل الشحن.
تضمن سياستنا الأساسية استلام الدفعة الكاملة قبل إرسال أي طلب.
6. هل تقومون بإعادة البيع أو التوزيع؟
نعم، نرحب بالشراكات مع البائعين والوكلاء والموزعين.
لقد تراكمت لدى Olycom ما يقرب من 20 عامًا من الخبرة في صناعة الاتصالات وقد أسست سمعة قوية في السوق المحلية.
نحن بصدد توسيع شبكتنا الدولية بنشاط من خلال البحث عن وكلاء وبائعين وموزعين مؤهلين في الخارج لتمثيل علامتنا التجارية ومجموعة منتجاتنا.
نحن نقدم مساعدة فنية شاملة ودعمًا بأسعار تنافسية لشركائنا الموزعين.
