الفيديو التناظري الاتصال الجاف الإيثيرنت البيانات الصوتية عبر مصاعد الألياف
مقدمة
اسم النموذج: OM610-4V2D4A4K1EWT/R، لا بأس بكتابة اسم النموذج الخاص بك
خسارة ضئيلة للصلة البصرية max 30dB
متوفرة في أنظمة رف مستقلة و193U
بدون EMI و RFI و الحلقة الأرضية
غلاف معدني صلب
الوظيفة الأساسية: بيانات الفيديو على اتصال جاف إيثيرنت الصوت على محول الألياف
فئة: محول فيديو بصري
التطبيق: مراقبة كاميرات المراقبة، الحكومة، والجيش، ومشاريع البيئة الطبية
المواصفات
| البصرية | |
| طول الموجة | 1310nm/1550nm |
| الطاقة الخارجة | -8~3dBm |
| الألياف البصرية |
الوضع الواحد (9/125um) من 20 إلى 80 كيلومتر الوسائط المتعددة (50/125UM) 1Km، (62.5/125UM) 500m |
| الحصول على الحساسية | -30 ديسيبل |
| واجهة | ST |
| فيديو | |
| عرض النطاق | 8MHZ |
| أنظمة متوافقة | NTSC/PAL/SECAM |
| عائق/جهد | BNC 75Ω (غير متوازنة) / 2.0Vp-p |
| المكاسب التفاضلية | < ± 1٪ |
| المرحلة التفاضلية | < ± 1 |
| نسبة S/N | > 60 ديسيبل ((وزن)) ((8 بت)) |
| واجهة | BNC |
| البيانات | |
| بروتوكول البيانات | بيانات RS232، RS422، RS485، مانشستر، BIPHASE |
| عرض النطاق | 0~300kbps |
| معدل الأخطاء | 10-9 |
| واجهة | محطة فينيكس |
| الصوت | |
| العائق / الجهد | 600 أوم ((غير متوازنة) / 2.0 فولت-ب |
| استجابة التردد | 10~20kHz |
| التشوه الهارموني الكلي | < 0.05% |
| المرحلة التفاضلية | < ± 1 |
| نسبة S/N | > 95 ديسيبل ((التوزيع) |
| واجهة | محطة فينيكس |
| معدل العينة | 48k هرتز |
| القرار | 16 بت |
| إغلاق الاتصال | |
| مدخل الإشارة | إنذار، مدخل ثنائي، دعم TTL، RS-232/422/485 أو زر التبديل السلبي |
| مخرج الإشارة | إنذار تعسفي، مخرج ثنائي، دعم TTL، RS-232/422/485 أو مخرج رلاي |
| واجهة | محطة فينيكس |
| الايثرنت | |
| وضع العمل | مزدوج كامل / نصف مزدوج ، الاستشعار الذاتي |
| سرعة الشبكة | 10/100Mbps، الاستشعار الذاتي |
| واجهة | RJ45 |
| الكهربائية، البيئية، الميكانيكية | |
| الجهد التشغيلي |
مستقلة: 220VAC إلى 5V / 12VDC الرف: مزدوج 220V / 48V AC بطاقة: تعمل بواسطة الهيكل |
| درجة حرارة العمل | -35 درجة مئوية+75 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية+85 درجة مئوية |
| الرطوبة | 0~95% غير مكثفة |
| الأبعاد والوزن |
مستقلة والبطاقة: يعتمد على تكوينات مختلفة الهيكل: 19 ′′3U |
التطبيق
خيارات الطلب
| OM610-1V↑1D↓1P1E WT/R | 1ch فيديو Tx + 1ch بيانات RS485 Rx + 1ch 10/100M إثنر + 1 الهاتف. |
| OM610-1V↑2D↓2A↑1E WT/R | 1ch فيديو Tx + 2ch بيانات RS485 Rx + 2ch الصوت Tx + 1ch 10/100M إثنر |
| OM610-1V↑2D↓2A↑2K↑WT/R | 1ch فيديو Tx + 2ch بيانات RS485 Rx + 2ch الصوت Tx + 1ch إغلاق الاتصال Tx |
| OM610-2P1EWT/R | 2ch الهاتف + 1ch 10/100M إيثيرنت |
| OM610-2V↑1D↓1P1E WT/R | 2ch فيديو Tx + 1ch بيانات RS485 Rx + 1ch 10/100M إثنر + 1 الهاتف. |
| OM610-2V↑2D↓2A↑1E WT/R | فيديو 2ch Tx + 2ch بيانات RS485 Rx + 2ch الصوت Tx + 1ch 10/100M إثنر |
يرجى الاتصال بنا لمزيد من التكوينات / التخصيص / OEM / ODM
الشهادة

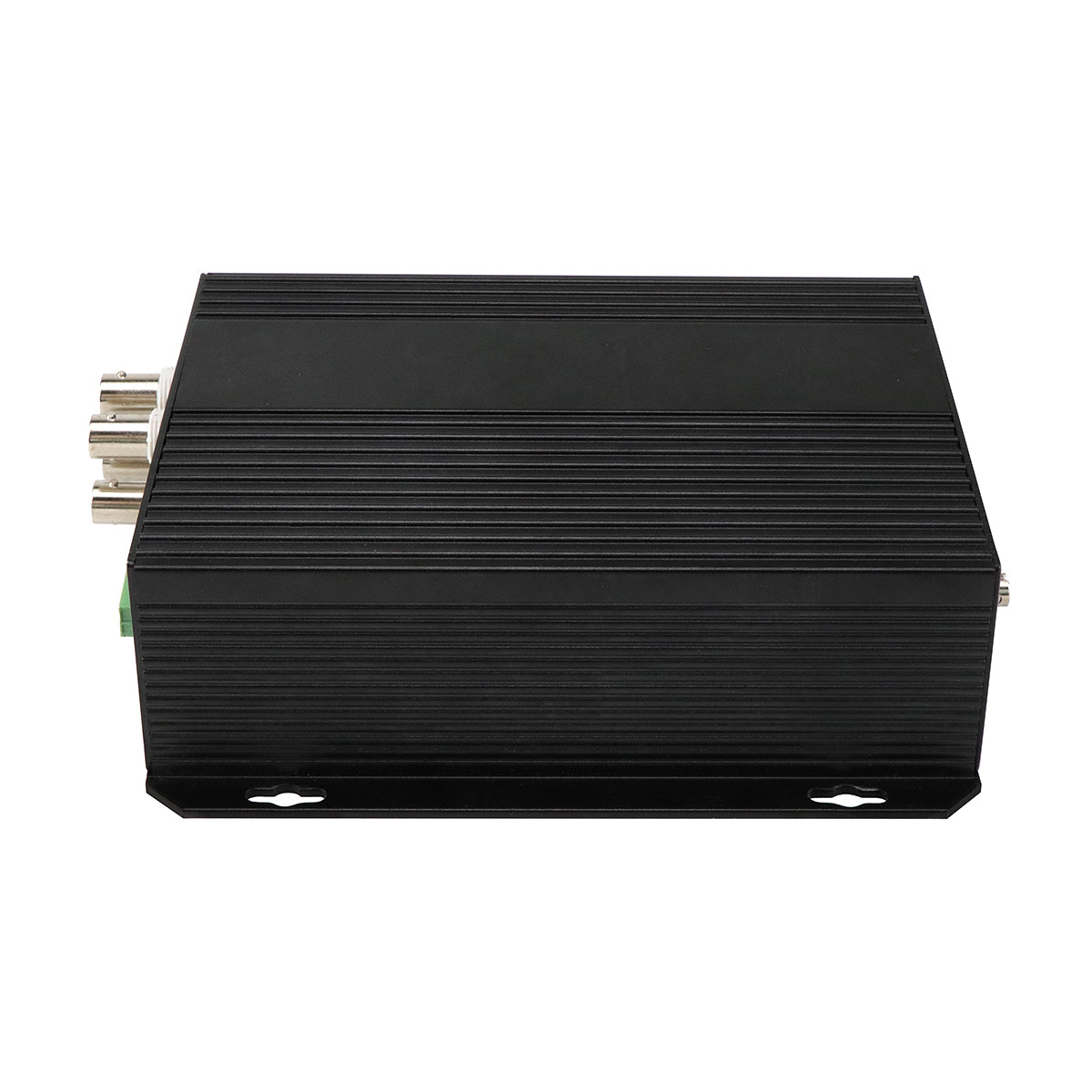

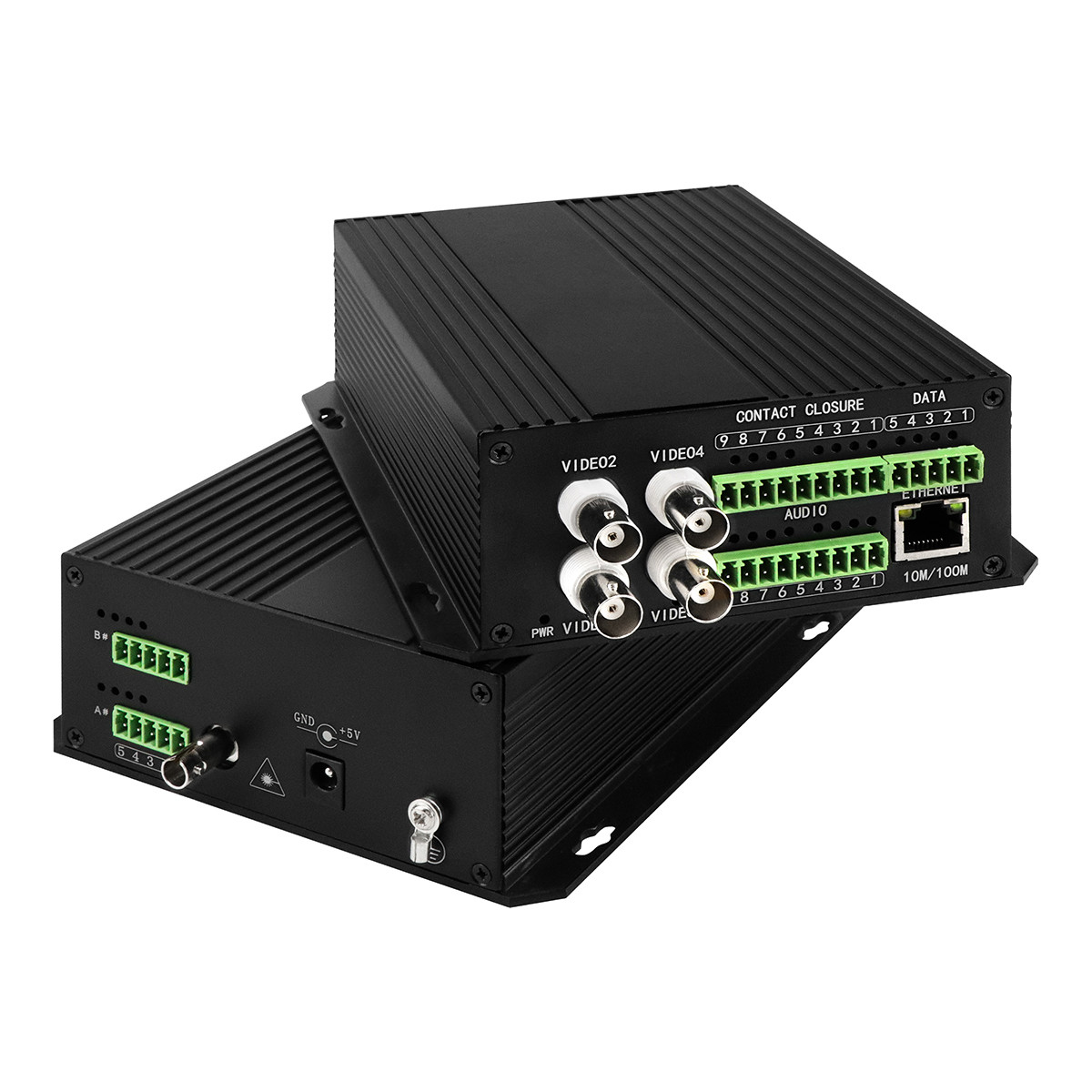

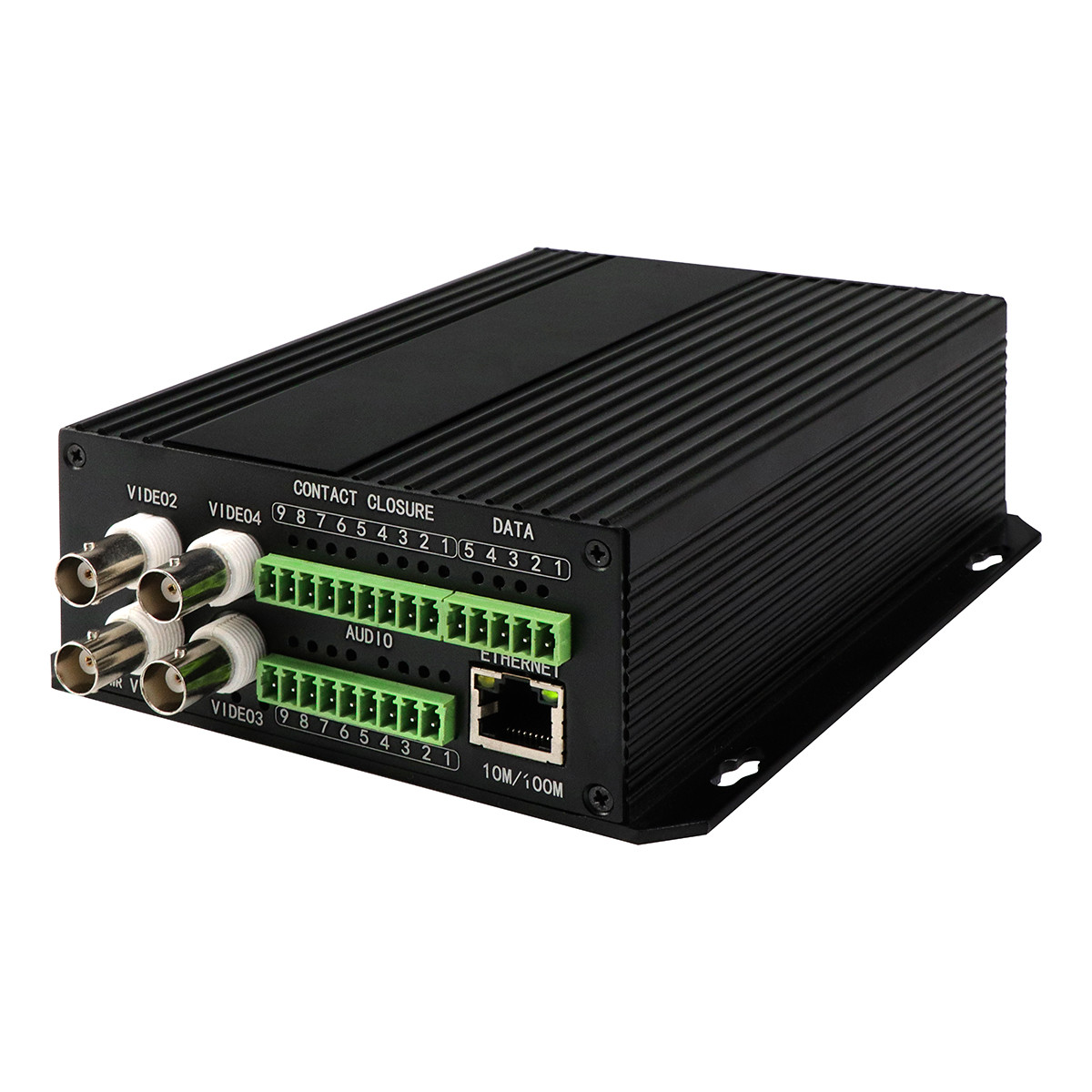

المزيد من صور المنتجات
