مفتاح بو الإدارة الإيثيرنيت 48v 8 منفذ جيجابيت 802.3af / في 240w متبادل شبكة بو الإدارة الذكية
إدخالمفتاح إثنر إدارة بو
سلسلة IM-FP088GW هي 10/100/1000 Mbps مفتاح شبكة بو الذكي المدار، متوافق مع IEEE802.3af/at، طاقة على كاميرات POE IP من خلال كابل إيثيرنت، البناء البسيط، نطاق الطاقة تصل إلى 100 متر،درجة حرارة التشغيل من -40 °C إلى + 85 °C، تلبية درجة الحماية IP40 ومتطلبات الدرجة الصناعية EMC، وتركيب DIN السكك الحديدية، والمرور من خلال شهادة بيئية خطرة والامتثال لمعايير FCC و CE.التصميم الصناعي الموثوق يمكن أن يضمن التشغيل المستمر والمستقر لنظام الأتمتة.
السمات الرئيسيةمفتاح إثنر إدارة بو
دعم الطاقة على كاميرات POE IP من خلال نقطة الوصول اللاسلكية (AP) من 5 فئات من كابلات Ethernet.
IEEE 802.3af/في طاقة على 1 ~ 6 منافذ RJ45
8 × 10/100/1000Mbps منفذ RJ45 الاستشعار التلقائي
تفاصيلمفتاح إثنر إدارة بو
| اسم المنتج | 8 منفذات تغيير شبكة بو الذكي المدار(8TP) |
| رقم الطراز | IM-FP088GW |
| الميناء |
8x 10/100/1000M UTP RJ45 ((دعم MDI / MDIX الاستشعار التلقائي) |

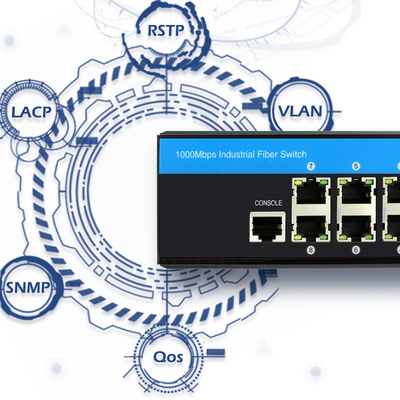

| المعيار | إيه إي إي 8023، IEEE802.3U، IEEE802.3ab، IEEE802.3z، IEEE802.1d STP، IEEE802.1w RSTP، IEEE802.1s MSTP، ITU-T G.8023 EPR/Y.1344، IEEE802.1Q ، IEEE802.1X ، IEEE802.3ad ، IEEE802.3x ، IEEE802.3af ، IEEE802.3at ، IEEE802.1ad ، IEEE802.1p ، IEEE802.1ab ، IEEE802.3az |
| رقم تعريف أراضي الإقليم | 4096 |
| الإطار الكبير | 9.6KB |
| حجم جدول عناوين MAC | 8K |
| ميزات التبديل |

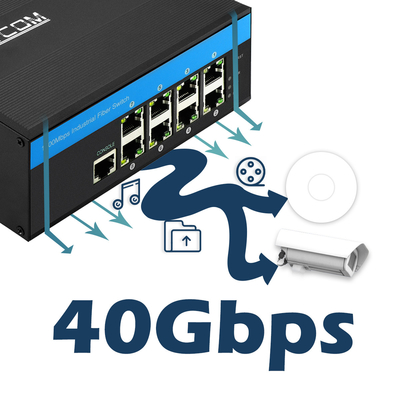

طريقة النقل:التخزين والإرسال عرض النطاق الترددي للنظام: 40 جيجابايت في الثانية (غير الازدحام المروري) |
| وسائل الإعلام الشبكة |
10BASE-T: CAT3، CAT4، CAT5 زوج متعرج غير محمي ((≤100m) 100/1000BASE-TX: CAT5 أو أعلى زوج مغلق محمي ((≤ 100m) منفذ SFP، مسافة الإرسال: 20 كيلومتر، 40 كيلومتر، 60 كيلومتر، 80 كيلومتر، 100 كيلومتر |
| مصابيح LED | الطاقة، الشبكة |
| إمدادات الطاقة |
فولتاج مدخل إمدادات الطاقة POE: 48V (ماكس 52V) ، طاقة الخروج لمصدر طاقة PoE واحد: 15.4W (الميناء 1 ~ 8) (802.3تتطلب المعايير تعليمات خاصة) |
| البيئة | درجة الحرارة العاملة: -40 °C ~ 75 °C ؛ درجة حرارة التخزين: -40 °C ~ 85 °C؛ رطوبة العمل: 10٪ ~ 90٪ ، غير مكثفة ؛ رطوبة التخزين: 10٪ ~ 95٪ ، غير مكثفة |
| معايير الصناعة |
EMI:FCC الجزء 15 الفرع B الفئة A، EN 55022 الفئة A EMS:EN 61000-4-2 (ESD) المستوى 3،EN 61000-4-3 (RS) المستوى 3،EN 61000-4-4 (EFT) المستوى 3،EN 61000-4-5 (Surge) المستوى 3،EN 61000-4-6 (CS) المستوى 3،EN 61000-4-8؛ مراقبة المرور:NEMA-TS2؛ اهتزاز:IEC 60068-2-6؛ السقوط الحر:IEC 60068-2-32؛ الصدمة:IEC 60068-2-27؛ حركة السكك الحديدية:EN 50121-4 |
| السلامة | علامة CE ، التجارية ؛ CE/LVD EN60950 |
| المعلومات الميكانيكية |
الغلاف:غلاف معدني مجفف؛ فئة السلامة: IP40؛ الأبعاد: 158 × 114.8 × 60 ملم طريقة التثبيت:تثبيت الدين ريل |
| الضمان | 3 سنوات |
تطبيقمفتاح إثنر إدارة بو
حزمة منمفتاح إثنر إدارة بو
1.منتج واحد، كابل وحدة تحكم واحد، دليل المستخدم واحد، وبطاقة ضمان واحدة داخل صندوق واحد.
2عشرون قطعة من الصناديق في صندوق واحد.
أسئلة شائعة عنمفتاح إثنر إدارة بو
س: هل يشمل هذا المفتاح المدار مصدر الطاقة؟
أ:لا، لا يوجد محول طاقة متضمن
س: ما هو مصدر الطاقة الذي يحتاجه هذا المفتاح الصناعي POE L2?
الجواب: الجهد المدخل 9-52VDC.إذا كان الجهد المدخل ليس 48VDC-52VDC ، فهو مفتاح غير مدير POE ، يمكن أن يعمل أيضًا.إمدادات الطاقة يمكن أن تكون 12VDC 3A.إذا كان الجهد المدخل 48VDC-52VDC ، فهو مفتاح صناعي يتم إدارته بواسطة POE.
س: ما هي معايير POE؟
الجواب: هذا مفتاح POE + الصناعي.كل منفذ شبكة يمكن أن يصل إلى 30 واط عندما يكون مصدر الطاقة 48VDC 5A.
س: ما المدى الحراري الذي يمكن لهذا المفتاح الوصول إليه؟
ج: درجة حرارة التشغيل هي -40~75°C (-40~175°F)
س: هل يتم تضمين قاطرة DIN صغيرة؟
الجواب: هذا هو مفتاح DIN السكك الحديدية، ولكن السكك الحديدية DIN غير مدرجة.
س: هل هو مفتاح مُدار؟
ج: نعم، هذا مفتاح POE مدير L2 للشبكات الصناعية.
